本技術涉及醫療器械，特別涉及一種防纏繞的吸煙電刀筆。

背景技術：

1、電刀筆是一種取代機械手術刀進行組織切割的電外科設備，廣泛應用于外科手術。電刀筆通過電極端部產生的高頻高壓電流，在與肌體接觸時對肌體組織進行加熱，實現對肌體組織的分離和凝固，從而起到切割和止血的目的，具有快速止血、出血少、防止細菌感染、病人術后愈合好等優點。現有的電刀筆由電源、電源線、手柄和連接在手柄上的電極組成，電極、電源線以及電源插頭依次連接，電極頭部為片狀。

2、在外科手術中，電刀筆與皮膚接觸時會產生大量的熱，從而產生煙霧，不僅污染環境，還會影響病人和醫生的健康，因此具有吸煙功能的電刀筆應運而生，通過電刀筆設置有吸煙通道，并通過連接有吸風機的吸煙管將煙霧吸走。由于醫生在手術過程中會扭轉電刀筆進行操作，導致電源線與吸煙管容易發生纏繞，尤其是靠近手柄的部分，容易與醫生的手臂發生接觸，容易發生纏繞的同時為醫生帶來不便。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種防纏繞的吸煙電刀筆，能夠防止吸煙管與電源線發生纏繞，保證了手術的順利進行。

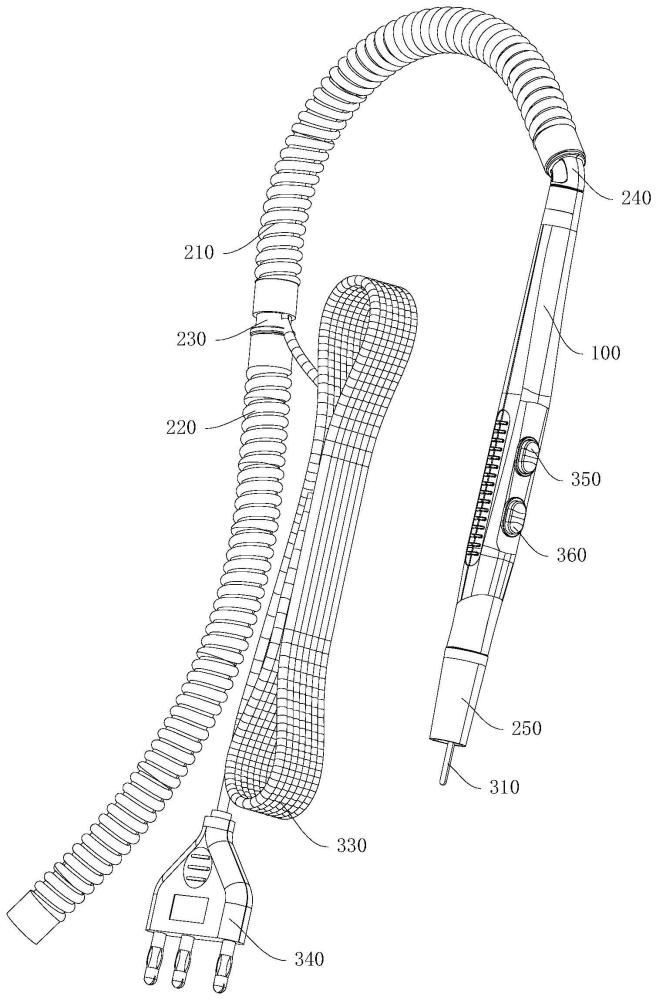

2、根據本實用新型提出的一種防纏繞的吸煙電刀筆，包括手柄、吸煙組件和電刀組件，所述手柄設置有吸煙通道，所述手柄的兩端分別設置有連通所述吸煙通道的第一開口和第二開口，所述吸煙通道的內壁設置有安裝腔，所述安裝腔的兩端分別連通所述第一開口和所述吸煙通道；所述吸煙組件包括第一吸煙管、第二吸煙管和連接頭，所述第一吸煙管的一端裝設于所述第二開口并連通所述吸煙通道，所述第一吸煙管的另一端通過所述連接頭連通所述第二吸煙管，所述第二吸煙管連接有吸風機；所述電刀組件包括電極、控制電路板、和電源線，所述控制電路板設置于所述安裝腔，所述電極的一端與所述控制電路板電性連接，所述電極的另一端伸出所述第一開口，所述電源線的一端與所述控制電路板電性連接，所述電源線的另一端伸入所述第一吸煙管并沿所述第一吸煙管延伸至所述連接頭，所述電源線的另一端穿出所述連接頭并連接有電源插頭。

3、根據本實用新型上述實施例的，至少具有如下有益效果：

4、本實用新型實施例提供的防纏繞的吸煙電刀筆在使用時，醫生手握手柄并通過控制電路板控制電極產生電流，從而對患者的肌體組織進行切割或止血，其中，手柄設置有直通型的吸煙通道，使得手術過程中產生的煙霧能夠及時被吸風機通過吸煙管吸走，有利于手術的順利進行，保證了醫患的身體健康。通過將電源線沿著第一吸煙管內走線，使得電源線不會與第一吸煙管發生纏繞，并且電源線不會與醫生的手臂發生接觸，便于醫生操作手柄，有利于手術的順利進行。

5、根據本實用新型的一些實施例，所述連接頭具有相互連通的第一端部和第二端部，所述第一吸煙管連接所述第一端部，所述第二吸煙管連接所述第二端部，所述第一端部的外徑小于所述第二端部，所述電源線的一端緊貼所述第一端部的一側外壁并延伸至所述第一吸煙管外，所述第一吸煙管同時包裹所述第一端部與所述電源線。

6、根據本實用新型的一些實施例，所述第一端部遠離所述電源線的一側外壁設置有鋸齒狀凸起，所述鋸齒狀凸起緊貼所述第一吸煙管的內壁。

7、根據本實用新型的一些實施例，所述第二端部的外周壁設置有多個第一凸環，所述第一凸環的外徑大于所述第二吸煙管的內徑，所述第二吸煙管包裹所述第二端部。

8、根據本實用新型的一些實施例，所述吸煙組件還包括轉動頭，所述轉動頭的一端可轉動連接于所述第二開口處，所述轉動頭的另一端連接所述第一吸煙管，所述第一吸煙管通過所述轉動頭連通所述吸煙通道。

9、根據本實用新型的一些實施例，所述轉動頭具有相互連通的第三端部和第四端部，所述第三端部插入所述第二開口并且可轉動連接于所述吸煙通道的內壁，所述第四端部連接所述第一吸煙管。

10、根據本實用新型的一些實施例，所述第三端部的外周壁設置有環形槽，所述環形槽鄰近所述第二開口布置，所述環形槽上設置有硅膠圈，所述硅膠圈的外側緊貼所述吸煙通道的內壁。

11、根據本實用新型的一些實施例，所述第四端部的外周壁設置有多個第二凸環，所述第二凸環的外徑大于所述第一吸煙管的內徑，所述第一吸煙管包裹所述第四端部。

12、根據本實用新型的一些實施例，所述吸煙組件還包括導煙罩，所述導煙罩連接于所述手柄的外壁，所述導煙罩圍繞所述第一開口設置，所述電極的一端伸出所述導煙罩。

13、根據本實用新型的一些實施例，所述電刀組件還包括凝血按鈕和切割按鈕，所述凝血按鈕與所述切割按鈕均設置于所述手柄靠近所述安裝腔的一側外壁，所述凝血按鈕與所述切割按鈕均與所述控制電路板電性連接。

14、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種防纏繞的吸煙電刀筆，其特征在于，包括：

2.根據權利要求1所述的防纏繞的吸煙電刀筆，其特征在于，所述連接頭具有相互連通的第一端部和第二端部，所述第一吸煙管連接所述第一端部，所述第二吸煙管連接所述第二端部，所述第一端部的外徑小于所述第二端部，所述電源線的一端緊貼所述第一端部的一側外壁并延伸至所述第一吸煙管外，所述第一吸煙管同時包裹所述第一端部與所述電源線。

3.根據權利要求2所述的防纏繞的吸煙電刀筆，其特征在于，所述第一端部遠離所述電源線的一側外壁設置有鋸齒狀凸起，所述鋸齒狀凸起緊貼所述第一吸煙管的內壁。

4.根據權利要求2所述的防纏繞的吸煙電刀筆，其特征在于，所述第二端部的外周壁設置有多個第一凸環，所述第一凸環的外徑大于所述第二吸煙管的內徑，所述第二吸煙管包裹所述第二端部。

5.根據權利要求1所述的防纏繞的吸煙電刀筆，其特征在于，所述吸煙組件還包括轉動頭，所述轉動頭的一端可轉動連接于所述第二開口處，所述轉動頭的另一端連接所述第一吸煙管，所述第一吸煙管通過所述轉動頭連通所述吸煙通道。

6.根據權利要求5所述的防纏繞的吸煙電刀筆，其特征在于，所述轉動頭具有相互連通的第三端部和第四端部，所述第三端部插入所述第二開口并且可轉動連接于所述吸煙通道的內壁，所述第四端部連接所述第一吸煙管。

7.根據權利要求6所述的防纏繞的吸煙電刀筆，其特征在于，所述第三端部的外周壁設置有環形槽，所述環形槽鄰近所述第二開口布置，所述環形槽上設置有硅膠圈，所述硅膠圈的外側緊貼所述吸煙通道的內壁。

8.根據權利要求6所述的防纏繞的吸煙電刀筆，其特征在于，所述第四端部的外周壁設置有多個第二凸環，所述第二凸環的外徑大于所述第一吸煙管的內徑，所述第一吸煙管包裹所述第四端部。

9.根據權利要求1所述的防纏繞的吸煙電刀筆，其特征在于，所述吸煙組件還包括導煙罩，所述導煙罩連接于所述手柄的外壁，所述導煙罩圍繞所述第一開口設置，所述電極的一端伸出所述導煙罩。

10.根據權利要求1所述的防纏繞的吸煙電刀筆，其特征在于，所述電刀組件還包括凝血按鈕和切割按鈕，所述凝血按鈕與所述切割按鈕均設置于所述手柄靠近所述安裝腔的一側外壁，所述凝血按鈕與所述切割按鈕均與所述控制電路板電性連接。

技術總結
本技術公開了一種防纏繞的吸煙電刀筆，包括手柄、吸煙組件和電刀組件，手柄設置有吸煙通道，手柄的兩端分別設置有連通吸煙通道的第一開口和第二開口，吸煙通道的內壁設置有安裝腔；吸煙組件包括第一吸煙管、第二吸煙管和連接頭，第一吸煙管的一端裝設于第二開口，第一吸煙管的另一端通過連接頭連通第二吸煙管，第二吸煙管連接有吸風機；電刀組件包括電極、控制電路板、和電源線，控制電路板設置于安裝腔，電極與控制電路板電性連接并伸出第一開口，電源線的一端與控制電路板電性連接，電源線的另一端伸入第一吸煙管并沿第一吸煙管延伸至連接頭，電源線的另一端穿出連接頭并連接有電源插頭。本技術實施例能夠防止吸煙管與電源線發生纏繞。

技術研發人員：陳曦,趙榮業
受保護的技術使用者：廣東百生醫療器械股份有限公司
技術研發日：20240322
技術公布日：2025/4/28
