本技術涉及康復訓練架，尤其涉及一種帶綁帶的康復訓練架。

背景技術：

1、康復訓練架是一種用于康復治療和身體功能恢復的設備，通常用于康復中心、醫療機構或家庭環境，這種設備旨在提供支持和穩定性，幫助患者進行各種康復訓練和活動，從而促進身體功能的恢復和改善，公告號cn215504104u公布了一種帶綁帶的康復訓練架，通過把捆綁帶的一端，放到卷布輪表面，再轉動把手，使捆綁帶卷在卷布輪表面進行收集，然后再用固定架內部的固定螺母進行固定，減少危險的發生，人站到站立板上，然后再移動護板，使護板再滑桿內部移動，移動到合適的位置，再用螺旋桿進行固定，提高安全性，但是，該康復訓練架由于無法對使用高度進行調節，導致不便于根據需要進行康復訓練的患者的實際身高進行適配調整，容易降低患者使用該康復訓練架的使用感與舒適感，甚至降低康復訓練達到的效果以及訓練效率，因此，需要加以改進。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中提出的技術問題。

2、本實用新型采用了如下技術方案：一種帶綁帶的康復訓練架，包括站立臺、固定支架、輔助綁帶與可調扶手，所述輔助綁帶固定安裝在固定支架的表面，所述固定支架的內部對稱開設有活動槽，所述固定支架的內部滑動連接有調節桿，所述可調扶手固定安裝在調節桿的表面，所述固定支架的外側均勻開設有卡孔，所述調節桿的外側開設有滑槽，所述滑槽的內部固定安裝有彈簧，所述彈簧的一端固定安裝有卡塊，所述滑槽的內部固定安裝有滑筒，所述卡塊的一端固定連接有滑桿，所述滑槽的內部開設有滑孔。

3、較佳的，所述卡塊與滑槽滑動連接，所述卡塊插設在卡孔中。此處，卡塊在滑槽中滑動，待卡塊插入卡孔中，即可使調節桿與固定支架固定。

4、較佳的，所述滑桿與滑筒滑動連接，所述卡塊設置有圓角。此處，卡塊運動時帶動滑桿在滑筒中滑動，圓角的設置有助于卡塊快速插入卡孔。

5、較佳的，所述滑槽的內部固定連接有緩沖墊，所述緩沖墊為橡膠材質。此處，橡膠材質的緩沖墊對彈簧的一端具有防磨損作用。

6、較佳的，所述卡塊的另一端開設有輔助槽，所述固定支架的表面固定安裝有固定拉桿。此處，輔助槽有利于按動卡塊，利用固定拉桿便于調節桿的推拉。

7、較佳的，所述固定支架的外側均勻固定安裝有螺紋筒，所述螺紋筒的外部螺紋連接有擰蓋。此處，利用螺紋連接使擰蓋擰在螺紋筒的表面，從而防止患者或醫護人員無意觸碰到卡塊，可能影響調節桿的固定效果。

8、較佳的，所述擰蓋的外表面均勻固定連接有防滑凸條。此處，防滑凸條的設置有助于擰蓋的防脫擰動。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，通過設置該卡塊、彈簧、滑槽、卡孔與滑桿，使調節桿在固定支架的內部可以實現高度調節，利用彈簧的彈性使卡塊自動插入卡孔中，待調節桿的高度調節后，利用卡塊插入卡孔中對調節后的調節桿進行重新固定，從而使該康復訓練架可以根據需要進行康復訓練的患者的實際身高進行適配調整，提高了患者使用設備的舒適度，間接提升了訓練效率。

11、2、本實用新型中，通過設置該螺紋筒與擰蓋，利用螺紋連接使擰蓋擰在螺紋筒的表面，從而防止患者或醫護人員無意觸碰到卡塊，可能影響調節桿的固定效果，以及避免了他人直接按壓卡塊。

技術特征：

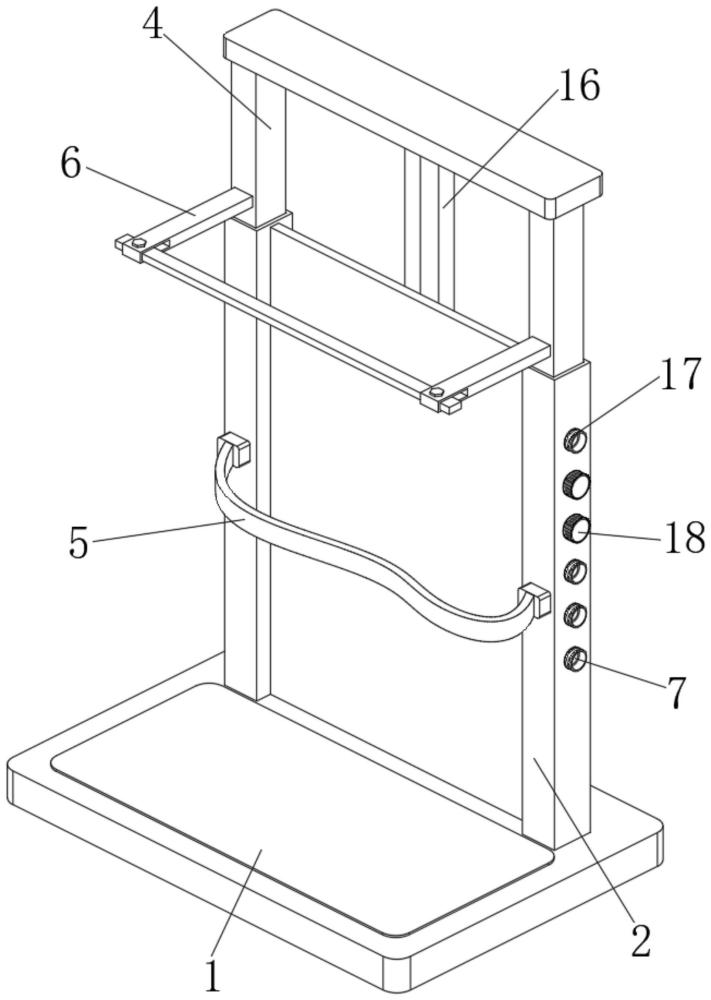

1.一種帶綁帶的康復訓練架，包括站立臺(1)、固定支架(2)、輔助綁帶(5)與可調扶手(6)，其特征在于：所述輔助綁帶(5)固定安裝在固定支架(2)的表面，所述固定支架(2)的內部對稱開設有活動槽(3)，所述固定支架(2)的內部滑動連接有調節桿(4)，所述可調扶手(6)固定安裝在調節桿(4)的表面，所述固定支架(2)的外側均勻開設有卡孔(7)，所述調節桿(4)的外側開設有滑槽(8)，所述滑槽(8)的內部固定安裝有彈簧(9)，所述彈簧(9)的一端固定安裝有卡塊(10)，所述滑槽(8)的內部固定安裝有滑筒(11)，所述卡塊(10)的一端固定連接有滑桿(12)，所述滑槽(8)的內部開設有滑孔(13)。

2.根據權利要求1所述的帶綁帶的康復訓練架，其特征在于：所述卡塊(10)與滑槽(8)滑動連接，所述卡塊(10)插設在卡孔(7)中。

3.根據權利要求1所述的帶綁帶的康復訓練架，其特征在于：所述滑桿(12)與滑筒(11)滑動連接，所述卡塊(10)設置有圓角。

4.根據權利要求1所述的帶綁帶的康復訓練架，其特征在于：所述滑槽(8)的內部固定連接有緩沖墊(15)，所述緩沖墊(15)為橡膠材質。

5.根據權利要求1所述的帶綁帶的康復訓練架，其特征在于：所述卡塊(10)的另一端開設有輔助槽(14)，所述固定支架(2)的表面固定安裝有固定拉桿(16)。

6.根據權利要求1所述的帶綁帶的康復訓練架，其特征在于：所述固定支架(2)的外側均勻固定安裝有螺紋筒(17)，所述螺紋筒(17)的外部螺紋連接有擰蓋(18)。

7.根據權利要求6所述的帶綁帶的康復訓練架，其特征在于：所述擰蓋(18)的外表面均勻固定連接有防滑凸條(19)。

技術總結
本技術提供一種帶綁帶的康復訓練架，涉及康復訓練架技術領域，包括站立臺、固定支架、輔助綁帶與可調扶手，所述輔助綁帶固定安裝在固定支架的表面，所述固定支架的內部對稱開設有活動槽，所述固定支架的內部滑動連接有調節桿，所述可調扶手固定安裝在調節桿的表面。本技術通過設置該卡塊、彈簧、滑槽、卡孔與滑桿，使調節桿在固定支架的內部可以實現高度調節，利用彈簧的彈性使卡塊自動插入卡孔中，待調節桿的高度調節后，利用卡塊插入卡孔中對調節后的調節桿進行重新固定，從而使該康復訓練架可以根據需要進行康復訓練的患者的實際身高進行適配調整，提高了患者使用設備的舒適度，間接提升了訓練效率。

技術研發人員：顧越雷,陳美玲
受保護的技術使用者：上海裕鈴信息科技有限公司
技術研發日：20240413
技術公布日：2025/3/20
