本申請涉及醫用設備，具體涉及一種信息提示裝置、超聲掃描系統及超聲掃描設備。

背景技術：

1、超聲掃描屬于現代醫療中較為常見的成像方式。超聲掃描時，通常是人工手持超聲設備對人體目標區域進行按壓，緩慢掃描，然后生成超聲掃描視頻影像。

2、隨著ai醫療的逐漸發展，在超聲掃描過程中，除了能夠實時展現掃描區域中的生理組織結構外，還可以通過ai來識別掃描區域中的異常現象。但現有的超聲掃描設備不能實時獲取掃描過程中的環境信息(例如實時采集使用者的行為或報告單數據)，且不能對檢測出的異常現象進行提示。

技術實現思路

1、本申請提供一種信息提示裝置、超聲掃描系統及超聲掃描設備，旨在解決現有的超聲掃描設備中不能實時獲取掃描過程中的環境信息，且不能對檢測出的異常現象進行提示的技術問題。

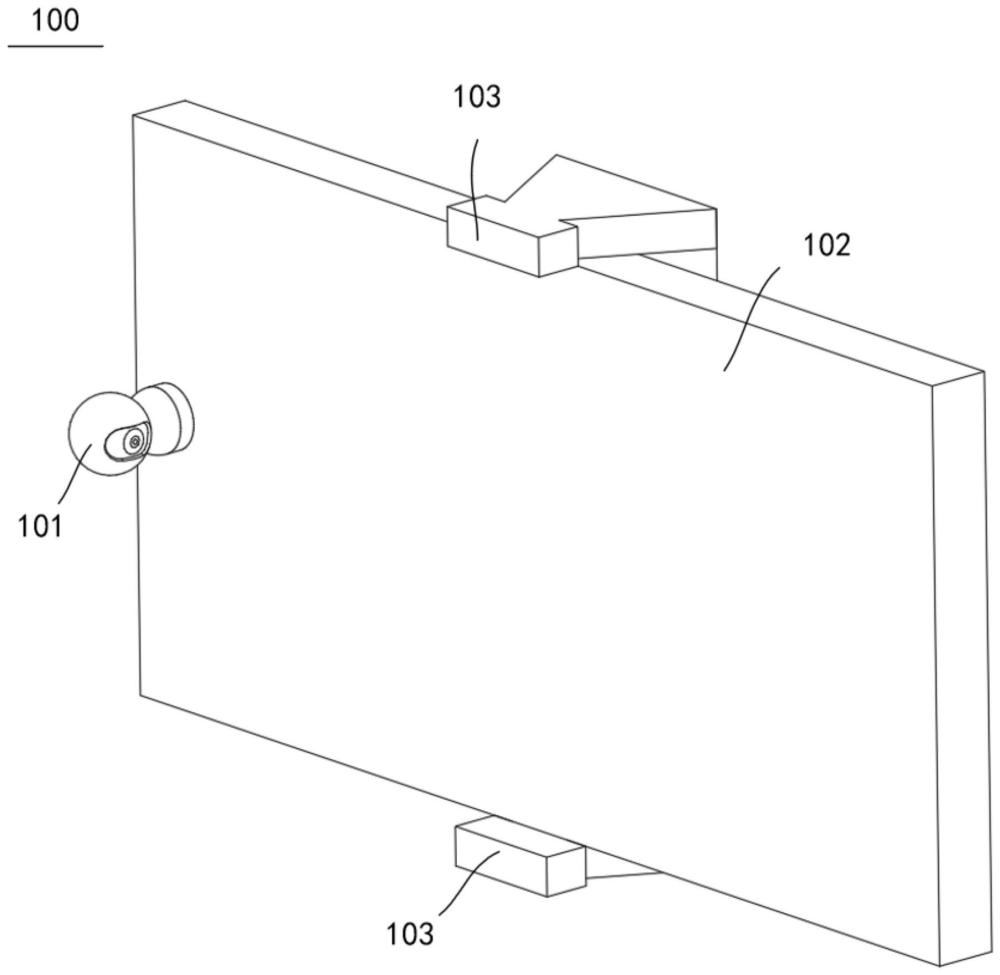

2、一方面，本申請提供信息提示裝置，所述裝置包括采集模塊、顯示模塊、控制模塊以及光源模塊；

3、所述顯示模塊用于在顯示區域顯示掃描得到的超聲掃描視頻幀；

4、所述光源模塊設置于所述顯示模塊的周側，所述光源模塊用于照射所述顯示區域；所述光源模塊與檢測模塊電連接，所述光源模塊用于接收所述檢測模塊對所述超聲掃描視頻幀檢測得到的異常位置信息，根據所述異常位置信息，對在所述顯示區域顯示的超聲掃描視頻幀中的異常位置進行光照提示；

5、所述采集模塊用于采集環境信息，并將采集的所述環境信息傳輸至所述控制模塊；所述控制模塊根據所述環境信息生成相應的觸發信號；其中，所述環境信息包括掃描過程中用戶的行為、患者報告單、所述顯示區域顯示的圖像以及采集模塊自身的工作狀態中的至少一種。

6、在本申請一種可能的實現方式中，所述采集模塊可轉動地或可滑動地設置于所述顯示模塊的非顯示區域；

7、和/或，所述采集模塊和所述光源模塊為一體結構。

8、在本申請一種可能的實現方式中，所述采集模塊與所述顯示模塊電連接，所述顯示模塊在顯示區域顯示所述采集模塊采集的所述患者報告單。

9、在本申請一種可能的實現方式中，所述顯示區域顯示的圖像包括光照提示所在位置，所述采集模塊采集所述顯示區域顯示的圖像并傳輸至所述控制模塊，所述控制模塊根據所述圖像校準所述裝置。

10、在本申請一種可能的實現方式中，所述采集模塊為攝像頭模組。

11、在本申請一種可能的實現方式中，所述光源模塊包括：光束照射模塊，所述光束照射模塊與所述控制模塊電連接，所述控制模塊與所述檢測模塊電連接；所述控制模塊用于接收所述檢測模塊對所述超聲掃描視頻幀檢測得到的異常位置信息，根據所述異常位置信息控制所述光束照射模塊對在所述顯示區域顯示的超聲掃描視頻幀投射光束，以對在所述顯示區域顯示的超聲掃描視頻幀中的異常位置進行光照提示。

12、在本申請一種可能的實現方式中，所述光源模塊包括：光束照射模塊和熒光薄膜，所述光束照射模塊與所述控制模塊電連接，所述控制模塊與所述檢測模塊電連接，所述熒光薄膜貼附于所述顯示區域；所述控制模塊用于接收所述檢測模塊對所述超聲掃描視頻幀檢測得到的異常位置信息，根據所述異常位置信息控制所述光束照射模塊向貼附于所述顯示區域的熒光薄膜投射光束，以使所述熒光薄膜在所述顯示區域上形成光斑，對所述顯示區域顯示的超聲掃描視頻幀中的異常位置進行光照提示。

13、在本申請一種可能的實現方式中，所述光源模塊包括多個照明燈，所述顯示區域包括多個單元顯示區，所述照明燈與所述單元顯示區一一對應；所述控制模塊用于接收所述檢測模塊對所述超聲掃描視頻幀檢測得到的異常位置信息，并控制所述異常位置信息所在單元顯示區對應的照明燈進行照明，以對在所述顯示區域顯示的超聲掃描視頻幀中的異常位置進行光照提示。

14、本申請第二方面提供一種超聲掃描系統，包括檢測模塊、掃描模塊以及所述的信息提示裝置；

15、所述掃描模塊用于對待掃描對象進行掃描，得到超聲掃描視頻幀；所述檢測模塊用于對所述超聲掃描視頻幀進行異常檢測，得到異常位置信息；

16、所述信息提示裝置包括顯示模塊以及光源模塊，所述光源模塊用于照射所述顯示模塊的顯示區域；

17、所述顯示模塊用于在所述顯示區域顯示掃描得到的超聲掃描視頻幀；

18、所述光源模塊與檢測模塊連接，所述光源模塊用于接收所述檢測模塊對所述超聲掃描視頻幀檢測得到的異常位置信息，根據所述異常位置信息，對在所述顯示區域顯示的超聲掃描視頻幀中的異常位置進行光照提示。

19、本申請第三方面提供一種超聲掃描設備，包括掃描模塊以及所述的信息提示裝置；

20、所述掃描模塊用于對待掃描對象進行掃描，得到超聲掃描視頻幀；所述信息提示裝置包括顯示模塊以及光源模塊，所述光源模塊用于照射所述顯示模塊的顯示區域；

21、所述顯示模塊用于在所述顯示區域顯示掃描得到的超聲掃描視頻幀；

22、所述光源模塊與檢測模塊連接，所述光源模塊用于接收所述檢測模塊對所述超聲掃描視頻幀檢測得到的異常位置信息，根據所述異常位置信息，對在所述顯示區域顯示的超聲掃描視頻幀中的異常位置進行光照提示。

23、本申請中提供的信息提示裝置，將檢測模塊檢測得到的異常信息，通過光源模塊照射在顯示模塊對應的顯示區域上，同時由于顯示模塊可以顯示超聲掃描視頻或者超聲掃描圖像，因此光源模塊照射出來的光線能夠與顯示模塊中的超聲掃描視頻或者超聲掃描圖像重合，即通過光源模塊實現異常信息在顯示模塊中的提示，達到了將異常信息和顯示信息同時顯示的效果，無需另外的屏幕額外進行顯示。

24、此外，本申請中的信息提示裝置還包括采集模塊，通過采集模塊用于采集環境信息，控制模塊根據所述環境信息增加信息提示或生成相應的觸發信號以執行后續處理任務，從而提高本申請中信息提示裝置的適用場景和工作效率。

技術特征：

1.一種信息提示裝置，其特征在于，所述裝置包括采集模塊、顯示模塊、控制模塊以及光源模塊；

2.如權利要求1所述的裝置，其特征在于，所述采集模塊可轉動地或可滑動地設置于所述顯示模塊的非顯示區域；

3.如權利要求1所述的裝置，其特征在于，所述采集模塊與所述顯示模塊電連接，所述顯示模塊在顯示區域顯示所述采集模塊采集的所述患者報告單。

4.如權利要求1所述的裝置，其特征在于，所述顯示區域顯示的圖像包括光照提示所在位置，所述采集模塊采集所述顯示區域顯示的圖像并傳輸至所述控制模塊，所述控制模塊根據所述圖像校準所述裝置。

5.如權利要求1至4任一項所述的裝置，其特征在于，所述采集模塊為攝像頭模組。

6.根據權利要求1所述的信息提示裝置，其特征在于，所述光源模塊包括：光束照射模塊，所述光束照射模塊與所述控制模塊電連接，所述控制模塊與所述檢測模塊電連接；所述控制模塊用于接收所述檢測模塊對所述超聲掃描視頻幀檢測得到的異常位置信息，并根據所述異常位置信息控制所述光束照射模塊對在所述顯示區域顯示的超聲掃描視頻幀投射光束，以對在所述顯示區域顯示的超聲掃描視頻幀中的異常位置進行光照提示。

7.根據權利要求1所述的信息提示裝置，其特征在于，所述光源模塊包括：光束照射模塊和熒光薄膜，所述光束照射模塊與所述控制模塊電連接，所述控制模塊與所述檢測模塊電連接，所述熒光薄膜貼附于所述顯示區域；所述控制模塊用于接收所述檢測模塊對所述超聲掃描視頻幀檢測得到的異常位置信息，根據所述異常位置信息控制所述光束照射模塊向貼附于所述顯示區域的熒光薄膜投射光束，以使所述熒光薄膜在所述顯示區域上形成光斑，對所述顯示區域顯示的超聲掃描視頻幀中的異常位置進行光照提示。

8.根據權利要求1所述的信息提示裝置，其特征在于，所述光源模塊包括多個照明燈，所述顯示區域包括多個單元顯示區，所述照明燈與所述單元顯示區一一對應；所述控制模塊用于接收所述檢測模塊對所述超聲掃描視頻幀檢測得到的異常位置信息，并控制所述異常位置信息所在單元顯示區對應的照明燈進行照明，以對在所述顯示區域顯示的超聲掃描視頻幀中的異常位置進行光照提示。

9.一種超聲掃描系統，其特征在于，包括檢測模塊、掃描模塊以及權利要求1-8任意一項所述的信息提示裝置；

10.一種超聲掃描設備，其特征在于，包括掃描模塊以及權利要求1-8任意一項所述的信息提示裝置；

技術總結
本申請提供一種信息提示裝置、超聲掃描系統及超聲掃描設備，涉及醫用設備技術領域。通過光源模塊照射在顯示模塊對應的顯示區域上，同時由于顯示模塊可以顯示超聲掃描視頻或者超聲掃描圖像，因此光源模塊照射出來的光線能夠與顯示模塊中的超聲掃描視頻或者超聲掃描圖像重合，即通過光源模塊實現異常信息在顯示模塊中的提示，達到了將異常信息和顯示信息同時顯示的效果，無需另外的屏幕額外進行顯示。此外，本申請中的信息提示裝置還包括采集模塊，通過采集模塊用于采集環境信息，控制模塊根據所述環境信息增加信息提示或生成相應的觸發信號以執行后續處理任務，從而提高本申請中信息提示裝置的適用場景和工作效率。

技術研發人員：肖月庭,陽光,邱曉康,鄭超,毛新生,馬春娥
受保護的技術使用者：數坤科技股份有限公司
技術研發日：20240408
技術公布日：2025/3/20
