本技術涉及醫療器材，特別是一種重力管喂器。

背景技術：

1、管喂器是一種醫療器具，它通常用于那些不能自行進食的病人或特殊情況下的人，在現有技術中病人在醫生的指導下平躺在病床上，醫護人員利用管子將液態食物或其他營養物質從病人的嘴里插入到胃里輸送。

2、然而管喂器在醫生的挪動下，由于走路晃動導致容器里的流食會出現不規則的波動，進而部分流食會隨著振蕩而鉆入容器頂部內壁的通氣孔內，造成通氣孔堵塞，一旦通氣孔堵塞就使流食無法通過重力下降到胃管里，導致病人無法進食，醫護人員為了使通氣孔貫通，不得不用工具疏通通氣孔，不僅提高了醫護的勞動強度，而且還可能使灰塵落入容器，污染干凈的流食。

技術實現思路

1、本部分的目的在于概述本實用新型的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、鑒于上述或現有技術中存在醫護人員為了疏通通氣孔，不僅提高了醫護的勞動強度，而且還可能使灰塵落入容器，污染干凈的流食的問題，提出了本實用新型。

3、因此，本實用新型的目的是提供一種重力管喂器。

4、為解決上述技術問題，本實用新型提供如下技術方案：一種重力管喂器，其特征在于：包括，

5、通氣組件，包括有蓋子、設于所述蓋子頂部的透氣件、設于所述透氣件底部的安置殼；所述蓋子的底部開設有防堵腔，所述透氣件包括有按壓件、設于所述按壓件底部的復位件，所述蓋子的頂部設置有把手，所述蓋子的一側設置有連接塊，所述連接塊上設置有定位桿。

6、作為本實用新型重力管喂器的一種優選方案，其中：所述按壓件可在所述安置殼內滑動，所述復位件設置在所述安置殼的底部內壁，所述定位桿遠離所述連接塊的一端設置有輸送組件，所述輸送組件包括有容器、設于所述容器底部的流速控制閥和設于所述流速控制閥底部的胃管。

7、作為本實用新型重力管喂器的一種優選方案，其中：所述容器上設置有刻度尺，所述按壓件包括有擠壓塊、設于所述擠壓塊底部中心的連接桿、設于所述連接桿底部的轉盤和設于所述轉盤頂部的多個卡塊，所述安置殼的內壁設置有固定環。

8、作為本實用新型重力管喂器的一種優選方案，其中：所述卡塊繞所述轉盤軸線周圈均勻排列，所述擠壓塊的底部設置有多個第一推桿和第二推桿，所述第一推桿和所述第二推桿均繞所述擠壓塊軸線周圈均勻排列，所述第一推桿和所述第二推桿均貫穿所述固定環。

9、作為本實用新型重力管喂器的一種優選方案，其中：所述固定環的底部設置有多個限位片，所述復位件包括固定管、設于所述固定管內的彈簧、設于所述彈簧頂部的滑盤和設于所述滑盤一側的t形限位桿，所述滑盤與所述轉盤轉動連接，所述固定管上開設有滑孔，所述滑孔內滑動連接有t形限位桿。

10、作為本實用新型重力管喂器的一種優選方案，其中：所述限位片繞所述固定環的軸線周圈均勻排列，所述卡塊的頂部向下傾斜，所述限位片的底部開設有滑槽，所述限位片的底部與所述滑槽的底部均與所述卡塊的頂部貼合。

11、作為本實用新型重力管喂器的一種優選方案，其中：所述限位片的頂部到所述滑槽頂部的距離大于所述安置殼的頂部到所述蓋子頂部內壁之間的距離。

12、作為本實用新型重力管喂器的一種優選方案，其中：所述安置殼上設置有多個支撐桿，所述支撐桿繞所述安置殼的軸線周圈均勻排列。

13、作為本實用新型重力管喂器的一種優選方案，其中：所述支撐桿和所述蓋子的底部內壁固定連接，所述蓋子的底部面積大于所述容器的頂部面積。

14、本實用新型的重力管喂器有益效果：通過設置透氣件，避免醫護人員為了使通氣孔貫通，不得不用工具疏通通氣孔，不僅降低了醫護的勞動強度，而且避免灰塵落入容器污染干凈的流食，通過設置防堵腔，這樣設置的好處是避免容器內的流食經晃動而堵塞住通氣的間隔，通過設置安置殼，這樣設置的好處是避免蓋子靜置久了有灰塵從間隔落入。

技術特征：

1.一種重力管喂器，其特征在于：包括，

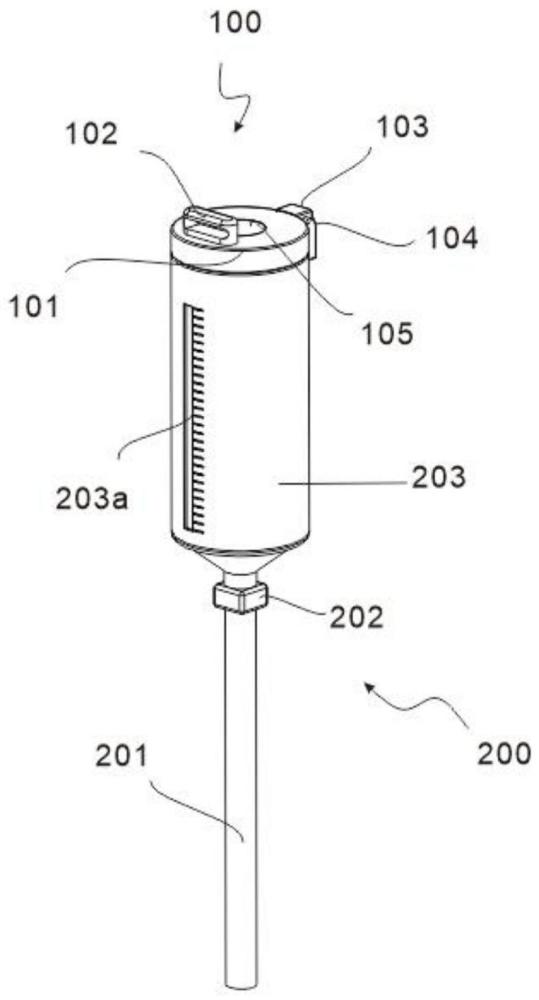

2.如權利要求1所述的重力管喂器，其特征在于：所述按壓件(105a)可在所述安置殼(106)內滑動，所述復位件(105b)設置在所述安置殼(106)的底部內壁，所述定位桿(104)遠離所述連接塊(103)的一端設置有輸送組件(200)，所述輸送組件(200)包括有容器(203)、設于所述容器(203)底部的流速控制閥(202)和設于所述流速控制閥(202)底部的胃管(201)。

3.如權利要求2所述的重力管喂器，其特征在于：所述容器(203)上設置有刻度尺(203a)，所述按壓件(105a)包括有擠壓塊(105a-1)、設于所述擠壓塊(105a-1)底部中心的連接桿(105a-8)、設于所述連接桿(105a-8)底部的轉盤(105a-6)和設于所述轉盤(105a-6)頂部的多個卡塊(105a-7)，所述安置殼(106)的內壁設置有固定環(105a-4)。

4.如權利要求3所述的重力管喂器，其特征在于：所述卡塊(105a-7)繞所述轉盤(105a-6)軸線周圈均勻排列，所述擠壓塊(105a-1)的底部設置有多個第一推桿(105a-2)和第二推桿(105a-3)，所述第一推桿(105a-2)和所述第二推桿(105a-3)均繞所述擠壓塊(105a-1)軸線周圈均勻排列，所述第一推桿(105a-2)和所述第二推桿(105a-3)均貫穿所述固定環(105a-4)。

5.如權利要求4所述的重力管喂器，其特征在于：所述固定環(105a-4)的底部設置有多個限位片(105a-5)，所述復位件(105b)包括固定管(105b-1)、設于所述固定管(105b-1)內的彈簧(105b-2)、設于所述彈簧(105b-2)頂部的滑盤(105b-4)和設于所述滑盤(105b-4)一側的t形限位桿(105b-3)，所述滑盤(105b-4)與所述轉盤(105a-6)轉動連接，所述固定管(105b-1)上開設有滑孔，所述滑孔內滑動連接有t形限位桿(105b-3)。

6.如權利要求5所述的重力管喂器，其特征在于：所述限位片(105a-5)繞所述固定環(105a-4)的軸線周圈均勻排列，所述卡塊(105a-7)的頂部向下傾斜，所述限位片(105a-5)的底部開設有滑槽，所述限位片(105a-5)的底部與所述滑槽的底部均與所述卡塊(105a-7)的頂部貼合。

7.如權利要求6所述的重力管喂器，其特征在于：所述限位片(105a-5)的頂部到所述滑槽頂部的距離大于所述安置殼(106)的頂部到所述蓋子(101)頂部內壁之間的距離。

8.如權利要求7所述的重力管喂器，其特征在于：所述安置殼(106)上設置有多個設置有多個支撐桿(106a)，所述支撐桿(106a)繞所述安置殼(106)的軸線周圈均勻排列。

9.如權利要求8所述的重力管喂器，其特征在于：所述支撐桿(106a)和所述蓋子(101)的底部內壁固定連接，所述蓋子(101)的底部面積大于所述容器(203)的頂部面積。

技術總結
本技術涉及醫療器材技術領域，特別是一種重力管喂器，包括，標記組件，通氣組件，包括有蓋子、設于所述蓋子頂部的透氣件、設于所述透氣件底部的安置殼；其中，按壓所述透氣件使空氣從所述安置殼與所述蓋子頂部內壁之間的間隔通過，所述蓋子的底部開設有防堵腔。本技術的有益效果為通過設置透氣件，避免醫護人員為了使通氣孔貫通，不得不用工具疏通通氣孔，不僅降低了醫護的勞動強度，而且避免灰塵落入容器污染干凈的流食，通過設置防堵腔，這樣設置的好處是避免容器內的流食經晃動而堵塞住通氣的間隔，通過設置安置殼，這樣設置的好處是避免蓋子靜置久了有灰塵從間隔落入。

技術研發人員：劉力琴,廖力慧,陶秋吉,吳娟,李璐,周裕佑
受保護的技術使用者：四川大學華西第二醫院
技術研發日：20240408
技術公布日：2025/3/20
