本技術涉及美容儀器，具體為一種具有發熱功能的美容儀器。

背景技術：

1、美容儀器是用于對面部進行調理改善的儀器設備，根據美容儀器的功能，具備不同的調理改善效果，其中包括光子嫩膚的美容儀器，但是目前市場上的美容儀器還是存在以下的問題：

2、一般通過光子嫩膚的美容儀器，根據美容儀器上頂端的探頭，通過特定的寬光譜彩光，直接照射于皮膚表面，但是在使用的過程中，只是簡單的通過照射進行處理工作，無法對面部肌膚進行加溫，使用過程中容易感受到冰涼。

3、針對上述問題，在原有的美容儀器的基礎上進行創新設計。

技術實現思路

1、本實用新型的目的在于提供一種具有發熱功能的美容儀器，以解決上述背景技術中提出的目前市場上常見的美容儀器，一般通過光子嫩膚的美容儀器，根據美容儀器上頂端的探頭，通過特定的寬光譜彩光，直接照射于皮膚表面，但是在使用的過程中，只是簡單的通過照射進行處理工作，無法對面部肌膚進行加溫，使用過程中容易感受到冰涼的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有發熱功能的美容儀器，包括美容儀主體、操作按鈕、照射探頭和發熱面板，所述美容儀主體的邊框上鑲嵌安裝有操作按鈕，且美容儀主體的頂端中心電性鑲嵌固定有照射探頭，所述照射探頭的外側調節安裝有發熱面板，且發熱面板電線安裝在美容儀主體的頂面，并且發熱面板的中心開設有組合通孔，所述美容儀主體的頂端外表面開設有對接槽口，且美容儀主體的頂端外側套接安裝有防護框架，所述防護框架的中心設置有中心貫穿孔，且防護框架的頂面開設有銜接通孔，并且防護框架的底面開設有收納槽，所述防護框架的邊框外側表面安裝有定位架，且定位架與對接槽口相互連接，并且定位架的外表面設置有防滑紋。

3、優選的，所述發熱面板與美容儀主體的連接方式為粘合固定，且發熱面板的長度和寬度小于美容儀主體的長度和寬度。

4、優選的，所述組合通孔的直徑大于照射探頭的直徑，且組合通孔的高度小于照射探頭的高度。

5、優選的，所述防護框架與美容儀主體的連接方式為卡合連接，且防護框架上中心貫穿孔與照射探頭的連接方式為套接對接。

6、優選的，所述銜接通孔在防護框架上等間距分布，且銜接通孔與收納槽的內部空間相互貫通。

7、優選的，所述定位架與防護框架為一體化結構設置，且定位架在防護框架上對稱分布，并且定位架與對接槽口的連接方式為卡合連接。

8、優選的，所述定位架與防滑紋為一體化結構設置，且防滑紋在定位架上等間距分布，并且防滑紋的外表面突出于美容儀主體的外表面。

9、與現有技術相比，本實用新型的有益效果是：該具有發熱功能的美容儀器，

10、1、根據美容儀主體頂面設置的發熱面板，可進行發熱加溫效果，同時發熱面板通過防護框架與美容儀主體的卡合進行封閉，避免直接與面部肌膚發生接觸，根據防護框架上設置的銜接通孔和收納槽，方便散熱處理，方便整體的使用；

11、2、防護框架通過與美容儀主體的卡合以及定位架與對接槽口的卡合進行穩固，同時后續可通過定位架和防滑紋對防護框架進行拆分，方便對發熱面板和照射探頭的拆裝維護工作，整體的拆分操作便捷快速。

技術特征：

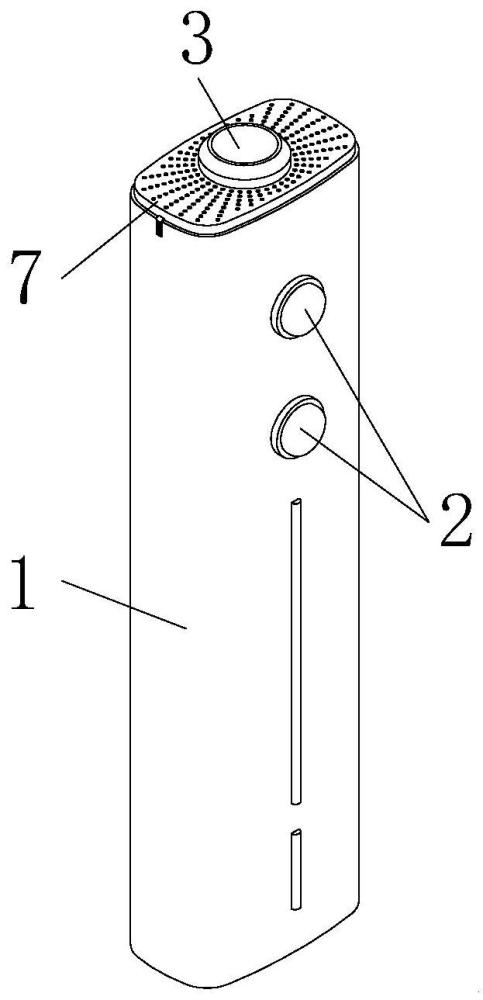

1.一種具有發熱功能的美容儀器，包括美容儀主體(1)、操作按鈕(2)、照射探頭(3)和發熱面板(4)，其特征在于：所述美容儀主體(1)的邊框上鑲嵌安裝有操作按鈕(2)，且美容儀主體(1)的頂端中心電性鑲嵌固定有照射探頭(3)，所述照射探頭(3)的外側調節安裝有發熱面板(4)，且發熱面板(4)電線安裝在美容儀主體(1)的頂面，并且發熱面板(4)的中心開設有組合通孔(5)，所述美容儀主體(1)的頂端外表面開設有對接槽口(6)，且美容儀主體(1)的頂端外側套接安裝有防護框架(7)，所述防護框架(7)的中心設置有中心貫穿孔(8)，且防護框架(7)的頂面開設有銜接通孔(9)，并且防護框架(7)的底面開設有收納槽(10)，所述防護框架(7)的邊框外側表面安裝有定位架(11)，且定位架(11)與對接槽口(6)相互連接，并且定位架(11)的外表面設置有防滑紋(12)。

2.根據權利要求1所述的一種具有發熱功能的美容儀器，其特征在于：所述發熱面板(4)與美容儀主體(1)的連接方式為粘合固定，且發熱面板(4)的長度和寬度小于美容儀主體(1)的長度和寬度。

3.根據權利要求1所述的一種具有發熱功能的美容儀器，其特征在于：所述組合通孔(5)的直徑大于照射探頭(3)的直徑，且組合通孔(5)的高度小于照射探頭(3)的高度。

4.根據權利要求1所述的一種具有發熱功能的美容儀器，其特征在于：所述防護框架(7)與美容儀主體(1)的連接方式為卡合連接，且防護框架(7)上中心貫穿孔(8)與照射探頭(3)的連接方式為套接對接。

5.根據權利要求1所述的一種具有發熱功能的美容儀器，其特征在于：所述銜接通孔(9)在防護框架(7)上等間距分布，且銜接通孔(9)與收納槽(10)的內部空間相互貫通。

6.根據權利要求1所述的一種具有發熱功能的美容儀器，其特征在于：所述定位架(11)與防護框架(7)為一體化結構設置，且定位架(11)在防護框架(7)上對稱分布，并且定位架(11)與對接槽口(6)的連接方式為卡合連接。

7.根據權利要求1所述的一種具有發熱功能的美容儀器，其特征在于：所述定位架(11)與防滑紋(12)為一體化結構設置，且防滑紋(12)在定位架(11)上等間距分布，并且防滑紋(12)的外表面突出于美容儀主體(1)的外表面。

技術總結
本技術公開了一種具有發熱功能的美容儀器，包括美容儀主體、操作按鈕、照射探頭和發熱面板，所述美容儀主體的邊框上鑲嵌安裝有操作按鈕，且美容儀主體的頂端中心電性鑲嵌固定有照射探頭，所述照射探頭的外側調節安裝有發熱面板，且發熱面板電線安裝在美容儀主體的頂面，并且發熱面板的中心開設有組合通孔，所述美容儀主體的頂端外表面開設有對接槽口。該具有發熱功能的美容儀器，根據美容儀主體頂面設置的發熱面板，可進行發熱加溫效果，同時發熱面板通過防護框架與美容儀主體的卡合進行封閉，避免直接與面部肌膚發生接觸，根據防護框架上設置的銜接通孔和收納槽，方便散熱處理，方便整體的使用。

技術研發人員：李家良
受保護的技術使用者：佛山市順德區北滘鎮科銳實業有限公司
技術研發日：20240408
技術公布日：2025/3/20
