本技術涉及一種便于固定的骨傷夾板，涉及夾板設備。

背景技術：

1、在人體受到外力導致骨裂時，通常需要使用夾板對傷處進行固定，防止傷處在恢復過程中再次受到外力，導致無法正?；謴?。

2、現有的骨傷用夾板多為單板結構，在傷處上下兩處使用夾板固定，再使用綁帶纏繞固定，使用方法簡單，但是由于傷者年齡均不相同，受傷部位也不相同，因而需要根據不同情況采用不同寬度的夾板，但是仍然存在夾板寬度較寬與傷處不匹配的情況，如公告號cn114191163a公開的一種中醫骨傷的可調節夾板，涉及醫療器械領域。該中醫骨傷的可調節夾板，包括主體，主體的內部設置有移動機構，移動機構的內部設置有調節機構，調節機構包括固定塊，固定塊的內部開設有腔體，腔體的內側壁開設有收納槽，收納槽的內部活動連接有轉動桿，轉動桿的外表面固定連接有連接桿，連接桿遠離轉動桿的一端通過轉動塊活動連接有壓板。本發明通過調節機構，使得裝置在使用時能夠對壓板進行固定，使得壓板的下表面與外殼的下表面相平行，避免了現有技術中多個夾板之間存在縫隙而產生使用者皮膚表面痕跡不易去除的問題，其雖然在長度方向上實現了可調節，但是在寬度上其仍然無法調節，使用單板可能寬度不足以覆蓋，多板則會出現空懸部分，影響固定效果。

技術實現思路

1、本實用新型的目的在于針對現有技術中的缺陷或者不足，提供一種便于固定的骨傷夾板，通過在夾板主體上設置插板槽，并設置橫向連接插板，能夠將多個夾板主體并排連接，能夠更好的根據實際使用情況選擇夾板的使用數量，以配合實際需固定傷處進行使用，且在連接插板兩側設置了彈珠結構與插板槽內定位孔相匹配，使用連接插板能夠與夾板主體連接緊固，確保連接固定效果。

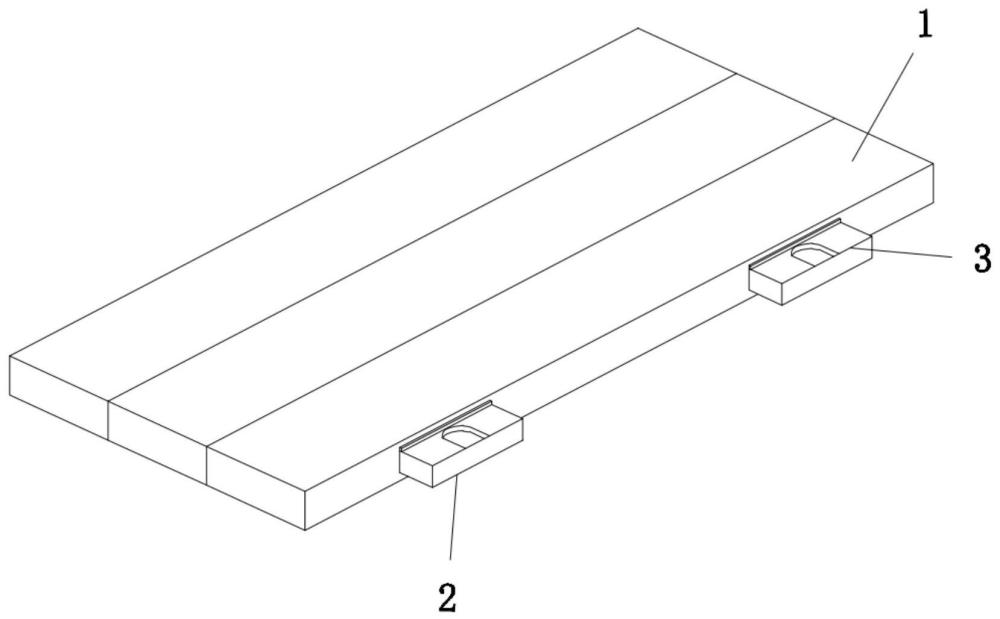

2、為實現上述目的，本實用新型采用以下技術方案是：它包含若干夾板主體1，夾板主體1在長度方向上對稱設置有橫向的第一插板槽1-1、第二插板槽1-2，第一插板槽1-1內設置有第一連接插板2，第二插板槽1-2內設置有第二連接插板3，第一連接插板2與第二連接插板3結構相同。

3、進一步的，所述的第一連接插板2上設置有安裝槽2-1，安裝槽2-1等距設置有三組。

4、進一步的，所述的安裝槽2-1內設置有彈珠組件2-2，彈珠組件2-2包括定位彈珠2-21、定位彈簧2-22，定位彈簧2-22兩端設置有定位彈珠2-21，定位彈珠2-21主體位于安裝槽2-1內受安裝槽2-1槽口約束，定位彈珠2-21前端部分外露與安裝槽2-1。

5、進一步的，所述的第一插板槽1-1中部兩側設置有弧形的定位孔1-3，定位孔1-3與定位彈珠2-21相匹配。

6、進一步的，所述的第一連接插板2表面一側設置有防滑槽2-3，防滑槽2-3為弧形槽結構，與手指形狀相匹配。

7、進一步的，所述的防滑槽2-3一側設置有限位板2-4。

8、進一步的，所述的第一連接插板2遠離限位板2-4一側設置有敷料層4，敷料層4尺寸小于第一連接插板2尺寸。

9、本實用新型的工作原理：在未使用時夾板主體1可單個存放，也可多個連接存放，當需要使用時同樣的可一個夾板主體1進行使用，此時無需使用連接插板，適用于嬰幼兒，成人使用時至少使用兩個夾板主體1，如手臂部分，腿部時使用三個夾板主體1，此時將第一連接插板2與第二連接插板3分別插入第一插板槽1-1、第二插板槽1-2內，定位彈珠2-21受到槽口壓迫后退縮，當限位板2-4與夾板外壁接觸時，定位彈珠2-21彈入定位孔1-3內，此時所有夾板主體1均受連接插板的約束不會移動，如此時為緊急情況缺少敷藥綁帶上藥時可直接在敷藥層4上涂藥直接固定于傷處，非緊急情況下則將傷處敷好藥后再用夾板主體1進行固定。

技術特征：

1.一種便于固定的骨傷夾板，其特征在于：它包含若干夾板主體(1)，夾板主體(1)在長度方向上對稱設置有橫向的第一插板槽(1-1)、第二插板槽(1-2)，第一插板槽(1-1)內設置有第一連接插板(2)，第二插板槽(1-2)內設置有第二連接插板(3)，第一連接插板(2)與第二連接插板(3)結構相同，所述的第一連接插板(2)上設置有安裝槽(2-1)，安裝槽(2-1)等距設置有三組，所述的安裝槽(2-1)內設置有彈珠組件(2-2)，彈珠組件(2-2)包括定位彈珠(2-21)、定位彈簧(2-22)，定位彈簧(2-22)兩端設置有定位彈珠(2-21)，定位彈珠(2-21)主體位于安裝槽(2-1)內受安裝槽(2-1)槽口約束，定位彈珠(2-21)前端部分外露與安裝槽(2-1)，所述的第一插板槽(1-1)中部兩側設置有弧形的定位孔(1-3)，定位孔(1-3)與定位彈珠(2-21)相匹配。

2.根據權利要求1所述的一種便于固定的骨傷夾板，其特征在于：所述的第一連接插板(2)表面一側設置有防滑槽(2-3)，防滑槽(2-3)為弧形槽結構，與手指形狀相匹配。

3.根據權利要求2所述的一種便于固定的骨傷夾板，其特征在于：所述的防滑槽(2-3)一側設置有限位板(2-4)。

4.根據權利要求1所述的一種便于固定的骨傷夾板，其特征在于：所述的第一連接插板(2)遠離限位板(2-4)一側設置有敷料層(4)，敷料層(4)尺寸小于第一連接插板(2)尺寸。

技術總結
一種便于固定的骨傷夾板，涉及夾板設備技術領域。它包含若干夾板主體，夾板主體在長度方向上對稱設置有橫向的第一插板槽、第二插板槽，第一插板槽內設置有第一連接插板，第二插板槽內設置有第二連接插板，第一連接插板與第二連接插板結構相同，通過在夾板主體上設置插板槽，并設置橫向連接插板，能夠將多個夾板主體并排連接，能夠更好的根據實際使用情況選擇夾板的使用數量，以配合實際需固定傷處進行使用，且在連接插板兩側設置了彈珠結構與插板槽內定位孔相匹配，使用連接插板能夠與夾板主體連接緊固，確保連接固定效果。

技術研發人員：鄭燕飛,何劍全,陳小農,蔡建樹
受保護的技術使用者：廈門市九體醫學與治未病大數據研究院
技術研發日：20240415
技術公布日：2025/4/28
