本發明涉及關節置換骨科手術，尤其涉及一種新型關節球頭打擊裝置。

背景技術：

1、關節置換骨科手術中經常會使用到球形關節面假體，用于替換患者受損的球窩型關節，恢復患者的解剖結構，例如髖關節置換手術中的股骨頭假體、腕關節置換手術中的腕骨球頭、解剖型肩關節置換的肱骨球頭或倒置型肩關節置換的肩盂球頭等。為了實現關節球頭與其他假體部件的裝配，通常需要用關節球頭打擊裝置打擊。

2、關節球頭打擊裝置是一種骨科手術器械，主要用于骨科關節置換手術中。它的主要功能是通過施加力量來實現關節球頭與其他骨科產品之間的裝配。該裝置通常由一個手柄和一個錘頭組成。手柄一般由塑料或金屬材料制成，具有一定的長度和握持部分，方便醫生操作。錘頭一般由金屬或塑料材料制成，具有一定的重量和形狀，以便施加力量。

3、在骨科關節置換手術中，醫生在完成截骨等操作后，需要使用關節球頭打擊裝置來實現關節球頭與其他產品之間的裝配。如說明書附圖1所示，使用過程中，醫生或護士把持球頭打擊器的手柄持握部分，用錘頭頂住關節球頭球面，另外的醫生或護士使用敲擊錘敲擊關節球頭打擊裝置的手柄敲擊部分，實現關節球頭的裝配。但現有裝置存在如下局限：

4、1.現有關節球頭打擊裝置的關節球頭固定方式簡易，關節球頭轉運過程或打擊過程中需要醫生或護士手持，存在脫落的風險，進而造成關節球頭浪費或患者感染；

5、2.現有關節球頭打擊裝置的錘頭無法對關節球頭進行限位，打擊過程中由于具有潤滑條件容易出現滑動，導致關節球頭位置偏差，進而造成手術失敗或患者骨結構損害，引起患者不滿，嚴重時導致翻修；

6、3.當采用手術機器人進行關節置換時，傳統關節球頭打擊裝置不具備手術導航接口，無法與目前常用的手術機器人兼容，不具有精準定位和精準打擊的功能。

7、為此，我們提出一種新型關節球頭打擊裝置以解決上述問題。

技術實現思路

1、本發明要解決的技術問題是克服現有技術存在的缺陷，本發明提出了一種新型關節球頭打擊裝置。旨在縮短手術時間，降低醫生手術難度，減少患者感染及翻修的風險。

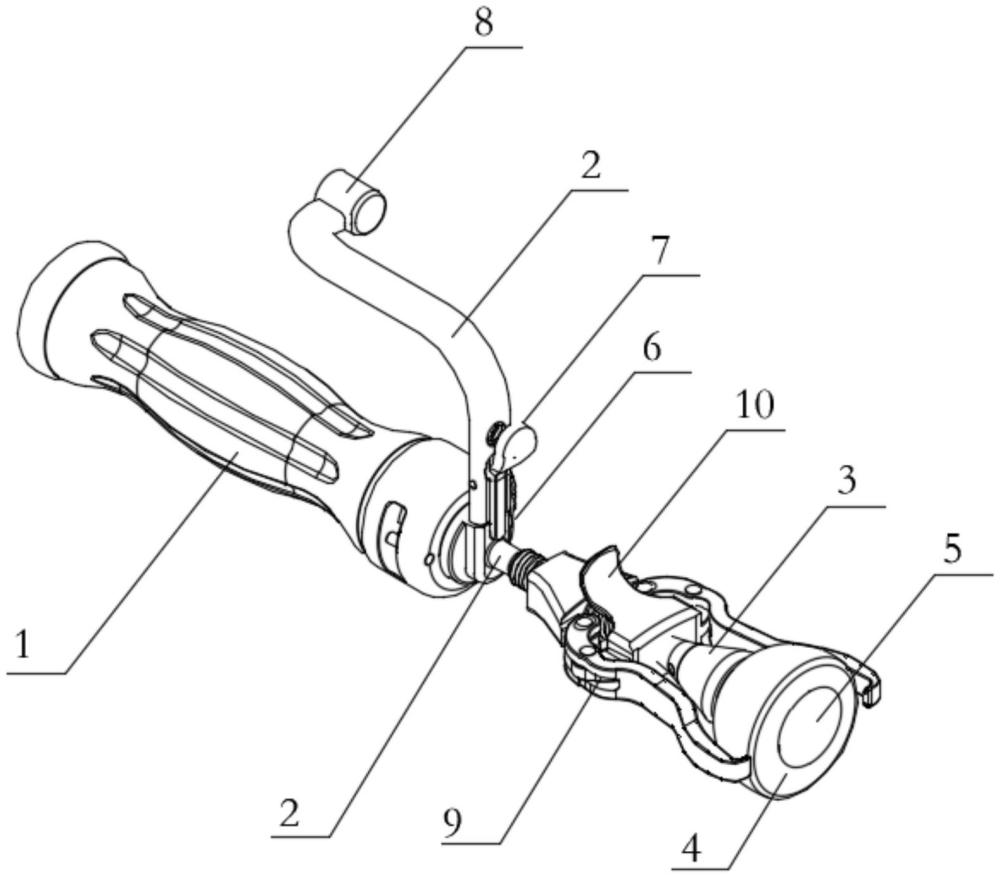

2、為解決上述技術問題，本發明采用的技術方案是：一種新型關節球頭打擊裝置，包括手柄、打擊桿以及球頭，所述打擊桿一端內嵌固定在所述手柄頂部，另一端插銷固定有錘頭，所述錘頭在遠離打擊桿的一端開設有內凹圓弧面以裝配所述球頭，所述手柄在對應連接打擊桿處還固定有機器人導航模塊接口，并在機器人導航模塊接口處通過連接件活動固定有機器人導航模塊，所述機器人導航模塊端部集成有機器人定位接口以電性連接外部手術機器人，所述打擊桿側壁還固定有調節限位模塊，所述調節限位模塊包括調節塊、可調節夾持鉗以及調節件，所述調節塊活動固定在所述手柄上并以手柄軸向可調節移位，所述可調節夾持鉗至少包括兩個，其一端以所述手柄軸線對稱式鉸接在所述調節塊兩側，另一端末端以垂直于手柄軸線方向相對凸起并擠壓接觸所述球頭頂面外緣，所述調節件與所述手柄相對獨立，其能夠調節所述可調節夾持鉗端部開口幅度，并以所述手柄軸線方向擠壓所述錘頭。

3、進一步地，所述調節件包括調節拉鉤以及壓緊彈簧，所述壓緊彈簧包覆在手柄外壁，其兩端分別與所述調節塊以及所述調節拉鉤固定，所述調節拉鉤中心開孔以供所述手柄穿過，且在開孔處倒角以與所述錘頭外錐面貼合，所述手柄在外露調節拉鉤的一端與所述錘頭插銷固定，所述可調節夾持鉗為兩個，所述調節拉鉤在對應兩可調節夾持鉗的兩側外延有耳塊，所述可調節夾持鉗在靠近調節塊的一端開設有槽口并在槽口中間段與所述耳塊插銷鉸接，所述槽口在垂直于手柄軸線的方向上貫通以供所述耳塊轉動。

4、進一步地，所述調節拉鉤在遠離可調節夾持鉗的對端對稱式外延有拉鉤，所述拉鉤一端與所述調節拉鉤連為一體，另一端面向所述球頭折彎。

5、進一步地，所述手柄包括中間金屬桿、手柄快換按鈕以及手柄外殼，所述中間金屬桿以所述手柄外殼軸線方向內嵌固定，其前端端面中心開設有特征接口以與所述打擊桿裝配固定，其底端開設有中心通孔以用于手術中克氏針或斯氏針通過，其前端側壁開設有以垂直于其軸向貫通的第一凹槽，所述手柄快插按鈕活動固定在所述第一凹槽內并以垂直于所述手柄軸向的方向?qū)λ鍪直鷶D壓限位。

6、進一步地，所述打擊桿一端為球狀的打擊器接口，另一端為調節螺紋桿以螺紋配合所述調節塊。

7、進一步地，所述手柄快換按鈕包括按鈕彈簧、彈簧限位立柱以及裝配銷，所述中間金屬桿在對應特征接口外側還開設有銷孔，所述銷孔與所述第一凹槽連通，所述手柄快換按鈕在其對應插入向的端面中心開設有中心圓孔，所述裝配銷插入所述銷孔以對所述手柄快換按鈕限位，所述按鈕彈簧一端與所述第一凹槽內壁固定，另一端與所述彈簧限位立柱固定，所述彈簧限位立柱穿過所述中心圓孔以擠壓限位所述打擊器接口。

8、進一步地，所述手柄外殼外表面開設有多處以其軸向等距繞布的第二凹槽，其材質為塑料、木質或金屬，對應塑料材質的所述手柄外殼為包膠一體成型。

9、進一步地，所述機器人導航模塊包括導航接桿、導航彈簧、導航按鈕，

10、所述導航接桿l型折彎，其一端固定有機器人定位器接口以電性連接外部手術機器人，另一端端面豎直向外凸起有兩圓錐形插頭以與所述打擊桿裝配，所述導航接桿在靠近圓錐形插頭的一端還開設有第三凹槽以及第一配合孔；

11、所述導航按鈕一端抬高且在抬高一端開設有與所述第三凹槽對應的配合凹槽，另一端與所述導航連接桿貼合并在末端以垂直于所述外圓錐形插頭軸線方向凸起有圓形插頭以卡入兩圓錐形插頭之間，所述導航按鈕中間段開設有與所述第一配合孔連通的第二配合孔；

12、所述導航彈簧兩端分別嵌入固定在所述第三凹槽以及所述配合凹槽內，所述導航按鈕通過導航銷鉸接在第一配合孔以及第二配合孔內。

13、進一步地，所述機器人導航模塊接口同軸固定在所述手柄上，其上開設有垂直與手柄軸線方向的圓錐形插槽以及與手柄軸線方向同向的圓形插槽，所述圓錐形插槽用以與所述圓錐形插頭裝配，所述圓形插槽用以所述圓形插頭插入。

14、進一步地，所述導航接桿一端與所述手柄連接打擊桿的端面平齊，另一端以所述手柄軸向折彎且位于手柄一側。

15、與現有技術相比，本發明的有益效果包括：

16、1.該新型關節球頭打擊裝置的調節限位模塊具有球頭夾持固定作用，關節球頭轉運全程無需要醫生或護士手持，減少了關節球頭脫落的風險，進而避免了關節球頭浪費或患者感染情況的發生；

17、2.該關節球頭打擊裝置的調節限位模塊可以對不同型號的關節球頭進行自調節式限位，打擊過程中不會出現滑動，保證關節球頭位置精度，避免造成手術失敗或患者骨結構損害；

18、3.該關節球頭打擊裝置具有與手術機器人配合使用的機器人導航模塊，實現與手術機器人的兼容，既可以精準定位，也可以復查球頭位置是否準確。

技術特征：

1.一種新型關節球頭打擊裝置，包括手柄、打擊桿以及球頭，所述打擊桿一端內嵌固定在所述手柄頂部，另一端插銷固定有錘頭，所述錘頭在遠離打擊桿的一端開設有內凹圓弧面以裝配所述球頭，其特征在于：所述手柄在對應連接打擊桿處還固定有機器人導航模塊接口，并在機器人導航模塊接口處通過連接件活動固定有機器人導航模塊，所述機器人導航模塊端部集成有機器人定位接口以電性連接外部手術機器人，所述打擊桿側壁還固定有調節限位模塊，所述調節限位模塊包括調節塊、可調節夾持鉗以及調節件，所述調節塊活動固定在所述手柄上并以手柄軸向可調節移位，所述可調節夾持鉗至少包括兩個，其一端以所述手柄軸線對稱式鉸接在所述調節塊兩側，另一端末端以垂直于手柄軸線方向相對凸起并擠壓接觸所述球頭頂面外緣，所述調節件與所述手柄相對獨立，其能夠調節所述可調節夾持鉗端部開口幅度，并以所述手柄軸線方向擠壓所述錘頭。

2.根據權利要求1所述的一種新型關節球頭打擊裝置，其特征在于：所述調節件包括調節拉鉤以及壓緊彈簧，所述壓緊彈簧包覆在手柄外壁，其兩端分別與所述調節塊以及所述調節拉鉤固定，所述調節拉鉤中心開孔以供所述手柄穿過，且在開孔處倒角以與所述錘頭外錐面貼合，所述手柄在外露調節拉鉤的一端與所述錘頭插銷固定，所述可調節夾持鉗為兩個，所述調節拉鉤在對應兩可調節夾持鉗的兩側外延有耳塊，所述可調節夾持鉗在靠近調節塊的一端開設有槽口并在槽口中間段與所述耳塊插銷鉸接，所述槽口在垂直于手柄軸線的方向上貫通以供所述耳塊轉動。

3.根據權利要求1所述的一種新型關節球頭打擊裝置，其特征在于：所述調節拉鉤在遠離可調節夾持鉗的對端對稱式外延有拉鉤，所述拉鉤一端與所述調節拉鉤連為一體，另一端面向所述球頭折彎。

4.根據權利要求1-3任一所述的一種新型關節球頭打擊裝置，其特征在于：所述手柄包括中間金屬桿、手柄快換按鈕以及手柄外殼，所述中間金屬桿以所述手柄外殼軸線方向內嵌固定，其前端端面中心開設有特征接口以與所述打擊桿裝配固定，其底端開設有中心通孔以用于手術中克氏針或斯氏針通過，其前端側壁開設有以垂直于其軸向貫通的第一凹槽，所述手柄快插按鈕活動固定在所述第一凹槽內并以垂直于所述手柄軸向的方向?qū)λ鍪直鷶D壓限位。

5.根據權利要求4所述的一種新型關節球頭打擊裝置，其特征在于：所述打擊桿一端為球狀的打擊器接口，另一端為調節螺紋桿以螺紋配合所述調節塊。

6.根據權利要求5所述的一種新型關節球頭打擊裝置，其特征在于：所述手柄快換按鈕包括按鈕彈簧、彈簧限位立柱以及裝配銷，所述中間金屬桿在對應特征接口外側還開設有銷孔，所述銷孔與所述第一凹槽連通，所述手柄快換按鈕在其對應插入向的端面中心開設有中心圓孔，所述裝配銷插入所述銷孔以對所述手柄快換按鈕限位，所述按鈕彈簧一端與所述第一凹槽內壁固定，另一端與所述彈簧限位立柱固定，所述彈簧限位立柱穿過所述中心圓孔以擠壓限位所述打擊器接口。

7.根據權利要求4所述的一種新型關節球頭打擊裝置，其特征在于：所述手柄外殼外表面開設有多處以其軸向等距繞布的第二凹槽，其材質為塑料、木質或金屬，對應塑料材質的所述手柄外殼為包膠一體成型。

8.根據權利要求1-3任一所述的一種新型關節球頭打擊裝置，其特征在于：所述機器人導航模塊包括導航接桿、導航彈簧、導航按鈕，

9.根據權利要求8所述的一種新型關節球頭打擊裝置，其特征在于：所述機器人導航模塊接口同軸固定在所述手柄上，其上開設有垂直與手柄軸線方向的圓錐形插槽以及與手柄軸線方向同向的圓形插槽，所述圓錐形插槽用以與所述圓錐形插頭裝配，所述圓形插槽用以所述圓形插頭插入。

10.根據權利要求8所述的一種新型關節球頭打擊裝置，其特征在于：所述導航接桿一端與所述手柄連接打擊桿的端面平齊，另一端以所述手柄軸向折彎且位于手柄一側。

技術總結
本發明提出了一種新型關節球頭打擊裝置，解決了傳統關節球頭打擊裝置定位精度差、球頭易松動脫落等問題，其主要方案包括：基于現有打擊裝置結構，在對應手柄連接打擊桿處還固定有機器人導航模塊接口，以活動固定有機器人導航模塊，同時在打擊桿側壁還固定有調節限位模塊，所述調節限位模塊包括調節塊、可調節夾持鉗以及調節件，所述調節塊活動固定在所述手柄上并以手柄軸向可調節移位，所述可調節夾持鉗至少包括兩個，其一端以手柄軸線對稱式鉸接在調節塊兩側，另一端末端以垂直于手柄軸線方向相對凸起并擠壓接觸球頭頂面外緣，所述調節件與所述手柄相對獨立，其能夠調節所述可調節夾持鉗端部開口幅度，并以所述手柄軸線方向擠壓所述錘頭。

技術研發人員：周嘉宏,陳柄泉,劉晉東,李恩,楊旻
受保護的技術使用者：常州埃斯頓醫療科技有限公司
技術研發日：
技術公布日：2025/4/28
