本技術涉及輸氧管，具體為一種呼吸內科用輸氧管。

背景技術：

1、在現有技術中輸氧管是呼吸內科中極為常見的醫療設備之一；輸氧管是一種醫療設備，用于將氧氣從氧源輸送到患者的呼吸器官，以輔助患者呼吸，提高人體血氧飽和度。常見用pvc輸氧管、pe輸氧管和液氧管等。

2、而在現有技術中輸氧管相互連接時一般是簡單的利用過盈連接進行固定的，雖然可以保證密封，但是在輸氧管受到拽拉時，其連接處很容易發生脫落；因此針對這一問題需要一種呼吸內科用輸氧管進行改進。

技術實現思路

1、本實用新型的目的在于提供一種呼吸內科用輸氧管，以解決上述背景技術中提出的問題。

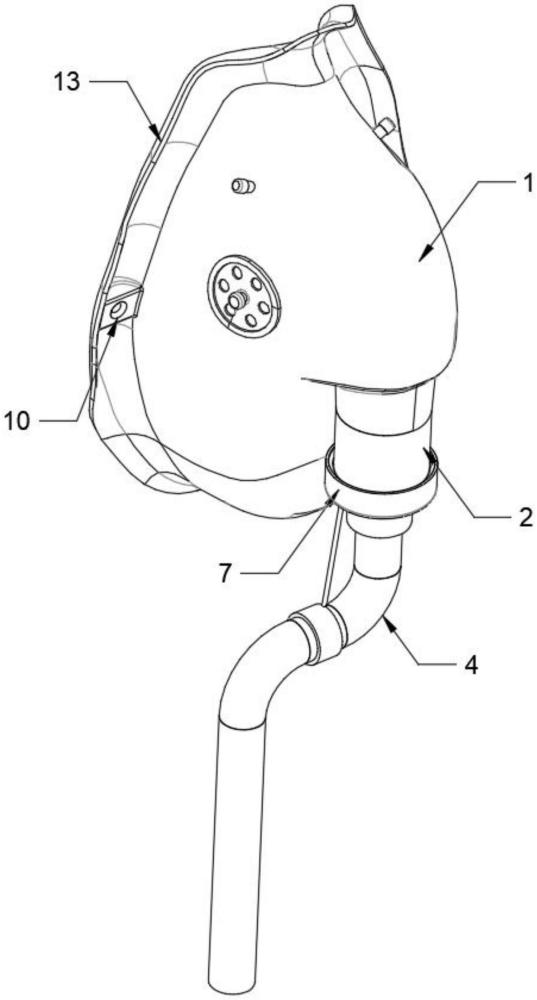

2、為實現上述目的，本實用新型提供如下技術方案：一種呼吸內科用輸氧管，包括氧氣面罩，所述氧氣面罩下端固定設置有連接口，所述連接口內部活動卡合設置有連接頭，所述連接頭下端固定設置有氧氣管，所述連接頭與連接口之間設置有防止連接頭和連接口松動的卡合機構，所述卡合機構包括限位環、倒角、套筒、限位片，所述連接口外側表面固定設置有限位環，所述限位環下端外側表面設置有倒角，所述連接頭外側表面固定設置有套筒，所述套筒內側側壁固定設置有限位片。

3、優選的，所述限位片為彈性塑料材料，所述限位片傾斜設置在套筒內部；在連接頭插入到連接口內部時；限位環會相對于限位片發生順著的相對運動；也就是限位環會順著限位片的傾斜方向下移；從而可以擠壓限位片使得限位片彎曲，如此限位片不會阻礙連接頭插入到連接口內部；反之當想要將連接頭從連接口中拔出時；限位片會形成倒刺，阻止限位環上移，如此可以阻止連接頭和連接口相互分離；從而有效防止由于拽拉導致的輸氧管與呼吸面罩連接處的松動。

4、優選的，所述連接頭外側表面均勻固定設置有若干密封圈；通過密封圈可以提高連接頭與連接口之間的連接密封性。

5、優選的，所述氧氣面罩表面兩側均開設有安裝孔，通過安裝孔可以方便穿過扎帶；然后將氧氣面罩佩戴固定在患者的口鼻處。

6、優選的，所述氧氣管外側表面固定設置有固定環，所述固定環上端固定設置有彈性連接繩，所述彈性連接繩靠近套筒的一端與套筒之間固定連接；通過彈性連接繩和套筒如圖3所示，可以將氧氣管吊起一節；此時如果氧氣管中固定環下端的部分受到拽拉；只有將彈性連接繩完全拉長，隨后再次拽拉氧氣管；才會使得連接口與連接頭處受到壓力；如此彈性連接繩和固定環可以起到一定的緩沖作用；從而可以進一步防止連接處松動。

7、優選的，所述氧氣面罩外側表面固定設置有軟墊，通過軟墊可以提高本裝置佩戴的舒適性。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型在連接頭插入到連接口內部時；限位環會相對于限位片發生順著的相對運動；也就是限位環會順著限位片的傾斜方向下移；從而可以擠壓限位片使得限位片彎曲，如此限位片不會阻礙連接頭插入到連接口內部；反之當想要將連接頭從連接口中拔出時；限位片會形成倒刺，阻止限位環上移，如此可以阻止連接頭和連接口相互分離；從而有效防止由于拽拉導致的輸氧管與呼吸面罩連接處的松動。

10、2、本實用新型使用時通過彈性連接繩和套筒，可以將氧氣管吊起一節；此時如果氧氣管中固定環以下的部分受到拽拉；只有將彈性連接繩完全拉長，隨后再次拽拉氧氣管；才會使得連接口與連接頭處受到壓力；如此彈性連接繩和固定環可以起到一定的緩沖作用；從而可以進一步防止連接處松動。

技術特征：

1.一種呼吸內科用輸氧管，包括氧氣面罩(1)，其特征在于：所述氧氣面罩(1)下端固定設置有連接口(2)，所述連接口(2)內部活動卡合設置有連接頭(3)，所述連接頭(3)下端固定設置有氧氣管(4)，所述連接頭(3)與連接口(2)之間設置有防止連接頭(3)和連接口(2)松動的卡合機構，所述卡合機構包括限位環(5)、倒角(6)、套筒(7)、限位片(8)，所述連接口(2)外側表面固定設置有限位環(5)，所述限位環(5)下端外側表面設置有第一倒角(6)，所述連接頭(3)外側表面固定設置有套筒(7)，所述套筒(7)內側側壁固定設置有限位片(8)。

2.根據權利要求1所述的一種呼吸內科用輸氧管，其特征在于：所述限位片(8)為彈性塑料材料，所述限位片(8)傾斜設置在套筒(7)內部。

3.根據權利要求1所述的一種呼吸內科用輸氧管，其特征在于：所述連接頭(3)外側表面均勻固定設置有若干密封圈(9)。

4.根據權利要求1所述的一種呼吸內科用輸氧管，其特征在于：所述氧氣面罩(1)表面兩側均開設有安裝孔(10)。

5.根據權利要求1所述的一種呼吸內科用輸氧管，其特征在于：所述氧氣管(4)外側表面固定設置有固定環(11)，所述固定環(11)上端固定設置有彈性連接繩(12)，所述彈性連接繩(12)靠近套筒(7)的一端與套筒(7)之間固定連接。

6.根據權利要求1所述的一種呼吸內科用輸氧管，其特征在于：所述氧氣面罩(1)外側表面固定設置有軟墊(13)。

技術總結
本技術公開了一種呼吸內科用輸氧管，包括氧氣面罩，所述氧氣面罩下端固定設置有連接口，所述連接口內部活動卡合設置有連接頭，所述連接頭下端固定設置有氧氣管，所述連接頭與連接口之間設置有防止連接頭和連接口松動的卡合機構，所述卡合機構包括限位環、倒角、套筒、限位片，所述連接口外側表面固定設置有限位環，所述限位環下端外側表面設置有倒角，所述連接頭外側表面固定設置有套筒，所述套筒內側側壁固定設置有限位片。本技術的呼吸管與氧氣面罩連接部分設置有防松機構，可以有效防止由于拽拉導致的輸氧管與呼吸面罩連接處的松動，從而可以提高本裝置的使用效果。
