本技術涉及水光儀，尤其涉及一種水光儀。

背景技術：

1、角質層是人體皮膚的天然保護層，角質層厚約10-40μm，是一層死組織，雖然沒有血管和神經，但卻是精華液經皮吸收的控釋層，如果涂抹在人體皮膚上的精華液中的有效成分無法透過角質層，或僅有極少部分可以透過角質層，則將直接影響美容效果。

2、微針晶片是根據人體皮膚結構開發的納米促滲專用工具，它是由單晶硅經過納米技術工藝雕刻而成。微針晶片的表面是一系列微針陣列，微針可以刺穿角質層，打通通往真皮層的通道，使得精華液能夠更容易滲透到真皮細胞中。

3、目前，市面上具有微針晶片的美容產品，即水光儀存在的問題是，微針晶片接觸人體皮膚的刺激程度不易控制，且對微針刺激的感受也存在個體差異，會導致部分用戶對微針的刺激感到不適。

4、因此，需要對現有技術進行改進。

5、以上信息作為背景信息給出只是為了輔助理解本公開，并沒有確定或者承認任意上述內容是否可用作相對于本公開的現有技術。

技術實現思路

1、本實用新型提供一種水光儀，可減輕微針刺激造成的不適，提高使用體驗。

2、為實現上述目的，本實用新型提供以下的技術方案：

3、一種水光儀，包括殼體和微針裝置；其中，

4、所述微針裝置通過彈性件可彈性活動地設置在所述殼體。

5、進一步地，所述水光儀中，還包括控制機構和驅動機構；

6、所述控制機構設置在所述殼體內，且與所述驅動機構電性連接；

7、所述驅動機構設置在所述殼體內，且與所述微針裝置連接，用于驅動所述微針裝置運動。

8、進一步地，所述水光儀中，所述殼體包括主體部和頭部；

9、所述微針裝置通過所述彈性件可彈性活動地設置在所述頭部；

10、所述驅動機構設置在所述主體部?jī)?nèi)，且與所述頭部連接，用于驅動所述頭部運動。

11、進一步地，所述水光儀中，所述主體部和所述頭部中的一者開設有安裝口，另一者可插設在所述安裝口內。

12、進一步地，所述水光儀還包括安裝座；

13、所述安裝座通過所述彈性件可彈性活動地與所述頭部連接；

14、所述微針裝置設置在所述安裝座。

15、進一步地，所述水光儀中，還包括霧化組件；

16、所述霧化組件設置在殼體內，用于將液體進行霧化并噴出。

17、進一步地，所述水光儀中，所述霧化組件包括霧化機構和供氣機構；

18、所述供氣機構設置在所述主體部?jī)?nèi)，用于向所述霧化機構內輸送氣體；

19、所述霧化機構設置在所述頭部?jī)?nèi)，用于利用氣體將液體進行霧化并噴出。

20、進一步地，所述水光儀中，所述霧化機構包括霧化倉，所述霧化倉開設有進氣口、出氣口、進液口和出液口，所述霧化倉內設置有氣體流道和液體流道；

21、所述液體流道的一端與所述進液口連通，所述液體流道的另一端與所述出液口連通；

22、所述氣體流道的一端與所述進氣口連通，所述氣體流道的另一端與所述出氣口連通；

23、所述進氣口與所述供氣機構連通，所述出氣口圍繞部分或全部所述出液口。

24、進一步地，所述水光儀中，所述安裝座開設有霧化出口，所述霧化出口與所述出液口連通；

25、所述微針裝置對應所述霧化出口的位置開設有避讓孔。

26、進一步地，所述水光儀中，還包括保護蓋；

27、所述保護蓋蓋設在所述頭部對應所述微針裝置的位置。

28、與現有技術相比，本實用新型具有以下有益效果：

29、本實用新型提供的一種水光儀，包括殼體和微針裝置，通過將微針裝置設計成通過彈性件可彈性活動地設置在殼體，使得當微針裝置接觸人體皮膚時，可在彈性件的彈性作用下與殼體發生相對運動，與人體皮膚也發生相對運動，以撤去部分外力而達到緩沖效果，從而減輕微針刺激造成的不適，提高了使用體驗。

30、本實用新型具有其它的特性和優點，這些特性和優點從并入本文中的附圖和隨后的具體實施方式中將是顯而易見的，或者將在并入本文中的附圖和隨后的具體實施方式中進行詳細陳述，這些附圖和具體實施方式共同用于解釋本實用新型的特定原理。

技術特征：

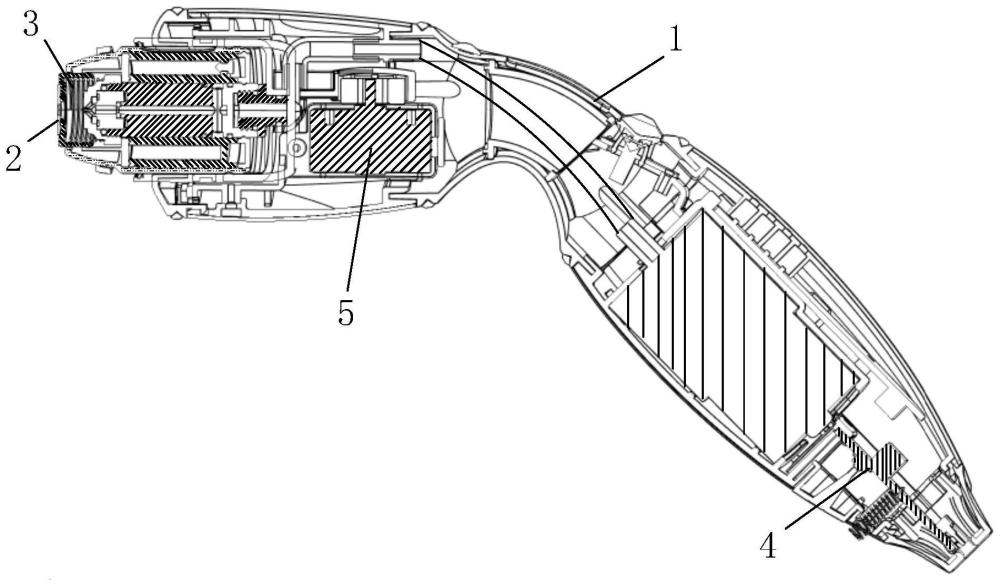

1.一種水光儀，其特征在于，包括殼體(1)和微針裝置(2)；其中，所述微針裝置(2)通過彈性件(3)可彈性活動地設置在所述殼體(1)；

2.根據權利要求1所述的水光儀，其特征在于，所述殼體(1)包括主體部(101)和頭部(102)；

3.根據權利要求2所述的水光儀，其特征在于，所述主體部(101)和所述頭部(102)中的一者開設有安裝口(103)，另一者可插設在所述安裝口(103)內。

4.根據權利要求2所述的水光儀，其特征在于，所述水光儀還包括安裝座(104)；

5.根據權利要求4所述的水光儀，其特征在于，還包括霧化組件；

6.根據權利要求5所述的水光儀，其特征在于，所述霧化組件包括霧化機構(6)和供氣機構(7)；

7.根據權利要求6所述的水光儀，其特征在于，所述霧化機構(6)包括霧化倉(601)，所述霧化倉(601)開設有進氣口(602)、出氣口(603)、進液口(604)和出液口(605)，所述霧化倉(601)內設置有氣體流道(606)和液體流道(607)；

8.根據權利要求7所述的水光儀，其特征在于，所述安裝座(104)開設有霧化出口(8)，所述霧化出口(8)與所述出液口(605)連通；

9.根據權利要求6所述的水光儀，其特征在于，還包括保護蓋(10)；

技術總結
本技術涉及水光儀技術領域，公開了一種水光儀，包括殼體和微針裝置；微針裝置通過彈性件可彈性活動地設置在殼體。本技術提供的一種水光儀，通過將微針裝置設計成通過彈性件可彈性活動地設置在殼體，使得當微針裝置接觸人體皮膚時，可在彈性件的彈性作用下與殼體發生相對運動，與人體皮膚也發生相對運動，以撤去部分外力而達到緩沖效果，從而減輕微針刺激造成的不適，提高了使用體驗。

技術研發人員：李恒
受保護的技術使用者：深圳金茉科技有限公司
技術研發日：20240401
技術公布日：2025/4/28
