本技術涉及中西醫結合臨床精神內科；具體為一種患者制動約束器。

背景技術：

1、患者制動約束器主要可以有效地限制患者在床上的活動范圍，避免患者意外摔下床而導致受傷，某些情況下，患者需要保持相對固定的體位或姿勢以確保治療效果，制動約束器可以幫助患者保持正確的姿勢，促進治療效果的實現，對于需要長時間臥床的患者，制動約束器可以減輕護理人員的負擔，提高工作效率，確保患者得到持續的照護和監護。

2、目前，現有的約束器在使用過程中，手腕處的尺寸大小不便于調節，且透氣性不佳壓迫感較強，在長時間佩戴過后，可能會出現壓瘡、皮膚受損的情況，不利于對患者進行保護，在一定程度上影響了患者的健康，且在對約束器長度尺寸進行固定時，固定孔位存在一定距離，可能會出現固定尺寸不夠精細，患者存在一定的活動空間的情況，不便于對患者進行精細化約束，在一定程度上降低了設備的實用性。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供了一種患者制動約束器，以解決上述背景技術中存在的問題。

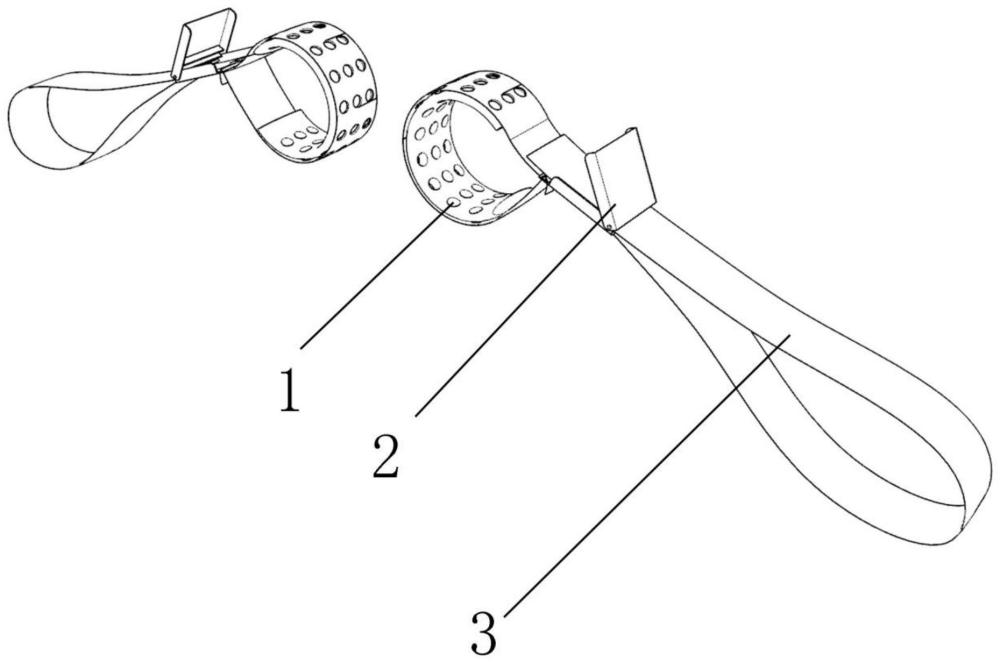

2、本實用新型提供如下技術方案：一種患者制動約束器，包括：

3、腕帶，所述腕帶包括有外繩帶；

4、調節機構，所述調節機構包括有下板和日字扣，且下板一端的外表面固定連接有固定帶，并且日字扣一端的外表面與外繩帶一端的外表面固定連接。

5、優選的，所述腕帶還包括有內墊，且內墊的外部表面固定連接于外繩帶的內部表面上，所述外繩帶和內墊外表面的內部皆開設有通孔，且通孔的位置相互進行對應，并且通孔開設有多組。

6、優選的，所述日字扣內部的中間位置處設置有連接桿，且外繩帶另一端的外表面覆蓋于連接桿的外表面上。

7、優選的，所述調節機構還包括有鉸接軸，且鉸接軸插設于下板一端表面的內部，所述下板設為凹型，且日字扣另一端的外表面固定連接于下板另一端下部的外表面上，所述下板的另一端鉸接鏈接有上板，且上板同設為凹型，并且上板內部凹槽尺寸與下板外部表面尺寸相適配。

8、優選的，所述鉸接軸插設于下板與上板鉸接連接處的內部，且鉸接軸的兩端均設置有限位塊，所述上板內部凹槽一端的外表面上固定連接有齒片，且齒片的長度尺寸小于下板內部凹槽的寬度尺寸，并且齒片設為兩組。

9、優選的，所述固定帶的另一端插設于下板內部鉸接軸下方位置處，且固定帶的另一端貫穿下板的內部。

10、本實用新型的技術效果和優點：

11、1、本使用新型通過設置腕帶和日字扣，且外繩帶和內墊外表面的內部開設有多組通孔，通過日字扣可對腕帶的直徑尺寸大小進行調節，從而使得患者在長時間佩戴過后，減小出現壓瘡、皮膚受損的可能性，有利于對患者的保護，在一定程度上保證了患者的健康。

12、2、通過設置調節機構和固定帶，抽拉固定帶至合適的長度，通過旋轉上板即可讓齒片的下端卡齒嵌入在固定帶外表面的內部，且可嵌入固定帶外表面的任意位置，對其長度尺寸進行精細固定，使得患者的活動空間得到限制，便于對患者進行精細化約束，在一定程度上提升了設備的實用性。

技術特征：

1.一種患者制動約束器，其特征在于，包括：

2.根據權利要求1所述的一種患者制動約束器，其特征在于：所述腕帶(1)還包括有內墊(12)，且內墊(12)的外部表面固定連接于外繩帶(11)的內部表面上，所述外繩帶(11)和內墊(12)外表面的內部皆開設有通孔，且通孔的位置相互進行對應，并且通孔開設有多組。

3.根據權利要求1所述的一種患者制動約束器，其特征在于：所述日字扣(22)內部的中間位置處設置有連接桿，且外繩帶(11)另一端的外表面覆蓋于連接桿的外表面上。

4.根據權利要求1所述的一種患者制動約束器，其特征在于：所述固定帶(3)的另一端插設于下板(21)內部鉸接軸(23)下方位置處，且固定帶(3)的另一端貫穿下板(21)的內部。

技術總結
本技術涉及中西醫結合臨床精神內科技術領域，且公開了一種患者制動約束器，包括腕帶，所述腕帶包括有外繩帶；調節機構，所述調節機構包括有下板和日字扣，且下板一端的外表面固定連接有固定帶，并且日字扣一端的外表面與外繩帶一端的外表面固定連接，本技術通過設置腕帶和日字扣，且外繩帶和內墊外表面的內部開設有多組通孔，通過日字扣可對腕帶的直徑尺寸大小進行調節，從而使得患者在長時間佩戴過后，減小出現壓瘡、皮膚受損的可能性，有利于對患者的保護，在一定程度上保證了患者的健康通過設置調節機構和固定帶，抽拉固定帶至合適的長度，通過旋轉上板即可讓齒片的下端卡齒嵌入在固定帶外表面的內部。

技術研發人員：于涵
受保護的技術使用者：于涵
技術研發日：20240429
技術公布日：2025/4/28
