本技術涉及醫療設備領域，尤其涉及一種醫療儀器通用支架。

背景技術：

1、醫療儀器是指用于診斷、治療或監測疾病和健康狀況的設備，而為了提高設備的靈活性、安全性和易用性，部分醫療儀器會使用通用支架進行支撐，而部分通用支架為了便于調節位置，會在底部加裝多組萬向輪，但是其在停放的時候，需要逐個對萬向輪進行固定，過于麻煩。

2、經檢索，中國專利公告號：cn220237021u公開了一種醫療儀器通用支架，包括底座、支撐臺、儀器安裝板、收納抽屜，所述底座的頂部固定安裝有支撐桿，所述支撐桿的頂部開設有第一調節槽，所述第一調節槽的內側上端活動連接有內桿，所述內桿的頂部固定安裝有調節座，所述調節座的頂部開設有第二調節槽，所述第二調節槽的內側滑動連接有滑塊。該醫療儀器通用支架，通過設置的儀器安裝板便于安裝醫療儀器，收納抽屜可用于存儲醫療器件，通過設置的滑塊、調節座、第二調節槽、凸起、板體、長槽、凹形把手、第二插孔、滾輪、第二插銷、拉環、第二彈簧的相互配合可以方便調節支撐臺的水平位置，無需調整底座的位置即可實現醫療儀器的位置調節，增加了便捷性。

3、上述技術中，通過其設計的結構，雖然有一定的改進，但是其所設置的收納抽屜雖然加裝了隔板，可對醫療物品進行分類存放，但是每次取物品的時候，需要將抽屜完全打開，進行翻找，過于麻煩，同時，提設置的通用支架，靈活性過低，在需要移動位置的時候，可能要靠搬運，過于麻煩，為此提出一種醫療儀器通用支架來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種醫療儀器通用支架，旨在改善了現有技術中部分醫療儀器通用支架在停放的時候，過于麻煩，實用性過低的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種醫療儀器通用支架，包括支撐架，所述支撐架底端的前表面開設有通槽一，所述支撐架下表面固定連接有底座，所述底座內壁設置有移動組件，所述底座上表面右端開設有矩形槽二，所述支撐架外壁設置有收納組件，所述移動組件包括環形座，所述環形座滑動連接在底座的內壁，所述環形座下表面設置有滾輪，所述環形座上表面固定連接有滑桿，所述滑桿貫穿滑動連接在底座的上表面，所述滑桿滑動連接在支撐架底端的內壁。

3、進一步地，所述收納組件包括矩形殼，所述矩形殼設置在支撐架的外壁，所述矩形殼內壁滑動連接有收納盒，所述矩形殼內壁的右端開設有矩形槽一，所述收納盒右表面開設有通槽二。

4、此外，所述滑桿前表面的頂端貫穿固定連接有圓桿，所述圓桿前端外壁轉動連接有圓環，所述圓環右表面固定連接有伸縮桿，所述伸縮桿右表面固定連接有連接桿。

5、優選地，所述移動組件還包括支撐塊，所述固定連接在底座的上表面，所述伸縮桿鉸接在支撐塊的內壁，所述矩形槽二內壁滑動連接有固定塊，所述連接桿接觸在固定塊的上表面。

6、優選地，所述固定塊上表面設置弧形面，且與連接桿相適配。所述收納盒前端內壁通過彈簧彈性連接有卡塊，所述卡塊滑動連接在收納盒前端的內壁，所述彈簧一端固定連接在收納盒前端的內壁，所述彈簧另一端固定連接在卡塊的下表面所述卡塊上表面設置為斜面。

7、優選地，所述卡塊右表面底端固定連接有推把，所述推把滑動連接在通槽二的內壁。所述收納盒右表面設置有魔術貼，所述魔術貼右表面固定連接有提示板。

8、通過上述技術方案的實施，本實用新型能夠實現如下有益的技術效果。

9、首選，在本實用新型中，通過設置的移動組件，可提高支撐架的靈活性，便于移動醫療儀器，并且可通過移動組件中結構之間的配合，可以控制移動輪的高低，從而達到快速停放支撐架的目的，提高了實用性。

10、其次，本實用新型通過設置的收納組件，可對存儲醫療器件進行分類存放，醫護人員可以根據需求通過提示板打開不同組的收集盒，不需要進行翻找醫療器件，提高了工作效率，通過提示板可以進行更換，醫護人員可以隨心分類存放。

技術特征：

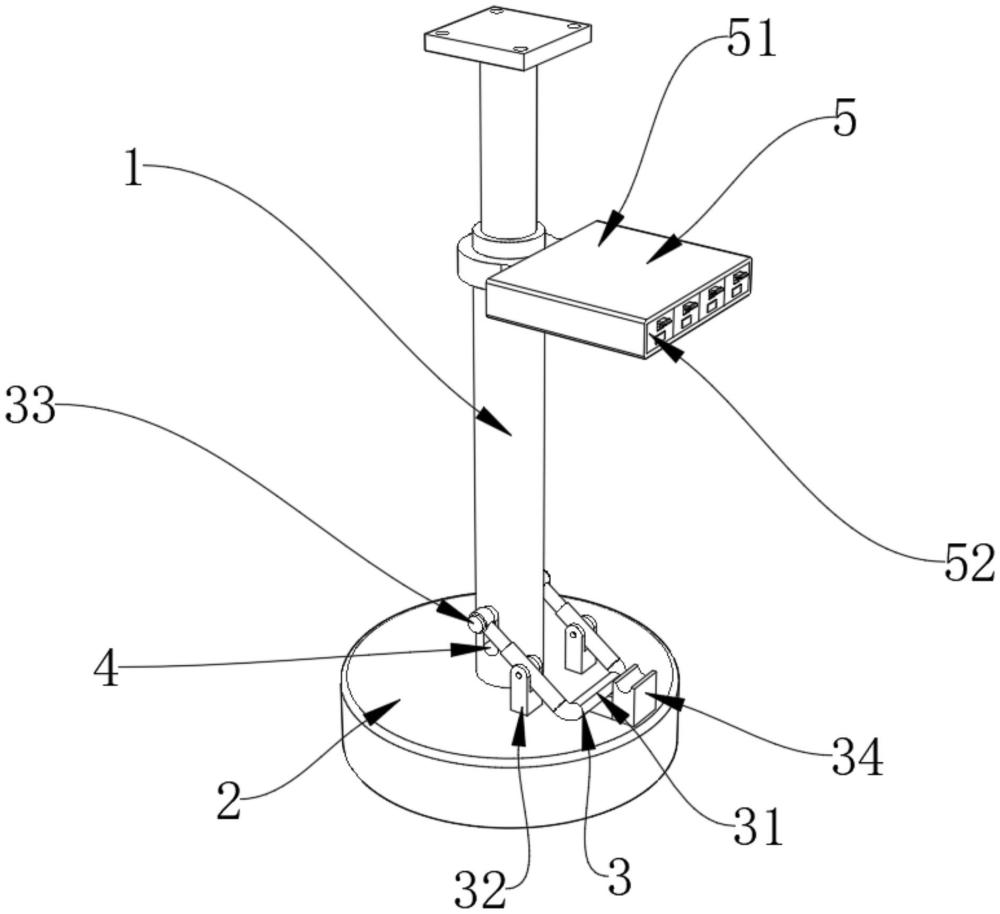

1.一種醫療儀器通用支架，包括支撐架(1)，其特征在于：所述支撐架(1)底端的前表面開設有通槽一(4)，所述支撐架(1)下表面固定連接有底座(2)，所述底座(2)內壁設置有移動組件(3)，所述底座(2)上表面右端開設有矩形槽二(6)，所述支撐架(1)外壁設置有收納組件(5)，所述移動組件(3)包括環形座(36)，所述環形座(36)滑動連接在底座(2)的內壁，所述環形座(36)下表面設置有滾輪，所述環形座(36)上表面固定連接有滑桿(35)，所述滑桿(35)貫穿滑動連接在底座(2)的上表面，所述滑桿(35)滑動連接在支撐架(1)底端的內壁。

2.根據權利要求1所述的一種醫療儀器通用支架，其特征在于：所述收納組件(5)包括矩形殼(51)，所述矩形殼(51)設置在支撐架(1)的外壁，所述矩形殼(51)內壁滑動連接有收納盒(52)，所述矩形殼(51)內壁的右端開設有矩形槽一(58)，所述收納盒(52)右表面開設有通槽二(59)。

3.根據權利要求1所述的一種醫療儀器通用支架，其特征在于：所述滑桿(35)前表面的頂端貫穿固定連接有圓桿(33)，所述圓桿(33)前端外壁轉動連接有圓環(38)，所述圓環(38)右表面固定連接有伸縮桿(37)，所述伸縮桿(37)右表面固定連接有連接桿(31)。

4.根據權利要求3所述的一種醫療儀器通用支架，其特征在于：所述移動組件(3)還包括支撐塊(32)，所述支撐塊(32)固定連接在底座(2)的上表面，所述伸縮桿(37)鉸接在支撐塊(32)的內壁，所述矩形槽二(6)內壁滑動連接有固定塊(34)，所述連接桿(31)接觸在固定塊(34)的上表面。

5.根據權利要求4所述的一種醫療儀器通用支架，其特征在于：所述固定塊(34)上表面設置弧形面，且與連接桿(31)相適配。

6.根據權利要求2所述的一種醫療儀器通用支架，其特征在于：所述收納盒(52)前端內壁通過彈簧(55)彈性連接有卡塊(54)，所述卡塊(54)滑動連接在收納盒(52)前端的內壁，所述彈簧(55)一端固定連接在收納盒(52)前端的內壁，所述彈簧(55)另一端固定連接在卡塊(54)的下表面，所述卡塊(54)上表面設置為斜面。

7.根據權利要求6所述的一種醫療儀器通用支架，其特征在于：所述卡塊(54)右表面底端固定連接有推把(53)，所述推把(53)滑動連接在通槽二(59)的內壁。

8.根據權利要求2所述的一種醫療儀器通用支架，其特征在于：所述收納盒(52)右表面設置有魔術貼(57)，所述魔術貼(57)右表面固定連接有提示板(56)。

技術總結
本技術涉及醫療設備領域，公開了一種醫療儀器通用支架，包括支撐架，所述支撐架底端的前表面開設有通槽一，所述支撐架下表面固定連接有底座，所述底座內壁設置有移動組件，所述底座上表面右端開設有矩形槽二，所述支撐架外壁設置有收納組件，所述移動組件包括環形座，所述環形座滑動連接在底座的內壁，所述環形座下表面設置有滾輪，環形座上表面固定連接有滑桿，滑桿貫穿滑動連接在底座的上表面，滑桿滑動連接在支撐架底端的內壁。本技術中，通過設置的移動組件，可提高支撐架的靈活性，便于移動醫療儀器，并且可通過移動組件中結構之間的配合，可以控制移動輪的高低，從而達到快速停放支撐架的目的，提高了實用性。

技術研發人員：李春燕
受保護的技術使用者：青島市即墨區人民醫院
技術研發日：20240513
技術公布日：2025/4/28
