本技術涉及醫療器械領域，尤其涉及一種口腔ct鉛圍脖保護套結構。

背景技術：

1、在醫療影像診斷領域，特別是口腔ct掃描過程中，確保患者和醫護人員的安全，減少輻射暴露是至關重要的，口腔ct鉛圍脖保護套作為一種重要的防護設備，被廣泛應用于臨床實踐中，旨在降低患者在接受口腔ct檢查時受到的輻射劑量，同時保護醫護人員免受不必要的輻射風險。

2、經檢索，中國專利公告號：cn220158266u公開了一種口腔ct鉛圍脖保護套，該實用包括：保護套本體，其包括圍脖本體和前巾體；將鉛圍脖包設于其內部；所述圍脖本體為多層，其內設有氣囊固定層和附加層。該實用新型的一種口腔ct鉛圍脖保護套，通過設置該保護套，可對鉛圍脖進行防護，滿足院感要求、減少患者交叉感染的概率，同時可根據不同患者的使用需求調節。

3、上述技術中，雖實現了對鉛圍脖進行防護，減少患者交叉感染的概率，同時可根據不同患者的使用需求調節，但是由于患者之間體型各異，頸部的長度也存在顯著差異，這在一定程度上限制了鉛圍脖的適用性，為此提出一種口腔ct鉛圍脖保護套結構來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種口腔ct鉛圍脖保護套結構，旨在改善了現有技術中“由于患者之間體型各異，頸部的長度也存在顯著差異，這在一定程度上限制了鉛圍脖的適用性”的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種口腔ct鉛圍脖保護套結構，包括鉛圍脖本體，所述鉛圍脖本體左側頂端設置有魔術貼，所述鉛圍脖本體外壁套接有保護套本體，所述鉛圍脖本體頂端固定連接有滑道，所述滑道頂端設置有固定組件，所述固定組件包括滑塊，所述滑塊底端外壁滑動連接在滑道頂端內壁，所述滑塊后側內壁滑動連接有拉桿，所述拉桿前端固定連接有限位板。

3、作為上述技術方案的進一步描述：

4、所述拉桿與滑塊通過壓縮彈簧彈性連接，所述滑塊內壁設置有卡柱，所述卡柱頂端固定連接有固定板。

5、作為上述技術方案的進一步描述：

6、所述固定板頂端固定連接有限位柱，所述限位柱頂端外壁插接在保護套本體內壁，所述固定板底端固定連接在鉛圍脖本體上側。

7、作為上述技術方案的進一步描述：

8、所述滑塊前端設置有調節組件，所述調節組件包括固定桿，所述固定桿外側滑動連接在滑塊內壁，所述固定桿頂端內壁轉動連接有拉環。

9、作為上述技術方案的進一步描述：

10、所述固定桿與滑塊通過復位彈簧彈性連接，所述滑道底端內壁開設有限位孔，所述固定桿底端外壁滑動在限位孔內壁。

11、作為上述技術方案的進一步描述：

12、所述復位彈簧與壓縮彈簧設置為塑料材質。

13、作為上述技術方案的進一步描述：

14、所述保護套本體設置為全棉面料。

15、作為上述技術方案的進一步描述：

16、所述卡柱底端外側開設有限位槽。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過調節組件、鉛圍脖本體和固定組件的配合使用，實現了對鉛圍脖本體寬度的靈活調節，從而提高鉛圍脖的適應性和使用便捷性，提供均勻的防護效果。

19、2、本實用新型中，通過固定組件和鉛圍脖本體的配合使用，能夠迅速且高效地安裝保護套，確保了保護套的穩定性和安全性，使得鉛圍脖本體在使用中能夠得到有效的保護。

技術特征：

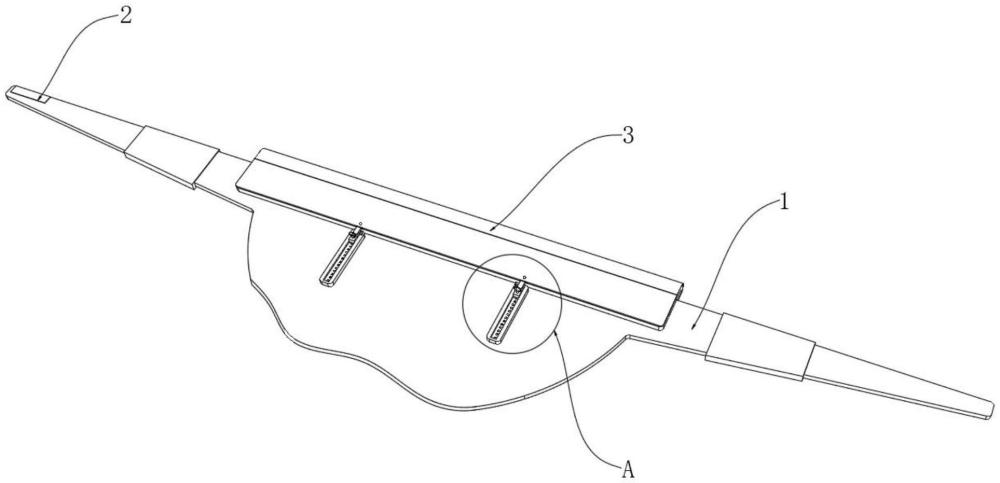

1.一種口腔ct鉛圍脖保護套結構，包括鉛圍脖本體(1)，其特征在于：所述鉛圍脖本體(1)左側頂端設置有魔術貼(2)，所述鉛圍脖本體(1)外壁套接有保護套本體(3)，所述鉛圍脖本體(1)頂端固定連接有滑道(4)，所述滑道(4)頂端設置有固定組件，所述固定組件包括滑塊(51)，所述滑塊(51)底端外壁滑動連接在滑道(4)頂端內壁，所述滑塊(51)后側內壁滑動連接有拉桿(52)，所述拉桿(52)前端固定連接有限位板(53)，所述拉桿(52)與滑塊(51)通過壓縮彈簧(54)彈性連接，所述滑塊(51)內壁設置有卡柱(57)，所述卡柱(57)頂端固定連接有固定板(55)，所述固定板(55)頂端固定連接有限位柱(56)，所述限位柱(56)頂端外壁插接在保護套本體(3)內壁，所述固定板(55)底端固定連接在鉛圍脖本體(1)上側。

2.根據權利要求1所述的一種口腔ct鉛圍脖保護套結構，其特征在于：所述滑塊(51)前端設置有調節組件，所述調節組件包括固定桿(61)，所述固定桿(61)外側滑動連接在滑塊(51)內壁，所述固定桿(61)頂端內壁轉動連接有拉環(62)。

3.根據權利要求2所述的一種口腔ct鉛圍脖保護套結構，其特征在于：所述固定桿(61)與滑塊(51)通過復位彈簧(63)彈性連接，所述滑道(4)底端內壁開設有限位孔(64)，所述固定桿(61)底端外壁滑動在限位孔(64)內壁。

4.根據權利要求3所述的一種口腔ct鉛圍脖保護套結構，其特征在于：所述復位彈簧(63)與壓縮彈簧(54)設置為塑料材質。

5.根據權利要求1所述的一種口腔ct鉛圍脖保護套結構，其特征在于：所述保護套本體(3)設置為全棉面料。

6.根據權利要求1所述的一種口腔ct鉛圍脖保護套結構，其特征在于：所述卡柱(57)底端外側開設有限位槽。

技術總結
本技術涉及醫療器械領域，公開了一種口腔CT鉛圍脖保護套結構，包括鉛圍脖本體，所述鉛圍脖本體左側頂端設置有魔術貼，所述鉛圍脖本體外壁套接有保護套本體，所述鉛圍脖本體頂端固定連接有滑道，所述滑道頂端設置有固定組件，所述固定組件包括滑塊，所述滑塊底端外壁滑動連接在滑道頂端內壁，所述滑塊后側內壁滑動連接有拉桿，所述拉桿前端固定連接有限位板，所述拉桿與滑塊通過壓縮彈簧彈性連接，所述滑塊內壁設置有卡柱，所述卡柱頂端固定連接有固定板。本技術中，通過調節組件、鉛圍脖本體和固定組件的配合使用，實現了對鉛圍脖本體寬度的靈活調節，從而提高鉛圍脖的適應性和使用便捷性。

技術研發人員：袁才雅
受保護的技術使用者：攀鋼集團總醫院
技術研發日：20240516
技術公布日：2025/4/28
