本技術涉及眼內手術用具，尤其涉及一種淚點狹窄切除裝置。

背景技術：

1、淚點又稱淚小點或淚小孔，是位于上、下瞼緣淚乳頭之上的淚道起始管口，為圓形或略作橢圓形的小孔狀結構，淚點直徑為0.2～0.3毫米，并隨年齡而擴大。淚點的作用是引導眼淚從眼睛排入淚道，最終流向鼻腔或排出體外，如果淚點狹窄或因炎癥、結瘢、外傷等因素而閉鎖，就會導致經常流淚，臨床上稱為淚溢癥。淚溢癥除了能夠患者帶來強烈的眼部不適感外，如果眼睛長期淚液浸漬，還容易引起慢性刺激性結膜炎、下瞼和面頰部濕疹性皮炎等。當患者出現淚溢癥后，會頻繁地揩拭眼淚，長期揩拭可致眼瞼外翻，不僅會進一步加重淚溢癥狀導致淚點阻塞，還會影響面部容貌，此時需要進行專門的治療。

2、淚點狹窄或阻塞在治療時，借助高倍放大鏡常能觀察到淚點殘膜，目前的處理方法是利用剪刀自淚點殘跡處插入，進行剪開清除，直至開放淚小點。但在剪除過程中容易造成淚小點的不規則，從而影響淚液的正常流出，另外剪刀比較尖銳，容易劃傷淚小點，造成淚道損傷，從而進一步引起淚溢問題。或借助小梁切開器進行處理，但容易因切割刀刃將淚小點推擠，造成咬切不到、咬切位置不理想等問題，致使清理時間長。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種不會造成淚道損傷，操作方便、簡單，同時可以減少組織損傷，避免引起眼內發癥的淚點狹窄切除裝置。

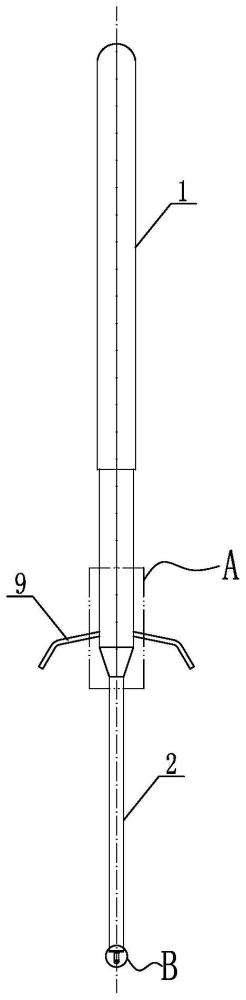

2、為解決上述技術問題，本實用新型的技術方案是：淚點狹窄切除裝置，包括切除操作桿，所述切除操作桿的端部固定連接有切除套管，所述切除操作桿內設有與所述切除套管連通的操作桿內腔，貫穿所述切除套管活動套裝有切除導桿，所述切除導桿的一端延伸至所述操作桿內腔中，且所述操作桿內腔中安裝有與所述切除導桿配合使用的導桿外頂裝置，位于所述操作桿內腔中的所述切除導桿上連接有切除驅動裝置，且所述切除驅動裝置延伸至所述切除操作桿的外側，所述切除導桿的另一端設置為弧面端頭，位于所述弧面端頭內側的所述切除導桿表面設有切除凹口，所述弧面端頭的表面上固定有朝向所述切除凹口延伸的切除動刀。

3、作為優選的技術方案，所述導桿外頂裝置包括固定設于所述操作桿內腔中的固定限位板，與所述固定限位板相對設有活動限位板，所述固定限位板與所述活動限位板之間設有導桿外頂彈簧。

4、作為優選的技術方案，所述活動限位板固定于所述切除導桿的端部。

5、作為優選的技術方案，所述切除套管內設有至少兩個導桿限位套，所述切除導桿貫穿各所述導桿限位套活動設置。

6、作為優選的技術方案，所述切除驅動裝置包括所述切除導桿上連接的至少一個切除手柄，所述切除手柄延伸至所述切除操作桿的外側，且貫穿所述切除手柄設有與所述切除手柄對應配合的適配長孔。

7、作為優選的技術方案，所述切除套管的端部固定連接有弧形的套管端板，所述套管端板上設有便于所述切除導桿來回移動的導桿避讓凹口，所述導桿避讓凹口處固定有與所述切除動刀配合的切除定刀。

8、作為對上述技術方案的改進，所述切除動刀與所述切除定刀分別設置為弧形刀片。

9、由于采用了上述技術方案，淚點狹窄切除裝置，包括切除操作桿，所述切除操作桿的端部固定連接有切除套管，所述切除操作桿內設有與所述切除套管連通的操作桿內腔，貫穿所述切除套管活動套裝有切除導桿，所述切除導桿的一端延伸至所述操作桿內腔中，且所述操作桿內腔中安裝有與所述切除導桿配合使用的導桿外頂裝置，位于所述操作桿內腔中的所述切除導桿上連接有切除驅動裝置，且所述切除驅動裝置延伸至所述切除操作桿的外側，所述切除導桿的另一端設置為弧面端頭，位于所述弧面端頭內側的所述切除導桿表面設有切除凹口，所述弧面端頭的表面上固定有朝向所述切除凹口延伸的切除動刀；本實用新型具有以下有益效果：在自然狀態下，弧面端頭、切除動刀及部分切除凹口位于切除套管的外側，對造成淚點狹窄的殘膜進行切除處理時，通過切除套管將上述結構伸入至淚點內，當殘膜落入切除凹口內時，通過切除驅動裝置與導桿外頂裝置的配合，使切除導桿完全進入至切除套管內，同時在切除動刀的作用下將殘膜切斷，實現淚點狹窄處的清理，切除導桿外壁光滑不會造成淚道的損傷，操作方便、簡單，同時可以減少組織損傷，避免引起眼內發癥。

技術特征：

1.淚點狹窄切除裝置，包括切除操作桿，所述切除操作桿的端部固定連接有切除套管，其特征在于：所述切除操作桿內設有與所述切除套管連通的操作桿內腔，貫穿所述切除套管活動套裝有切除導桿，所述切除導桿的一端延伸至所述操作桿內腔中，且所述操作桿內腔中安裝有與所述切除導桿配合使用的導桿外頂裝置，位于所述操作桿內腔中的所述切除導桿上連接有切除驅動裝置，且所述切除驅動裝置延伸至所述切除操作桿的外側，所述切除導桿的另一端設置為弧面端頭，位于所述弧面端頭內側的所述切除導桿表面設有切除凹口，所述弧面端頭的表面上固定有朝向所述切除凹口延伸的切除動刀。

2.如權利要求1所述的淚點狹窄切除裝置，其特征在于：所述導桿外頂裝置包括固定設于所述操作桿內腔中的固定限位板，與所述固定限位板相對設有活動限位板，所述固定限位板與所述活動限位板之間設有導桿外頂彈簧。

3.如權利要求2所述的淚點狹窄切除裝置，其特征在于：所述活動限位板固定于所述切除導桿的端部。

4.如權利要求1所述的淚點狹窄切除裝置，其特征在于：所述切除套管內設有至少兩個導桿限位套，所述切除導桿貫穿各所述導桿限位套活動設置。

5.如權利要求2所述的淚點狹窄切除裝置，其特征在于：所述切除驅動裝置包括所述切除導桿上連接的至少一個切除手柄，所述切除手柄延伸至所述切除操作桿的外側，且貫穿所述切除手柄設有與所述切除手柄對應配合的適配長孔。

6.如權利要求1所述的淚點狹窄切除裝置，其特征在于：所述切除套管的端部固定連接有弧形的套管端板，所述套管端板上設有便于所述切除導桿來回移動的導桿避讓凹口，所述導桿避讓凹口處固定有與所述切除動刀配合的切除定刀。

7.如權利要求6所述的淚點狹窄切除裝置，其特征在于：所述切除動刀與所述切除定刀分別設置為弧形刀片。

技術總結
本技術公開了一種淚點狹窄切除裝置，包括切除操作桿、操作桿內腔和切除套管，貫穿切除套管活動套裝有切除導桿，操作桿內腔中安裝有導桿外頂裝置，位于操作桿內腔中的切除導桿上連接有切除驅動裝置，切除導桿的另一端設置為弧面端頭，位于弧面端頭內側的切除導桿表面設有切除凹口，弧面端頭的表面上固定有切除動刀；對淚點進行切除處理時，通過切除導桿將切除凹口伸入至淚點內，當殘膜落入切除凹口內時，通過切除驅動裝置與導桿外頂裝置使切除導桿完全進入至切除套管內，在切除動刀的作用下將殘膜切斷，實現淚點狹窄處的清理，切除導桿外壁光滑不會造成淚道的損傷，操作方便、簡單，同時可以減少組織損傷，避免引起眼內發癥。

技術研發人員：馬剛,趙春峰,付夢軍
受保護的技術使用者：濰坊眼科醫院有限責任公司
技術研發日：20240517
技術公布日：2025/4/28
