本技術涉及排煙防火閥，尤其涉及排煙防火閥執行機構用拉桿式復位結構。

背景技術：

1、排煙防火閥是一種用于建筑物內部排煙系統的關鍵組件，旨在在火災發生時控制煙氣的傳播，并提供通風以確保人員疏散和消防人員的安全工作環境，這些閥門通常安裝在建筑物的通風管道中，與火災探測系統和控制系統連接，以便在火警觸發時自動啟動。

2、經檢索，中國專利公告號為：cn202040391u，公開了一種排煙防火閥執行機構的拉桿式復位裝置，它包括拉桿、拉環，以及帶軸擺桿，所述拉環連接在拉桿的一端，其特征在于所述帶軸擺桿上設有穿孔，所述拉桿另一端具有彎折，所述拉桿的彎折部分穿過所述穿孔，所述彎折部分的端部設有螺紋，所述螺紋上設有相配合的螺母。所述帶軸擺桿上的穿孔為跑道形或橢圓形。采用上述方案，該實用新型的排煙防火閥執行機構的拉桿式復位裝置，利用在帶軸擺桿上制作穿孔，省略了現有技術的過渡桿的制作，不但工藝簡單，還省略了材料；另一方面，在拉桿另一端制作彎折，在工藝上遠優越于現有技術的沖扁再沖孔。因此，該實用技術不僅具有結構簡單的特點，而且加工工藝簡單，但是該種方式在使用過程中，無法根據拉出長度控制煙氣的排出流量，無法滿足使用的需求。

技術實現思路

1、為了彌補以上不足，本實用新型提供了排煙防火閥執行機構用拉桿式復位結構，旨在改善現有技術中無法根據拉出長度控制煙氣的排出流量的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：排煙防火閥執行機構用拉桿式復位結構，包括排煙管道，所述排煙管道的前側安裝有把手，所述把手的后端貫穿排煙管道并固定連接有連接桿，所述連接桿的末端固定連接有鋸齒條，所述排煙管道的內壁固定連接有支架，所述支架的底部轉動連接有齒輪，所述齒輪與鋸齒條嚙合連接，所述齒輪的底部固定連接有密封片，所述排煙管道的內側固定連接有固定盤，所述固定盤的頂部開設有排煙孔，所述排煙管道的前側右端安裝有固定機構。

3、作為上述技術方案的進一步描述：

4、所述固定機構包括彈力帶，所述彈力帶的后端固定連接在排煙管道的外壁前側，所述彈力帶的末端固定連接有插桿，所述插桿的底部螺紋連接有螺釘，所述連接桿的外壁等距開設有多個插孔，所述螺釘的左端貫穿插孔并螺紋連接有螺母。

5、作為上述技術方案的進一步描述：

6、所述排煙管道的內側左端固定連接有固定條。

7、作為上述技術方案的進一步描述：

8、所述固定條的右側開設有開槽，所述鋸齒條的左側固定連接有滑塊，所述滑塊與開槽滑動連接。

9、作為上述技術方案的進一步描述：

10、所述排煙管道的前側左端固定連接有條板。

11、作為上述技術方案的進一步描述：

12、所述條板的外壁等距開設有多個刻度槽。

13、作為上述技術方案的進一步描述：

14、所述把手的左側固定連接有指針。

15、作為上述技術方案的進一步描述：

16、所述指針與刻度槽采用對稱設計。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，鋸齒條的移動與齒輪進行嚙合傳動，從而驅動齒輪與密封片進行旋轉，密封片的旋轉將排煙孔處開啟，通過鋸齒條的移動控制排煙孔的露出范圍，進而控制煙氣的排出流量，可以滿足使用的需求。

19、2、本實用新型中，拿取插桿插入對應的插孔中，同時螺釘貫穿插桿的底部，從而將連接桿的位置進行固定，避免了密封片的角度發生變化，進而避免了煙氣流量無法控制的情況出現。

技術特征：

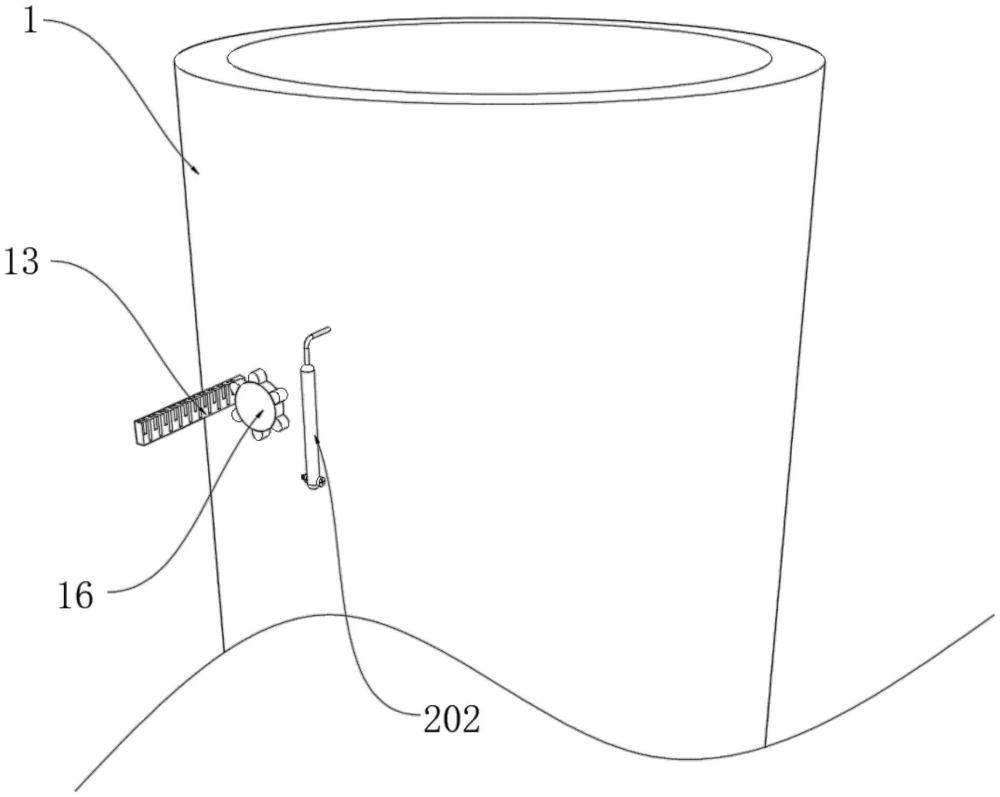

1.排煙防火閥執行機構用拉桿式復位結構，包括排煙管道（1），其特征在于：所述排煙管道（1）的前側安裝有把手（16），所述把手（16）的后端貫穿排煙管道（1）并固定連接有連接桿（7），所述連接桿（7）的末端固定連接有鋸齒條（9），所述排煙管道（1）的內壁固定連接有支架（11），所述支架（11）的底部轉動連接有齒輪（12），所述齒輪（12）與鋸齒條（9）嚙合連接，所述齒輪（12）的底部固定連接有密封片（3），所述排煙管道（1）的內側固定連接有固定盤（5），所述固定盤（5）的頂部開設有排煙孔（4），所述排煙管道（1）的前側右端安裝有固定機構（2）。

2.根據權利要求1所述的排煙防火閥執行機構用拉桿式復位結構，其特征在于：所述固定機構（2）包括彈力帶（201），所述彈力帶（201）的后端固定連接在排煙管道（1）的外壁前側，所述彈力帶（201）的末端固定連接有插桿（202），所述插桿（202）的底部螺紋連接有螺釘（204），所述連接桿（7）的外壁等距開設有多個插孔（203），所述螺釘（204）的左端貫穿插孔（203）并螺紋連接有螺母（205）。

3.根據權利要求1所述的排煙防火閥執行機構用拉桿式復位結構，其特征在于：所述排煙管道（1）的內側左端固定連接有固定條（8）。

4.根據權利要求3所述的排煙防火閥執行機構用拉桿式復位結構，其特征在于：所述固定條（8）的右側開設有開槽（6），所述鋸齒條（9）的左側固定連接有滑塊（10），所述滑塊（10）與開槽（6）滑動連接。

5.根據權利要求1所述的排煙防火閥執行機構用拉桿式復位結構，其特征在于：所述排煙管道（1）的前側左端固定連接有條板（13）。

6.根據權利要求5所述的排煙防火閥執行機構用拉桿式復位結構，其特征在于：所述條板（13）的外壁等距開設有多個刻度槽（14）。

7.根據權利要求1所述的排煙防火閥執行機構用拉桿式復位結構，其特征在于：所述把手（16）的左側固定連接有指針（15）。

8.根據權利要求7所述的排煙防火閥執行機構用拉桿式復位結構，其特征在于：所述指針（15）與刻度槽（14）采用對稱設計。

技術總結
本技術涉及排煙防火閥技術領域，公開了排煙防火閥執行機構用拉桿式復位結構，包括排煙管道，所述排煙管道的前側安裝有把手，所述把手的后端貫穿排煙管道并固定連接有連接桿，所述連接桿的末端固定連接有鋸齒條，所述排煙管道的內壁固定連接有支架，所述支架的底部轉動連接有齒輪，所述齒輪與鋸齒條嚙合連接，所述齒輪的底部固定連接有密封片，所述排煙管道的內側固定連接有固定盤，所述固定盤的頂部開設有排煙孔。本技術中，鋸齒條的移動與齒輪進行嚙合傳動，從而驅動齒輪與密封片進行旋轉，密封片的旋轉將排煙孔處開啟，通過鋸齒條的移動控制排煙孔的露出范圍，進而控制煙氣的排出流量。

技術研發人員：王遠恒,戚江華
受保護的技術使用者：寧波東靈水暖空調配件有限公司
技術研發日：20240517
技術公布日：2025/4/28
