本技術涉及醫療領域，尤其涉及一種骨科臨床使用的多功能夾板。

背景技術：

1、骨科是各大醫院最常見的科室之一，主要研究骨骼肌肉系統的解剖、生理與病理，運用藥物、手術及物理方法保持和發展這一系統的正常形態與功能，對于骨折的病人治療時，醫生需要使用夾板對骨折部位進行固定，避免骨折的斷端出現移位的情況。

2、目前，人們通常是通過夾板和綁帶對病人的骨折處進行固定，醫生需要先將夾板夾持在病人的腿部骨折處，然后使用綁帶將兩塊夾板綁在一起，達到固定的目的，當需要使用夾板體進行輔助治療時，也是通過綁帶將夾板體固定在病人的腿部骨折處，但是綁帶容易發生松動，導致夾板體發生位移，影響治療。

3、綜上所述，故現在迫切需要一種能夠更好的固定夾板體的骨科臨床使用的多功能夾板，用來解決上述問題。

技術實現思路

1、為了克服使用綁帶難以固定住夾板體，容易發生松動，影響治療的缺點，本實用新型的目的是提供一種能夠更好的固定夾板體的骨科臨床使用的多功能夾板。

2、技術方案為：

3、一種骨科臨床使用的多功能夾板，包括有限位環板、第一固定器、魔術貼帶、連接塊、存放袋和夾板體，限位環板上通過第一固定器間隔安裝有三個魔術貼帶，限位環板左右兩側均通過四個連接塊連接有存放袋，存放袋內放置有夾板體。

4、在本實用新型一個較佳實施例中，還包括有連接桿、連接板、第二固定器和連接環板，限位環板上部左右兩側均連接有連接桿，連接桿上卡接轉動式設置有連接板，兩塊連接板之間通過第二固定器安裝有連接環板，連接環板上連接有兩個魔術貼帶。

5、在本實用新型一個較佳實施例中，還包括有連接架、接通板和第三固定器，限位環板下部左右兩側均連接有連接架，連接架上轉動式設置有接通板，接通板上間隔安裝有三個第三固定器。

6、在本實用新型一個較佳實施例中，還包括有托板和限位帶，左右對應的第三固定器之間可拆卸式安裝有托板，托板上安裝有限位帶，限位帶具有一定的彈性。

7、在本實用新型一個較佳實施例中，限位環板上間隔開有通氣孔，連接環板上也間隔開有通氣孔。

8、在本實用新型一個較佳實施例中，還包括有海綿環，限位環板內側連接有兩個海綿環。

9、與現有技術相比，本實用新型具有以下優點：

10、1、本實用新型通過將需要使用的夾板體放置在存放袋內，然后可以將限位環板套在患者腿部的骨折位置，而連接環板則可以套在患者的腿部上部位置，并使用魔術貼帶固定住夾板體對患者的腿部固定，從而能夠更好的對夾板體進行固定。

11、2、本實用新型在對腿部進行固定時，患者的腳掌可以放置在托板上，并通過限位帶進行固定，方便患者進行使用。

技術特征：

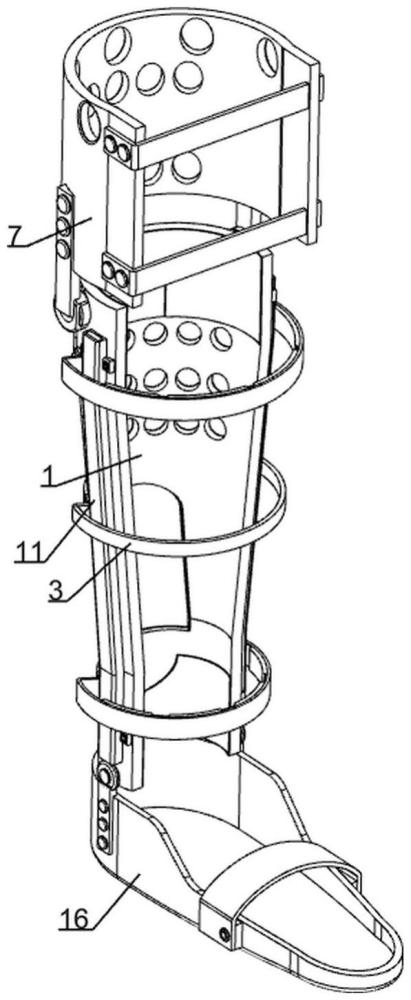

1.一種骨科臨床使用的多功能夾板，其特征在于，包括有限位環板(1)、第一固定器(2)、魔術貼帶(3)、連接塊(10)、存放袋(11)和夾板體(12)，三個所述魔術貼帶(3)通過所述第一固定器(2)間隔安裝于所述限位環板(1)上，所述存放袋(11)通過四個所述連接塊(10)連接于所述限位環板(1)左右兩側，所述夾板體(12)放置于所述存放袋(11)內。

2.如權利要求1所述的一種骨科臨床使用的多功能夾板，其特征在于，還包括有連接桿(4)、連接板(5)、第二固定器(6)和連接環板(7)，所述連接桿(4)連接于所述限位環板(1)上部左右兩側，所述連接板(5)卡接轉動式設置于所述連接桿(4)上，所述連接環板(7)通過所述第二固定器(6)安裝于兩塊所述連接板(5)之間，兩個所述魔術貼帶(3)連接于所述連接環板(7)上。

3.如權利要求2所述的一種骨科臨床使用的多功能夾板，其特征在于，還包括有連接架(13)、接通板(14)和第三固定器(15)，所述連接架(13)連接于所述限位環板(1)下部左右兩側，所述接通板(14)轉動式設置于所述連接架(13)上，三個所述第三固定器(15)間隔安裝于所述接通板(14)上。

4.如權利要求3所述的一種骨科臨床使用的多功能夾板，其特征在于，還包括有托板(16)和限位帶(17)，所述托板(16)可拆卸式安裝于左右對應的所述第三固定器(15)之間，所述限位帶(17)安裝于所述托板(16)上，所述限位帶(17)具有彈性。

5.如權利要求2所述的一種骨科臨床使用的多功能夾板，其特征在于，所述限位環板(1)上間隔開有通氣孔(8)，所述連接環板(7)上也間隔開有通氣孔(8)。

6.如權利要求1所述的一種骨科臨床使用的多功能夾板，其特征在于，還包括有海綿環(9)，兩個所述海綿環(9)連接于所述限位環板(1)內側。

技術總結
本技術涉及醫療領域，尤其涉及一種骨科臨床使用的多功能夾板。本技術的目的是提供一種能夠更好的固定夾板體的骨科臨床使用的多功能夾板包括有限位環板、第一固定器、魔術貼帶、連接塊、存放袋和夾板體，限位環板上通過第一固定器間隔安裝有三個魔術貼帶，限位環板左右兩側均通過四個連接塊連接有存放袋，存放袋內放置有夾板體。本技術通過將需要使用的夾板體放置在存放袋內，然后可以將限位環板套在患者腿部的骨折位置，而連接環板則可以套在患者的腿部上部位置，并使用魔術貼帶固定住夾板體對患者的腿部固定，從而能夠更好的對夾板體進行固定。

技術研發人員：尹本敬,保超宇,盧鈺,李具寶,向俊宜,任思路,李偉豐
受保護的技術使用者：云南省中醫醫院（云南中醫藥大學第一附屬醫院）
技術研發日：20240529
技術公布日：2025/4/28
