本技術屬于醫療器械，具體涉及一種糖尿病足用多功能治療燈。

背景技術：

1、糖尿病患者因糖尿病所致的下肢遠端神經病變和/或不同程度的血管病變導致的足部潰瘍和/或深層組織破壞。熱療法是指以各種熱源為介體，將熱傳遞到機體，以達到治療目的的療法。使用烤燈對糖尿病患者的足部進行烘烤，一方面可以提高患者的足部的溫度，促進速血液循環，加速患者下肢的新陳代謝，另一方面對傷口有一定的殺菌消毒作用，可有效預防傷口感染、惡化。臨床中使用的糖尿病足用烤燈通常采用一個被固定在支架頂端并可活動的熱源，如申請?zhí)枮?01811129870.3的現有技術中公開的一種醫療外科護理用烤燈，采用了t型滑槽和與之配合的t型滑塊、可在球套內旋轉和固定的轉向球作為熱源的活動機構，通過轉向球的轉動與t型滑塊在t型滑槽內的滑動可以使燈罩和紅外測距裝置的朝向角度調節。然而，現有技術在以下方面有待改善：第一，活動關節或活動機構在使用較長時間后由于過度磨損帶來不穩固的問題，例如上述申請中的轉向球在球套內的摩擦力減小無法穩固固定熱源；第二，單熱源產生的輻射不均勻，存在輻射死角，需要患者經常調整體位或改變烤燈的位置。

技術實現思路

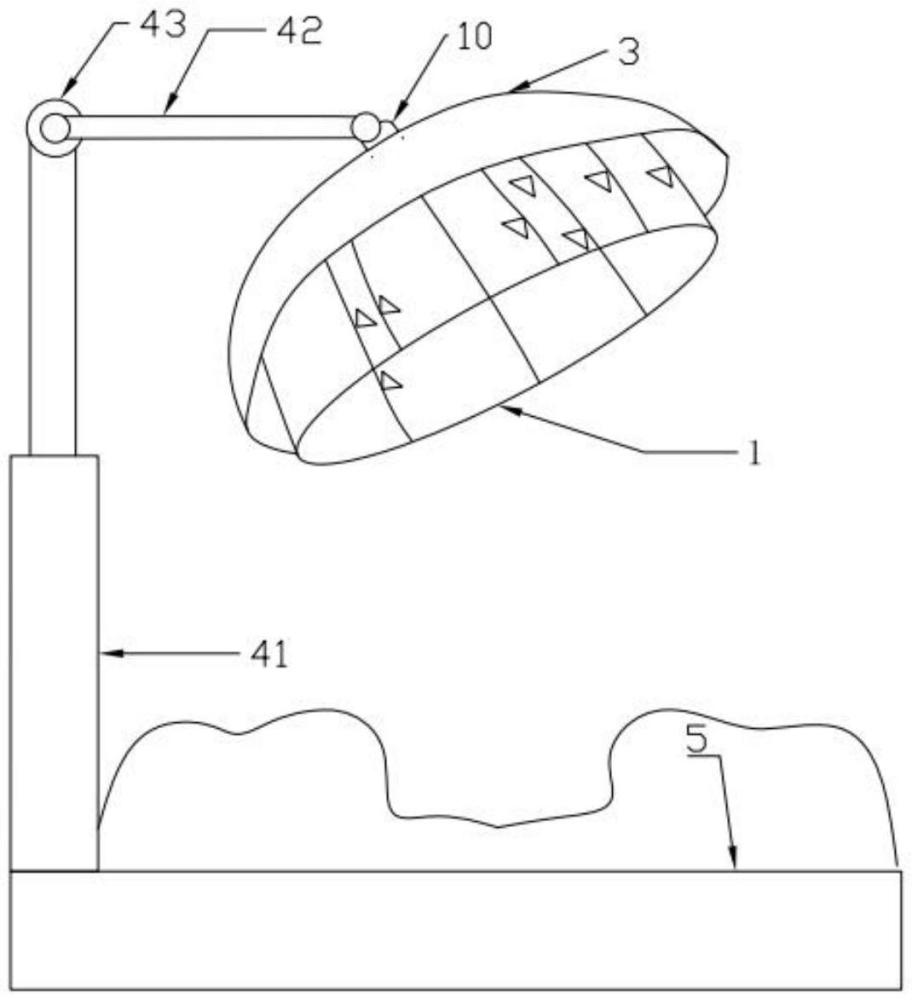

1、針對以上技術問題，本實用新型提出一種糖尿病足用多功能治療燈，包括燈盤和多個熱源，所述燈盤為邊緣為圓形的穹窿狀骨架結構，所述燈盤的中心向上隆起，所述多個熱源固定在所述燈盤的凹陷的一側呈輻射狀分布，每個熱源設有獨立的電源開關。

2、作為改進，還包括與所述燈盤形狀適配的燈罩，所述燈罩與所述燈盤通過一連接轂同軸固定，所述燈罩的內側敷表面有反射膜。

3、作為改進，還包括機械臂，所述機械臂包括一段或多段直立臂及與之活動連接的一段平衡臂，所述直立臂頂端與所述平衡臂一端部之間通過過盈耦合關節活動連接，所述平衡臂遠離與所述直立臂的端部與所述連接轂鉸接；所述直立臂為伸縮桿。

4、作為改進，所述連接轂為中空筒狀結構，其中設有第一控制板，所述第一控制板與每個熱源的電源開關電連接。

5、作為改進，還包括底座，所述機械臂的底端固定在所述底座上。

6、作為改進，所述底座上設有氣動按摩床，所述氣動按摩床包括導氣管、多個氣囊、通過所述導氣管與所述氣囊連通的氣閥、氣泵，所述氣動按摩床還包括用于控制所述氣閥和所述氣泵的第二控制板。

7、本實用新型的有益技術效果在于：通過多個輻射角度不同的熱源實現對糖尿病患者患肢的全方位的熱療效果，提供穩固的熱源，可以控制單點熱源的功率實現對局部患處和其他部位的溫度差，促進局部血液循環不用患者改變體位。

技術特征：

1.一種糖尿病足用多功能治療燈，其特征在于，包括燈盤和多個熱源，所述燈盤為邊緣為圓形的穹窿狀骨架結構，所述燈盤的中心向上隆起，所述多個熱源固定在所述燈盤的凹陷的一側呈輻射狀分布，每個熱源設有獨立的電源開關。

2.如權利要求1所述的糖尿病足用多功能治療燈，其特征在于，還包括與所述燈盤形狀適配的燈罩，所述燈罩與所述燈盤通過一連接轂同軸固定，所述燈罩的內側表面敷有反射膜。

3.如權利要求2所述的糖尿病足用多功能治療燈，其特征在于，還包括機械臂，所述機械臂包括一段或多段直立臂及與之活動連接的一段平衡臂，所述直立臂頂端與所述平衡臂一端部之間通過過盈耦合關節活動連接，所述平衡臂遠離與所述直立臂的端部與所述連接轂鉸接；所述直立臂為伸縮桿。

4.如權利要求3所述的糖尿病足用多功能治療燈，其特征在于，所述連接轂為中空筒狀結構，其中設有第一控制板，所述第一控制板與每個熱源的電源開關電連接。

5.如權利要求4所述的糖尿病足用多功能治療燈，其特征在于，還包括底座，所述機械臂的底端固定在所述底座上。

6.如權利要求5所述的糖尿病足用多功能治療燈，其特征在于，所述底座上設有氣動按摩床，所述氣動按摩床包括導氣管、多個氣囊、通過所述導氣管與所述氣囊連通的氣閥、氣泵，所述氣動按摩床還包括用于控制所述氣閥和所述氣泵的第二控制板。

技術總結
本技術提出一種糖尿病足用多功能治療燈，包括燈盤和多個熱源，所述燈盤為邊緣為圓形的穹窿狀骨架結構，所述燈盤的中心向上隆起，所述多個熱源固定連接在所述燈盤的凹陷的一側，呈輻射狀分布，每個熱源設有獨立的電源開關。本技術的有益技術效果在于：通過多個輻射角度不同的熱源實現對糖尿病患者患肢的全方位的熱療效果，提供穩固的熱源，可以控制單點熱源的功率實現對局部患處和其他部位的溫度差，促進局部血液循環不用患者改變體位。

技術研發人員：王倩,祝紅娟,余紅麗,孫宇博,王海霞,鞏新月
受保護的技術使用者：中國人民解放軍總醫院第四醫學中心
技術研發日：20240531
技術公布日：2025/4/28
