本技術涉及攪拌機，具體為一種環保橡膠促進劑原料攪拌機。

背景技術：

1、橡膠促進劑是指橡膠硫化促進劑，橡膠硫化主要使用硫磺來進行，但是硫磺與橡膠的反應非常慢，因此硫化促進劑應運而生；促進劑加入膠料中能促使硫化劑活化，從而加快硫化劑與橡膠分子的交聯反應，達到縮短硫化時間和降低硫化溫度的效果。橡膠促進劑在生產制備過程中需要進行原料攪拌混合。

2、現有促進劑原料攪拌裝置，在進行攪拌時，大部分都是通過電機直接帶動攪拌桿進行攪拌，在攪拌的過程中容易出現分層和攪拌不均的現象，同時，現有的攪拌裝置在使用完成后，不方便清潔攪拌結構和攪拌筒，影響下一次使用。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種環保橡膠促進劑原料攪拌機，解決了上述背景技術中提出的問題。

3、（二）技術方案

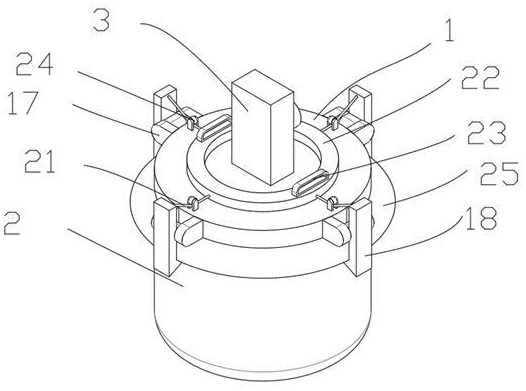

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種環保橡膠促進劑原料攪拌機，包括頂蓋和攪拌罐，所述頂蓋的上表面設置有防護箱，防護箱的內部滑動連接有調節框，調節框的下表面設置有連接滑桿，連接滑桿的下端設置有保護箱，連接滑桿滑動連接在頂蓋的內部，調節框的內壁設置有調節齒條，調節齒條的外表面嚙合有第一殘齒輪，第一殘齒輪的內部設置有連接軸桿，連接軸桿轉動連接在防護箱的內部，保護箱的內部設置有驅動電機，驅動電機輸出軸的一端設置有固定軸桿，固定軸桿的外表面設置有固定架，固定架遠離固定軸桿的一端設置有連接環，連接環的內壁設置有殘齒環，固定軸桿遠離驅動電機的一端設置有第二殘齒輪。

5、可選的，所述保護箱的內部開設有連接通孔，連接通孔的內部設置有固定軸承，固定軸承的內部設置有轉動軸桿，轉動軸桿的上端設置有傳動齒輪，轉動軸桿的下端設置有攪拌架，傳動齒輪與殘齒環、第二殘齒輪均嚙合。

6、可選的，所述調節框內壁上調節齒條的數量為兩個，彼此之間相互對稱，且均勻第一殘齒輪嚙合。

7、可選的，所述防護箱的外表面設置有防塵罩，防塵罩的內部設置有第一電機，第一電機輸出軸的一端設置在連接軸桿上。

8、可選的，所述頂蓋的外表面設置有固定座，固定座的內部轉動連接有支撐軸桿，支撐軸桿的外表面設置有連接鉤，固定座的內部開設有安裝倉，安裝倉的內壁設置有定位塊，支撐軸桿的兩端套接有扭轉彈簧，支撐軸桿的外表面設置有調節塊，扭轉彈簧的一端抵接在調節塊，扭轉彈簧遠離調節塊的一端抵接在定位塊上。

9、可選的，所述連接鉤的外表面設置有牽引繩，牽引繩遠離連接鉤的一端設置有控制環，控制環的上表面設置有把手，頂蓋的上表面設置有連接座，連接座的內部轉動連接有導輪，牽引繩抵接在導輪上。

10、可選的，所述連接鉤的數量為若干個，均勻的分布在頂蓋的四周。

11、可選的，所述攪拌罐的上端有固定環，固定環的位置與連接鉤位置相適配。

12、本實用新型提供了一種環保橡膠促進劑原料攪拌機，具備以下有益效果：

13、1、該環保橡膠促進劑原料攪拌機，通過調節框、連接滑桿、調節齒條、第一殘齒輪、殘齒環、第二殘齒輪、傳動齒輪和攪拌架的配合設置，在使用的過程中，通過第一殘齒輪的轉動，帶動調節齒條和調節框進行上下移動，同時，通過第二殘齒輪和殘齒輪的轉動，帶動傳動齒輪和攪拌架進行往復的正反轉動，使該環保橡膠促進劑原料攪拌機具備了優化攪拌結構，提高攪拌質量的效果。

14、2、該環保橡膠促進劑原料攪拌機，通過連接鉤、扭轉彈簧、牽引繩、控制環、把手和固定環的配合設置，使該環保橡膠促進劑原料攪拌機具備了快速分離攪拌結構和混合罐，方便攪拌機內部結構快速清理的效果。

技術特征：

1.一種環保橡膠促進劑原料攪拌機，包括頂蓋和攪拌罐，其特征在于：所述頂蓋的上表面設置有防護箱，防護箱的內部滑動連接有調節框，調節框的下表面設置有連接滑桿，連接滑桿的下端設置有保護箱，連接滑桿滑動連接在頂蓋的內部，調節框的內壁設置有調節齒條，調節齒條的外表面嚙合有第一殘齒輪，第一殘齒輪的內部設置有連接軸桿，連接軸桿轉動連接在防護箱的內部，保護箱的內部設置有驅動電機，驅動電機輸出軸的一端設置有固定軸桿，固定軸桿的外表面設置有固定架，固定架遠離固定軸桿的一端設置有連接環，連接環的內壁設置有殘齒環，固定軸桿遠離驅動電機的一端設置有第二殘齒輪。

2.根據權利要求1所述的一種環保橡膠促進劑原料攪拌機，其特征在于：所述保護箱的內部開設有連接通孔，連接通孔的內部設置有固定軸承，固定軸承的內部設置有轉動軸桿，轉動軸桿的上端設置有傳動齒輪，轉動軸桿的下端設置有攪拌架，傳動齒輪與殘齒環、第二殘齒輪均嚙合。

3.根據權利要求1所述的一種環保橡膠促進劑原料攪拌機，其特征在于：所述調節框內壁上調節齒條的數量為兩個，彼此之間相互對稱，且均勻第一殘齒輪嚙合。

4.根據權利要求1所述的一種環保橡膠促進劑原料攪拌機，其特征在于：所述防護箱的外表面設置有防塵罩，防塵罩的內部設置有第一電機，第一電機輸出軸的一端設置在連接軸桿上。

5.根據權利要求1所述的一種環保橡膠促進劑原料攪拌機，其特征在于：所述頂蓋的外表面設置有固定座，固定座的內部轉動連接有支撐軸桿，支撐軸桿的外表面設置有連接鉤，固定座的內部開設有安裝倉，安裝倉的內壁設置有定位塊，支撐軸桿的兩端套接有扭轉彈簧，支撐軸桿的外表面設置有調節塊，扭轉彈簧的一端抵接在調節塊，扭轉彈簧遠離調節塊的一端抵接在定位塊上。

6.根據權利要求5所述的一種環保橡膠促進劑原料攪拌機，其特征在于：所述連接鉤的外表面設置有牽引繩，牽引繩遠離連接鉤的一端設置有控制環，控制環的上表面設置有把手，頂蓋的上表面設置有連接座，連接座的內部轉動連接有導輪，牽引繩抵接在導輪上。

7.根據權利要求5所述的一種環保橡膠促進劑原料攪拌機，其特征在于：所述連接鉤的數量為若干個，均勻的分布在頂蓋的四周。

8.根據權利要求1所述的一種環保橡膠促進劑原料攪拌機，其特征在于：所述攪拌罐的上端有固定環，固定環的位置與連接鉤位置相適配。

技術總結
本技術公開了一種環保橡膠促進劑原料攪拌機，涉及攪拌機技術領域，具體為一種環保橡膠促進劑原料攪拌機，包括頂蓋和攪拌罐，所述頂蓋的上表面設置有防護箱，防護箱的內部滑動連接有調節框，調節框的下表面設置有連接滑桿，連接滑桿的下端設置有保護箱。該環保橡膠促進劑原料攪拌機，通過調節框、連接滑桿、調節齒條、第一殘齒輪、殘齒環、第二殘齒輪、傳動齒輪和攪拌架的配合設置，在使用的過程中，通過第一殘齒輪的轉動，帶動調節齒條和調節框進行上下移動，同時，通過第二殘齒輪和殘齒輪的轉動，帶動傳動齒輪和攪拌架進行往復的正反轉動，使該環保橡膠促進劑原料攪拌機具備了優化攪拌結構，提高攪拌質量的效果。

技術研發人員：毛相賀,寇峻琪,李子龍,熊利杰,盧陸生
受保護的技術使用者：河南省永豐化工科技有限公司
技術研發日：20240531
技術公布日：2025/4/28
