本技術涉及腔內超聲設備，特別是涉及一種超聲探頭和超聲裝置。

背景技術：

1、目前，內窺式檢查對消化道、呼吸道疾病的診斷尤為重要。采用內鏡超聲設備可以清楚的對消化道粘膜以下各層次組織的病變，例如對腫瘤、囊腫等進行篩查，并且可以獲得附近臟器如縱隔、胰腺、膽管及淋巴結等的斷層掃描圖像。

2、超聲探頭是內鏡超聲設備的重要組成部分，由于臨床應用是在腔道內進行的，所以超聲探頭均為導管式，現有的超聲探頭的視野角度均為側方位的視角，即超聲換能器位于導管的側壁上。臨床使用時，在探頭和組織之間充盈水介質，然后通過發射超聲信號進行檢查。

3、但是，實際操作中，腔道內注水后不易儲存水介質，出現缺水情況的時候，只能采用調整內窺鏡的調彎方向或者角度的方式來增加與組織的貼合度。可見，換能器位于導管的側壁上，使得探頭和腔道組織的貼合難度大，使用不方便。

4、因此，現有技術還有待于改進和發展。

技術實現思路

1、鑒于上述現有技術的不足，本實用新型的目的在于提供一種超聲探頭和超聲裝置，旨在解決現有的超聲探頭將換能器設置在導管的側壁上，與組織貼合難度大，使用不方便的問題。

2、本實用新型的技術方案如下：

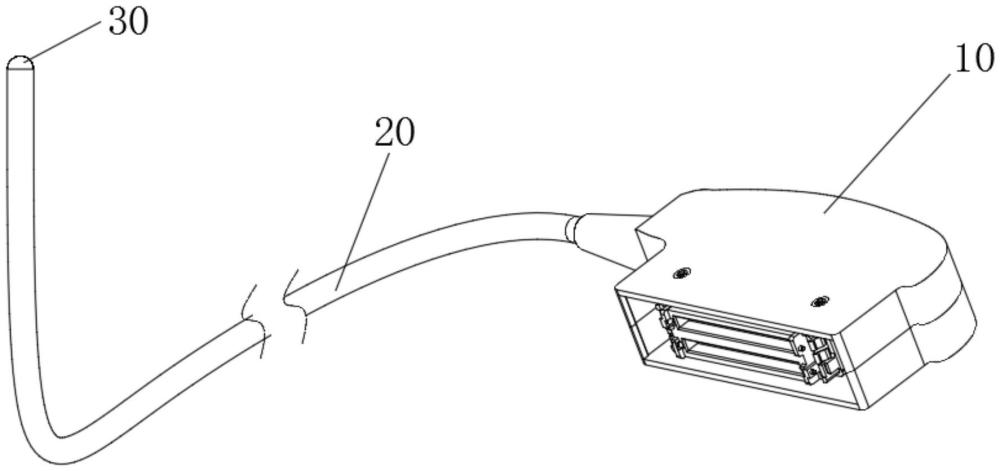

3、一種超聲探頭，其中，包括插頭、導管、換能器部件以及信號線；所述信號線位于所述導管內，所述導管的一端與所述插頭連接，另一端設置有裝配面；所述裝配面上設有所述換能器部件，所述換能器部件通過所述信號線與所述插頭電連接。

4、所述的超聲探頭，其中，所述換能器部件包括線型陣列換能器、凸型陣列換能器中的任意一種。

5、所述的超聲探頭，其中，所述換能器部件設有至少兩組，至少兩組所述換能器部件交叉排布在所述裝配面上，且任意兩組所述換能器部件的交叉點均位于所述裝配面的中心點處。

6、所述的超聲探頭，其中，相鄰的兩組所述換能器部件之間的夾角角度范圍為45-90度。

7、所述的超聲探頭，其中，所述換能器部件包括至少一組環形陣列換能器，至少一組所述環形陣列換能器在所述裝配面上呈同心圓設置。

8、所述的超聲探頭，其中，所述環形陣列換能器的環形陣元的寬度相等。

9、所述的超聲探頭，其中，所述裝配面為弧形階梯面。

10、所述的超聲探頭，其中，所述換能器部件包括第一換能器陣列和第二換能器陣列，所述第一換能器陣列環繞所述導管的側面設置，用于朝向所述導管的側向發射超聲信號；所述第二換能器陣列設于所述裝配面上；所述第二換能器陣列所在的平面與所述導管的軸向方向重合，用于沿所述導管的軸向發射超聲信號。

11、所述的超聲探頭，其中，所述第二換能器陣列包括線型陣列換能器、凸型陣列換能器、環形陣列換能器中的任意一種。

12、本申請還公開了一種超聲裝置，其中，包括如上任一所述的超聲探頭。

13、與現有技術相比，本實用新型實施例具有以下優點：

14、本實用新型公開的超聲探頭應用于腔道內的檢查或者手術過程。使用時將插頭插接到超聲系統的主機上對接超聲處理系統，導管內排布信號線，信號線延伸到導管的末端，即裝配面上，與換能器部件連接，通過信號線將換能器部件的信號傳輸?shù)匠曁幚硐到y(tǒng)，以便于直觀成像。

15、本實用新型中換能器部件設置在導管的端面上，因此朝向?qū)Ч艿那耙暦较虬l(fā)射和接收超聲信號，相較于傳統的側向發射超聲信號的方式，可以更好地貼合腔道表面，增加與組織的貼合度，從而減少超聲過程中對傳導介質的依賴，在缺水情況下也可以獲得準確的超聲信號，發射和接收超聲信號時獲得的數據更加準確，方便超聲探頭的使用。

技術特征：

1.一種超聲探頭，其特征在于，包括插頭、導管、換能器部件以及信號線；其中，所述信號線位于所述導管內，所述導管的一端與所述插頭連接，另一端設置有裝配面；所述裝配面上設有所述換能器部件，所述換能器部件通過所述信號線與所述插頭電連接。

2.根據權利要求1所述的超聲探頭，其特征在于，所述換能器部件包括線型陣列換能器、凸型陣列換能器中的任意一種。

3.根據權利要求2所述的超聲探頭，其特征在于，所述換能器部件設有至少兩組，至少兩組所述換能器部件交叉排布在所述裝配面上，且任意兩組所述換能器部件的交叉點均位于所述裝配面的中心點處。

4.根據權利要求3所述的超聲探頭，其特征在于，相鄰的兩組所述換能器部件之間的夾角角度范圍為45-90度。

5.根據權利要求1所述的超聲探頭，其特征在于，所述換能器部件包括至少一組環形陣列換能器，至少一組所述環形陣列換能器在所述裝配面上呈同心圓設置。

6.根據權利要求5所述的超聲探頭，其特征在于，所述環形陣列換能器的環形陣元的寬度相等。

7.根據權利要求5所述的超聲探頭，其特征在于，所述裝配面為弧形階梯面。

8.根據權利要求1所述的超聲探頭，其特征在于，所述換能器部件包括：

9.根據權利要求8所述的超聲探頭，其特征在于，所述第二換能器陣列包括線型陣列換能器、凸型陣列換能器、環形陣列換能器中的任意一種。

10.一種超聲裝置，其特征在于，包括如權利要求1至9任意一項所述的超聲探頭。

技術總結
本技術公開了一種超聲探頭和超聲裝置，其中，超聲探頭包括插頭、導管、換能器部件和信號線，所述信號線位于所述導管內，所述導管的一端與所述插頭連接，另一端設置有裝配面；所述裝配面上設有所述換能器部件，所述換能器部件通過所述信號線與所述插頭電連接。通過在導管的端面設置換能器部件，實現對導管的前視方向的掃查，便于更好地貼合組織，實現超聲波的良好傳播，獲得清晰的超聲圖像，提高超聲探頭使用的便利性。

技術研發人員：吳偉文,白曉淞,金欣霞,南國防,李輝
受保護的技術使用者：深圳英美達醫療技術有限公司
技術研發日：20240531
技術公布日：2025/4/28
