本技術涉及固定支具，具體為一種用于腰椎損傷及術后的固定支具。

背景技術：

1、腰椎損傷是一類腰椎疾病，腰椎受損一般會產生局部疼痛、活動受限，以及神經受刺激的臨床癥狀，腰椎受損可以包括外力的損傷，也可以包括炎癥等腫瘤疾病的刺激，而形成的腰部受損，一些嚴重的病患甚至需要進行腰部手術；

2、基于上述腰椎損傷的現象以及手術的現象，為了幫助患者腰椎固定，一般來說會需要使用到固定支具來輔助完成腰椎固定工作，而每個患者的腰椎損傷程度存在差異，同時每個患者的承受程度也存在差異，因此若采用統一固定的方式，則易給一些患者帶來不適。

技術實現思路

1、本實用新型的目的在于提供一種用于腰椎損傷及術后的固定支具，以解決上述背景技術中提出的每個患者的腰椎損傷程度存在差異，同時每個患者的承受程度也存在差異，因此若采用統一固定的方式，則易給一些患者帶來不適的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于腰椎損傷及術后的固定支具，包括背帶主體，所述背帶主體前端靠近頂端的位置處固定有固定帶，所述背帶主體前端靠近底端的位置處固定有固定魔術貼層，所述固定魔術貼層的前端連接有連接魔術貼層，所述連接魔術貼層的前端固定有支護條，所述支護條的內部固定有支護板，所述支護條的內部填充有填充棉。

3、優選的，所述固定魔術貼層在背帶主體的前端均勻分布，所述固定魔術貼層和連接魔術貼層之間形成粘合連接。

4、優選的，所述固定帶在背帶主體前端靠近頂端的位置處固定有兩組，所述固定魔術貼層和連接魔術貼層之間的表面積大小相同。

5、優選的，所述背帶主體兩側靠近底端的位置處固定有第一連接段，所述第一連接段關于背帶主體的中軸線呈對稱分布。

6、優選的，一個所述第一連接段的一側固定有第二綁帶，所述第二綁帶的前端固定有第一固定端，所述第一固定端之間固定有第一魔術貼，另一個所述第一連接段的一側固定有第一綁帶，所述第一綁帶的背端固定有第二固定端，所述第二固定端之間固定有第二魔術貼。

7、優選的，所述第二魔術貼和第一魔術貼之間相互適配形成粘合連接，所述第一綁帶和第二綁帶背端的一側均固定有固定片，所述固定片的一端固定有穿插環，所述穿插環的內部形成有空隙。

8、優選的，所述背帶主體頂端的一側固定有第二肩帶，所述背帶主體頂端的另一側固定有第一肩帶，所述第一肩帶和第二肩帶的尾端均固定有粘合帶，所述第二肩帶的背端固定有第三魔術貼，所述第一肩帶的背端固定有第四魔術貼。

9、優選的，所述背帶主體的背端固定有第一膠層，所述第一膠層的背端固定有隔熱膠層，所述隔熱膠層的背端連接有固定條，所述固定條的外側壁涂覆有防腐涂層。

10、在上述技術方案中，本實用新型提供的技術效果和優點：

11、1、通過把固定魔術貼層安裝固定在背帶主體的前端位置，該固定魔術貼層采用均勻分布的方式固定在背帶主體的前端位置，然后把連接魔術貼層安裝固定在支護條的背端位置，利用固定魔術貼層和連接魔術貼層配合形成粘合連接，以此完成對于支護條的連接安裝，而支護條的內部固定了支護板，且在支護條的內部填充了填充棉，該填充棉提供了一定的舒適度，且支護板則可進行固定支護工作，不同的支護條可選擇不同尺寸和硬度的支護板進行使用，基于不同的損傷狀態以及患者的需求，選擇合適的支護條進行固定支護即可，以此在工作的過程中較好的提高了整體固定支護適配性；

12、2、通過把第一連接段安裝固定在背帶主體兩側靠近底部的位置，利用第一連接段完成對于第一綁帶和第二綁帶的位置，在穿戴時利用第一魔術貼和第二魔術貼配合完成粘合連接，根據患者的腰臀尺寸調整第一綁帶和第二綁帶的適配尺寸，形成綁緊工作，并且該第一綁帶和第二綁帶的背端均固定了固定片，利用固定片完成對于穿插環的固定，然后拉動第一肩帶和第二肩帶，讓第一肩帶和第二肩帶分別穿過兩個穿插環，然后向上彎折第一肩帶和第二肩帶后利用粘合帶與對應的第三魔術貼或第四魔術貼粘合連接，以此在工作的過程中較好的提高了綁緊調節能力；

13、3、通過把防腐涂層涂覆在固定條的外側壁，用于進行外部防護，然后利用第一膠層和隔熱膠層相互配合，讓固定條穩定的粘合固定在背帶主體的背端位置，以此該固定條均勻分布后，可以均勻的進行背部支護和固定，提高了整體的穩定支護能力。

技術特征：

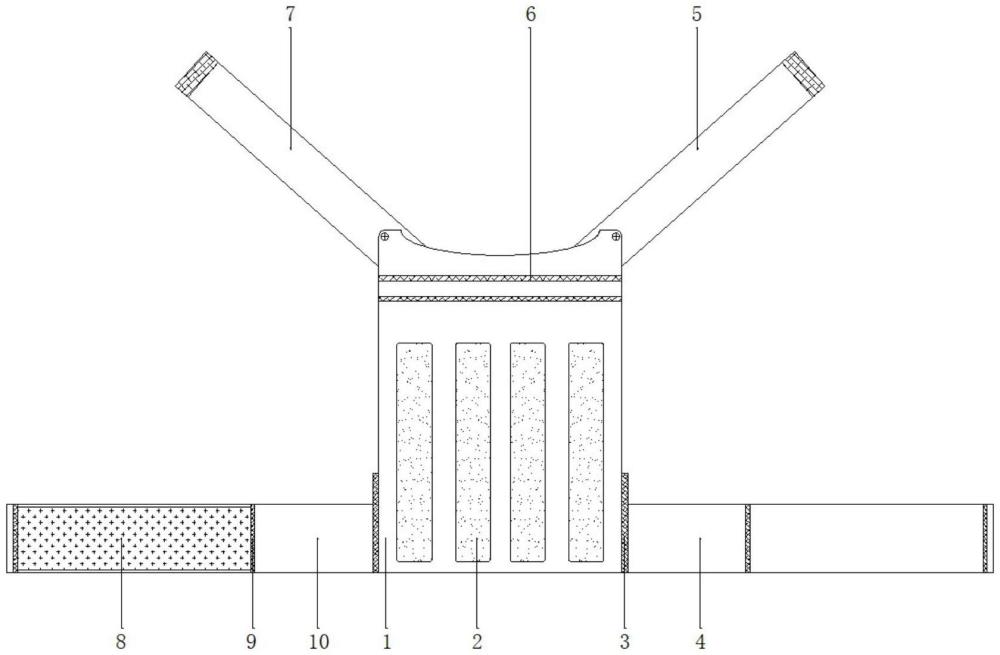

1.一種用于腰椎損傷及術后的固定支具，包括背帶主體(1)，其特征在于：所述背帶主體(1)前端靠近頂端的位置處固定有固定帶(6)，所述背帶主體(1)前端靠近底端的位置處固定有固定魔術貼層(19)，所述固定魔術貼層(19)的前端連接有連接魔術貼層(20)，所述連接魔術貼層(20)的前端固定有支護條(2)，所述支護條(2)的內部固定有支護板(22)，所述支護條(2)的內部填充有填充棉(21)。

2.根據權利要求1所述的固定支具，其特征在于：所述固定魔術貼層(19)在背帶主體(1)的前端均勻分布，所述固定魔術貼層(19)和連接魔術貼層(20)之間形成粘合連接。

3.根據權利要求1所述的固定支具，其特征在于：所述固定帶(6)在背帶主體(1)前端靠近頂端的位置處固定有兩組，所述固定魔術貼層(19)和連接魔術貼層(20)之間的表面積大小相同。

4.根據權利要求1所述的固定支具，其特征在于：所述背帶主體(1)兩側靠近底端的位置處固定有第一連接段(3)，所述第一連接段(3)關于背帶主體(1)的中軸線呈對稱分布。

5.根據權利要求4所述的固定支具，其特征在于：一個所述第一連接段(3)的一側固定有第二綁帶(10)，所述第二綁帶(10)的前端固定有第一固定端(9)，所述第一固定端(9)之間固定有第一魔術貼(8)，另一個所述第一連接段(3)的一側固定有第一綁帶(4)，所述第一綁帶(4)的背端固定有第二固定端(12)，所述第二固定端(12)之間固定有第二魔術貼(11)。

6.根據權利要求5所述的固定支具，其特征在于：所述第二魔術貼(11)和第一魔術貼(8)之間相互適配形成粘合連接，所述第一綁帶(4)和第二綁帶(10)背端的一側均固定有固定片(13)，所述固定片(13)的一端固定有穿插環(14)，所述穿插環(14)的內部形成有空隙。

7.根據權利要求1所述的固定支具，其特征在于：所述背帶主體(1)頂端的一側固定有第二肩帶(7)，所述背帶主體(1)頂端的另一側固定有第一肩帶(5)，所述第一肩帶(5)和第二肩帶(7)的尾端均固定有粘合帶(16)，所述第二肩帶(7)的背端固定有第三魔術貼(17)，所述第一肩帶(5)的背端固定有第四魔術貼(18)。

8.根據權利要求1所述的固定支具，其特征在于：所述背帶主體(1)的背端固定有第一膠層(23)，所述第一膠層(23)的背端固定有隔熱膠層(24)，所述隔熱膠層(24)的背端連接有固定條(15)，所述固定條(15)的外側壁涂覆有防腐涂層(25)。

技術總結
本技術涉及固定支具技術領域，公開了一種用于腰椎損傷及術后的固定支具，包括背帶主體，所述背帶主體前端靠近頂端的位置處固定有固定帶，所述支護條的內部填充有填充棉。本技術通過把固定魔術貼層安裝固定在背帶主體的前端位置，該固定魔術貼層采用均勻分布的方式固定在背帶主體的前端位置，以此完成對于支護條的連接安裝，而支護條的內部固定了支護板，且在支護條的內部填充了填充棉，該填充棉提供了一定的舒適度，且支護板則可進行固定支護工作，不同的支護條可選擇不同尺寸和硬度的支護板進行使用，基于不同的損傷狀態以及患者的需求，選擇合適的支護條進行固定支護即可，以此在工作的過程中較好的提高了整體固定支護適配性。

技術研發人員：杜志雄,李永亮,王娜
受保護的技術使用者：北京惠順康醫療器械有限公司
技術研發日：20240604
技術公布日：2025/4/28
