本技術申請涉及清洗設備，具體是一種口腔清洗設備。

背景技術：

1、口腔(oral?cavity)是消化道的起始部分，前借口裂與外界相通，后經咽峽與咽相續，口腔內有牙、舌等器官，口腔的前壁為唇、側壁為頰、頂為腭、口腔底為黏膜和肌等結構，口腔借上、下牙弓分為前外側部的口腔前庭(oral?vestibule)和后內側部的固有口腔(oral?cavity?proper)；當上、下頜牙咬合時，口腔前庭與固有口腔之間可借第三磨牙后方的間隙相通，臨床上當病人牙關緊閉時，可借此通道置開口器或插管，注入藥物或營養物質，同時防止舌的咬傷。

2、隨著口腔健康意識的提高，口腔清洗設備在口腔醫療領域的應用越來越廣泛，然而，現有的口腔清洗設備在使水流轉向時，往往是工作人員轉動手腕等方式實現，這種頻繁的轉動手腕的方式容易導致工作人員勞累等問題，因此，需要一種能夠靈活調節水流方向，實現對口腔全面、高效且舒適的清洗設備。

技術實現思路

1、為了解決現有的口腔清洗設備在使水流轉向時，往往是工作人員轉動手腕等方式實現，這種頻繁的轉動手腕的方式容易導致工作人員勞累的問題，本實用新型提供一種口腔清洗設備，以解決上述的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種口腔清洗設備，包括清洗設備主體，所述清洗設備主體一側上固定有水泵，所述水泵底端固定有抽水管，所述抽水管延伸至清洗設備主體底端，所述水泵遠離清洗設備主體的一端固定有波紋管，所述波紋管遠離清洗設備主體的一端設置有握持桿，所述握持桿遠離清洗設備主體的一端轉動連接有方向控制管，所述方向控制管與握持桿連接處套設有防水橡膠，所述方向控制管遠離清洗設備主體的一端轉動連接有流速控制管，所述流速控制管遠離清洗設備主體的一端固定有出水管。

4、進一步地，所述方向控制管內部靠近流速控制管的一端固定有前擋板，所述流速控制管內部靠近方向控制管的一端固定有后擋板。

5、進一步地，所述出水管由前出水端和后出水端組成，所述前出水端與流速控制管固定連接，所述前出水端遠離流速控制管的一端與后出水端螺紋連接。

6、進一步地，所述清洗設備主體頂端遠離水泵的一端滑動連接有頂蓋，所述頂蓋頂面遠離水泵的一端固定有防滑塊，所述清洗設備主體側面開設有觀察窗。

7、進一步地，所述前擋板與后擋板的形狀皆為半圓型，所述前擋板與后擋板的半徑與方向控制管內部的半徑相同。

8、進一步地，所述方向控制管與流速控制管上皆設有防滑條紋，所述方向控制管與流速控制管連接處套設有防水橡膠。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型中，通過在握持桿上接通方向控制管，并將防水橡膠設置在握持桿與方向控制管的接口處，避免方向控制管內部的水流漏出，此時工作人員通過轉動方向控制管來調節出水管的方向，解決了現有的口腔清洗設備在使水流轉向時，往往是工作人員轉動手腕等方式實現，這種頻繁的轉動手腕的方式容易導致工作人員勞累的問題。

11、2、本實用新型中，通過在方向控制管一端設置流速控制管，并在方向控制管與流速控制管內部設置前擋板與后擋板，這使得工作人員轉動流速控制管時，前擋板與后擋板之間可以錯位或者重合，使得前擋板與后擋板控制流速控制管內部水流速度的增加與減少，從而使得工作人員控制出水管的出水量，方便工作人員控制水的流量。

技術特征：

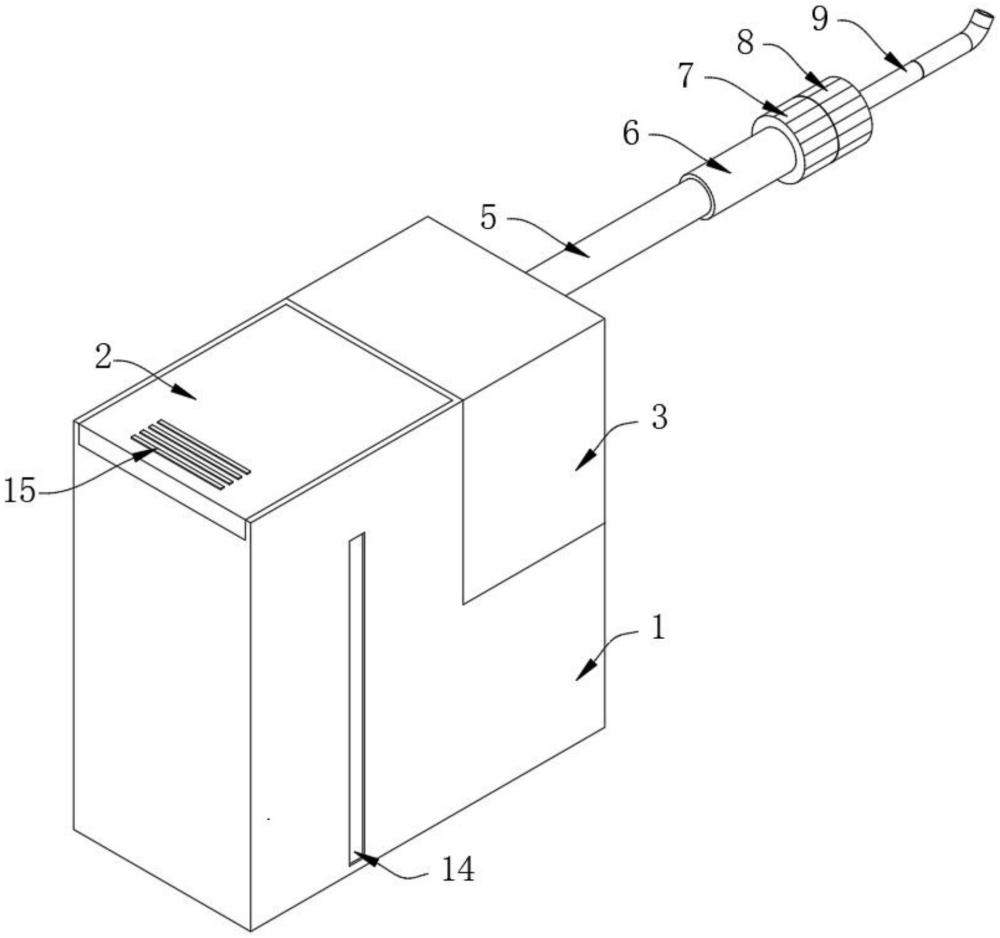

1.一種口腔清洗設備，包括清洗設備主體(1)，其特征在于：所述清洗設備主體(1)一側上固定有水泵(3)，所述水泵(3)底端固定有抽水管(4)，所述抽水管(4)延伸至清洗設備主體(1)底端，所述水泵(3)遠離清洗設備主體(1)的一端固定有波紋管(5)，所述波紋管(5)遠離清洗設備主體(1)的一端設置有握持桿(6)，所述握持桿(6)遠離清洗設備主體(1)的一端轉動連接有方向控制管(7)，所述方向控制管(7)與握持桿(6)連接處套設有防水橡膠(11)，所述方向控制管(7)遠離清洗設備主體(1)的一端轉動連接有流速控制管(8)，所述流速控制管(8)遠離清洗設備主體(1)的一端固定有出水管(9)。

2.根據權利要求1所述的一種口腔清洗設備，其特征在于：所述方向控制管(7)內部靠近流速控制管(8)的一端固定有前擋板(12)，所述流速控制管(8)內部靠近方向控制管(7)的一端固定有后擋板(13)。

3.根據權利要求1所述的一種口腔清洗設備，其特征在于：所述出水管(9)由前出水端(991)和后出水端(992)組成，所述前出水端(991)與流速控制管(8)固定連接，所述前出水端(991)遠離流速控制管(8)的一端與后出水端(992)螺紋連接。

4.根據權利要求1所述的一種口腔清洗設備，其特征在于：所述清洗設備主體(1)頂端遠離水泵(3)的一端滑動連接有頂蓋(2)，所述頂蓋(2)頂面遠離水泵(3)的一端固定有防滑塊(15)，所述清洗設備主體(1)側面開設有觀察窗(14)。

5.根據權利要求2所述的一種口腔清洗設備，其特征在于：所述前擋板(12)與后擋板(13)的形狀皆為半圓型，所述前擋板(12)與后擋板(13)的半徑與方向控制管(7)內部的半徑相同。

6.根據權利要求1所述的一種口腔清洗設備，其特征在于：所述方向控制管(7)與流速控制管(8)上皆設有防滑條紋，所述方向控制管(7)與流速控制管(8)連接處套設有防水橡膠(11)。

技術總結
本技術涉及清洗設備技術領域，本申請公開了一種口腔清洗設備，包括清洗設備主體，所述清洗設備主體一側上固定有水泵，所述水泵底端固定有抽水管，所述抽水管延伸至清洗設備主體底端，所述水泵遠離清洗設備主體的一端固定有波紋管，所述波紋管遠離清洗設備主體的一端設置有握持桿，本技術通過在握持桿上接通方向控制管，并將防水橡膠設置在握持桿與方向控制管的接口處，避免方向控制管內部的水流漏出，此時工作人員通過轉動方向控制管來調節出水管的方向，解決了現有的口腔清洗設備在使水流轉向時，往往是工作人員轉動手腕等方式實現，這種頻繁的轉動手腕的方式容易導致工作人員勞累的問題。

技術研發人員：田甜,張盛波
受保護的技術使用者：西安交通大學第一附屬醫院榆林醫院
技術研發日：20240613
技術公布日：2025/4/28
