本技術涉及膝關節固定支具，具體為一種可調式膝關節固定支具。

背景技術：

1、膝關節支具是屬于康復護具類的，為讓膝蓋手術后的患者避免打上沉重而又不透氣的石膏，專為膝關節術后的患者設計了一款膝關節支具，膝關節固定支具一般采用玻璃纖維、聚酯纖維等高分子材料、鋁合金、石膏粉、紗布、非織造布等制成，骨科手術器械中的膝關節固定器是一種用于固定和穩定膝關節的醫療器械；

2、膝關節固定支具在使用時，需要根據使用人員自身的需求，以及身體的狀況，對膝關節固定支具整體的形狀與角度進行調節，以便于使用人員更好的進行使用；

3、因此需要一種可調式膝關節固定支具來解決上述問題。

技術實現思路

1、本本實用新型的目的在于提供一種可調式膝關節固定支具，以解決上述背景技術中提出膝關節固定支具在進行調節時較為不便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可調式膝關節固定支具，包括第一固定器、第二固定器和內襯墊，所述第一固定器的下方設置有第二固定器，所述第一固定器、第二固定器的兩側均設置有調節組件，所述調節組件包括定位桿、連接環、連接桿、壓環以及調節帽，所述第一固定器、第二固定器的兩側均固定有定位桿，所述定位桿的外側設置有連接環，所述連接環的表面固定有連接桿，所述定位桿的一側設置有壓環，所述壓環的一側固定有防退齒，所述壓環的另一側固定有調節帽，所述調節帽的外側壁固定有凸條。

3、優選的，所述第一固定器、第二固定器內側壁的頂端與底端均固定有限位臺，所述第一固定器、第二固定器的內側壁均設置有內襯墊。

4、優選的，所述第一固定器、第二固定器的外側壁均設置有透氣槽，所述第一固定器、第二固定器的一側均安裝有電池模組。

5、優選的，所述定位桿的表面設置有外螺紋，所述調節帽的內部設置有內螺紋。

6、優選的，所述限位臺的頂端安裝有電機殼，所述電機殼的內部安裝有微型電機，所述微型電機底端延伸至內襯墊的內部，所述微型電機的底端安裝有轉軸，所述轉軸的外側壁固定有按摩凸塊。

7、優選的，所述電機殼在限位臺的頂端安裝有兩組，兩組所述電機殼呈對稱分布。

8、優選的，所述第一固定器、第二固定器一端的一側均固定有定位臺，所述第一固定器、第二固定器一端的另一側均固定有定位環，所述定位臺的一側固定有延長帶，所述延長帶的一端設置有收束帶，所述收束帶的內側壁設置有魔術貼刺毛，所述延長帶的外側壁設置有魔術貼原毛，所述收束帶外側壁的一側設置有連接帶，所述連接帶的內側設置有拉環。

9、優選的，所述定位臺、定位環在第一固定器和第二固定器的一端設置有若干個，若干個所述定位臺與定位環呈平行分布。

10、在上述技術方案中，本實用新型提供的技術效果和優點：

11、1、通過設置有定位桿和調節帽，連接桿上下端的連接環套在第一固定器側端的定位桿上，完成第一固定器、第二固定器之間的連接，此時，便可根據腿部角度，調節第一固定器、第二固定器之間的角度位置，調節完畢后，將調節帽擰緊，借助防退齒壓迫連接環，連接環、連接桿位置固定，即可完成第一固定器、第二固定器之間角度位置的固定操作，實現了該膝關節固定支具調節使用時的便捷性；

12、2、通過設置有按摩凸塊，多組按摩凸塊位于轉軸的表面進行使用，整體位于內襯墊的內側，啟動微型電機，啟動轉軸帶動多組按摩凸塊進行轉動時，借助轉動的按摩凸塊，可輔助對內側的皮膚肌肉進行按摩處理，實現了該膝關節固定支具使用時的輔助按摩性；

13、3、通過設置有延長帶和收束帶，收束帶與魔術貼刺毛連接，并穿過定位環進行環繞，拉動收束帶，收緊第一固定器或第二固定器的前端開口后，收束帶內側的魔術貼刺毛與延長帶表面的魔術貼原毛接觸粘結，即可完成第一固定器、第二固定器的穿戴操作，實現了該膝關節固定支具穿戴時的便捷性。

技術特征：

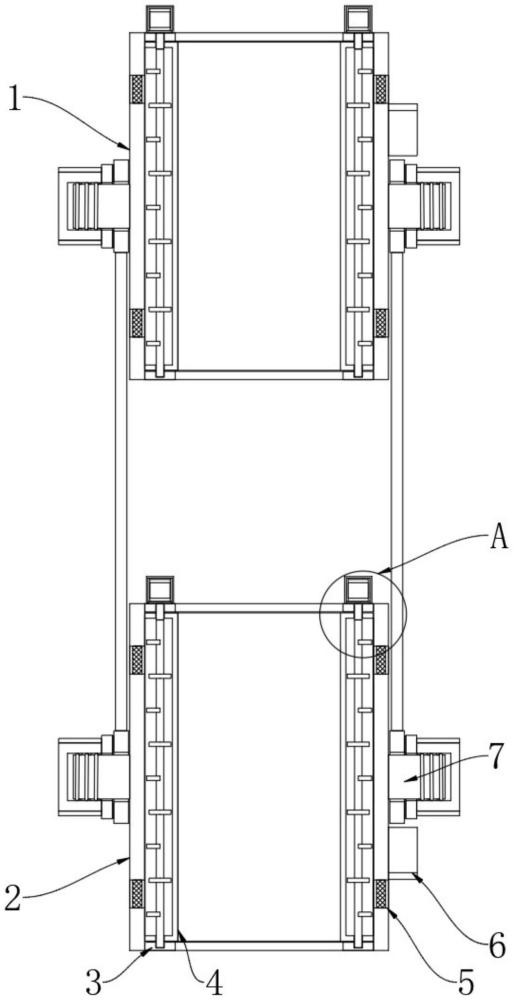

1.一種可調式膝關節固定支具，包括第一固定器(1)、第二固定器(2)和內襯墊(4)，其特征在于：所述第一固定器(1)的下方設置有第二固定器(2)，所述第一固定器(1)、第二固定器(2)的兩側均設置有調節組件；

2.根據權利要求1所述的一種可調式膝關節固定支具，其特征在于：所述第一固定器(1)、第二固定器(2)內側壁的頂端與底端均固定有限位臺(3)，所述第一固定器(1)、第二固定器(2)的內側壁均設置有內襯墊(4)。

3.根據權利要求1所述的膝關節固定支具，其特征在于：所述第一固定器(1)、第二固定器(2)的外側壁均設置有透氣槽(5)，所述第一固定器(1)、第二固定器(2)的一側均安裝有電池模組(6)。

4.根據權利要求1所述的一種可調式膝關節固定支具，其特征在于：所述定位桿(7)的表面設置有外螺紋，所述調節帽(12)的內部設置有內螺紋。

5.根據權利要求2所述的膝關節固定支具，其特征在于：所述限位臺(3)的頂端安裝有電機殼(14)，所述電機殼(14)的內部安裝有微型電機(15)，所述微型電機(15)底端延伸至內襯墊(4)的內部，所述微型電機(15)的底端安裝有轉軸(16)，所述轉軸(16)的外側壁固定有按摩凸塊(17)。

6.根據權利要求5所述的膝關節固定支具，其特征在于：所述電機殼(14)在限位臺(3)的頂端安裝有兩組，兩組所述電機殼(14)呈對稱分布。

7.根據權利要求1所述的膝關節固定支具，其特征在于：所述第一固定器(1)、第二固定器(2)一端的一側均固定有定位臺(18)，所述第一固定器(1)、第二固定器(2)一端的另一側均固定有定位環(19)，所述定位臺(18)的一側固定有延長帶(20)，所述延長帶(20)的一端設置有收束帶(21)，所述收束帶(21)的內側壁設置有魔術貼刺毛(22)，所述延長帶(20)的外側壁設置有魔術貼原毛(23)，所述收束帶(21)外側壁的一側設置有連接帶(24)，所述連接帶(24)的內側設置有拉環(25)。

8.根據權利要求7所述的膝關節固定支具，其特征在于：所述定位臺(18)、定位環(19)在第一固定器(1)和第二固定器(2)的一端設置有若干個，若干個所述定位臺(18)與定位環(19)呈平行分布。

技術總結
本技術公開了一種可調式膝關節固定支具，具體涉及膝關節固定支具技術領域，包括第一固定器、第二固定器和內襯墊，所述第一固定器的下方設置有第二固定器，所述第一固定器、第二固定器的兩側均設置有調節組件。本技術通過設置有定位桿和調節帽，連接桿上下端的連接環套在第一固定器側端的定位桿上，完成第一固定器、第二固定器之間的連接，此時，便可根據腿部角度，調節第一固定器、第二固定器之間的角度位置，調節完畢后，將調節帽擰緊，借助防退齒壓迫連接環，連接環、連接桿位置固定，即可完成第一固定器、第二固定器之間角度位置的固定操作，實現了該膝關節固定支具調節使用時的便捷性。

技術研發人員：杜志雄,李永亮,王娜
受保護的技術使用者：北京惠順康醫療器械有限公司
技術研發日：20240612
技術公布日：2025/4/28
