本技術涉及一種破冠鉗,具體為破冠鉗,屬于醫療器械。
背景技術:
1、牙科金屬、烤瓷或者全瓷冠修復體,如果因修復體制作不良或基牙本身治療不完善,導致基牙炎癥或者患者因其他不適,無法耐受,常常需要拆除原有修復體后再行治療。但是這種固定修復體一般都是通過粘結劑牢固的粘結在基牙上,往往很難取下。我們一般需要在牙冠的唇頰面,磨出一條縱行的溝,深度要達到基牙,再用破冠鉗的尖端插入溝中,通過給破冠鉗加力,使得破冠鉗的三個喙向兩個方向分開,推動溝兩旁的修復體,從而使溝兩旁的冠修復體變形,修復體松動脫落。
2、目前市場上,大部分破冠鉗的鉗體都是一體設置的,在對破冠鉗進行收納放置時,由于破冠鉗有一定的長度,人員無法將破冠鉗的鉗體進行折疊,反而在收納放置時會占用一部分放置空間,進而設計一種破冠鉗解決上述所存在的缺點。
技術實現思路
1、(一)解決的技術問題
2、本實用新型的目的就在于為了解決上述問題而提供破冠鉗,以解決現有技術中大部分破冠鉗的鉗體都是一體設置的,在對破冠鉗進行收納放置時,由于破冠鉗有一定的長度,人員無法將破冠鉗的鉗體進行折疊,反而在收納放置時會占用一部分放置空間的問題。
3、(二)技術方案
4、本實用新型通過以下技術方案予以實現:破冠鉗,包括兩個上鉗體,兩個所述上鉗體之間鉸接設置,兩個所述上鉗體頂端均固定連接有兩個倒錐形鉗喙頭,兩個所述上鉗體底端均設有下鉗體,所述上鉗體外側開設有安裝槽,所述下鉗體頂部固定連接有旋轉塊,所述旋轉塊內側固定連接有轉動桿,所述轉動桿設置于安裝槽內部并與上鉗體轉動連接,所述轉動桿外側兩端套設有固定盤,兩個所述固定盤均與上鉗體固定連接,所述旋轉塊和兩個固定盤之間設有限位組件,兩個所述固定盤相對一側均開設有兩個卡槽,所述轉動桿內側開設有長形槽,所述長形槽底部開設有兩個滑槽,兩個所述滑槽均和長形槽相通,所述長形槽內部固定連接有兩個固定塊,所述固定塊內側滑動連接有第一滑桿,所述第一滑桿一端固定連接有卡塊,所述第一滑桿外側套設有第一復位彈簧,所述第一復位彈簧兩端分別與卡塊和固定塊固定連接,所述卡塊穿過滑槽并與轉動桿滑動連接,所述卡塊一側設有按壓組件,第一復位彈簧的設置,起到彈性壓縮和彈性復位的作用。
5、優選地,所述限位組件包括兩個連接桿,兩個所述連接桿均固定連接于旋轉塊前后兩側,兩個所述連接桿一端均固定連接有滑球。
6、優選地,所述限位組件還包括兩個弧形槽,兩個所述弧形槽分別開設于兩個固定盤相對一側,兩個所述滑球分別設置于兩個弧形槽內部并與兩個固定盤滑動接觸,兩個滑球的設置,可以實現對旋轉塊旋轉角度的限位,以便得知下鉗體旋轉到指定的位置。
7、優選地,所述按壓組件包括抵塊,所述抵塊設置于長形槽內部,所述抵塊設置于卡塊相接觸,所述抵塊一側固定連接有第二滑桿,所述第二滑桿外側滑動連接有連接塊,所述連接塊兩端與轉動桿固定連接。
8、優選地,所述第二滑桿外側套設有第二復位彈簧,所述第二復位彈簧兩端分別與連接塊和抵塊固定連接,第二復位彈簧的設置,起到彈性拉伸和彈性復位的作用。
9、優選地,所述第二滑桿一端固定連接有壓塊,所述壓塊設置于長形槽內部并與轉動桿滑動接觸。
10、本實用新型提供了破冠鉗,其具備的有益效果如下:
11、1、該破冠鉗,兩個抵塊分別對兩個卡塊進行擠壓,兩個卡塊往相對方向移動,兩個第一滑桿則在兩個固定塊上滑動,而兩個第一復位彈簧彈性壓縮,實現兩個卡塊分別從其中兩個卡槽內部移出,之后,旋轉下鉗體,旋轉塊帶動轉動桿轉動,將下鉗體旋轉到一定位置后,再松動兩個壓塊,實現兩個卡塊復位,兩個卡塊卡入另兩個卡槽中,從而實現對破冠鉗的折疊,解決了收納放置時占用放置空間的情況。
12、2、該破冠鉗,旋轉塊帶動轉動桿轉動時,旋轉塊通過兩個連接桿分別帶動兩個滑球在兩個弧形槽內部滑動,當滑球到達弧形槽內部一端時,說明了下鉗體旋轉到了一定的位置,此結構設計,能夠?qū)ο裸Q體和旋轉塊旋轉后的角度進行限位,便于卡塊復位時卡入卡槽內部。

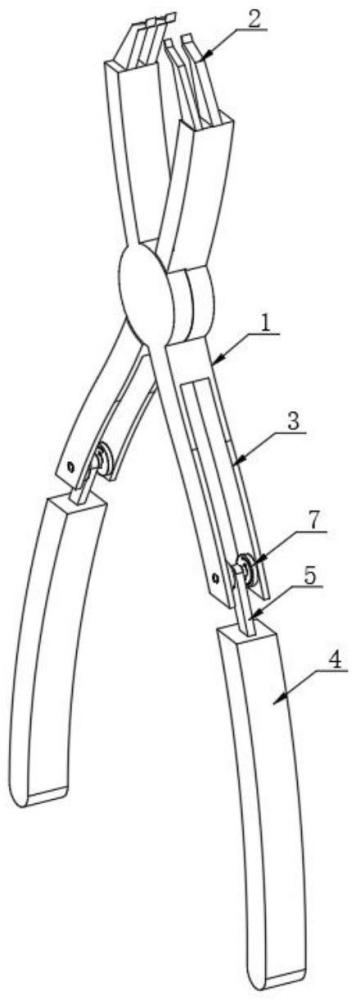

1.破冠鉗,包括兩個上鉗體(1),其特征在于:兩個所述上鉗體(1)之間鉸接設置,兩個所述上鉗體(1)頂端均固定連接有兩個倒錐形鉗喙頭(2),兩個所述上鉗體(1)底端均設有下鉗體(4),所述上鉗體(1)外側開設有安裝槽(3),所述下鉗體(4)頂部固定連接有旋轉塊(5),所述旋轉塊(5)內側固定連接有轉動桿(6),所述轉動桿(6)設置于安裝槽(3)內部并與上鉗體(1)轉動連接,所述轉動桿(6)外側兩端套設有固定盤(7),兩個所述固定盤(7)均與上鉗體(1)固定連接,所述旋轉塊(5)和兩個固定盤(7)之間設有限位組件,兩個所述固定盤(7)相對一側均開設有兩個卡槽(11),所述轉動桿(6)內側開設有長形槽(22),所述長形槽(22)底部開設有兩個滑槽(13),兩個所述滑槽(13)均和長形槽(22)相通,所述長形槽(22)內部固定連接有兩個固定塊(15),所述固定塊(15)內側滑動連接有第一滑桿(14),所述第一滑桿(14)一端固定連接有卡塊(12),所述第一滑桿(14)外側套設有第一復位彈簧(16),所述第一復位彈簧(16)兩端分別與卡塊(12)和固定塊(15)固定連接,所述卡塊(12)穿過滑槽(13)并與轉動桿(6)滑動連接,所述卡塊(12)一側設有按壓組件。
2.根據權利要求1所述的破冠鉗,其特征在于:所述限位組件包括兩個連接桿(10),兩個所述連接桿(10)均固定連接于旋轉塊(5)前后兩側,兩個所述連接桿(10)一端均固定連接有滑球(9)。
3.根據權利要求2所述的破冠鉗,其特征在于:所述限位組件還包括兩個弧形槽(8),兩個所述弧形槽(8)分別開設于兩個固定盤(7)相對一側,兩個所述滑球(9)分別設置于兩個弧形槽(8)內部并與兩個固定盤(7)滑動接觸。
4.根據權利要求1所述的破冠鉗,其特征在于:所述按壓組件包括抵塊(17),所述抵塊(17)設置于長形槽(22)內部,所述抵塊(17)設置于卡塊(12)相接觸,所述抵塊(17)一側固定連接有第二滑桿(18),所述第二滑桿(18)外側滑動連接有連接塊(20),所述連接塊(20)兩端與轉動桿(6)固定連接。
5.根據權利要求4所述的破冠鉗,其特征在于:所述第二滑桿(18)外側套設有第二復位彈簧(21),所述第二復位彈簧(21)兩端分別與連接塊(20)和抵塊(17)固定連接。
6.根據權利要求4所述的破冠鉗,其特征在于:所述第二滑桿(18)一端固定連接有壓塊(19),所述壓塊(19)設置于長形槽(22)內部并與轉動桿(6)滑動接觸。
