本技術涉及醫療器具的，具體是一種消化內科方便臨床抽血取樣裝置。

背景技術：

1、消化內科是專門研究食管、胃、小腸、大腸、肝、膽及胰腺等疾病診斷和治療的醫學科室。血液檢查是消化系統疾病診斷的重要手段之一。通過檢查血液中的各種指標，如轉氨酶、膽紅素、血紅蛋白、白細胞計數等，可以幫助醫生判斷患者是否存在消化系統疾病，以及疾病的類型和嚴重程度。

2、在傳統的抽血取樣方式中，醫務人員會讓患者將手臂放置在桌面上，然后直接用針管抽取。但在針頭扎進人體的一瞬間，患者可能會因為疼痛或緊張而下意識地回抽手臂，這可能會導致針頭移位、血液濺出或采集不足等不利情況。同時，由于每個人的體型、身體比例和手臂長度都有所不同，醫務人員在抽血取樣前需要使用不同的墊子來支撐和調整患者手臂的擺放位置，從而增加了醫務人員的操作復雜性。

技術實現思路

1、針對上述問題，本實用新型的目的在于克服現有技術的不足，設計了一種消化內科方便臨床抽血取樣裝置。

2、為實現上述目的，本實用新型提供如下技術方案：一種消化內科方便臨床抽血取樣裝置，包括底座，所述底座上設有用于放置患者手臂的放置架，還包括調節機構和限位機構，所述調節機構設置在底座和放置架之間，所述調節機構用于調節所述放置架在底座上的位置，所述限位機構設置有兩組，且分別設置在放置架的兩端，所述限位機構用于將患者手臂固定在放置架上。

3、作為本實用新型進一步的方案：所述調節機構包括限位支架和活動滑臺，所述限位支架固定設置在底座的頂部，所述限位支架上設有呈豎直狀態的滑槽，所述活動滑臺滑動設置在滑槽內，所述放置架設置在活動滑臺的頂部，所述滑槽內設有用于固定活動滑臺的限位固定件。

4、作為本實用新型進一步的方案：所述限位固定件包括豎直轉軸，所述豎直轉軸旋轉設置在滑槽內，所述豎直轉軸外側設有外螺紋，所述活動滑臺設有通孔，所述通孔內設有與豎直轉軸外側的外螺紋螺紋配合的內螺紋。

5、作為本實用新型進一步的方案：所述限位固定件還包括旋轉電機，所述旋轉電機設置在限位支架的一端，所述旋轉電機的輸出端穿過限位支架，且滑槽內的豎直轉軸同軸固定連接。

6、作為本實用新型進一步的方案：所述活動滑臺包括滑動座、水平轉軸和旋轉臺板，所述滑動座滑動設置在滑槽內，所述水平轉軸呈水平狀態設置在滑動座上，所述旋轉臺板的中部設有呈水平狀態的轉孔，所述旋轉臺板通過轉孔旋轉設置在水平轉軸上，所述通孔開設在滑動座上。

7、作為本實用新型進一步的方案：所述活動滑臺還包括鎖定件，所述水平轉軸的一端外側設有外螺紋，所述鎖定件的中部設有開孔，所述開孔為貫通狀，且水平轉軸貫穿開孔，所述開孔內設有與水平轉軸外側的外螺紋螺紋配合的內螺紋。

8、作為本實用新型進一步的方案：所述限位機構包括束縛帶和限位卡扣，所述束縛帶的一端固定設置在放置架的一側，所述限位卡扣固定設置在放置架的另一側，所述束縛帶的另一端與限位卡扣相配合。

9、作為本實用新型進一步的方案：所述束縛帶由彈性材料制成。

10、本實用新型相比較于現有技術的有益效果是：

11、1、本實用新型在實際使用時，醫務人員可根據患者體型、身體比例和手臂長度的不同，通過旋轉電機轉動豎直轉軸調節活動滑臺在限位支架上的位置，從而調節放置架在底座上的位置，進而使放置架適應不同體型和手臂長度的患者。同時，通過旋轉臺板在水平轉軸上的轉動，從而調節設置在旋轉臺板上的放置架的傾斜角度，使得患者的手臂可以放置在一個更加自然和舒適的角度上，這有助于減少患者在抽血過程中的不適感和緊張情緒，提高患者的舒適度和滿意度。

12、2、本實用新型在實際使用時，醫務人員通過束縛帶和限位卡扣將患者手臂固定在放置架上，從而確保患者的手臂在抽血過程中保持穩定。即使患者因疼痛或緊張而下意識地移動手臂，限位機構也能有效防止手臂的突然回抽，從而大大降低了針頭移位、血液濺出或采集不足的風險。

13、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

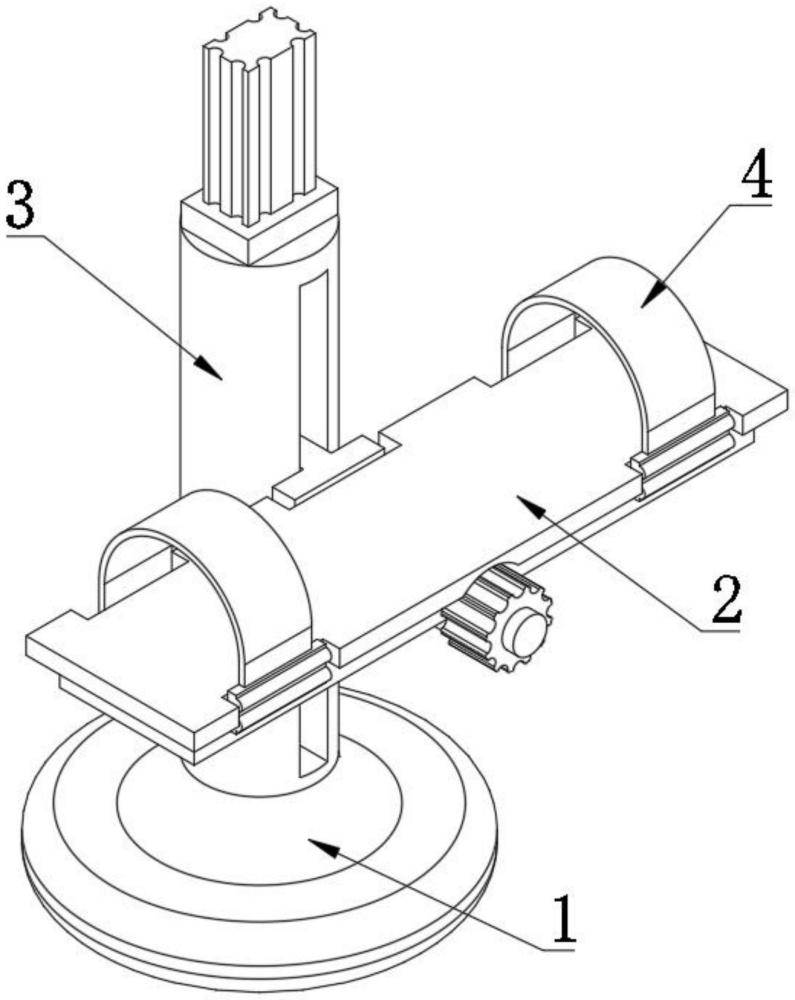

1.一種消化內科方便臨床抽血取樣裝置，包括底座（1），所述底座（1）上設有用于放置患者手臂的放置架（2），其特征在于，還包括：

2.根據權利要求1所述的一種消化內科方便臨床抽血取樣裝置，其特征在于，所述調節機構（3）包括限位支架（31）和活動滑臺（32），所述限位支架（31）固定設置在底座（1）的頂部，所述限位支架（31）上設有呈豎直狀態的滑槽（33），所述活動滑臺（32）滑動設置在滑槽（33）內，所述放置架（2）設置在活動滑臺（32）的頂部，所述滑槽（33）內設有用于固定活動滑臺（32）的限位固定件。

3.根據權利要求2所述的一種消化內科方便臨床抽血取樣裝置，其特征在于，所述限位固定件包括豎直轉軸（34），所述豎直轉軸（34）旋轉設置在滑槽（33）內，所述豎直轉軸（34）外側設有外螺紋，所述活動滑臺（32）設有通孔，所述通孔內設有與豎直轉軸（34）外側的外螺紋螺紋配合的內螺紋。

4.根據權利要求3所述的一種消化內科方便臨床抽血取樣裝置，其特征在于，所述限位固定件還包括旋轉電機（35），所述旋轉電機（35）設置在限位支架（31）的一端，所述旋轉電機（35）的輸出端穿過限位支架（31），且滑槽（33）內的豎直轉軸（34）同軸固定連接。

5.根據權利要求3所述的一種消化內科方便臨床抽血取樣裝置，其特征在于，所述活動滑臺（32）包括滑動座（36）、水平轉軸（37）和旋轉臺板（38），所述滑動座（36）滑動設置在滑槽（33）內，所述水平轉軸（37）呈水平狀態設置在滑動座（36）上，所述旋轉臺板（38）的中部設有呈水平狀態的轉孔，所述旋轉臺板（38）通過轉孔旋轉設置在水平轉軸（37）上，所述通孔開設在滑動座（36）上。

6.根據權利要求5所述的一種消化內科方便臨床抽血取樣裝置，其特征在于，所述活動滑臺（32）還包括鎖定件（39），所述水平轉軸（37）的一端外側設有外螺紋，所述鎖定件（39）的中部設有開孔，所述開孔為貫通狀，且水平轉軸（37）貫穿開孔，所述開孔內設有與水平轉軸（37）外側的外螺紋螺紋配合的內螺紋。

7.根據權利要求1所述的一種消化內科方便臨床抽血取樣裝置，其特征在于，所述限位機構（4）包括束縛帶（41）和限位卡扣（42），所述束縛帶（41）的一端固定設置在放置架（2）的一側，所述限位卡扣（42）固定設置在放置架（2）的另一側，所述束縛帶（41）的另一端與限位卡扣（42）相配合。

8.根據權利要求7所述的一種消化內科方便臨床抽血取樣裝置，其特征在于，所述束縛帶（41）由彈性材料制成。

技術總結
本技術公開了一種消化內科方便臨床抽血取樣裝置，涉及醫療器具的技術領域，包括底座，所述底座上設有用于放置患者手臂的放置架，還包括調節機構和限位機構，所述調節機構設置在底座和放置架之間，所述限位機構設置有兩組，且分別設置在放置架的兩端。本技術通過調節機構使醫務人員在實際使用時，可根據患者體型、身體比例和手臂長度的不同，靈活調整放置架在底座上的位置，從而使放置架適應不同體型和手臂長度的患者。同時，無需額外使用墊子或其他支撐物，簡化了醫務人員的操作。本技術通過限位機構將患者手臂固定在放置架上，從而確保患者的手臂在抽血過程中保持穩定。

技術研發人員：殷海紅
受保護的技術使用者：安慶市立醫院
技術研發日：20240618
技術公布日：2025/4/28
