本技術涉及封堵裝置領域，尤其涉及一種卡扣式氣管套管封堵器。

背景技術：

1、氣管切開術是耳鼻咽喉-頭頸外科、神經內外科、icu、呼吸科等科室常見的一項急救及治療手段。當氣管切開患者病情穩定，需要進行短期或較長時間的堵管，才能根據患者整體情況，決定是否拔管。目前臨床使用的無論是塑料還是金屬的氣管導管均無配套的堵管器材，堵管材料大多為護士自制的木塞、棉簽、橡皮瓶塞等，但這些方法存需根據氣管套管的內徑臨時制作，操作不便，不能達到準確控制堵管的程度。

技術實現思路

1、本實用新型要解決的技術問題是克服現有技術存在的缺陷，本實用新型提出了一種卡扣式氣管套管封堵器，可以穩定安全的封堵多種尺寸的氣管管套。

2、為解決上述技術問題，本實用新型采用的技術方案是：一種卡扣式氣管套管封堵器，包括：

3、封堵器本體，所述封堵器本體由醫用硅橡膠材料一體成型；

4、所述封堵器本體包括卡扣固定機構和封堵機構；

5、所述卡扣固定機構包括底座板，所述底座板上開設有圓弧槽和第一豎槽，所述第一豎槽置于圓弧槽的底部且與圓弧槽連通，所述底座板的底部前后側均固定連接有斜板，兩個所述斜板之間有第二豎槽，所述第二豎槽與第一豎槽連通，兩個所述斜板上均設置有卡扣件；

6、所述封堵機構包括封堵箱板，所述封堵箱板靠近底座板的一側呈開口狀，所述封堵箱板內固定連接有錐形板，所述封堵箱板的兩端分別固定連接有第一豎向連接板和第二豎向連接板，所述第一豎向連接板的頂部固定連接有橫向連接板，所述橫向連接板與底座板固定連接，所述第二豎向連接板上開設有多個橫槽，多個所述卡扣件分別卡扣在多個橫槽內，且可在橫槽內滑動。

7、進一步地，所述卡扣件包括插桿和三角卡扣板，兩個所述斜板上均固定連接有插桿，所述插桿遠離斜板的一側固定連接有三角卡扣板，所述三角卡扣板卡在橫槽處。

8、進一步地，所述第一豎向連接板和第二豎向連接板靠近底座板的一側均固定連接有第一凸起。

9、進一步地，所述封堵箱板呈匚型，所述錐形板固定安裝在封堵箱板的內底部。

10、進一步地，所述封堵箱板內壁呈錐形，所述錐形板固定安裝在封堵箱板的內底部，所述封堵箱板內壁固定連接有環形板，用于束縛管套的外壁。

11、與現有技術相比，本實用新型的有益效果包括：

12、可以固定封堵多種尺寸的氣管管套；

13、裝置便于安裝在氣管管套上；

14、且便于穩定固定封堵作業。

技術特征：

1.一種卡扣式氣管套管封堵器，其特征在于，包括：

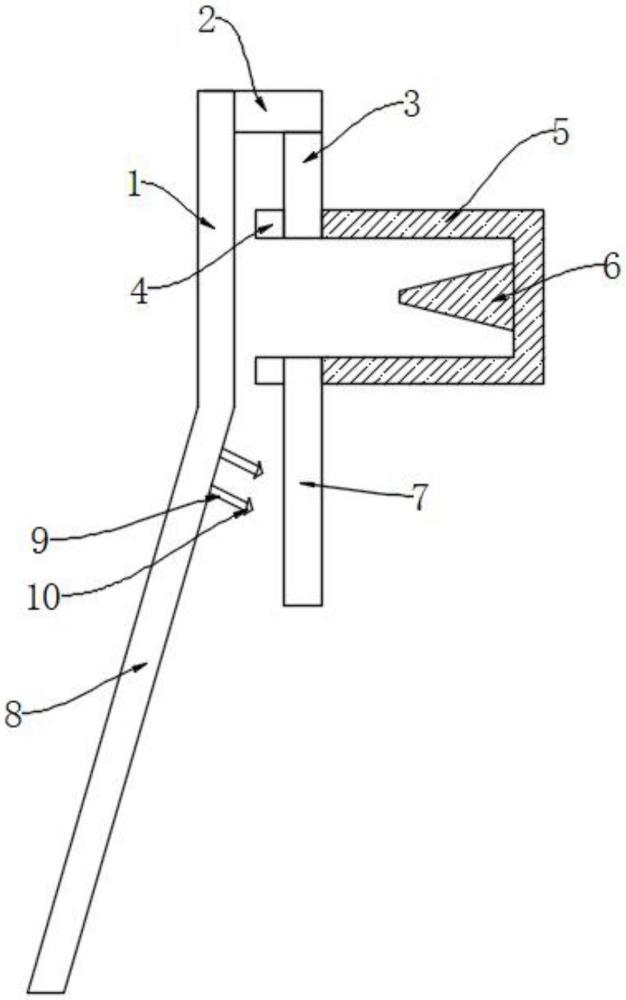

2.根據權利要求1所述的一種卡扣式氣管套管封堵器，其特征在于，所述卡扣件包括插桿(9)和三角卡扣板(10)，兩個所述斜板(8)上均固定連接有插桿(9)，所述插桿(9)遠離斜板(8)的一側固定連接有三角卡扣板(10)，所述三角卡扣板(10)卡在橫槽(14)處。

3.根據權利要求1所述的一種卡扣式氣管套管封堵器，其特征在于，所述第一豎向連接板(3)和第二豎向連接板(7)靠近底座板(1)的一側均固定連接有第一凸起(4)。

4.根據權利要求1所述的一種卡扣式氣管套管封堵器，其特征在于，所述封堵箱板(5)呈匚型，所述錐形板(6)固定安裝在封堵箱板(5)的內底部。

5.根據權利要求1所述的一種卡扣式氣管套管封堵器，其特征在于，所述封堵箱板(5)內壁呈錐形，所述錐形板(6)固定安裝在封堵箱板(5)的內底部，所述封堵箱板(5)內壁固定連接有環形板(15)，用于束縛管套的外壁。

技術總結
本技術涉及封堵裝置領域，具體為一種卡扣式氣管套管封堵器，包括：封堵器本體，所述封堵器本體由醫用硅橡膠材料一體成型；所述封堵器本體包括卡扣固定機構和封堵機構；所述卡扣固定機構包括底座板，所述底座板上開設有圓弧槽和第一豎槽，所述第一豎槽置于圓弧槽的底部且與圓弧槽連通，所述底座板的底部前后側均固定連接有斜板，兩個所述斜板之間有第二豎槽，所述第二豎槽與第一豎槽連通，兩個所述斜板上均設置有卡扣件；所述封堵機構包括封堵箱板，所述封堵箱板靠近底座板的一側呈開口狀，所述封堵箱板內固定連接有錐形板。該裝置可以穩定安全的封堵多種尺寸的氣管管套。

技術研發人員：許薇,楊曉宇
受保護的技術使用者：中山大學附屬第一醫院
技術研發日：20240618
技術公布日：2025/4/28
