本技術涉及醫用設備的相關，尤其是指一次性使用的吸引連接管。

背景技術：

1、醫用負壓吸引器是外科手術必不可少的工具，主要部件包括吸引器頭、軟管、引流瓶/袋這三部分。其工作原理是通過真空泵或其他方式產生負壓，大氣壓將手術中的積液、積血、固體顆粒物等推向吸引器內，從而達到清晰手術視野、減少污染機會的目的。全髖、全膝關節置換術等骨科手術中，由于打磨髖臼、鋸割骨質、清除軟組織等手術步驟，可產生大量大小不等的骨碎塊、碎屑等固體顆粒物。這些固體顆粒物常引起吸引器堵塞，故術者需要查找堵塞原因、疏通堵塞部位，甚至更換吸引器頭或吸引器軟管，從而造成手術時間的延長，并增加患者出血量及感染風險。

2、中國專利公開號為cn220530413u，授權公告日為2024年2月27日公開的一種具有連接處保護結構的醫用吸引管，包括連接管，所述連接管一端活動連接有卡扣套件，所述卡扣套件通過u型卡扣活動連接有連接管、平底螺栓，所述連接管另一端固定連接有連接頭，所述連接頭下部外側固定連接有連接繩，所述連接繩頂端固定連接有連接蓋，不僅可以快速易于安裝，還可以確保醫用吸引管的結構穩定性，防止在使用過程中因?yàn)檫B接不穩定導致的管道移位或者脫落，對于醫務人員的工作帶來極大的方便性，使得在緊急情況下能快速地拿起和利用醫用吸引管，提高了工作效率，有效防止空氣中的塵埃和細菌進入連接頭，提供對使用環境的良好適應能力，減少了對使用環境的要求，擴大了這種醫用吸引管的適用范圍。該實用新型的不足之處在于，管內容易堵塞從而造成手術時間過長，而因手術時間延長會造成增加患者出血量及感染風險。

技術實現思路

1、本實用新型是為了克服現有技術中容易堵塞和因手術時間延長而造成增加患者出血量及感染風險的不足，提供了一種不易堵塞和減少手術時間從而降低患者出血量及感染風險的一次性使用的吸引連接管。

2、為了實現上述目的，本實用新型采用以下技術方案：

3、一次性使用的吸引連接管，包括吸引連接管，所述吸引連接管上設有管尾和吸引頭，所述管尾置于吸引連接管的上端，所述吸引頭置于吸引連接管的下端，所述管尾和吸引頭均與吸引連接管為一體成型的，所述管尾的內部為鏤空的且與吸引連接管的內部連通，所述吸引頭的內部為鏤空的且與吸引連接管的內部連通，所述吸引頭的外徑與吸引連接管的外徑相同。

4、安裝時，通過管尾安裝在吸引器的連接管上將吸引連接管與吸引器連接；在全髖、全膝關節置換術等骨科手術中，有積液、積血、固體顆粒物等時，打開吸引器，將吸引頭置于積液、積血、固體顆粒物等處進行抽吸即可，吸引頭可將過大的固體顆粒物阻擋在外，吸引連接管就不易堵塞，而且吸引頭的外徑與吸引連接管的外徑相同，降低吸引頭損害手術部位的可能，達到了能不易堵塞和減少手術時間從而降低患者出血量及感染風險的目的。

5、作為優選，所述吸引頭的下端上設有過濾網，所述過濾網置于吸引頭的下端且與吸引頭為一體成型的，所述過濾網下端面的截面呈弧形。弧形的結構能避免前端過于尖銳，刺激軟組織。

6、作為優選，所述過濾網的弧形的最下端與吸引頭的下端面的距離為0.7-1mm。弧形不易過大，過大會造成吸引力下降。

7、作為優選，所述過濾網上設有若干網孔，所述網孔的形狀呈三角形，所述網孔以過濾網的弧形的最下端為中心均勻分布在過濾網上，所述網孔與吸引頭的內部連通。網孔的形狀呈三角形，方便擋住過大的固體顆粒物或血凝塊。

8、作為優選，所述吸引連接管的內部直徑、管尾的內部直徑和吸引頭的內部直徑均相同。內部直徑相同方便將積液、積血等液體吸走，不易堵塞。

9、作為優選，所述管尾的截面呈梯形，所述管尾的梯形的長邊與連接吸引管連接。管尾的截面呈梯形方便安裝。

10、本實用新型的有益效果是：不易堵塞和減少手術時間從而降低患者出血量及感染風險的目的；弧形的結構能避免前端過于尖銳，刺激軟組織；弧形不易過大，過大會造成吸引力下降；網孔的形狀呈三角形，方便擋住過大的固體顆粒物或血凝塊；內部直徑相同方便將積液、積血等液體吸走，不易堵塞；管尾的截面呈梯形方便安裝。

技術特征：

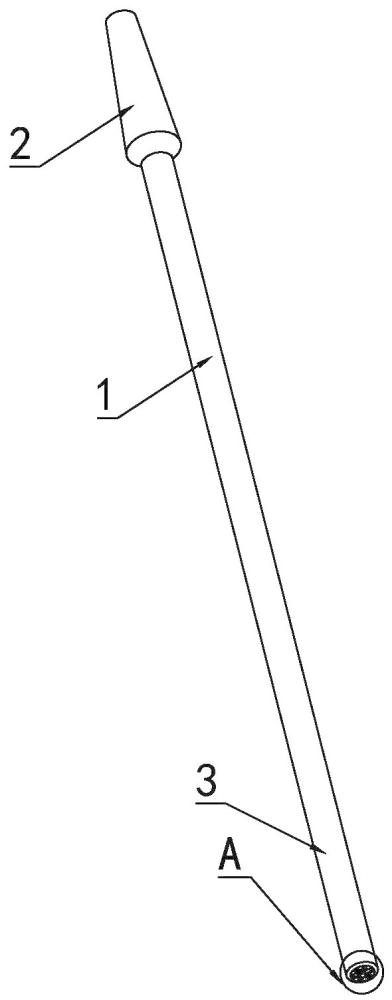

1.一次性使用的吸引連接管，其特征是，包括吸引連接管（1），所述吸引連接管（1）上設有管尾（2）和吸引頭（3），所述管尾（2）置于吸引連接管（1）的上端，所述吸引頭（3）置于吸引連接管（1）的下端，所述管尾（2）和吸引頭（3）均與吸引連接管（1）為一體成型的，所述管尾（2）的內部為鏤空的且與吸引連接管（1）的內部連通，所述吸引頭（3）的內部為鏤空的且與吸引連接管（1）的內部連通，所述吸引頭（3）的外徑與吸引連接管（1）的外徑相同。

2.根據權利要求1所述的一次性使用的吸引連接管，其特征是，所述吸引頭（3）的下端上設有過濾網（4），所述過濾網（4）置于吸引頭（3）的下端且與吸引頭（3）為一體成型的，所述過濾網（4）下端面的截面呈弧形。

3.根據權利要求2所述的一次性使用的吸引連接管，其特征是，所述過濾網（4）的弧形的最下端與吸引頭（3）的下端面的距離為0.7-1mm。

4.根據權利要求3所述的一次性使用的吸引連接管，其特征是，所述過濾網（4）上設有若干網孔（5），所述網孔（5）的形狀呈三角形，所述網孔（5）以過濾網（4）的弧形的最下端為中心均勻分布在過濾網（4）上，所述網孔（5）與吸引頭（3）的內部連通。

5.根據權利要求1所述的一次性使用的吸引連接管，其特征是，所述吸引連接管（1）的內部直徑、管尾（2）的內部直徑和吸引頭（3）的內部直徑均相同。

6.根據權利要求1所述的一次性使用的吸引連接管，其特征是，所述管尾（2）的截面呈梯形，所述管尾（2）的梯形的長邊與連接吸引管連接。

技術總結
本技術公開了一次性使用的吸引連接管，它包括吸引連接管，所述吸引連接管上設有管尾和吸引頭，所述管尾置于吸引連接管的上端，所述吸引頭置于吸引連接管的下端，所述管尾和吸引頭均與吸引連接管為一體成型的，所述管尾的內部為鏤空的且與吸引連接管的內部連通，所述吸引頭的內部為鏤空的且與吸引連接管的內部連通，所述吸引頭的外徑與吸引連接管的外徑相同。本技術的有益效果是：能不易堵塞和減少手術時間從而降低患者出血量及感染風險的目的。

技術研發人員：王鐵洲,郎海明,來駿
受保護的技術使用者：杭州南宇醫療器械有限公司
技術研發日：20240619
技術公布日：2025/4/28
