本技術涉及前臂假肢，特別涉及一種智能信號傳感式前臂假肢。

背景技術：

1、假肢是一種用來替代缺失肢體的人工裝置，通常由金屬、塑料或碳纖維等材料制成。它們旨在提供缺失肢體的功能和外觀，以幫助個體恢復正常生活。假肢的設計和制造越來越先進，可以根據個體的需要和活動水平進行定制，有些甚至配備了電子設備，如智能義肢，可以實現更加自然的運動和控制。

2、如中國專利公開了：?一種上肢假肢臂筒，專利號：cn215080313u，通過將上臂與固定板之間通過轉塊相互連接，利用轉塊，使得固定板帶動其頂端的綁帶隨之發生旋轉，使得綁帶可以更加貼合于人體，強化定位性能，將延長層固定于上臂的前后兩端，利用延長層，可以對上臂與人體接觸部位起到防護性能。

3、但在上述技術方案實施的過程中，發現至少存在如下技術問題：上述假肢在穿戴時，通過綁帶綁于身體上對假肢進行固定，但上述裝置在佩戴時需要用戶一邊拿取假肢，一邊將綁帶綁于身體上，缺乏支撐夾持功能，用戶單獨穿戴較為困難。

技術實現思路

1、（一）解決的技術問題：針對現有技術的不足，本實用新型提供了一種智能信號傳感式前臂假肢，解決上述假肢在穿戴時，通過綁帶綁于身體上對假肢進行固定，但上述裝置在佩戴時需要用戶一邊拿取假肢，一邊將綁帶綁于身體上，缺乏支撐夾持功能，用戶單獨穿戴較為困難的技術問題。

2、（二）技術方案：為實現以上目的，本實用新型通過以下技術方案予以實現：

3、一種智能信號傳感式前臂假肢，包括穿戴接受腔，所述穿戴接受腔內部固定連接有連接塊，所述連接塊內部轉動連接有轉軸，所述轉軸外表面套接有偏心塊，所述偏心塊外表面固定連接有手柄，所述連接塊內部滑動連接有擠壓塊，所述擠壓塊和偏心塊處于同一水平線上，所述穿戴接受腔外表面固定連接有穿戴機構，所述穿戴機構包括背帶，所述背帶固定連接在穿戴接受腔外表面。

4、優選的：所述穿戴接受腔內部轉動連接有前臂假肢本體，所述前臂假肢本體內部滑動連接有支撐塊。

5、優選的：所述支撐塊外表面固定連接有滑塊，所述前臂假肢本體內部開設有滑槽。

6、優選的：所述支撐塊內部固定連接有semg傳感器。

7、優選的：所述支撐塊內部固定連接有慣性傳感器，所述支撐塊內部固定連接有壓力傳感器。

8、優選的：所述前臂假肢本體內部開設有定位孔。

9、（三）有益效果：一、在假肢佩戴時，用戶拿取穿戴接受腔并將穿戴接受腔安裝至斷肢處，通過手指逆時針按壓手柄，手柄被按壓產生旋轉，手柄旋轉過程中帶動偏心塊以轉軸為圓心偏心旋轉，通過偏心塊擠壓擠壓塊在連接塊中滑動，擠壓塊滑動抵觸用戶皮膚，使假肢短暫夾持在皮膚上，可騰出手穿戴背帶，穿戴完背帶后，順時針按壓手柄松開擠壓塊的抵觸夾緊，用戶可以單手操作假肢的初步固定，方便快捷，達到便于穿戴的目的，用戶可自己完成假肢佩戴，提高佩戴的獨立性。

10、二、在前臂假肢本體使用前，用戶可根據自身斷肢位置選擇添加不同數量的支撐塊，將支撐塊通過滑塊滑入滑槽中，將緊固件伸入定位孔中對支撐塊進行固定，通過靈活添加不同數量的支撐塊，用以調節安裝長度，適應不同斷肢程度的用戶，提高裝置的適用性。

技術特征：

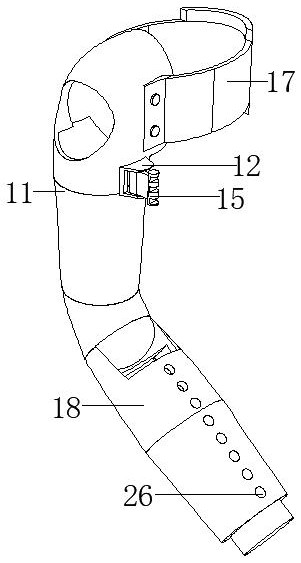

1.一種智能信號傳感式前臂假肢，包括穿戴接受腔（11），其特征在于，所述穿戴接受腔（11）內部固定連接有連接塊（12），所述連接塊（12）內部轉動連接有轉軸（13），所述轉軸（13）外表面套接有偏心塊（14），所述偏心塊（14）外表面固定連接有手柄（15），所述連接塊（12）內部滑動連接有擠壓塊（16）；

2.如權利要求1所述的一種智能信號傳感式前臂假肢，其特征在于，所述穿戴接受腔（11）內部轉動連接有前臂假肢本體（18）；

3.如權利要求2所述的一種智能信號傳感式前臂假肢，其特征在于，所述支撐塊（19）外表面固定連接有滑塊（21）；

4.如權利要求3所述的一種智能信號傳感式前臂假肢，其特征在于，所述滑塊（21）滑動連接在滑槽（22）內部；

5.如權利要求4所述的一種智能信號傳感式前臂假肢，其特征在于，所述支撐塊（19）內部固定連接有慣性傳感器（24）；

6.如權利要求5所述的一種智能信號傳感式前臂假肢，其特征在于，所述前臂假肢本體（18）內部開設有定位孔（26）；

技術總結
本技術涉及前臂假肢技術領域，特別公開了一種智能信號傳感式前臂假肢，包括穿戴接受腔，穿戴接受腔內部固定連接有連接塊，連接塊內部轉動連接有轉軸，轉軸外表面套接有偏心塊，偏心塊外表面固定連接有手柄，連接塊內部滑動連接有擠壓塊，背帶固定連接在穿戴接受腔外表面，在假肢佩戴時，用戶拿取穿戴接受腔并將穿戴接受腔安裝至斷肢處，通過手指逆時針按壓手柄，手柄被按壓產生旋轉，手柄旋轉過程中帶動偏心塊以轉軸為圓心偏心旋轉，通過偏心塊擠壓擠壓塊在連接塊中滑動，擠壓塊滑動抵觸用戶皮膚，使假肢短暫夾持在皮膚上，可騰出手穿戴背帶，用戶可以單手操作假肢的初步固定，方便快捷，達到便于穿戴的目的。

技術研發人員：劉紅舉,劉漣
受保護的技術使用者：恩德萊康復器具（北京）有限公司
技術研發日：20240619
技術公布日：2025/4/28
