本技術涉及一種壓力傳導單元及壓力監控裝置，屬于醫療器械。

背景技術：

1、留置導尿或間歇導尿?yàn)榛A(chǔ)性醫護手段，導尿期間對膀胱壓的監測有顯著臨床意義，現有的尿動力監控設備體積較大，常需懸掛在支架上使用，不利于患者翻身、拍背等常規活動，患者體位變化時也易于通過管路牽動壓力傳感器，導致壓力傳感器和主機之間可能發生松動，影響壓力監測的準確性；重癥患者留置導尿期間腹腔壓的測定常需應用開放式的測量管或通過腹腔穿刺置入壓力傳感器的方式，感染風險較大；留置導尿期間的膀胱功能訓練尚無普及最接近生理機制的壓力引導的訓練模式，多是依靠時間依賴的尿液引流法；留置導尿患者何時拔除導尿管臨床尚無統一的指南，更缺乏個體化的判定標準，導尿管留置時間越長，患者發生尿路感染的幾率及嚴重程度越大。

2、為解決上述問題，臨床急需一種無創且穩定可靠的便攜式的壓力傳導單元及監控裝置。

技術實現思路

1、本實用新型的目的在于提供一種壓力傳導單元及壓力監控裝置，不僅可以在留置導尿過程中監測膀胱壓、腹腔壓，為患者提供無創的膀胱壓、腹腔壓監測方案，輔助患者進行膀胱訓練；通過監測排尿過程中膀胱逼尿肌正反饋，指導判斷患者導尿管拔除的個體化時機；在患者翻身、拍背等活動過程中仍能保證壓力的精確傳導。

2、本實用新型的目的是這樣實現的：

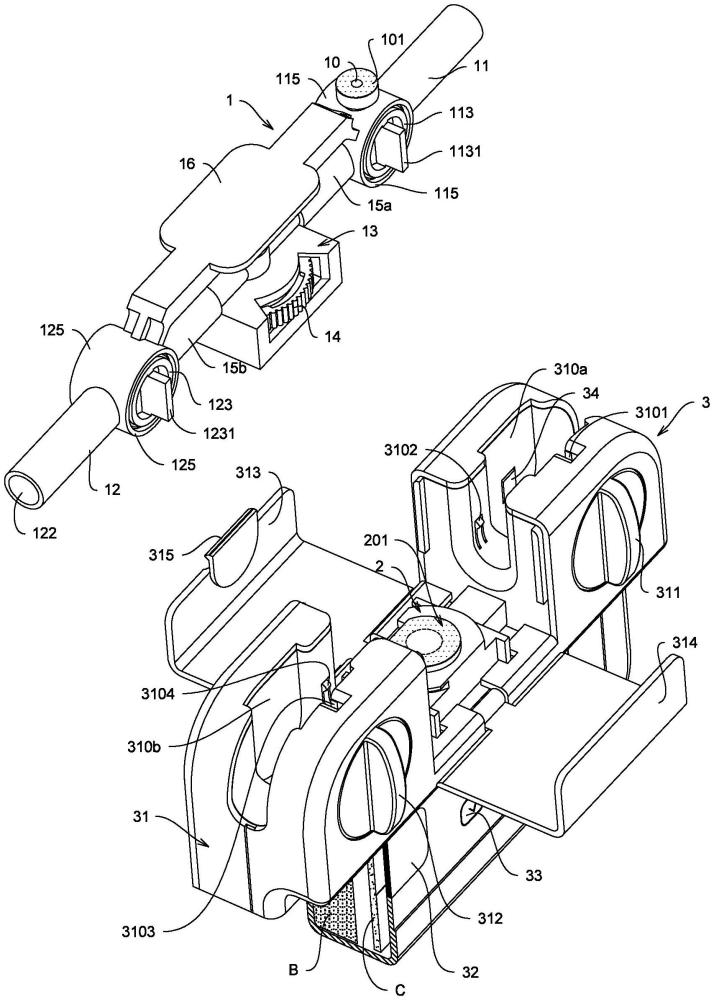

3、一種壓力傳導單元，包括：進液管路、出液管路和位于進液管路、出液管路之間的傳壓部件，傳壓部件設有傳壓腔，傳壓腔的傳壓口被柔性傳壓薄膜覆蓋，還包括分別設置在進液管路、出液管路上的進液閥和出液閥；進液管路上設有中空的硬質的第一膨大部，出液管路上設有中空的硬質的第二膨大部，進液閥和出液閥分別嵌入第一膨大部、第二膨大部?jī)?nèi)并可在其內旋轉；進液閥開啟時，進液閥內腔與進液管路內腔連通，反之則阻斷；出液閥開啟時，出液閥內腔與出液管路內腔連通，反之則阻斷；傳壓部件位于第一膨大部、第二膨大部之間的區域；第一膨大部與傳壓部件的傳壓腔之間及傳壓部件的傳壓腔與第二膨大部之間分別通過管狀的第一中間段、第二中間段相連，第一中間段、第二中間段上的至少一部分為易于形變的管體；第一中間段、第二中間段使位于第一膨大部與第二膨大部之間的傳壓部件具有自由行程；進液管路或出液管路上還設有可與進液閥內腔或出液閥內腔連通的大氣連通口。

4、所述進液管路是尿液進入傳壓腔的通路，而出液管路是尿液從傳壓腔流出的通路；進液管路、出液管路主體可以是硬質或柔性的管道，長度可以數十厘米也可僅有數毫米直接或間接與導尿管相連；進液閥關閉，尿液無法流入傳壓腔；出液閥關閉，尿液無法從傳壓腔流出。

5、所述大氣連通口設置在第一膨大部和/或第二膨大部上，大氣連通口因進液閥和/或出液閥的旋轉位置不同而與進液閥內腔和/或出液閥內腔連通或隔離；大氣連通口上覆蓋有透氣不透液的薄膜；所述透氣不透液的薄膜可由聚乙烯、聚四氟乙烯等高分子復合材料制成，薄膜外可加設通氣的保護帽，避免使用時可能的破損。

6、進一步的，還包括至少一個抽取尿液的采樣腔，采樣腔位于進液管路的第一膨大部與傳壓腔之間，采樣腔開口朝向橋接體一側，采樣腔開口被穿刺后可再密封的彈性體封閉。

7、一種壓力監控裝置，還包括壓力監測單元和主機；壓力監測單元與主機殼體連為一體，壓力傳導單元與主機殼體為可拆卸的配合連接；即一個主機及其上的一個壓力監測單元可以先后和多個壓力傳導單元配合使用，壓力傳導單元為一次性消耗品，而主機及其上的壓力監測單元?jiǎng)t可重復使用；壓力監測單元包括感壓腔和與感壓腔連為一體的壓力傳感器，感壓腔的感壓口被柔性感壓薄膜覆蓋，壓力傳感器監測感壓腔的壓力變化并將壓力變化信號傳輸給主機的中央處理器，主機殼體設有容納第一膨大部的第一容納空間及容納第二膨大部的第二容納空間；主機殼體設有探入第一容納空間的進液調節旋鈕和探入第二容納空間的出液調節旋鈕，進液調節旋鈕、出液調節旋鈕分別與第一膨大部?jī)?nèi)的進液閥、第二膨大部?jī)?nèi)的出液閥聯動配合；感壓腔的感壓薄膜位于第一容納空間與第二容納空間之間的區域。

8、所述壓力監測單元與主機連為一體，可以是壓力監測單元與主機固定連接，也可以是壓力監測單元與主機為在一定范圍內可活動的連接，當壓力監測單元在一定范圍內相對主機可活動時，主機和/或進液管路和/或出液管路的位置移動不會干擾到壓力傳導單元傳壓腔的傳壓口與壓力監測單元感壓腔的感壓口之間的穩定接觸，確保壓力的準確測量。

9、進一步的，第一中間段、第二中間段使位于第一膨大部與第二膨大部之間的傳壓部件具有自由行程，便于鎖緊體驅動傳壓腔向感壓腔位移并充分接觸，同時避免進液管路和/或出液管路的位置移動干擾傳壓腔的傳壓口與感壓腔的感壓口之間的穩定接觸。

10、所述自由行程是指在第一膨大部、橋接體、第二膨大部位置不變的前提下，傳壓部件因易于形變的第一中間段、第二中間段的存在，傳壓部件在一定范圍內可朝向或遠離感壓腔的感壓口位移，而不受硬質的第一膨大部、橋接體、第二膨大部的約束，利于通過鎖緊體驅動傳壓口精準穩定的與感壓腔的感壓口充分接觸；使用時，當外部力量直接或通過進液管路和/或出液管路作用于第一膨大部、橋接體、第二膨大部上，因易于形變的第一中間段、第二中間段的緩沖，外力難以傳遞至傳壓部件上，從而難以干擾傳壓口上的傳壓薄膜與感壓口上的感壓薄膜充分接觸，保障了壓力傳遞及感知的準確性、可靠性。

11、還包括鎖緊體，鎖緊體可以位于傳壓部件上也可以位于壓力監測單元上，鎖緊體用于驅動傳壓腔與感壓腔緊密對接，即驅動柔性傳壓薄膜穩定的接觸柔性感壓薄膜；鎖緊體可以是鎖緊卡扣、鎖緊旋鈕，也可以是磁力吸引的鎖緊體，鎖緊體與主機上的相應結構配合使用將傳壓腔的傳壓薄膜和感壓腔的感壓薄膜穩定的貼合接觸。

12、主機殼體一側的第一容納空間及第二容納空間呈三面開口的豁口狀，第一容納空間內設有便于進液閥柄插入的開口朝向外側的第一適形槽及用于適當約束第一膨大部的第一卡扣；第二容納空間內設有便于出液閥柄插入的開口朝向外側的第二適形槽及用于適當約束第二膨大部的第二卡扣；進液閥柄經第一適形槽，適形嵌入進液調節旋鈕內側的凹槽內；出液閥柄經第二適形槽，適形嵌入出液調節旋鈕內側的凹槽內；具有一定彈性的第一卡扣、第二卡扣可分別扣入第一膨大部、第二膨大部下側邊緣相應位置，使第一膨大部、第二膨大部不易從主機第一容納空間及第二容納空間內脫出。

13、內部輪廓為圓弧型的第一膨大部、第二膨大部對外密封的容納主體呈圓形的進液閥、出液閥，進液閥嵌入第一膨大部?jī)?nèi)，旋轉進液閥柄連帶進液閥在第一膨大部?jī)?nèi)同步旋轉，通過旋轉至不同位置調控進液閥內腔與進液管路內腔是否連通；出液閥嵌入第二膨大部?jī)?nèi)，旋轉出液閥柄連帶出液閥在第二膨大部?jī)?nèi)同步旋轉，通過旋轉至不同位置調控出液閥內腔與出液管路內腔是否連通；進液閥開啟，尿液可進入傳壓腔，進液閥關閉尿液無法進入傳壓腔；出液閥開啟，尿液可流出傳壓腔，出液閥關閉尿液無法流出傳壓腔。

14、還包括硬質的橋接體，橋接體將壓力傳導單元的進液管路上的第一膨大部和出液管路上的第二膨大部連為一體，使第一膨大部、第二膨大部之間的位置穩定且可同步位移；橋接體主體連續平整或設有穿刺針通過孔、穿刺針通過缺口之一者。

15、橋接體呈片狀或條塊狀，可與第一膨大部和第二膨大部一體式模塑成型制作，也可是獨立的部件再與第一膨大部和第二膨大部緊密扣合、粘接或焊接為一體；橋接體便于操作者把持使用，可驅動壓力傳導單元與主機快速精準對接，使進液調節旋鈕、出液調節旋鈕分別與第一膨大部?jī)?nèi)的進液閥、第二膨大部?jī)?nèi)的出液閥聯動配合，即片狀的進液閥柄適形嵌入進液調節旋鈕內側的凹槽內，片狀的出液閥柄適形嵌入出液調節旋鈕內側的凹槽內；當手指或電機驅動進液調節旋鈕、出液調節旋鈕旋轉時，進液閥、出液閥與進液調節旋鈕、出液調節旋鈕同步聯動；當然，同一思路下進液閥、出液閥上可設置閥槽，而進液調節旋鈕、出液調節旋鈕內側設置突出片，突出片嵌入閥槽內實現同步聯動。

16、壓力監測單元感壓腔內充盈流動或非流動的傳壓體；所述傳壓體可以是氣體、油狀液體、凝膠體如零度硅凝膠等。

17、進一步的，壓力傳導單元上設有電子標簽，用于確定壓力傳導單元與主機的對應性，和/或記錄壓力傳導單元的使用時間、使用次數；主機上設有電子標簽的識別模塊。

18、一種具體的結構，傳壓薄膜在未接觸外部物體時呈水平狀或向外凸出狀，感壓薄膜在未與傳壓薄膜接觸時呈水平狀或向外凸出狀；數百次的對照測試與凹陷薄膜對照表明：預先向外凸出狀或水平狀的傳壓薄膜和/或感壓薄膜其傳壓、感壓性能更為穩定，精確程度更高。

19、所述主機殼體上設有通過卡扣配合的左側活動門和右側活動門，左側活動門和/或右側活動門上設有手指嵌扣部；左側活動門和右側活動門向兩側同時打開，充分暴露主體殼體第一容納空間、第二容納空間之間的空間區域，利于把持橋接體將壓力傳導單元插入主機內，實現快速安裝的操作。

20、主機殼體上設有顯示屏和按鍵，主機內的中央處理器接收到壓力監測單元上的壓力傳感器監測到的壓力變化信號并進行處理，將相應數值反饋到顯示屏上；所述按鍵可以是突出的鍵體也可以是觸摸屏上的按鍵圖標，按鍵用于檢索信息及輸入指令，控制膀胱壓力監控系統的包括開啟、關閉、模式切換在內的各項功能。

21、進一步的，還包括驅動電機，驅動電機直接或間接控制進液閥和/或出液閥的開啟或關閉。

22、所述驅動電機間接控制是指驅動電機通過驅動與進液閥、出液閥聯動配合的進液調節旋鈕、出液調節旋鈕間接控制進液閥、出液閥的開啟或關閉。

23、本實用新型的有益效果在于：

24、1.本實用新型的壓力傳導單元與主機為可拆卸的裝配連接，硬質的橋接體驅動進液管路上硬質的第一膨大部、出液管路上硬質的第二膨大部同時精準嵌入主機殼體的第一容納空間、第二容納空間內，同時使主機上的進液調節旋鈕、出液調節旋鈕分別與第一膨大部?jī)?nèi)的進液閥、第二膨大部?jī)?nèi)的出液閥聯動配合，主機可重復性多次使用，壓力傳導單元作為一次性耗材使用，壓力測量精確，使用成本低、操作便利。

25、2.壓力傳導單元的進液管路與傳壓部件之間及傳壓部件與出液管路之間分別通過易于形變的中間段相連接，第一中間段、第二中間段使位于第一膨大部與第二膨大部之間的傳壓部件具有自由行程，便于鎖緊體驅動傳壓腔向感壓腔位移并充分接觸，同時避免進液管路和/或出液管路的位置移動干擾傳壓腔的傳壓口與感壓腔的感壓口之間的穩定接觸，使用時，當外部力量直接或通過進液管路和/或出液管路作用于第一膨大部、橋接體、第二膨大部上，因易于形變的第一中間段、第二中間段的緩沖，外力難以充分傳遞至傳壓部件上，從而難以干擾傳壓口上的傳壓薄膜與感壓口上的感壓薄膜充分接觸，保障了壓力傳遞及感知的可靠性、穩定性。

26、3.壓力傳導單元的大氣連通口設置在第一膨大部和/或第二膨大部上，大氣連通口因進液閥和/或出液閥的旋轉位置不同而與進液閥內腔和/或出液閥內腔連通或隔離，使壓力清零在對外部隔離的狀態下進行，裝置的壓力清零操作更為安全、便利。

27、4.壓力監控裝置實現膀胱壓無創監測，尿液自然充盈的生理?xiàng)l件下監測膀胱壓，用于確定留置導尿患者的每次排尿時機及判斷膀胱功能；患者長期留置導尿易于引發膀胱萎縮，需為其提供個體化的膀胱功能訓練，本裝置在監測膀胱壓過程中出液閥關閉，當達到設定的膀胱功能壓力值時，開啟出液閥使尿液排出，最大程度模擬生理性排尿過程，如此重復多次訓練，有助于患者膀胱功能恢復。

28、5.腹腔壓無創監測，當膀胱內儲尿量較少時，膀胱壓力相當于腹腔壓力，每次排空尿液后即可監測腹腔壓，為判斷患者綜合病情變化提供更多信息，判斷腹腔間隙綜合征的發生、發展程度及治療后的效果評價，為手術期間的麻醉安全保駕護航。

29、6.膀胱逼尿肌正反饋能力測定，膀胱內壓力到達排尿設定閾值后，開啟出液閥使尿液排出，排尿持續數秒或數十秒后，迅速關閉出液閥，記錄30s內的膀胱壓力值變化，最大膀胱壓力值即為正反饋排尿過程中的膀胱逼尿肌最大收縮力，可用于判斷患者的膀胱功能是否恢復，為是否可拔除留置的導尿管提供個體化臨床依據，盡早拔出導尿管可顯著降低尿路感染發生幾率。

30、7.壓力傳導單元上采樣腔可在患者膀胱壓力監測過程中，隨時抽取患者尿樣進行觀察、檢測、尿細菌培養等。
