本發明涉及消毒，尤其涉及一種具有分區處理功能的醫療器械消毒設備。

背景技術：

1、在對醫療器械進行消毒時一般使用紫外線殺菌消毒，利用適當波長的紫外線能夠破壞微生物機體細胞中的dna(脫氧核糖核酸)或rna(核糖核酸)的分子結構，造成生長性細胞死亡和(或)再生性細胞死亡，達到殺菌消毒的效果。紫外線消毒技術是基于現代防疫學、醫學和光動力學的基礎上，利用特殊設計的高效率、高強度和長壽命的uvc波段紫外光照射流水，將水中各種細菌、病毒、寄生蟲、水藻以及其他病原體直接殺死。

2、現在市面上有一些紫外線消毒設備，紫外線消毒設備發出的紫外線光具有較強的消毒殺菌效果，但現有紫外線消毒設備多為采用固定安裝的方式，不便于移動，在需要對醫療器械表面進行消毒殺菌時，需要將該物品移動至紫外線消毒設備的照射區域內，或在該物品所處位置安裝額外的紫外線消毒設備，使用非常不方便。

3、為了解決上述問題，進而提出一種具有分區處理功能的醫療器械消毒設備。

技術實現思路

1、本發明提出的一種具有分區處理功能的醫療器械消毒設備，解決了背景技術中的問題。

2、為了實現上述目的，本發明采用了如下技術方案：

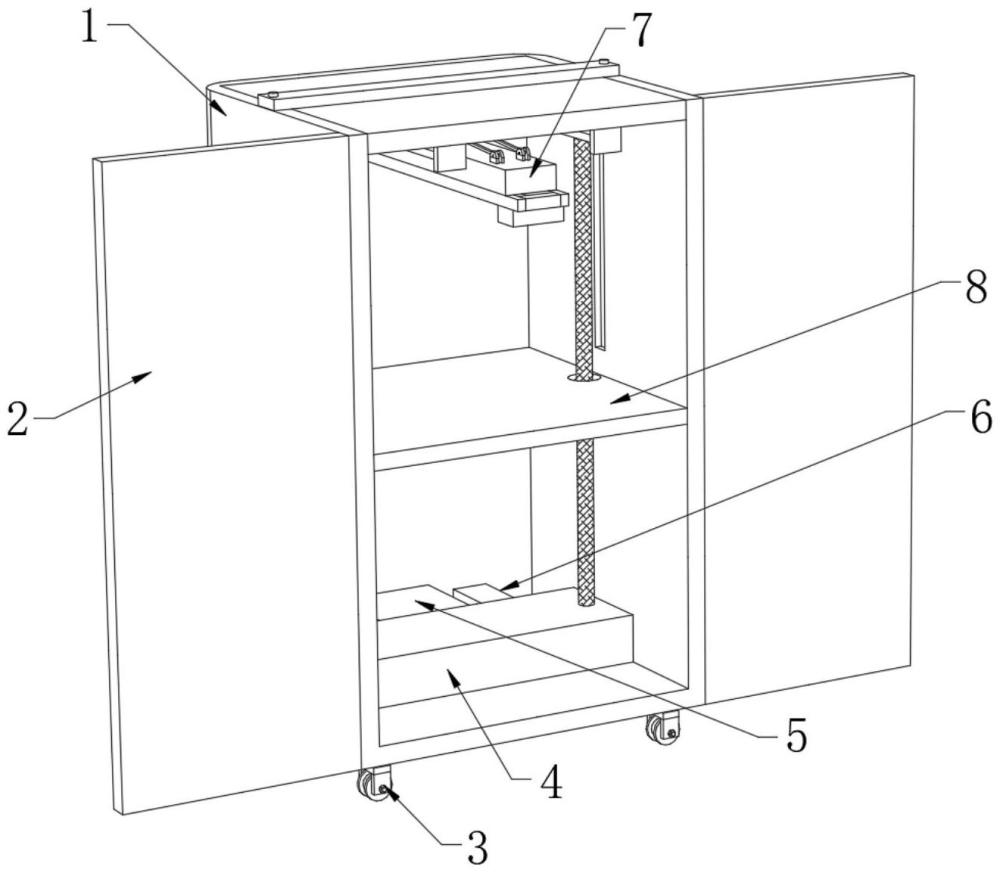

3、一種具有分區處理功能的醫療器械消毒設備，包括消毒箱、驅動組件以及消毒組件，所述消毒箱下端呈矩形陣列固定安裝有四個可制動型萬向輪，消毒箱左端部固定安裝有推柄，消毒箱上端為敞口設置，消毒箱右端開設有操作口，且操作口處鉸接安裝有門板，所述驅動組件固定安裝于消毒箱內部底端，所述消毒組件安裝于驅動組件頂端；

4、其中，所述消毒組件包括第二電機以及安裝架，所述第二電機輸出軸右端固定連接有第一水平螺桿，第一水平螺桿后側機械聯動有第二水平螺桿，第一水平螺桿以及第二水平螺桿上均螺紋套裝有第一矩形螺母塊，兩個第一矩形螺母塊之間固定安裝有驅動塊，第一水平螺桿右端轉動安裝有第一安裝側板，第二水平螺桿兩端對稱轉動安裝有第二安裝側板，所述安裝架固定安裝于驅動塊下端面，安裝架下端為敞口設置，安裝架內側頂端沿水平方向等距固定安裝有多個紫外線消毒燈。

5、作為本發明的一種優選技術方案，所述第一水平螺桿以及第二水平螺桿上均固定套裝有第二傳動輪，第二傳動輪位于第一矩形螺母塊左側，兩個第二傳動輪通過第二傳動帶相連接。

6、作為本發明的一種優選技術方案，所述驅動組件包括驅動箱以及上安裝板，所述驅動箱固定安裝于消毒箱內部底端，驅動箱內部底端固定安裝有第一電機，第一電機輸出軸上端固定連接有第一豎直螺桿，第一豎直螺桿后側機械聯動有第二豎直螺桿，第二豎直螺桿下端與驅動箱內部底端轉動連接，第一豎直螺桿以及第二豎直螺桿上端均貫穿于消毒箱上端敞口，并轉動連接有限位頂板，限位頂板固定安裝于消毒箱上端，所述第一豎直螺桿以及第二豎直螺桿均對稱螺紋貫穿于上安裝板，所述第二電機、第一安裝側板以及兩個第二安裝側板均固定安裝于上安裝板下端。

7、作為本發明的一種優選技術方案，所述第一豎直螺桿以及第二豎直螺桿底部均固定套裝有第一傳動輪，兩個第一傳動輪通過第一傳動帶相連接。

8、作為本發明的一種優選技術方案，還包括檢測機構，所述檢測機構固定安裝于安裝架下端面。

9、作為本發明的一種優選技術方案，所述檢測機構包括u型安裝架，所述u型安裝架固定安裝于安裝架下端，u型安裝架下端沿水平方向安裝有檢測箱，檢測箱上端為敞口設置，檢測箱內部固定安裝有紫外線傳感器。

10、作為本發明的一種優選技術方案，所述u型安裝架內部右端面固定安裝有第三電機，第三電機輸出軸左端固定連接有第三水平螺桿，第三水平螺桿前側機械聯動有第四水平螺桿，且第三水平螺桿另一端以及第四水平螺桿兩端均與u型安裝架內壁轉動連接；

11、第三水平螺桿以及第四水平螺桿上均螺紋套裝有第二矩形螺母塊，u型安裝架下端對稱開設有兩個沿水平方向設置有驅動通孔，兩個第二矩形螺母塊下端分別貫穿于兩個驅動通孔，并對稱固定安裝于檢測箱上端。

12、作為本發明的一種優選技術方案，所述第三水平螺桿以及第四水平螺桿右端部均固定套裝有第三傳動輪，兩個第三傳動輪通過第三傳動帶相連接。

13、作為本發明的一種優選技術方案，所述消毒箱內部底端，且位于驅動箱左側位置固定安裝有控制器以及警報器，紫外線消毒燈與控制器電性連接，控制器與警報器電性連接。

14、作為本發明的一種優選技術方案，所述消毒箱內且位于消毒組件下方位置固定安裝有分隔板，且第一豎直螺桿以及第二豎直螺桿均貫穿于分隔板。

15、本發明的有益效果是：

16、1、該種具有分區處理功能的醫療器械消毒設備，可將物品放于分隔板上端，然后啟動紫外線消毒燈，通過紫外線消毒燈可實現對物品進行紫外線殺菌消毒；若物品體積較大，難以放于分隔板上時，此時可通過推柄以及萬向輪對消毒箱位置進行調節，調節到適宜位置后，可啟動第二電機，第二電機工作可帶動第一水平螺桿轉動，轉動的第一水平螺桿可通過第二傳動輪以及第二傳動帶帶動第二水平螺桿轉動，轉動的第一水平螺桿以及第二水平螺桿可通過第一矩形螺母塊對驅動塊進行自動驅動，進而實現對安裝架進行驅動，進而可將安裝架下端的紫外線消毒燈移動到消毒箱外部，進而可通過紫外線消毒燈對物品進行消毒殺菌。分隔板的設置使得其具有分割作用，對消毒設備內部進行分區，方便同時對不同器械進行消毒。

17、2、該種具有分區處理功能的醫療器械消毒設備，通過啟動第一電機，第一電機工作可帶動第一豎直螺桿轉動，轉動的第一豎直螺桿可通過第一傳動輪以及第一傳動帶帶動第二豎直螺桿轉動，轉動的第一豎直螺桿以及第二豎直螺桿帶動上安裝板下移，下移的上安裝板可對消毒組件高度進行調節，進而可根據物品高度尺寸對紫外線消毒燈高度進行自動調節，適用性更好。

18、3、該種具有分區處理功能的醫療器械消毒設備，在對紫外線消毒使用之前需要對其功能是否正常進行檢測，此時首先對控制器設置一個極小值，啟動第三電機以及紫外線傳感器，紫外線傳感器可收集紫外線消毒燈發出的紫外線信息，并將該信息傳給控制器，控制器將該信息轉變為數據，并于極小值做對比，當小于等于極小值時，說明此時紫外線消毒燈散發出的紫外線不足以起到消毒作用，即說明此時紫外線消毒燈出現故障，此時控制器便可對警報器發送指令，警報器便可開始報警提醒工作人員需要對該紫外線消毒燈進行及時檢修。

19、4、該種具有分區處理功能的醫療器械消毒設備，通過啟動第三電機，第三電機工作可帶動第三水平螺桿轉動，轉動的第三水平螺桿可通過第三傳動輪以及第三傳動帶帶動第四水平螺桿轉動，轉動的第三水平螺桿以及第四水平螺桿可對兩個第二矩形螺母塊進行驅動，進而可對檢測箱進行驅動，從而可對紫外線傳感器的水平位置進行自動調節，進而便于紫外線傳感器對多個紫外線消毒燈進行自動檢測。

20、5、該種具有分區處理功能的醫療器械消毒設備，可將物品放于第一夾板與第二夾板之間，并可通過扭輪扭動調節螺桿，進而可帶動可調節側板水平移動，進而可對第二夾板水平位置進行調節，調節到適宜位置后(即第一夾板與第二夾板對物品固定的位置位于安裝架正下方，進而可使安裝架內的紫外線消毒燈更好的對物品進行照射消毒)，然后啟動氣缸，氣缸工作可帶動第一夾板右移，右移的第一夾板可將物品夾緊固定于第二夾板左側，通過啟動調節電機，調節電機工作可通過第二夾板帶動物品轉動，進而可使紫外線消毒燈能夠對物品各個角度進行照射，進而提高消毒效果。

21、本發明具有紫外線消毒功能，且便于移動以及調節，進而可對不同尺寸的物品進行消毒，適用性更好，且具有自我檢測功能，進而便于及時維護，實用性更好。
