本發明屬于輸注泵類型識別，具體涉及一種可識別多種輸注方式的模塊化識別系統、方法及存儲介質。

背景技術：

1、現有技術中，醫院常用的輸注泵按照擠壓方式可分為擠壓式輸注泵、多觸點式輸注泵和滾動式輸注泵，其區別主要為擠壓傳動結構不同?！犊萍紕撔屡c應用》期刊的2023年11期中有關《多種便攜式輸注泵性能研究》對三種輸注泵的性能做了詳細的說明。目前，如圖1所示，輸注泵已經實現了模塊化，模塊化的輸注泵分為電子控制部分1、傳動部分2和儲液部分3。如授權公告號為cn102698227b的中國發明專利，公開了一種模塊化便攜式輸注泵，將輸注泵系統分為第一分離可重復使用單元、第二分離可耗盡單元、具有套管的第三分離一次性單元，其中，第一分離可重復使用單元、第二分離可耗盡單元之間通過單一的接收觸點、輸送觸點進行第二分離可耗盡單元的識別，該識別方式是單一的，即一個第一分離可重復使用單元只能識別相同類型的第二分離可耗盡單元。

2、在輸注過程中，由于經常會為患者更換不同的藥液，而不同的藥液需要使用不同類型的輸注泵，需要時刻關注輸注泵狀態，保證對輸注泵進行及時更換。因此，在輸液過程中需要更換輸注泵類型時，這種模塊化的輸注泵只能同時更換電子控制部分1、傳動部分2，不但增加工作量，頻繁更換也使得輸注泵整體壽命降低。由于電子控制部分主要為電子元器件，其壽命相比于傳動部分要長，因此，如更換輸注泵時僅需更換傳動部分，這樣既能保證輸注泵的輸注精度，又可以延長輸注泵整體的使用壽命，目前還沒有有效地解決手段，需要一種新的可識別多種輸注方式的模塊化識別系統，來解決上述技術問題。

技術實現思路

1、本發明的目的是提供一種可識別多種輸注方式的模塊化識別系統，用于解決現有技術中泵體部分只能識別一種類型的輸注泵、更換輸注泵時需傳動部分連同電子控制部分一起更換的技術問題。

2、本發明的目的還在于提供一種可識別多種輸注方式的模塊化識別方法。

3、本發明的目的還在于提供一種計算機可讀存儲介質。

4、本發明解決其技術問題的技術方案為：

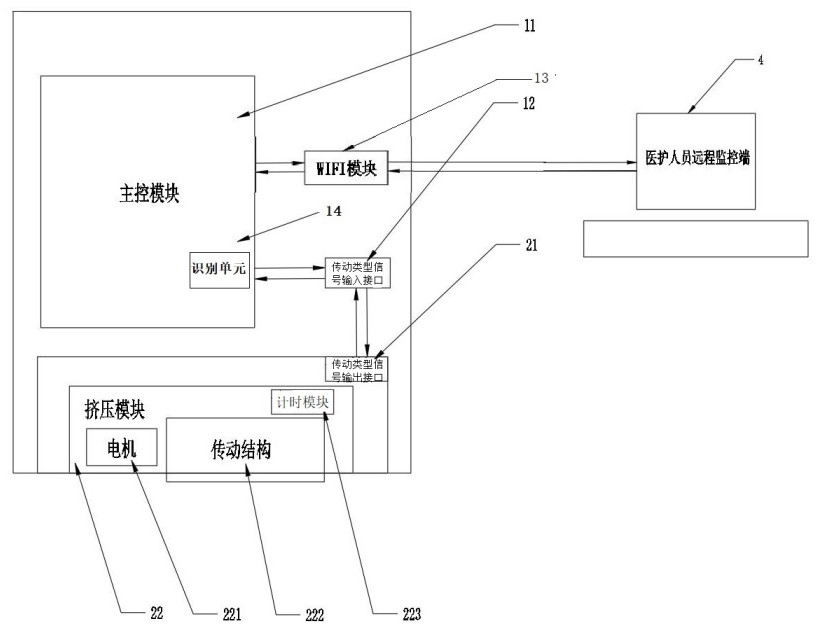

5、一種可識別多種輸注方式的模塊化識別系統，包括：電子控制部分、傳動部分、儲液部分，所述電子控制部分設置主控模塊，所述電子控制部分設置有傳動類型信號輸入接口，所述傳動類型信號輸入接口設置為多個接收觸點；所述傳動部分設置有傳動類型信號輸出接口，傳動類型信號輸出接口設置為與接收觸點數量相同的輸送觸點；所述主控模塊設置識別單元；所述識別單元根據接收觸點、輸送觸點之間不同的電信號通道組合識別該傳動部分對應的輸注泵類型。

6、優選的，所述接收觸點采用導電觸頭；所述輸送觸點采用導電觸片。

7、一種可識別多種輸注方式的模塊化識別系統，包括：電子控制部分、傳動部分、儲液部分，所述電子控制部分設置主控模塊；所述電子控制部分設置有傳動類型信號輸入接口，所述傳動類型信號輸入接口設置為數據傳輸接口；所述傳動部分設置傳動類型信息模塊、傳動類型信號輸出接口，傳動類型信息模塊與傳動類型信號輸出接口連接，傳動類型信號輸出接口設置為數據傳輸接口；所述主控模塊設置識別單元；所述識別單元通過數據傳輸接口對傳動類型信息模塊中的傳動部分類型數據進行讀取，進而識別該傳動部分對應的輸注泵類型。

8、優選的，所述傳動類型信息模塊采用數據存儲芯片。

9、優選的，所述電子控制部分還設置wifi模塊，所述wifi模塊分別與主控模塊、醫護人員遠程監控端連接。

10、優選的，所述傳動部分還設置計時模塊，所述計時模塊與主控模塊通訊連接。

11、一種可識別多種輸注方式的模塊化識別方法，包括以下步驟：電子控制部分與傳動部分安裝完成后，主控模塊中的識別單元通過讀取連接接收觸點、輸送觸點之間的電信號通道組合，識別該傳動部分對應的輸注泵類型。

12、一種可識別多種輸注方式的模塊化識別方法，包括以下步驟：電子控制部分與傳動部分安裝完成后，主控模塊中的識別單元通過數據傳輸接口對傳動部分的傳動類型信息模塊中的傳動部分類型數據進行讀取，識別該傳動部分對應的輸注泵類型。

13、優選的，還包括：主控模塊讀取傳動部分的計時模塊數據；通過顯示屏對輸注泵類型以及計時模塊數據進行顯示。

14、一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時，使計算機可讀存儲介質所在設備執行可識別多種輸注方式的模塊化識別方法。

15、本發明的有益效果為：通過在電子控制部分設置有傳動類型信號輸入接口，傳動類型信號輸入接口設置為多個接收觸點；傳動部分設置有傳動類型信號輸出接口，傳動類型信號輸出接口設置為與接收觸點數量相同的輸送觸點；主控模塊設置識別單元；通過識別單元根據接收觸點、輸送觸點之間不同的電信號通道組合識別該傳動部分對應的輸注泵類型。

16、通過在電子控制部分設置有傳動類型信號輸入接口，傳動類型信號輸入接口設置為數據傳輸接口；傳動部分設置傳動類型信息模塊、傳動類型信號輸出接口，傳動類型信息模塊與傳動類型信號輸出接口連接，傳動類型信號輸出接口設置為數據傳輸接口；主控模塊設置識別單元；識別單元通過數據傳輸接口對傳動類型信息模塊中的傳動部分類型數據進行讀取，進而識別該傳動部分對應的輸注泵類型。

17、實際應用過程中，醫護人員采用上述識別系統時，只需要通過更換不同類型輸注泵的傳動部分，避免更換輸注泵時需傳動部分連同電子控制部分一起更換，即可將單一功能輸注泵變為多功能輸注泵，提供多種輸注方式和功能的同時，也使得輸注泵整體壽命延長、輸注精度提高。

技術特征：

1.一種可識別多種輸注方式的模塊化識別系統，包括：電子控制部分、傳動部分、儲液部分，所述電子控制部分設置主控模塊，其特征在于：所述電子控制部分設置有傳動類型信號輸入接口，所述傳動類型信號輸入接口設置為多個接收觸點；所述傳動部分設置有傳動類型信號輸出接口，傳動類型信號輸出接口設置為與接收觸點數量相同的輸送觸點；所述主控模塊設置識別單元，所述識別單元根據接收觸點、輸送觸點之間不同的電信號通道組合識別該傳動部分對應的輸注泵類型。

2.根據權利要求1所述的可識別多種輸注方式的模塊化識別系統，其特征在于：所述接收觸點采用導電觸頭；所述輸送觸點采用導電觸片。

3.一種可識別多種輸注方式的模塊化識別系統，包括：電子控制部分、傳動部分、儲液部分，所述電子控制部分設置主控模塊，其特征在于：所述電子控制部分設置有傳動類型信號輸入接口，所述傳動類型信號輸入接口設置為數據傳輸接口；所述傳動部分設置傳動類型信息模塊、傳動類型信號輸出接口，傳動類型信息模塊與傳動類型信號輸出接口連接，傳動類型信號輸出接口設置為數據傳輸接口；所述主控模塊設置識別單元，所述識別單元通過數據傳輸接口對傳動類型信息模塊中的傳動部分類型數據進行讀取，進而識別該傳動部分對應的輸注泵類型。

4.根據權利要求3所述的可識別多種輸注方式的模塊化識別系統，其特征在于：所述傳動類型信息模塊采用數據存儲芯片。

5.根據權利要求1-4任一項所述的可識別多種輸注方式的模塊化識別系統，其特征在于：所述電子控制部分還設置wifi模塊，所述wifi模塊分別與主控模塊、醫護人員遠程監控端連接。

6.根據權利要求1-4任一項所述的可識別多種輸注方式的模塊化識別系統，其特征在于：所述傳動部分還設置計時模塊，所述計時模塊與主控模塊通訊連接。

7.一種可識別多種輸注方式的模塊化識別方法，其特征在于，包括以下步驟：電子控制部分與傳動部分安裝完成后，主控模塊中的識別單元通過讀取連接接收觸點、輸送觸點之間的電信號通道組合，識別該傳動部分對應的輸注泵類型。

8.一種可識別多種輸注方式的模塊化識別方法，其特征在于，包括以下步驟：電子控制部分與傳動部分安裝完成后，主控模塊中的識別單元通過數據傳輸接口對傳動部分的傳動類型信息模塊中的傳動部分類型數據進行讀取，識別該傳動部分對應的輸注泵類型。

9.根據權利要求7或8所述的可識別多種輸注方式的模塊化識別方法，其特征在于，還包括：主控模塊讀取傳動部分的計時模塊數據；通過顯示屏對輸注泵類型以及計時模塊數據進行顯示。

10.一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時，使計算機可讀存儲介質所在設備執行權利要求7-9任一項所述方法。

技術總結
本發明公開了一種可識別多種輸注方式的模塊化識別系統、方法及存儲介質，通過在電子控制部分設置有傳動類型信號輸入接口，傳動類型信號輸入接口設置為多個接收觸點；傳動部分設置有傳動類型信號輸出接口，傳動類型信號輸出接口設置為與接收觸點數量相同的輸送觸點；或者將傳動類型信號輸入接口設置為數據傳輸接口；傳動部分設置傳動類型信息模塊、傳動類型信號輸出接口，傳動類型信息模塊與傳動類型信號輸出接口連接，傳動類型信號輸出接口設置為數據傳輸接口。主控模塊設置識別單元，識別單元識別該傳動部分對應的輸注泵類型。醫護人員采用上述識別系統時，只需要通過更換不同類型輸注泵的傳動部分，將單一功能輸注泵變為多功能輸注泵，提供多種輸注方式和功能。

技術研發人員：于海江,丁博,程文勝,肖小兵,左勇魁,孫耀民,張斌,楊彥芳,閆麗
受保護的技術使用者：河南駝人醫療器械研究院有限公司
技術研發日：
技術公布日：2025/4/28
