本發明涉及口腔輔助檢查控制，具體為一種口腔輔助檢查控制系統。

背景技術：

1、口腔輔助檢查是指在口腔科醫療過程中，借助各種輔助設備和技術，對患者的口腔健康狀況進行檢查，以便于醫生對患者的口腔狀態進行評估和制定治療方案；由此可見，口腔輔助檢查技術的發展，提升了口腔疾病的早期發現率和診療水平，對維護患者的口腔健康至關重要；目前的口腔輔助檢查通常是采用人工借助輔助設備，人工進行檢查和判斷，但是這種方式大大降低了工作效率；且人工檢查的方式會因?yàn)槿说闹饔^意識不同造成對口腔檢查的遺漏。

技術實現思路

1、本發明的目的在于提供一種口腔輔助檢查控制系統，以解決上述背景技術提到的問題。

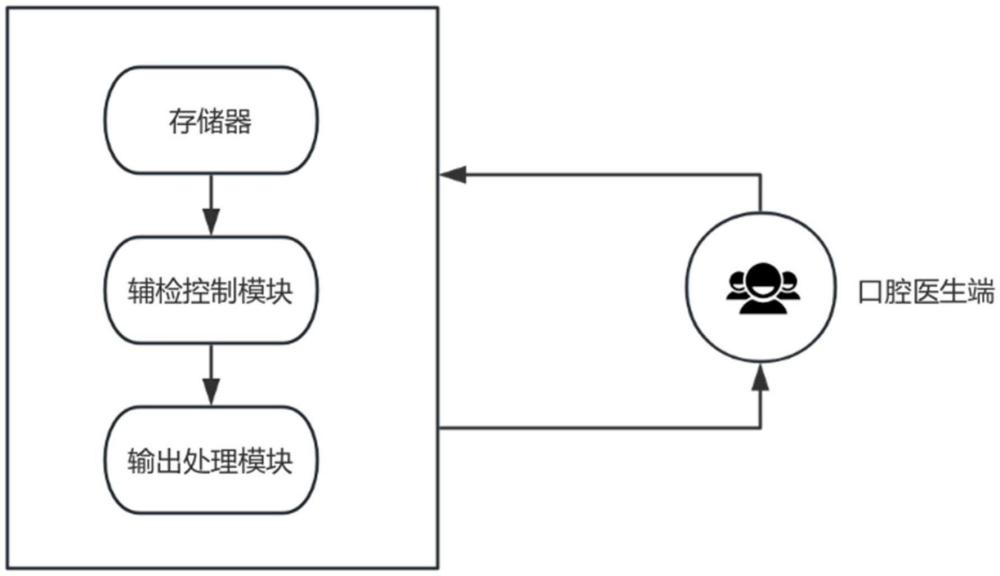

2、本發明的目的可以通過以下技術方案實現：一種口腔輔助檢查控制系統，包括：存儲器、輔檢控制模塊和輸出處理模塊；

3、存儲器通過與口腔檢查設備進行通信連接以實時采集得到用戶的三維口腔影像，并將其存儲；將各三維口腔影像依據其來源進行分類為口腔淺表層和口腔結構層；

4、輔檢控制模塊基于用戶的三維口腔影像進行實時分析以初步判斷口腔淺表層狀態和口腔結構層狀態，據此輸出輔助檢查報告；具體的輔助檢查報告包括淺表層輔助檢查報告和結構層輔助檢查報告；輔助檢查報告輸出過程為：

5、步驟一：若其類別為口腔淺表層時，則將執行步驟二；若其類別為口腔結構層時，則將執行步驟三；

6、步驟二：基于類別為口腔淺表層的三維口腔影像初步判斷口腔淺表層狀態，輸出淺表層輔助檢查報告；具體的，由三維口腔影像、所屬類別、淺表異常部位以及其對應的淺表異常值、局部影像和位置坐標構成淺表層輔助檢查報告；

7、步驟三：基于類別為口腔結構層的三維口腔影像初步判斷口腔結構層狀態，輸出結構層輔助檢查報告；由三維口腔影像、所屬類別、結構異常區域以及其對應的結構異常值、局部影像構成結構層輔助檢查報告；

8、輸出處理模塊基于用戶的輔助檢查報告，進行報告匹配以發送至對應的口腔醫生端。

9、優選地，基于用戶的三維口腔影像初步判斷口腔淺表層狀態，具體過程為：2-1：提取類別為口腔淺表層的三維口腔模型，將其進行重建得到將其轉化為一個表面光滑的就三維表面模型；依據三維表面模型將口腔分為若干個部位，并依據各部位在三維表面模型中的位置生成唯一一個位置坐標，對三維表面模型進行網格化處理，則每個部位內形成若干個表面點；

10、2-2：計算每個表面點的曲率值，并據此對各部位內曲率變化程度和曲率異常程度進行綜合量化分析得到各部位的曲率表現值；

11、2-3：識別各部位中各表面點的顏色以及其所屬類別，具體類別為牙齦或牙齒，據此對各部位的顏色異常程度和顏色變化程度進行綜合量化分析得到各部位的顏色表現值；

12、2-4：將各部位的曲率表現值kq和顏色表現值ky進行公式化計算分析得到淺表異常值qy，具體的計算公式為：

13、qy＝λ5×kq+λ6×ky

14、其中λ5、λ6分別為設定的比例常數；由此可得三維口腔影像中各部位的淺表異常值，若淺表異常值大于或等于設定的淺表異常閾值時，則將該部位記為淺表異常部位，并從三維口腔影像中提取出此處的局部影像以及其對應的位置坐標；由三維口腔影像、所屬類別、淺表異常部位以及其對應的淺表異常值、局部影像和位置坐標構成口淺表層輔助檢查報告，并將其進行輸出。

15、優選地，對各部位內曲率變化程度和曲率異常程度進行綜合量化分析的具體過程為：

16、將相鄰兩個表面點的曲率值進行差值計算得到曲率梯度值，由此可得若干個曲率梯度值；設定存在一個標準曲率梯度值，將曲率梯度值與標準曲率梯度值進行比較，若曲率梯度值大于標準曲率梯度值時，則將曲率梯度值記為異常曲率梯度值，統計部位內異常曲率梯度值的數量，再將各異常曲率梯度值進行均值計算得到異常曲率梯度均值；將異常曲率梯度值的數量與異常曲率梯度均值進行歸一化處理并取其數值，對數值進行加權計算得到曲率梯度變化值記為q1；

17、設定存在一個標準曲率區間，將各表面點的曲率值標準曲率區間與標準曲率區間進行比較以確定曲率異常點以及其對應的異常曲率值，具體的確定方式為：若表面點的曲率值大于標準曲率區間的上限或者小于標準曲率區間的下限時，則將表面點記為曲率異常點，并將其曲率值分別與標準曲率區間的上限和標準曲率區間的下限進行差值計算，選取其中最小的差值作為曲率異常點的異常曲率值，并將曲率異常點采用不同于背景色的顏色進行標注；將各曲率異常點對應的異常曲率值進行求和計算得到異常曲率總值記為q2；

18、將曲率梯度變化值q1和異常曲率總值q2進行公式化計算分析得到曲率表現值kq，具體的計算公式為

19、kq＝log2(λ1×eq1+λ2×eq2+1)

20、其中λ1、λ2分別為設定的比例常數，其具體的取值由本領域人員依據實際需求進行自行設置。

21、優選地，對各部位的顏色異常程度和顏色變化程度進行綜合量化分析的具體過程為：

22、使用rgb顏色模型將各表面點的顏色表示為rgb三元組，具體rgb三元組的表示為(ri，gi，bi)，其中i＝1,2,3……i，i屬于正整數，i表示表面點的總數，i表示其中任意一個表面點；設定不同類別的表面點分別對應一個標準顏色三元組，并將其記為(hr，hg，hb)，利用通過歐幾里得距離在rgb空間中計算得到各表面點的色差值di，具體的幾里得距離公式為：

23、設定存在一個標準色差值，若色差值大于標準色差值時，則將該表面點記為色差異常點，并將色差值作為色差異常點的色差異常值；再將各色差異常點的色差異常值進行求和計算得到色差異?？傊涤洖閟1；

24、將相鄰兩個表面點的顏色三元素利用歐幾里得距離在rgb空間中計算得到相鄰兩個表面點關于顏色三元素的顏色梯度值，由此可得若干個顏色梯度值；設定存在一個標準顏色梯度值，若顏色梯度值大于標準顏色梯度值，則將顏色梯度值記為異常顏色梯度值，統計異常顏色梯度值的數量，并將各異常顏色梯度值進行均值計算得到異常顏色梯度均值；再將異常顏色梯度值的數量和異常顏色梯度均值進行歸一化處理并取其數值，對數值進行加權計算得到異常顏色變化值記為s2；

25、將色差異常總值s1和異常顏色變化值s2進行公式化計算分析得到顏色表現值ky，具體的計算公式為：

26、ky＝log2(λ3×ey1+λ4×ey2+1)

27、其中λ3、λ4分別為設定的比例常數，其取值具體的由本領域人員依據實際需求進行自行設置。

28、優選地，基于用戶的三維口腔影像初步判斷口腔結構層狀態，具體過程為：3-1：提取類別為口腔結構層的三維口腔模型，將其依據解剖區域劃分原則進行分割為若干個區域，其中每個牙齒以及其對應的透射區部分、牙根部分和牙槽骨部分分割為一個區域，由此可得若干個區域；

29、3-2：識別各區域并從中提取關于每顆牙齒根尖透射區的密度值、牙槽骨的牙周膜厚度、牙槽骨距離，并將其分別記為a、c和v；設定存在一組標準牙齒三元素，標準牙齒三元素包括標準密度區間、標準牙周膜厚度區間和標準牙槽骨距離，并將其分別記為[r1,r2]、[r3,r4]和r5；將各牙齒的密度值、牙周膜厚度、牙槽骨距離、標準密度區間、標準牙周膜厚度區間和標準牙槽骨距離進行公式化計算分析得到每顆牙齒的根尖表現值ga、牙周表現值gc和牙槽骨表現值gv，具體的計算公式為：

30、

31、其中η1、η2、η3分別為設定的比例系數，其取值由本領域人員依據實際需求進行自行設置；

32、3-3：將根尖表現值ga、牙周表現值gc和牙槽骨表現值gv進行歸一化處理并取其數值，對數值進行公式化計算分析得到牙齒的結構異常值acv，具體的計算公式為：

33、acv＝δ1×ga+δ2×gc+δ3×gv

34、其中δ1、δ2、δ3分別為設定的比例系數；

35、3-4：由此可得各牙齒的結構異常值，若結構異常值大于或等于結構異常閾值時，則該牙齒區域記為結構異常區域，并從三維口腔影像中提取其局部影像；由三維口腔影像、所屬類別、結構異常區域以及其對應的結構異常值、局部影像構成結構層輔助檢查報告，并將其進行輸出。

36、優選地，基于用戶的輔助檢查報告進行報告匹配的具體過程為：

37、步驟一：設定存在若干個口腔醫生端，并將其按照擅長領域進行分類，分為淺表層類別和結構層類別；由此淺表層類別和結構層類別分別對應若干個口腔醫生端；每個口腔醫生端分別對應一個處理值，并將同一類別的口腔醫生端按照其對應的處理值從大至小的順序進行先后排序，選取其中處理值最大的口腔醫生端作為目標端；

38、步驟二：從屬于同一類別的各輔助檢查報告內提取報告時間，并將其與系統當前時間進行時間差值計算得到報告時長，并將其記為p1；統計各輔助檢查報告中的淺表異常部位或結構異常值數量，并將其對應的淺表異常值或結構異常值進行求和計算得到淺表異?？傊祷蚪Y(jié)構異?？傊底鳛閳?bào)告異常值，并將其記為p2；將報告時長p1和報告異常值p2進行歸一化處理并取其數值，對數值進行公式化計算分析得到報告優選值pg，具體的計算公式為：

39、pg＝g1×p1+g2×p2

40、其中g(shù)1、g2分別為設定的比例常數；

41、步驟三：將同一類別的各輔助檢查報告按照其對應的報告優選值從大至小的順序進行先后排序，選取其中報告優選值最大的輔助檢查報告作為目標報告；將目標報告分配至同一類別的目標醫生端，由此該口腔醫生端的處理列表中的報告數量增加一；每當口腔醫生端完成一次報告診斷時，則其對應的處理列表中的報告數量減少一，同時記錄此次報告診斷的診斷參數，具體的診斷參數包括診斷開始時刻和診斷結束時刻；

42、步驟四：每完成一次報告診斷時，則進行診斷累計分析得到口腔醫生端最新的處理值，并將其更新至步驟一；具體為：

43、步驟五：重復上述步驟一至步驟四，直至將完成所有的輔助檢查報告的診斷處理。

44、優選地，診斷累計分析的具體過程為：

45、統計報告診斷次數，若報告診斷次數為零時，則將處理值賦值為m；

46、若報告診斷次數大于零時，則進行診斷累計分析，具體為：

47、提取同一類別內各口腔醫生端的歷史診斷次數以及每次診斷的診斷開始時刻、診斷結束時刻，并將其進行時長差值計算得到每次診斷的診斷時長，將每次診斷的診斷時長進行均值計算得到診斷均長記為z1；

48、獲取口腔醫生端的反饋記錄，其中反饋記錄包括反饋次數以及反饋評價，依據反饋評價將每次反饋分為滿意反饋以及不滿意反饋，分別統計滿意反饋以及不滿意反饋的次數，并將其分別記為z2和z3；

49、獲取當前時間口腔醫生端的處理列表中的報告數量，并將其記為z4；

50、將診斷均長z1、滿意反饋的次數z2、不滿意反饋的次數z3和報告數量z4進行歸一化處理并取其數值，對數值進行公式化計算分析得到處理值z(mì)β，具體的計算公式為：

51、

52、其中β1、β2、β3、β4分別為設定的比例常數。

53、本發明的有益效果：

54、1、通過口腔內窺鏡或cbct設備獲取的三維口腔影像，實時對口腔淺表層和結構層的健康狀態進行分析，自動化評估可能的口腔異常，減少醫生的工作負擔，提高檢查效率；自動化生成初步的口腔淺表層和結構層的輔助檢查報告，能夠有效對口腔醫生起到輔助檢查作用；與傳統手動診斷相比，減少了醫生的工作量，并且避免了人工誤差，確保診斷結果的高準確性；2、通過圖像標注、局部影像提取等方式，幫助醫生更好地理解影像信息，提供更清晰的視圖，增強決策支持，醫生能夠根據報告快速定位異常區域，為口腔醫生提供輔助作用；

55、3、通過報告時長和報告異常值進行綜合分析得到報告優選值，能夠準確評估每個輔助檢查報告的緊急程度和復雜程度，確保了緊急且復雜的報告能夠被優先處理，避免了延遲或遺漏；同時，通過口腔醫生端的診斷記錄和當前任務量進行深化分析得到其對應的處理值，能夠綜合評估醫生的診斷水平和工作效率，處理值的動態調整確保了醫生的持續優化，不僅提高了診斷效率，且確保了資源的最佳利用，實現精準匹配到合適的醫生端，從而提高口腔檢查的整體效率和準確率。
