本發明涉及皮膚降溫冷卻，具體而言，涉及便攜式皮膚降溫冷卻設備。

背景技術：

1、皮膚降溫冷卻在日常生活、醫療以及運動等領域都有重要應用，在醫療領域中發熱是身體對病原體入侵的一種免疫反應，但過高的體溫可能會對身體造成損害，如引起驚厥、昏迷等，因此，對于發熱患者，及時采取皮膚降溫冷卻措施，有助于降低體溫，緩解不適癥狀，并防止體溫過高對身體造成的進一步損害。

2、現有設備中進行人體皮膚的降溫冷卻時，通常由使用者手持冰袋進行冰敷，通過熱傳遞效應使得人體皮膚的溫度逐漸降低，然而此方法見效較慢，在患者體溫較高時，遠遠無法滿足需求。

技術實現思路

1、為了彌補以上不足，本發明提供了一種克服上述技術問題或至少部分地解決上述問題的便攜式皮膚降溫冷卻設備。

2、本發明是這樣實現的：

3、本發明提供便攜式皮膚降溫冷卻設備，包括殼體，所述殼體的后側開設有空腔，所述殼體的前側設置有連接口，所述空腔的內部設置有降溫機構，所述降溫機構包括，

4、安裝板，所述安裝板固定安裝在空腔內壁的頂部，所述安裝板的底部轉動安裝有轉桿；

5、連接桿，所述連接桿設置有兩個，兩個所述連接桿分別固定安裝在轉桿的左右兩側；

6、夾持環，所述夾持環通過軸承轉動安裝在連接桿遠離轉桿的一端，所述夾持環的內部固定套設有降溫筒；

7、傳遞桿，所述傳遞桿設置有若干個，所述傳遞桿滑動套設在降溫筒底壁的內部，所述傳遞桿的底部固定安裝有第一傳遞板，所述傳遞桿的頂部固定安裝有第二傳遞板。

8、在一個優選的方案中，所述降溫筒的頂部安裝有風機，所述風機的輸出端固定安裝有隨動桿，所述隨動桿的表面固定安裝有若干個限位板，若干個所述限位板之間固定套設有若干個限位環，所述第一傳遞板、傳遞桿和第二傳遞板均由導熱材料制成。

9、在一個優選的方案中，所述空腔的內部安裝有冷卻液儲存箱，所述冷卻液儲存箱的內部存放有冷卻液，所述冷卻液儲存箱頂壁的內部安裝有半導體制冷片，所述半導體制冷片的放熱端和所述第一傳遞板的底部相接觸，所述殼體的后側安裝有檢修門，所述安裝板上安裝有伺服電機，所述伺服電機的輸出端和所述轉桿的頂部固定連接。

10、在一個優選的方案中，所述降溫筒的內部設置有重復使用機構，所述重復使用機構包括模具板，所述模具板固定安裝在降溫筒的內部，所述模具板的底部開設有若干個方形槽。

11、在一個優選的方案中，所述降溫筒的頂部開設有進風口，所述降溫筒側壁的內部安裝有若干個進風管，所述進風管的一端和所述進風口相連通，所述進風管的另一端位于所述模具板的下方。

12、在一個優選的方案中，所述第二傳遞板上開設有若干個上下貫通的通孔，若干個所述通孔和若干個所述方形槽均呈環形陣列設置，所述降溫筒的內壁上安裝有液位傳感器。

13、在一個優選的方案中，所述空腔的內部設置有翻轉機構，所述翻轉機構包括連接軸，所述連接軸固定安裝在夾持環遠離轉桿的一側，所述連接軸的另一端固定安裝有翻轉板。

14、在一個優選的方案中，所述翻轉板的另一側固定安裝有翻轉軸，所述翻轉軸的圓心和所述連接軸的圓心交錯設置，所述翻轉板的形狀設置為弧形，所述轉桿上固定套設有兩個偏心輪。

15、在一個優選的方案中，所述空腔內壁的頂部固定安裝有套筒，所述套筒橫截面的形狀設置為圓形，所述套筒的底部為開口設置，所述套筒的內壁上開設有第一行程槽和第二行程槽，所述第一翻轉槽和第二翻轉槽之間開設有翻轉槽。

16、在一個優選的方案中，所述第一行程槽的高度高于所述連接軸的高度，所述第二行程槽的高度低于所述連接軸的高度，所述翻轉槽設置有兩個，兩個所述翻轉槽分別位于套筒內壁的前側和后側，且沿軸線呈鏡像設置，所述翻轉槽的形狀設置為弧形。

17、本發明提供的便攜式皮膚降溫冷卻設備，其有益效果包括有：

18、1、通過設置降溫機構，將人體皮膚的熱量導入至冷卻液中，并回到冷卻液儲存箱的內部，從而對人體皮膚進行降溫冷卻，此時將半導體制冷片通電，半導體制冷片放熱端產生的熱量傳遞給第一傳遞板與現有技術相比，更加有效的對人體皮膚進行降溫，降溫效果更好的同時，降溫時長更長，尤其適合皮膚持續處于高溫狀態下使用。

19、2、通過設置重復使用機構，初始狀態下與半導體制冷片相接觸降溫筒的位置與未與半導體制冷片相接觸降溫筒的位置發生互換，并在此過程中降溫筒翻轉一百八十度，處于上下顛倒的狀態，此時液態的散熱塊通過通孔回流，且進入到模具板上的模槽中，通過風機的配合使得自身逐漸降溫，重新由液態轉變?yōu)楣虘B(tài)，留待下次使用，從而無需工作人員頻繁的重復添加降溫材料。

20、3、通過設置翻轉機構，使得兩個降溫筒在發生位置互換時自身均發生翻轉，轉桿旋轉時帶動兩個偏心輪進行旋轉，使得兩個偏心輪分別與兩個降溫筒發生撞擊，避免液態的散熱塊在模具板的模槽中成型后，部分散熱塊在翻轉的過程中沒有掉落到第二傳遞板上的問題，也加快液態的散熱塊通過通孔回流的速度。

技術特征：

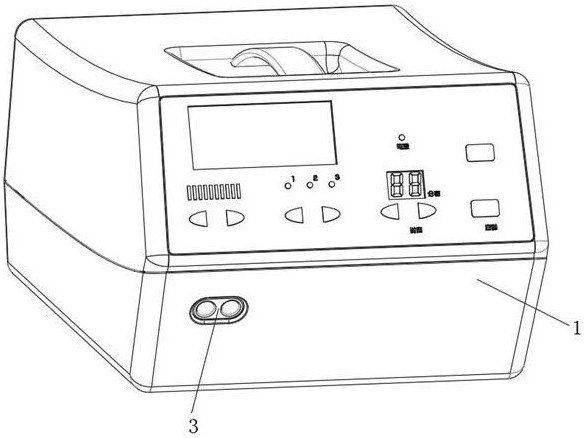

1.便攜式皮膚降溫冷卻設備，包括殼體（1），其特征在于：所述殼體（1）的后側開設有空腔（2），所述殼體（1）的前側設置有連接口（3），所述空腔（2）的內部設置有降溫機構，所述降溫機構包括，

2.根據權利要求1所述的便攜式皮膚降溫冷卻設備，其特征在于，所述降溫筒（405）的頂部安裝有風機（409），所述風機（409）的輸出端固定安裝有隨動桿（410），所述隨動桿（410）的表面固定安裝有若干個限位板（411），若干個所述限位板（411）之間固定套設有若干個限位環（412），所述第一傳遞板（407）、傳遞桿（406）和第二傳遞板（408）均由導熱材料制成。

3.根據權利要求2所述的便攜式皮膚降溫冷卻設備，其特征在于，所述空腔（2）的內部安裝有冷卻液儲存箱（413），所述冷卻液儲存箱（413）的內部存放有冷卻液，所述冷卻液儲存箱（413）頂壁的內部安裝有半導體制冷片（414），所述半導體制冷片（414）的放熱端和所述第一傳遞板（407）的底部相接觸，所述殼體（1）的后側安裝有檢修門（415），所述安裝板（401）上安裝有伺服電機（416），所述伺服電機（416）的輸出端和所述轉桿（402）的頂部固定連接。

4.根據權利要求3所述的便攜式皮膚降溫冷卻設備，其特征在于，所述降溫筒（405）的內部設置有重復使用機構，所述重復使用機構包括模具板（501），所述模具板（501）固定安裝在降溫筒（405）的內部，所述模具板（501）的底部開設有若干個方形槽（502）。

5.根據權利要求4所述的便攜式皮膚降溫冷卻設備，其特征在于，所述降溫筒（405）的頂部開設有進風口（503），所述降溫筒（405）側壁的內部安裝有若干個進風管（504），所述進風管（504）的一端和所述進風口（503）相連通，所述進風管（504）的另一端位于所述模具板（501）的下方。

6.根據權利要求5所述的便攜式皮膚降溫冷卻設備，其特征在于，所述第二傳遞板（408）上開設有若干個上下貫通的通孔（505），若干個所述通孔（505）和若干個所述方形槽（502）均呈環形陣列設置，所述降溫筒（405）的內壁上安裝有液位傳感器（506）。

7.根據權利要求6所述的便攜式皮膚降溫冷卻設備，其特征在于，所述空腔（2）的內部設置有翻轉機構，所述翻轉機構包括連接軸（601），所述連接軸（601）固定安裝在夾持環（404）遠離轉桿（402）的一側，所述連接軸（601）的另一端固定安裝有翻轉板（602）。

8.根據權利要求7所述的便攜式皮膚降溫冷卻設備，其特征在于，所述翻轉板（602）的另一側固定安裝有翻轉軸（603），所述翻轉軸（603）的圓心和所述連接軸（601）的圓心交錯設置，所述翻轉板（602）的形狀設置為弧形，所述轉桿（402）上固定套設有兩個偏心輪（604）。

9.根據權利要求8所述的便攜式皮膚降溫冷卻設備，其特征在于，所述空腔（2）內壁的頂部固定安裝有套筒（605），所述套筒（605）橫截面的形狀設置為圓形，所述套筒（605）的底部為開口設置，所述套筒（605）的內壁上開設有第一行程槽（606）和第二行程槽（607），所述第一翻轉槽（608）和第二翻轉槽（608）之間開設有翻轉槽（608）。

10.根據權利要求9所述的便攜式皮膚降溫冷卻設備，其特征在于，所述第一行程槽（606）的高度高于所述連接軸（601）的高度，所述第二行程槽（607）的高度低于所述連接軸（601）的高度，所述翻轉槽（608）設置有兩個，兩個所述翻轉槽（608）分別位于套筒（605）內壁的前側和后側，且沿軸線呈鏡像設置，所述翻轉槽（608）的形狀設置為弧形。

技術總結
本發明提供了便攜式皮膚降溫冷卻設備，屬于皮膚降溫冷卻技術領域。該便攜式皮膚降溫冷卻設備，包括殼體，所述殼體的后側開設有空腔，所述殼體的前側設置有連接口，用于連接進水管和出水管，進水管的另一端和出水管的另一端之間安裝有冷敷墊，冷敷墊的內部設置有冷卻液循環通道，并通過循環泵進行驅動冷卻液循環。本發明通過設置降溫機構，將人體皮膚的熱量導入至冷卻液中，并回到冷卻液儲存箱的內部，從而對人體皮膚進行降溫冷卻，此時將半導體制冷片通電，半導體制冷片放熱端產生的熱量傳遞給第一傳遞板與現有技術相比，更加有效的對人體皮膚進行降溫，降溫效果更好的同時，降溫時長更長，尤其適合皮膚持續處于高溫狀態下使用。

技術研發人員：謝怡,柴凡,劉啟凡,葉世友,瞿遠航,田磊
受保護的技術使用者：重慶諾丁漢科技有限公司
技術研發日：
技術公布日：2025/4/24
