本發明涉及醫療設備，尤其涉及可調節四肢骨折快速外固定裝置。

背景技術：

1、骨折通常是嚴重創傷，因此，現場急救不僅要注意骨折的處理，更重要的是要注意全身情況的處理，其目的是用最為簡單而有效的方法搶救生命、保護患肢、迅速轉運，以便盡快得到妥善處理，固定是骨折急救的重要措施，骨折急救可以通過夾板等對肢體進行固定，避免骨折端在搬運過程中對周圍重要組織，如血管、神經、內臟的損傷；并減少骨折端的活動，減輕患者疼痛。

2、野戰上，人腿骨折后，用到一種可調節的腿部骨折急救固定裝置，這個裝置用鋼釘固定在腿上，讓人可以繼續走路，但是，目前這種設備大多為簡單的夾板結構，需要配合繃帶對骨折部位進行固定以及包扎處理，所需時間較長，步驟較為繁瑣，不能對骨折進行快速復位固定，而且鋼板或者夾板表面是平整的，在跨過關節對腿部束縛時，患者活動受到很大限制。

3、有鑒于此，本發明提供可調節四肢骨折快速外固定裝置，以解決上述現有技術中存在的技術問題。

技術實現思路

1、基于背景技術存在的技術問題，本發明提出了可調節四肢骨折快速外固定裝置。

2、本發明提出的可調節四肢骨折快速外固定裝置，包括主固定支架，所述主固定支架的內部設置有抽拉槽，且抽拉槽的內部滑動安裝有活動座機構，所述活動座機構的內部轉動安裝有調節機構，且調節機構的底部轉動安裝有副固定支架，所述副固定支架與抽拉槽插拔連接，所述抽拉槽的底部內壁設置有多組與調節機構相配合的定位槽；

3、所述主固定支架的側面設置有上肢體固定板，且上肢體固定板的表面設置有多個上釘孔，所述主固定支架的外側設置有多個矩形槽，且其中位于兩端的矩形槽內部收納有上肢體固定扎帶，位于中部的矩形槽的內部卡接有兩層收納盒，每層收納盒的內部均卡接有固定釘和旋轉工具；

4、所述副固定支架的中部設置有多個下釘孔，且副固定支架的兩側均設置有條形槽，所述條形槽的內部均設置有折疊收納的下肢體固定扎帶，所述副固定支架的外表面包覆有保護膜。

5、本發明中優選地，所述副固定支架包括夾持于調節機構、活動座機構之間的環體，和設置于環體底部的下肢固定夾板，下釘孔設置于下肢固定夾板表面位置，所述環體的內壁設置有與調節機構卡接配合的鎖定凹槽。

6、本發明中優選地，所述調節機構包括兩個與活動座機構滑動連接的定位銷，和與活動座機構轉動連接的調節盤，所述調節盤的底部安裝有調節齒輪，且兩個定位銷的內部均設置有與調節齒輪相嚙合的齒槽部。

7、本發明中優選地，所述活動座機構包括環形支架，所述環形支架的內部設置有與環體轉動連接的環形槽，和與定位銷滑動連接的導向槽。

8、本發明中優選地，所述定位銷的側面設置有與鎖定凹槽嵌合的鎖舌，且環形支架的底部設置有與鎖舌、鎖定凹槽相配合的矩形穿槽。

9、本發明中優選地，所述上肢體固定板的外側面設置有上保護墊，所述上保護墊的外側包覆有保護層，所述上保護墊包括彈性材料構成的條形護墊，且條形護墊的兩側位置均設置有弧形結構的側翼部，所述條形護墊的中部設置有與上釘孔配合的上穿孔。

10、本發明中優選地，所述副固定支架的底部粘貼有下保護墊，且下保護墊的外側包覆有保護層，所述下保護墊包括彈性材料構成的下條形護墊，所述下條形護墊的中部設置有與下釘孔配合的下穿孔。

11、本發明中優選地，所述副固定支架位于條形槽邊緣位置設置有隔離槽，且下條形護墊的兩側位置均設置有與條形槽相對應的延伸部。

12、與現有技術相比，本發明提供了可調節四肢骨折快速外固定裝置，具備以下有益效果：

13、本發明中，副固定支架通過活動座機構和調節機構插拔安裝于主固定支架的內部，且用于束縛肢體的扎帶等均收納在副固定支架、主固定支架側面位置，骨折急救所需均歸納在裝置內部，便于快速取用，在應急使用時，將副固定支架從主固定支架下端抽出，并旋轉調節機構，使得調節機構的兩端嵌入定位槽中，將副固定支架與主固定支架之間在平面位置進行固定，副固定支架與主固定支架構成對傷者腿部固定的撐架，之后，依次將上肢體固定扎帶、下肢體固定扎帶分別從主固定支架、副固定支架的側面取出，利用扎帶表面的魔術貼快速束緊，將腿部夾持在撐架內部，且保持調節機構處于腿部膝關節處，免去繃帶的纏繞固定，縮短骨折急救時間，此時副固定支架、主固定支架可以圍繞調節機構中心旋轉，腿部上下肢可以前后移動，便于輕微骨折患者的移動，而遇到腿部骨折需要利用骨釘時，將收納盒抽出，取出固定釘和旋轉工具，將固定釘插入相應的釘孔中，利用固定釘將撐架固定在腿上，并將骨折部位進行固定，之后再次旋轉調節機構，使得副固定支架、主固定支架之間形成固定結構，避免患者腿部膝蓋處的活動，完成戰時的快速急救，讓人可以繼續走路，兩種骨折急救固定方式，最大程度便利戰時傷者在急救后可以行走轉移。

技術特征：

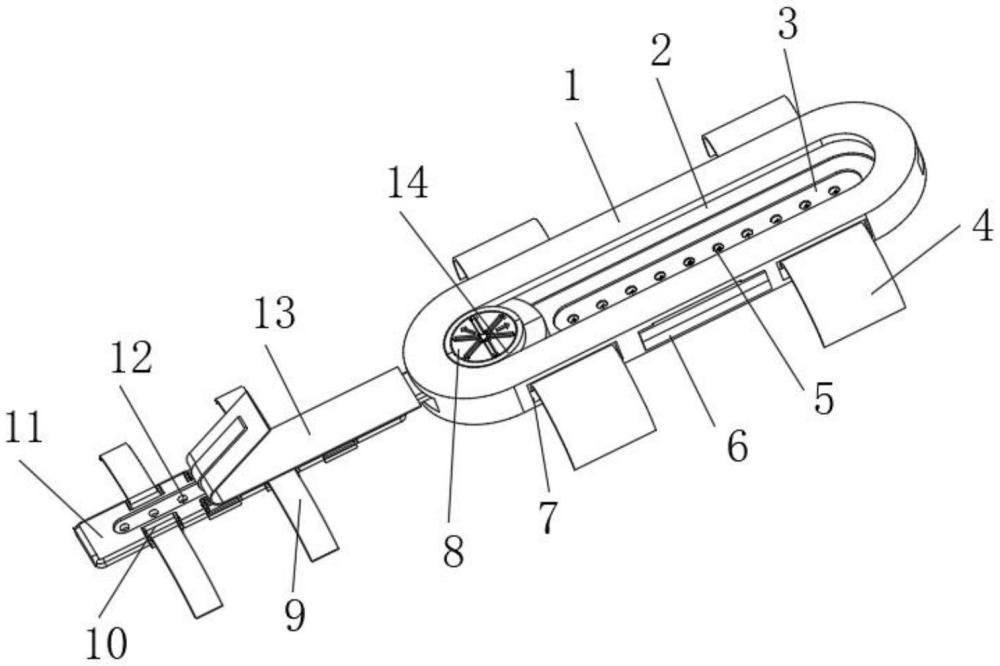

1.可調節四肢骨折快速外固定裝置，包括主固定支架(1)，其特征在于，所述主固定支架(1)的內部設置有抽拉槽(2)，且抽拉槽(2)的內部滑動安裝有活動座機構(14)，所述活動座機構(14)的內部轉動安裝有調節機構(8)，且調節機構(8)的底部轉動安裝有副固定支架(11)，所述副固定支架(11)與抽拉槽(2)插拔連接，所述抽拉槽(2)的底部內壁設置有多組與調節機構(8)相配合的定位槽(18)；

2.根據權利要求1所述的可調節四肢骨折快速外固定裝置，其特征在于，所述副固定支架(11)包括夾持于調節機構(8)、活動座機構(14)之間的環體(111)，和設置于環體(111)底部的下肢固定夾板(112)，下釘孔(12)設置于下肢固定夾板(112)表面位置，所述環體(111)的內壁設置有與調節機構(8)卡接配合的鎖定凹槽(113)。

3.根據權利要求2所述的可調節四肢骨折快速外固定裝置，其特征在于，所述調節機構(8)包括兩個與活動座機構(14)滑動連接的定位銷(82)，和與活動座機構(14)轉動連接的調節盤(81)，所述調節盤(81)的底部安裝有調節齒輪(84)，且兩個定位銷(82)的內部均設置有與調節齒輪(84)相嚙合的齒槽部(85)。

4.根據權利要求3所述的可調節四肢骨折快速外固定裝置，其特征在于，所述活動座機構(14)包括環形支架(141)，所述環形支架(141)的內部設置有與環體(111)轉動連接的環形槽(143)，和與定位銷(82)滑動連接的導向槽(142)。

5.根據權利要求4所述的可調節四肢骨折快速外固定裝置，其特征在于，所述定位銷(82)的側面設置有與鎖定凹槽(113)嵌合的鎖舌(83)，且環形支架(141)的底部設置有與鎖舌(83)、鎖定凹槽(113)相配合的矩形穿槽(144)。

6.根據權利要求1所述的可調節四肢骨折快速外固定裝置，其特征在于，所述上肢體固定板(3)的外側面設置有上保護墊(15)，所述上保護墊(15)的外側包覆有保護層，所述上保護墊(15)包括彈性材料構成的條形護墊(151)，且條形護墊(151)的兩側位置均設置有弧形結構的側翼部(153)，所述條形護墊(151)的中部設置有與上釘孔(5)配合的上穿孔(152)。

7.根據權利要求2所述的可調節四肢骨折快速外固定裝置，其特征在于，所述副固定支架(11)的底部粘貼有下保護墊(16)，且下保護墊(16)的外側包覆有保護層，所述下保護墊(16)包括彈性材料構成的下條形護墊(161)，所述下條形護墊(161)的中部設置有與下釘孔(12)配合的下穿孔(162)。

8.根據權利要求7所述的可調節四肢骨折快速外固定裝置，其特征在于，所述副固定支架(11)位于條形槽(10)邊緣位置設置有隔離槽(114)，且下條形護墊(161)的兩側位置均設置有與條形槽(10)相對應的延伸部(163)。

技術總結
本發明屬于醫療設備技術領域，尤其是可調節四肢骨折快速外固定裝置，現提出以下方案，具體包括主固定支架，所述主固定支架的內部設置有抽拉槽，且抽拉槽的內部滑動安裝有活動座機構，所述活動座機構的內部轉動安裝有調節機構，且調節機構的底部轉動安裝有副固定支架，所述副固定支架與抽拉槽插拔連接，所述抽拉槽的底部內壁設置有多組與調節機構相配合的定位槽。本發明中利用固定釘將撐架固定在腿上，并將骨折部位進行固定，再次旋轉調節機構，使得副固定支架、主固定支架之間形成固定結構，避免患者腿部膝蓋處的活動，完成戰時的快速急救，讓人可以繼續走路，兩種骨折急救固定方式，最大程度便利戰時傷者在急救后可以行走轉移。

技術研發人員：步建立,許常利,鄭潔,趙彩霞,尹豫,孫成,李正強
受保護的技術使用者：中國人民解放軍聯勤保障部隊第九八〇醫院
技術研發日：
技術公布日：2025/4/28
