本發明涉及醫療器械滅菌，具體是一種用于濾芯吸頭的滅菌裝置。

背景技術：

1、醫用濾芯吸頭的主要作用是防止交叉污染，保護實驗人員與樣品安全，以及延長移液器的使用壽命；醫用濾芯吸頭本體405能夠顯著減少有害產品的擴散，如細菌、病毒、揮發性、腐蝕性或粘性化學品等，這些物質在移液過程中極易造成交叉污染。濾芯吸頭本體405在吸頭頂端添加了濾芯，這個濾芯由聚丙烯等材質制成，具有優化的孔徑，既能保證阻隔效果，又具有良好的通氣性，從而在移液器與這些潛在污染物之間增加了一層有效的屏障。

2、濾芯吸頭在使用過程中可能會接觸到各種細菌、病毒、微生物等有害物質。這些物質如果殘留在濾芯吸頭上，不僅可能對下一次使用的樣品造成污染，還可能對人體健康構成威脅。因此，使用后的濾芯吸頭必須進行滅菌處理，以確保其無菌狀態，避免對人體造成危害。

3、中國專利公開了公開號為cn209550113u的醫用清洗滅菌裝置，申請日為2018.10.31，該專利技術通過超聲清洗和高溫蒸汽滅菌相結合的方式，對醫用物品進行清潔和/或滅菌處理，超聲去污徹底，高溫蒸汽滅菌效果好；該裝置結構簡單，操作方便，通過設計新型結構的托盤和內筒的內部結構，只需改變托盤在內筒中的位置，即可實現清洗狀態和滅菌狀態的切換；此外，高溫蒸汽發生系統實現蒸汽循環使用，實現熱源回收，節約能源。但是，上述裝置使用時蒸汽排出位置單一，使得蒸汽難以快速充斥滅菌箱體，影響蒸汽滅菌的效率。因此，本發明人提供了一種用于濾芯吸頭的滅菌裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、本發明的目的在于提供一種用于濾芯吸頭的滅菌裝置，達到蒸汽能快速充斥滅菌箱的效果。

2、本發明的目的可以通過以下技術方案實現：

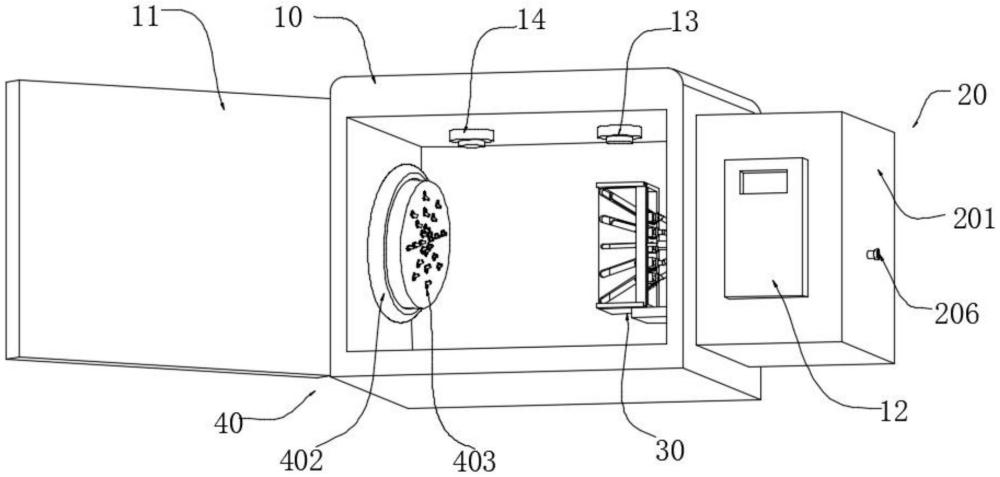

3、一種用于濾芯吸頭的滅菌裝置，包括滅菌箱，所述滅菌箱的正面安裝有密封門，所述滅菌箱的內部左側設置有吸頭擺放機構；所述滅菌箱的外部右側設置有蒸汽滅菌機構，所述蒸汽滅菌機構包括固定連接在滅菌箱右側的連接箱，所述連接箱的內部底側固定安裝有蒸汽發生器，所述蒸汽發生器的輸出端固定連通有出氣管，所述出氣管另一端貫穿滅菌箱且表面、且位于滅菌箱的內部；所述滅菌箱的內部右側設置有調節機構，所述調節機構包括固定連接在滅菌箱右側的連接盒，所述連接盒的右側與出氣管固定連通，所述連接盒的右側固定連接有一組呈豎直排布的折疊軟管，所述折疊軟管的左側固定連接有可調節間距的噴頭。

4、作為本發明再進一步的方案：所述蒸汽發生器由加熱器與被加熱的水箱組成，所述水箱的右側固定連接有注水管，所述注水管貫穿連接箱內部；所述滅菌箱的內部右側固定連通有進氣管，所述進氣管的另一端與水箱固定連通，所述進氣管上固定安裝有冷凝器，所述出氣管、進氣管及注水管上分別安裝有單向閥。

5、作為本發明再進一步的方案：所述連接箱的正面固定安裝有控制器，所述控制器與蒸汽發生器電性連接；所述滅菌箱的內部頂側左端固定安裝有濕度探測器，所述滅菌箱的內部頂側右端固定安裝有溫度探測器，所述溫度探測器與濕度探測器分別與控制器電性連接。

6、作為本發明再進一步的方案：所述折疊軟管上安裝有流量閥，所述流量閥分別與控制器電性連接。

7、作為本發明再進一步的方案：所述滅菌箱的內部右側固定連接有支撐板，所述支撐板的頂部左側固定連接有固定框，所述固定框的內部中空、左右兩側開口，所述固定框的前后兩側分別開設一組導向槽，其中中間位置的導向槽呈水平狀，而其上下兩側的導向槽呈從左至右逐漸向中間位置傾斜的設計、且越外側的導向槽傾斜角度越大；所述噴頭的外側固定連接有連接塊，所述連接塊的前后兩側分別固定連接有連接桿，所述連接桿的外側轉動連接有導向塊，而中間位置的連接桿與導向塊固定連接，所述導向塊與對應導向槽滑動連接；所述固定框的正面上下兩側分別固定連接有導軌，一對導軌的內側滑動連接有帶動塊，所述帶動塊的后側開設有豎槽，所述豎槽與前側一組連接桿滑動連接；所述帶動塊的右側設置有氣缸，所述氣缸的底座與滅菌箱內壁固定連接，所述氣缸的輸出端與帶動塊固定連接。

8、作為本發明再進一步的方案：一組導向槽的外側固定連接有傾斜齒板，所述傾斜齒板的傾斜程度與對應導向槽的傾斜程度相適配；與傾斜齒板位置對應連接桿外側固定連接有齒輪，所述齒輪與對應傾斜齒板嚙合。

9、作為本發明再進一步的方案：所述吸頭擺放機構包括與滅菌箱表面轉動連接有托盤，所述托盤的右側通過插扣件連接有支撐盤，所述支撐盤的右側表面開設有多組呈圓周排布的傾斜插槽，所述傾斜插槽的內部放置有濾芯吸頭本體；所述傾斜插槽呈從左向右逐漸向中間傾斜的設計；所述傾斜插槽的外側分別設置有定位組件。

10、作為本發明再進一步的方案：所述滅菌箱的左側固定安裝有電機，所述電機的輸出端與托盤固定連接；所述支撐盤的左側開設有中通槽，所述中通槽的內部開設有一組旁通槽，所述旁通槽與對應傾斜插槽處連通。

11、作為本發明再進一步的方案：所述定位組件包括設置在每個傾斜插槽右側的定位環，所述定位環與支撐盤固定連接，所述定位環的內部底側形狀與傾斜擺放后濾芯吸頭本體底部形狀相適配；所述定位環的頂部滑動連接有拉桿，所述拉桿向下延伸貫穿定位環，所述定位環的頂部固定連接有支撐彈簧，所述支撐彈簧的頂部與拉桿頂部的把手部固定連接，所述拉桿的底部固定連接有壓塊，所述壓塊底部呈適配濾芯吸頭本體傾斜擺放后頂部的形狀。

12、與現有技術相比，本發明的有益效果是：

13、該用于濾芯吸頭的滅菌裝置，通過在初始狀態下，導向塊位于導向槽的最右側，使一組噴頭之間的間隔較小，在這種情況下開啟蒸汽發生器，蒸汽發生器產生的高溫蒸汽通過出氣管進入連接盒內部，然后蒸汽均勻進入每個折疊軟管然后通過一組噴頭噴出，由于噴頭間距較小，所以噴出的蒸汽為集中排向吸頭擺放機構的位置，使吸頭擺放機構位置的溫度迅速升高從而加速微生物的死亡速度，提高滅菌效率。而且也可以啟動氣缸，氣缸輸出端使帶動塊沿導軌向左移動，將前側一組導向塊向左帶動，導向塊向左帶動的同時導向塊沿導向槽內部滑動，使上下兩側的噴頭在向左移動的同時向上移動，并且越外側的噴頭向上移動的距離越多，使一組噴頭以中心為分叉點向外均勻分叉，增加一組噴頭之間的間距，在這種情況下，開啟蒸汽發生器，從而噴頭噴出蒸氣時，蒸氣以不同位置排出，蒸汽分散排放可以使得蒸汽在滅菌空間內形成更廣泛的分布，從而增強蒸汽的穿透性，并且分散排放有助于蒸汽更好地滲透到滅菌物品的各個角落和縫隙中，提高滅菌的徹底性，而且蒸汽分散排放可以使得滅菌空間內的溫度和濕度更加均勻，均勻的溫度和濕度分布有助于實現更均勻的滅菌效果，避免滅菌過程中出現死角或過度滅菌的情況。上述結構配合達到噴頭位置調節的效果，進而達到蒸汽能快速充斥滅菌箱的效果。

14、另外該用于濾芯吸頭的滅菌裝置，蒸汽集中噴向托盤表面時，部分蒸汽通過中通槽進入旁通槽內部，而后進入每個獨立的傾斜插槽內部，對獨立的濾芯吸頭本體外側進行滅菌；而當噴頭逐漸翻轉時，翻轉后的噴頭會逐漸正對豎直排布的且傾斜擺放濾芯吸頭本體，使高溫蒸汽直接噴入濾芯吸頭本體內部，進一步增加對濾芯吸頭本體的滅菌效果及滅菌效率；蒸汽進入濾芯吸頭本體內部后附著在濾芯吸頭本體的內壁形成水珠，位于上方的濾芯吸頭本體內部水珠會順著濾芯吸頭本體內部流下，而下方濾芯吸頭本體內部水珠會聚集成為水團，當下方濾芯吸頭本體轉動到上方時，水團順著濾芯吸頭本體下流將濾芯中的雜質沖下，達到對濾芯吸頭本體內部清潔的效果。
