本發明涉及射線泄露防護，具體為一種腫瘤放療患者用射線泄漏防護裝置。

背景技術：

1、放療是指利用高能射線(如x射線、γ射線等)來殺死或抑制癌細胞生長的一種癌癥治療方法，放療可以通過外部放射(外照射)或內部放射(近距離治療)進行，外部放射是將射線從體外照射到腫瘤部位，而內部放射則是將放射性物質直接植入或放置在腫瘤附近，放療的主要作用機制是通過破壞癌細胞的dna，使其無法繼續分裂和生長，從而達到治療效果，放療常用于治療局部或區域性腫瘤，特別是那些無法通過手術完全切除的腫瘤。

2、傳統的放療手段在患者進行放療治療時，大都是全身都籠罩在射線之下，因為放療需要進行多次，而人體長時間處在放療射線下，會對人體的其他部位產生相當大的危害，而若是讓患者穿上相應的防護服時，又會使得患者不方便對相應的部位進行放療治療，因此腫瘤患者在進行放療治療時，對身體的其它部位不能夠做好相應的保護措施，為此，我們提出了一種腫瘤放療患者用射線泄漏防護裝置來解決以上可能會出現的問題。

技術實現思路

1、本發明的目的在于針對現有技術的不足之處，提供一種腫瘤放療患者用射線泄漏防護裝置，以解決背景技術中所提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種腫瘤放療患者用射線泄漏防護裝置，包括放療床，所述放療床的頂部表面一側固定安裝有固定板，所述固定板內開設有空腔，且空腔內設置有貫穿并延伸至固定板上方的升降板，所述升降板的一側轉動連接第三擋板，所述第三擋板的內部設置有第一擋板，所述第一擋板上開設有貫穿第一擋板的通孔，所述第一擋板上所開設通孔的一側內壁開設有凹槽，且凹槽內設置有第四擋板，所述第一擋板上開設的貫穿第一擋板的通孔正上方設置有多個第二擋板。

3、作為本發明的優選技術方案，所述固定板所開設空腔的兩側內壁均安裝有電動滑臺，所述電動滑臺上設置有與之相匹配的電動滑座，兩個所述電動滑座與升降板的兩側側壁相連接。

4、作為本發明的優選技術方案，所述升降板的一側開設有凹槽，且凹槽成l形，所述第三擋板的兩側均安裝有轉軸，且該轉軸的兩端分別與升降板所開設的l形槽的兩側內壁轉動連接。

5、作為本發明的優選技術方案，所述第三擋板的兩側所安裝的轉軸與第三擋板固定連接，所述升降板所開設的l形槽可使得第三擋板成九十度放置或者成水平豎直的狀態。

6、作為本發明的優選技術方案，所述第三擋板沿水平方向開設有貫穿第三擋板的通孔，所述第一擋板位于該通孔內滑動，所述第一擋板的頂部表面且位于第一擋板的頂部所開設通孔的旁邊處固定安裝有第一把手。

7、作為本發明的優選技術方案，所述第三擋板的頂部開設有貫穿第三擋板的通孔，所述第一擋板的寬度比第三擋板的頂部所開設的貫穿第三擋板通孔的寬度略寬。

8、作為本發明的優選技術方案，所述第四擋板的寬度比第一擋板的頂部所開設的貫穿第一擋板的寬度略寬，所述第四擋板的頂部表面一側固定安裝有拉手，所述拉手的橫截面成空心矩形。

9、作為本發明的優選技術方案，所述第一擋板的頂部兩側且位于第一擋板所開設通孔的兩側均固定安裝有放置板，兩個所述放置板相互靠近的一側上部均開設有放置槽，所述放置板上所開設的放置槽成l形。

10、作為本發明的優選技術方案，所述第二擋板的兩側均固定安裝有定位塊，所述定位塊與放置板上所開設的放置槽相匹配，所述第二擋板的頂部表面固定安裝有第二把手。

11、作為本發明的優選技術方案，所述第二擋板有多個，且位于中部的多個第二擋板成z字形，且位于兩側的第二擋板相互靠近的一側上部開設有l形槽，所述第一擋板、第二擋板、第三擋板和第四擋板均采用可阻擋射線的材質制成，如鉛板。

12、與現有技術相比，本發明提供了一種腫瘤放療患者用射線泄漏防護裝置，具備以下有益效果：

13、1、該一種腫瘤放療患者用射線泄漏防護裝置，通過設置第三擋板、電動滑臺和升降板等，可將第三擋板掀起，并可將要進行放療的患者躺在放療床上，之后將第三擋板放下來，此時第三擋板能夠與升降板成垂直狀態，之后可啟動電動滑臺，此時電動滑臺上的電動滑座能夠帶動升降板進行移動，能夠實現將升降板移動至合適的高度，避免升降板過高會降低對患者的防護效果；

14、2、該一種腫瘤放療患者用射線泄漏防護裝置，通過設置第一擋板和第四擋板等，醫護人員可用手握住第一把手并進行移動，進而能夠帶動第一擋板進行移動，可將第一擋板上所開設的通孔移動至患者所要進行放療的地方，之后醫護人員可用手指插入拉手，并使得拉手進行移動，在拉手進行移動時能夠帶動第四擋板進行移動，此時能夠將第一擋板上所開設的通孔進行遮擋一部分，能夠精確到只使得患者做放療的地方顯露出來，避免患者其它的地方也顯露出來，受到放療射線的照射，危害其它部位的健康；

15、3、該一種腫瘤放療患者用射線泄漏防護裝置，通過設置第二擋板和放置板等，為了再進一步的對射線的治療通孔進一步精確，以及對患者的其它部位做進一步的防護，此時醫護人員可用手拿起第二把手，能夠將第二擋板拿起，并可將第二擋板上所安裝的定位塊放進放置板所開設的放置槽內，在確定患者做化療的部位之后，此時可按照第二擋板的安裝方法，可將多個第二擋板進行安裝，進一步能夠確保只裸露出患者要做放療的地方，而且能夠將其他的地方進行保護起來。

技術特征：

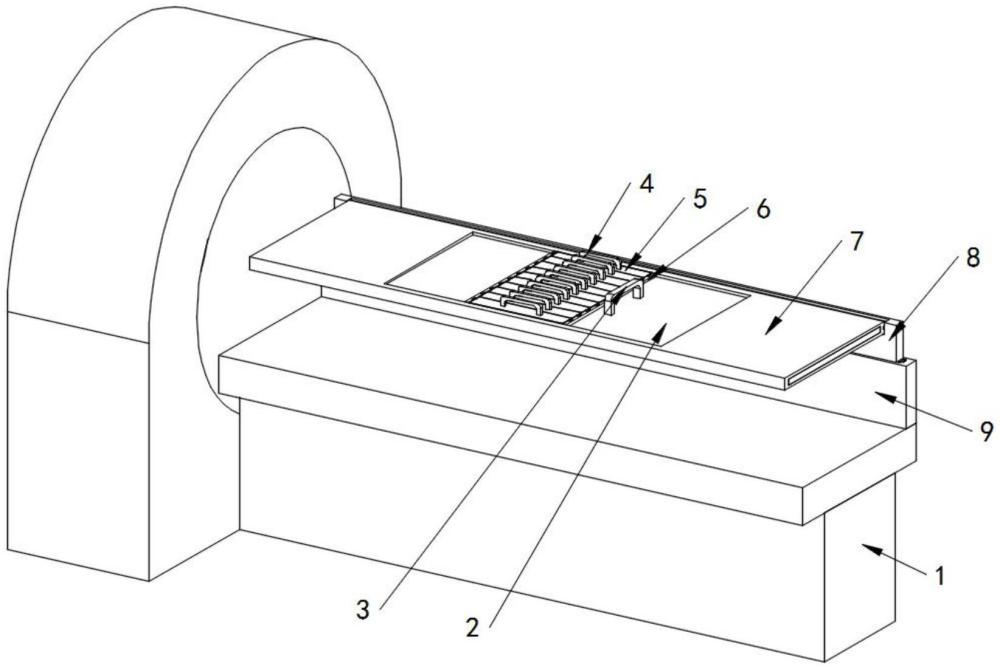

1.一種腫瘤放療患者用射線泄漏防護裝置，包括放療床(1)，其特征在于：所述放療床(1)的頂部表面一側固定安裝有固定板(9)，所述固定板(9)內開設有空腔，且空腔內設置有貫穿并延伸至固定板(9)上方的升降板(8)，所述升降板(8)的一側轉動連接第三擋板(7)，所述第三擋板(7)的內部設置有第一擋板(2)，所述第一擋板(2)上開設有貫穿第一擋板(2)的通孔，所述第一擋板(2)上所開設通孔的一側內壁開設有凹槽，且凹槽內設置有第四擋板(11)，所述第一擋板(2)上開設的貫穿第一擋板(2)的通孔正上方設置有多個第二擋板(5)。

2.根據權利要求1所述的一種腫瘤放療患者用射線泄漏防護裝置，其特征在于：所述固定板(9)所開設空腔的兩側內壁均安裝有電動滑臺(10)，所述電動滑臺(10)上設置有與之相匹配的電動滑座，兩個所述電動滑座與升降板(8)的兩側側壁相連接。

3.根據權利要求1所述的一種腫瘤放療患者用射線泄漏防護裝置，其特征在于：所述升降板(8)的一側開設有凹槽，且凹槽成l形，所述第三擋板(7)的兩側均安裝有轉軸，且該轉軸的兩端分別與升降板(8)所開設的l形槽的兩側內壁轉動連接。

4.根據權利要求1所述的一種腫瘤放療患者用射線泄漏防護裝置，其特征在于：所述第三擋板(7)的兩側所安裝的轉軸與第三擋板(7)固定連接，所述升降板(8)所開設的l形槽可使得第三擋板(7)成九十度放置或者成水平豎直的狀態。

5.根據權利要求1所述的一種腫瘤放療患者用射線泄漏防護裝置，其特征在于：所述第三擋板(7)沿水平方向開設有貫穿第三擋板(7)的通孔，所述第一擋板(2)位于該通孔內滑動，所述第一擋板(2)的頂部表面且位于第一擋板(2)的頂部所開設通孔的旁邊處固定安裝有第一把手(3)。

6.根據權利要求1所述的一種腫瘤放療患者用射線泄漏防護裝置，其特征在于：所述第三擋板(7)的頂部開設有貫穿第三擋板(7)的通孔，所述第一擋板(2)的寬度比第三擋板(7)的頂部所開設的貫穿第三擋板(7)通孔的寬度略寬。

7.根據權利要求1所述的一種腫瘤放療患者用射線泄漏防護裝置，其特征在于：所述第四擋板(11)的寬度比第一擋板(2)的頂部所開設的貫穿第一擋板(2)的寬度略寬，所述第四擋板(11)的頂部表面一側固定安裝有拉手(12)，所述拉手(12)的橫截面成空心矩形。

8.根據權利要求1所述的一種腫瘤放療患者用射線泄漏防護裝置，其特征在于：所述第一擋板(2)的頂部兩側且位于第一擋板(2)所開設通孔的兩側均固定安裝有放置板(6)，兩個所述放置板(6)相互靠近的一側上部均開設有放置槽，所述放置板(6)上所開設的放置槽成l形。

9.根據權利要求1所述的一種腫瘤放療患者用射線泄漏防護裝置，其特征在于：所述第二擋板(5)的兩側均固定安裝有定位塊(13)，所述定位塊(13)與放置板(6)上所開設的放置槽相匹配，所述第二擋板(5)的頂部表面固定安裝有第二把手(4)。

10.根據權利要求1所述的一種腫瘤放療患者用射線泄漏防護裝置，其特征在于：所述第二擋板(5)有多個，且位于中部的多個第二擋板(5)成z字形，且位于兩側的第二擋板(5)相互靠近的一側上部開設有l形槽，所述第一擋板(2)、第二擋板(5)、第三擋板(7)和第四擋板(11)均采用可阻擋射線的材質制成，如鉛板。

技術總結
本發明公開了一種腫瘤放療患者用射線泄漏防護裝置，包括放療床，所述放療床的頂部表面一側固定安裝有固定板，所述固定板內開設有空腔，且空腔內設置有貫穿并延伸至固定板上方的升降板。該一種腫瘤放療患者用射線泄漏防護裝置通過設置第三擋板、電動滑臺和升降板等，能夠實現將升降板移動至合適的高度，避免升降板過高會降低對患者的防護效果，通過設置第一擋板和第四擋板等，能夠精確到只使得患者做放療的地方顯露出來，避免患者其它的地方也顯露出來，受到放療射線的照射，危害其它部位的健康，通過設置第二擋板和放置板等，進一步能夠確保只裸露出患者要做放療的地方，而且能夠將其他的地方進行保護起來。

技術研發人員：王晨羲,劉睿智
受保護的技術使用者：界首市中醫院
技術研發日：
技術公布日：2025/4/24
