本申請屬于醫療器械，具體而言涉及一種電氣動便攜式傷口沖洗裝置。

背景技術：

1、外科創傷，尤其是動物致傷傷口的沖洗對于降低感染風險包括破傷風、狂犬病等病原微生物感染的發生非常重要。傷口沖洗設備是專門設計用于清洗和消毒外傷尤其是動物咬傷或抓傷造成的傷口的醫療工具。研究表明，專業沖洗設備在外傷治療與護理中表現出色，相較于最傳統生理鹽水或皂液沖洗，可在傷口初期阻斷病原微生物的感染路徑，清理患處，大幅度降低狂感染發生的概率，減輕患者的痛苦，同時可以有效促進患處傷口愈合。特別是對于兒童等特殊人群，這種方法可以減輕對后期換藥的心理恐懼，降低疼痛感。

2、正確的沖洗方法對于降低動物致傷傷口的感染風險具有重要作用，沖洗壓力、沖洗液的種類、沖洗水流的方向、沖洗時間(液體用量)等因素都會影響傷口沖洗的效果。目前市面上有一類用于動物致傷的傷口沖洗設備，采用高壓水流技術清潔傷口并去除細菌和污物。

3、然而，現有的這類傷口沖洗設備不僅操作復雜，占地面積大，需要專門環境并配備上下水，導致用水量大，這就需要在醫院這類特定場所進行使用，不能移動至其他場所使用，往往不能在第一時間對傷口進行沖洗處理，延誤沖洗時機；而且，現有傷口沖洗設備的噴頭重復使用，無法達到滅菌級別，存在交叉感染風險，并且消毒液溶質干結及水垢容易造成噴頭堵塞。

技術實現思路

1、鑒于上述的分析，本發明實施例旨在提供一種電氣動便攜式傷口沖洗裝置，用以解決現有技術中存在的上述問題中的一者或多者。

2、本發明的目的是這樣實現的：

3、一種電氣動便攜式傷口沖洗裝置，包括：

4、機身，具有手柄以及設于所述手柄頂端的延伸部，所述延伸部向沖洗液的噴射方向延伸；

5、霧化沖洗組件，可拆卸安裝于所述延伸部的前端；所述霧化沖洗組件具有一體結構的霧化噴嘴和沖洗液艙，所述沖洗液艙內預先裝有沖洗液，所述霧化噴嘴與沖洗液艙連通；

6、氣源組件，設于所述手柄上被配置為向所述霧化噴嘴供入高速氣流，使得所述霧化噴嘴產生的氣霧壓強至少為5psi；所述氣源組件具有氣路和電源，所述氣路的進氣口位于所述手柄的外殼上，所述氣路的出氣口位于所述延伸部的前端面上，并能夠與所述霧化噴嘴的進氣端連通；所述電源被配置為提供產生高速氣流所需的電能。

7、進一步地，所述沖洗液艙的艙體由柔性材料制成。

8、進一步地，還包括氣路連接機構，所述氣路連接機構設于所述延伸部的前端，被配置為在所述霧化沖洗組件與所述延伸部組裝后使所述氣路的出氣口與所述霧化噴嘴的進氣端連通。

9、進一步地，所述氣路的進氣口設有過濾器，所述過濾器可拆卸安裝在所述手柄的外殼上。

10、進一步地，所述過濾器采用靜電紡絲技術形成的納米絲狀結構。

11、進一步地，所述氣路上設有微型壓縮機和恒壓控制器，所述微型壓縮機被配置為壓縮進入所述氣路的空氣以提供高壓氣體；

12、所述恒壓控制器被配置為調節控制所述氣路內的氣體的壓力和流速處于穩定范圍。

13、進一步地，所述電源采用電源線供電；或者，電源采用電池供電，所述電池為鋰電池，可拆卸安裝在手柄內。

14、進一步地，所述手柄的外殼上設有轉接管，所述轉接管的一端與所述氣路的進氣口連通，所述轉接管的另一端拆卸連接氮氣源或氧氣源。

15、進一步地，所述霧化沖洗組件上還設有加熱件，所述加熱件被配置為對所述沖洗液艙內的沖洗液進行加熱，所述加熱件由所述電源供電。

16、進一步地，所述延伸部的前端頂部設有照明燈，所述照明燈的光線射出方向與所述霧化噴嘴的噴射方向相同。

17、進一步地，所述沖洗液艙的容量為150-300毫升。

18、進一步地，所述霧化噴嘴水平布置在所述沖洗液艙的下方，所述霧化噴嘴的進氣端通過一段水平布置的氣道與所述氣路的出氣口連通。

19、進一步地，沿著流體流向，所述霧化噴嘴包括連續設置的初次霧化段和二次霧化段，初次霧化段通過供液通道與所述沖洗液艙連通；

20、沖洗液滴與高速氣體在初次霧化段的第一霧化腔室內完成初次霧化，初次霧化后的氣霧直徑為100微米；

21、初次霧化后的氣霧在二次霧化段的第二霧化腔室內完成二次霧化，二次霧化后的氣霧直徑為10-30微米。

22、進一步地，沿著流體流向，二次霧化段包括收縮段、喉部渦流段和擴張段，收縮段的內腔縮徑設置，擴張段的內腔擴徑設置，喉部渦流段的內壁設有至少一個凸出部，凸出部將喉部渦流段的第二霧化腔室分隔成相互連通的多個單體腔體。

23、進一步地，凸出部迎著流體方向的一側為弧形面，弧形面能夠引導該單個腔體內的流體沿著弧形面以縮徑的形式進入下一個單體腔體內。

24、進一步地，首端的單體腔體的入口為收縮段的出口，尾端的單體腔體的出口為擴張段的進口，相鄰下游的單體腔體的入口為相鄰上游的單體腔體的出口；并且，沿流體流向，多個單體腔體的入口尺寸依次增大。

25、進一步地，沿流體流向，多個單體腔體的入口尺寸依次增大10％-12％。

26、進一步地，所述霧化噴嘴由金屬材質制成。

27、與現有技術相比，本發明至少可實現如下有益效果之一：

28、a)本發明提供的電氣動便攜式傷口沖洗裝置，結構簡單，便于攜帶，操作方便，簡化了操作流程，使得傷口處理更加方便和快捷，可靈活適用于多種場景，特別是在野外或醫療資源有限的情況下或醫院的不同處室，可以提供即時的傷口處理，提高了工作效率，減少人力和時間成本。

29、b)本發明提供的電氣動便攜式傷口沖洗裝置，通過將霧化噴嘴和沖洗液艙集成設置為一體結構的霧化沖洗組件，并且霧化沖洗組件與機身采用可拆卸的連接方式，方便更換霧化沖洗組件，避免交叉污染的風險，而且，能夠避免消毒液溶質干結及水垢容易造成噴頭堵塞。

30、c)本發明提供的電氣動便攜式傷口沖洗裝置，采用兩段式霧化噴嘴來提升霧化效果，霧化噴嘴包括連續設置的初次霧化段和二次霧化段，二次霧化段包括依次設置的收縮段、喉部渦流段和擴張段，最終形成帶有靜電的10-30微米直徑、壓強為5-18psi的霧化效果，對動物致傷傷口的沖洗效果更好，可以有效地清創和減少傷口感染，減少因動物致傷帶來的健康風險。

31、d)本發明提供的電氣動便攜式傷口沖洗裝置，沖洗液艙的艙體由柔性材料制成，在供液過程中，無需與外界大氣連通就能實現持續供液，無需空氣回填，防止二次污染。

技術特征：

1.一種電氣動便攜式傷口沖洗裝置，其特征在于，包括：

2.根據權利要求1所述的電氣動便攜式傷口沖洗裝置，其特征在于，所述沖洗液艙(13)的艙體由柔性材料制成。

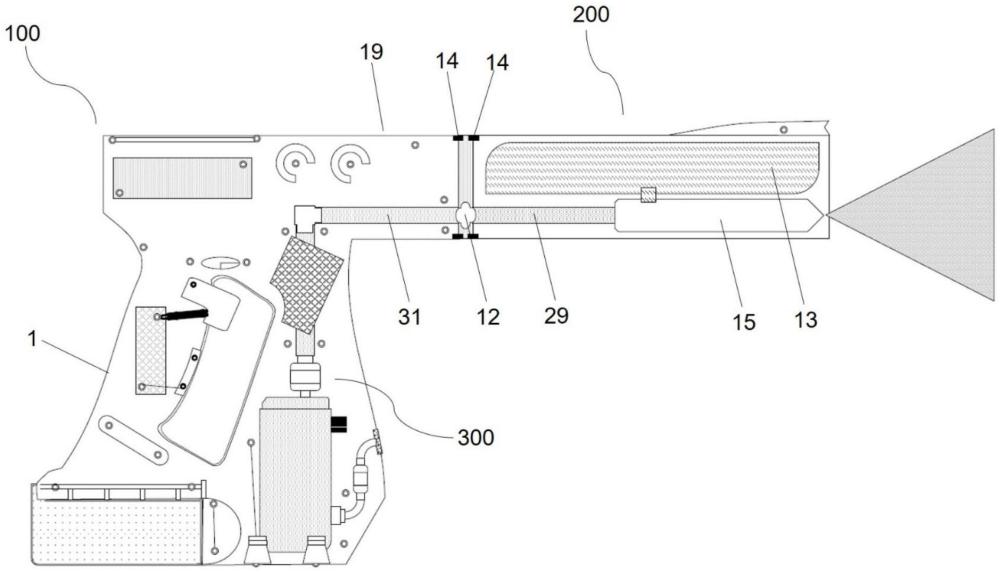

3.根據權利要求1所述的電氣動便攜式傷口沖洗裝置，其特征在于，還包括氣路連接機構(12)，所述氣路連接機構(12)設于所述延伸部(19)的前端，被配置為在所述霧化沖洗組件(200)與所述延伸部(19)組裝后使所述氣路(31)的出氣口與所述霧化噴嘴(15)的進氣端連通。

4.根據權利要求1所述的電氣動便攜式傷口沖洗裝置，其特征在于，所述氣路(31)的進氣口設有過濾器(3)，所述過濾器(3)可拆卸安裝在所述手柄(1)的外殼上。

5.根據權利要求1所述的電氣動便攜式傷口沖洗裝置，其特征在于，所述氣路(31)上設有微型壓縮機(2)和恒壓控制器(18)，所述微型壓縮機(2)被配置為壓縮進入所述氣路(31)的空氣以提供高壓氣體；

6.根據權利要求1所述的電氣動便攜式傷口沖洗裝置，其特征在于，所述手柄(1)的外殼上設有轉接管，所述轉接管的一端與所述氣路(31)的進氣口連通，所述轉接管的另一端拆卸連接氮氣源或氧氣源。

7.根據權利要求1所述的電氣動便攜式傷口沖洗裝置，其特征在于，沿著流體流向，所述霧化噴嘴(15)包括連續設置的初次霧化段(20)和二次霧化段(21)，初次霧化段(20)通過供液通道(30)與所述沖洗液艙(13)連通；

8.根據權利要求7所述的電氣動便攜式傷口沖洗裝置，其特征在于，沿著流體流向，二次霧化段(21)包括收縮段(22)、喉部渦流段(23)和擴張段(24)，收縮段(22)的內腔縮徑設置，擴張段(24)的內腔擴徑設置，喉部渦流段(23)的內壁設有至少一個凸出部(25)，凸出部(25)將喉部渦流段(23)的第二霧化腔室分隔成相互連通的多個單體腔體。

9.根據權利要求8所述的電氣動便攜式傷口沖洗裝置，其特征在于，凸出部(25)迎著流體方向的一側為弧形面，弧形面能夠引導該單個腔體內的流體沿著弧形面以縮徑的形式進入下一個單體腔體內。

10.根據權利要求1所述的電氣動便攜式傷口沖洗裝置，其特征在于，所述霧化噴嘴(15)由金屬材質制成。

技術總結
本申請涉及一種電氣動便攜式傷口沖洗裝置，包括：機身，具有手柄以及設于所述手柄頂端的延伸部，所述延伸部向沖洗液的噴射方向延伸；霧化沖洗組件，可拆卸安裝于所述延伸部的前端；所述霧化沖洗組件具有一體結構的霧化噴嘴和沖洗液艙，所述沖洗液艙內預先裝有沖洗液，所述霧化噴嘴與沖洗液艙連通；氣源組件，設于所述手柄上被配置為向所述霧化噴嘴供入高速氣流；所述氣源組件具有氣路和電源，所述氣路的進氣口位于所述手柄的外殼上，所述氣路的出氣口位于所述延伸部的前端面上，并能夠與所述霧化噴嘴的進氣端連通；所述電源被配置為提供產生高速氣流所需的電能。本申請的結構簡單，便于攜帶，操作簡單，使得傷口處理更加方便和快捷。

技術研發人員：黃立嵩,楊子慧,王連馥,張旺
受保護的技術使用者：航天中心醫院
技術研發日：
技術公布日：2025/4/24
