本申請涉及醫療器械，尤其是涉及一種具備血氣分析功能的血濾裝置。

背景技術：

1、血濾是將患者的血液引入到具有良好通透性并與腎小球濾過膜面積相當?shù)陌胪改V器中，由于血液區和膜外間存在著跨膜壓梯度，當血液通過濾過器時，血漿除蛋白質及細胞等有形成分外，水分和大部分中小分子物質均被濾出，以達到清除潴留于血中過多的水分和溶質的治療目的。而血氣分析作為臨床診斷中的一項重要技術，通過測定人體血液的h+濃度和溶解在血液中的氣體，來了解人體呼吸功能、電解質水平與酸堿平衡狀態的一種手段，它能直接反映肺換氣功能、電解質水平及其酸堿平衡狀態，為疾病的診斷和治療提供有力支持。

2、在臨床實踐中，同時進行血濾和血氣分析的患者主要是急性腎損傷及多臟器功能衰竭的危重患者。這些患者由于病情嚴重，需要進行血液濾過以清除體內的多余水分和毒素，同時需要通過血氣分析對于監測患者的酸堿平衡和氣體交換狀態至關重要。

3、現有技術中缺乏同時實現血氣分析和血濾功能的裝置，導致需要醫護人員在血濾過程中定時抽取血液樣本，并通過血氣分析儀進行血氣分析，在此過程耽誤時間的同時增大醫護人員的勞動強度，且由于定時送檢對醫護人員的時間觀念以及精神壓力具有較大考驗。

技術實現思路

1、本申請?zhí)峁┝艘环N具備血氣分析功能的血濾裝置，以解決發明人認識到現有技術中缺乏同時實現血氣分析和血濾功能的裝置，導致需要醫護人員在血濾過程中定時抽取血液樣本，并通過血氣分析儀進行血氣分析，在此過程耽誤時間的同時增大醫護人員的勞動強度，且由于定時送檢對醫護人員的時間觀念以及精神壓力具有較大考驗的技術問題。

2、本申請?zhí)峁┝艘环N具備血氣分析功能的血濾裝置，包括殼體，所述殼體的內部設置有外殼，所述外殼的內部設置有過濾纖維，所述外殼的正面設置有進血管和出血管，所述進血管和所述出血管的一端均與所述外殼的內腔相連通，所述進血管和所述出血管的另一端延伸至所述殼體的外部，所述殼體的內部設置有連接管和血氣分支管，所述連接管的一端與所述進血管的表面相連接，所述連接管的另一端與所述血氣分支管的一端相連接，所述殼體的內部設置有儲液腔，所述血氣分支管的另一端延伸至所述儲液腔的內部，所述儲液腔、所述血氣分支管、所述連接管和所述進血管依次相連通，所述連接管的表面設置有第一電磁閥，所述血氣分支管的表面設置有一號液泵，所述殼體的內部設置有控制器，所述儲液腔的內部設置有ph值檢測器和電解質檢測器，所述ph值檢測器、所述電解質檢測器、所述第一電磁閥和所述一號液泵均與所述控制器電連接。

3、在上述任一技術方案中，進一步地，所述殼體的內部開設有沖洗腔，所述殼體的內部設置有沖洗分支管，所述沖洗分支管的一端與所述連接管相連接，所述沖洗分支管的另一端延伸至所述沖洗腔的內部，所述沖洗腔、所述沖洗分支管和所述連接管相連通，所述沖洗分支管的表面設置有二號液泵，所述二號液泵與所述控制器電連接，所述殼體的內部設置有進液管，所述進液管的一端與所述沖洗腔相連通，所述進液管的另一端延伸至所述殼體的外部，所述進液管的表面且位于所述殼體的外部設置有閥門。

4、在上述任一技術方案中，進一步地，所述殼體的內部設置有排液管，所述排液管的數量為兩個，其中一個所述排液管與所述儲液腔的內部相連通，其中一個所述排液管于所述沖洗腔的內部相連通，兩個所述排液管的底部均延伸至所述殼體的外部，所述排液管的表面且位于所述殼體的內部設置有二號電磁閥，兩個所述二號電磁閥和所述控制器電連接。

5、在上述任一技術方案中，進一步地，所述儲液腔具備檢測段和儲液段，所述ph值檢測器和所述電解質檢測器均設置于所述檢測段。

6、在上述任一技術方案中，進一步地，所述殼體的內部設置有液位傳感器，所述液位傳感器的數量為兩個，其中一個所述液位傳感器用于監測所述沖洗腔內液位，其中一個所述液位傳感器用于監測所述儲液段液位，兩個所述液位傳感器均與所述控制器電連接。

7、在上述任一技術方案中，進一步地，所述進血管和所述出血管的表面均設置有三號電磁閥，所述三號電磁閥與所述控制器電連接。

8、在上述任一技術方案中，進一步地，所述殼體的內部設置有定時器，所述定時器與所述控制器電連接。

9、在上述任一技術方案中，進一步地，所述殼體的正面設置有顯示屏，所述顯示屏與所述控制器電連接。

10、在上述任一技術方案中，進一步地，所述殼體的內部設置有電池，所述電池用于對所述控制器、所述一號電磁閥、所述二號電磁閥、所述三號電磁閥、所述一號液泵、所述二號液泵、所述定時器、所述液位傳感器、所述顯示屏、所述ph值檢測器和所述電解質檢測器進行供電，所述殼體的一側開設有充電孔。

11、在上述任一技術方案中，進一步地，還包括更換內殼，所述過濾限位設置于所述更換內殼的表面，所述更換內殼的一側設置有抵接板，所述抵接板的一側能夠與所述殼體的一側可拆卸連接，所述抵接板的另一側設置有把手。

12、本申請的有益效果主要在于：

13、1、血液依次流經進血管、外殼內腔和出血管，外殼內腔流通時通過過濾纖維的過濾效果從而實現血濾效果，定時啟動第一電磁閥和一號液泵，使得部分血液依次流經連接管、血氣分支管至儲液腔內，通過血氣分支管后血液會依次與ph值檢測器和電解質檢測器進行接觸，從而對血液進行血氣分析，最終通過顯示屏進行顯示，進而在血濾過程中定時進行血氣分析，從而無需醫護人員定時送檢血液樣本，緩解醫護人員的勞動強度以及工作壓力。

14、2、在第一電磁閥和一號液泵工作完成后，啟動二號液泵和一號液泵令沖洗腔內的沖洗液依次流經沖洗分支管、連接管、血氣分支管流入至儲液腔內，以對檢測段內的血液進行沖洗，以保證后續血氣分析時的檢測準確性。

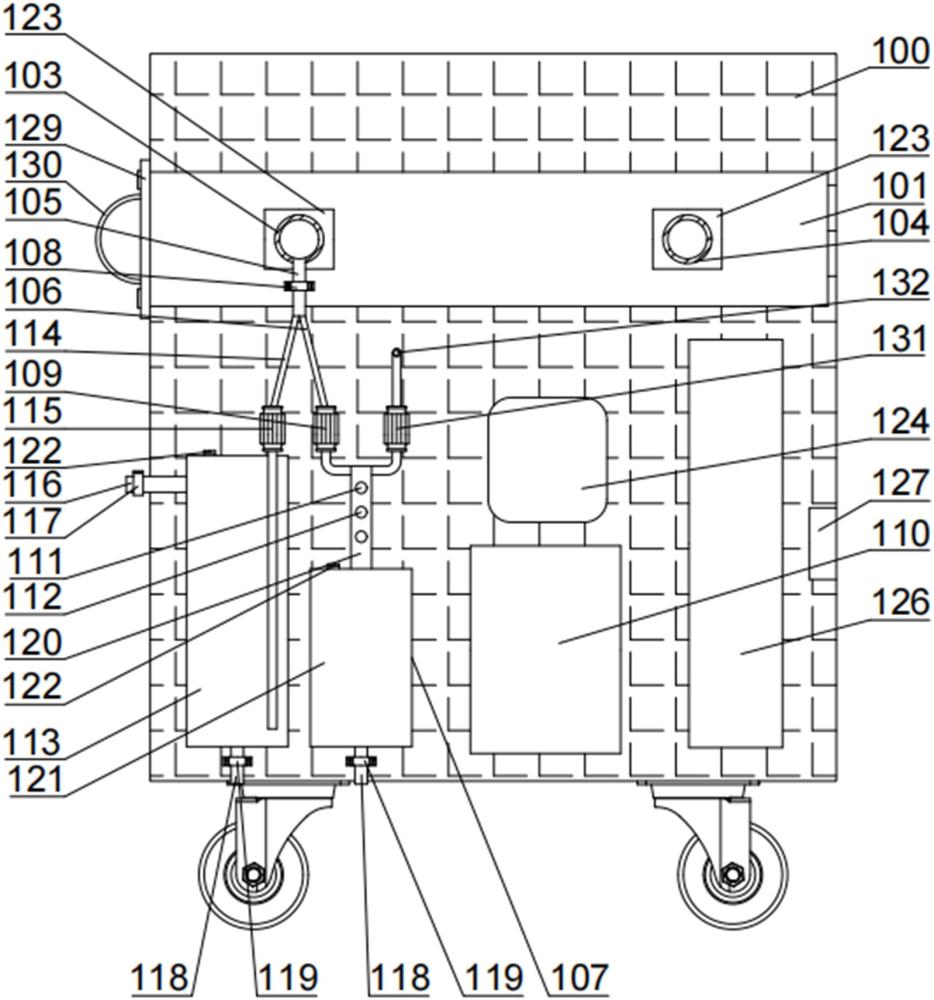

15、應當理解，前述的一般描述和接下來的具體實施方式兩者均是為了舉例和說明的目的并且未必限制本申請。并入并構成說明書的一部分的附圖示出本申請的主題。同時，說明書和附圖用來解釋本申請的原理。

技術特征：

1.一種具備血氣分析功能的血濾裝置，其特征在于，包括殼體，所述殼體的內部設置有外殼，所述外殼的內部設置有過濾纖維，所述外殼的正面設置有進血管和出血管，所述進血管和所述出血管的一端均與所述外殼的內腔相連通，所述進血管和所述出血管的另一端延伸至所述殼體的外部，所述殼體的內部設置有連接管和血氣分支管，所述連接管的一端與所述進血管的表面相連接，所述連接管的另一端與所述血氣分支管的一端相連接，所述殼體的內部設置有儲液腔，所述血氣分支管的另一端延伸至所述儲液腔的內部，所述儲液腔、所述血氣分支管、所述連接管和所述進血管依次相連通，所述連接管的表面設置有第一電磁閥，所述血氣分支管的表面設置有一號液泵，所述殼體的內部設置有控制器，所述儲液腔的內部設置有ph值檢測器和電解質檢測器，所述ph值檢測器、所述電解質檢測器、所述第一電磁閥和所述一號液泵均與所述控制器電連接。

2.根據權利要求1所述的一種具備血氣分析功能的血濾裝置，其特征在于，所述殼體的內部開設有沖洗腔，所述殼體的內部設置有沖洗分支管，所述沖洗分支管的一端與所述連接管相連接，所述沖洗分支管的另一端延伸至所述沖洗腔的內部，所述沖洗腔、所述沖洗分支管和所述連接管相連通，所述沖洗分支管的表面設置有二號液泵，所述二號液泵與所述控制器電連接，所述殼體的內部設置有進液管，所述進液管的一端與所述沖洗腔相連通，所述進液管的另一端延伸至所述殼體的外部，所述進液管的表面且位于所述殼體的外部設置有閥門。

3.根據權利要求2所述的一種具備血氣分析功能的血濾裝置，其特征在于，所述殼體的內部設置有排液管，所述排液管的數量為兩個，其中一個所述排液管與所述儲液腔的內部相連通，其中一個所述排液管于所述沖洗腔的內部相連通，兩個所述排液管的底部均延伸至所述殼體的外部，所述排液管的表面且位于所述殼體的內部設置有二號電磁閥，兩個所述二號電磁閥和所述控制器電連接。

4.根據權利要求3所述的一種具備血氣分析功能的血濾裝置，其特征在于，所述儲液腔具備檢測段和儲液段，所述ph值檢測器和所述電解質檢測器均設置于所述檢測段。

5.根據權利要求4所述的一種具備血氣分析功能的血濾裝置，其特征在于，所述殼體的內部設置有液位傳感器，所述液位傳感器的數量為兩個，其中一個所述液位傳感器用于監測所述沖洗腔內液位，其中一個所述液位傳感器用于監測所述儲液段液位，兩個所述液位傳感器均與所述控制器電連接。

6.根據權利要求5所述的一種具備血氣分析功能的血濾裝置，其特征在于，所述進血管和所述出血管的表面均設置有三號電磁閥，所述三號電磁閥與所述控制器電連接。

7.根據權利要求6所述的一種具備血氣分析功能的血濾裝置，其特征在于，所述殼體的內部設置有定時器，所述定時器與所述控制器電連接。

8.根據權利要求7所述的一種具備血氣分析功能的血濾裝置，其特征在于，所述殼體的正面設置有顯示屏，所述顯示屏與所述控制器電連接。

9.根據權利要求8所述的一種具備血氣分析功能的血濾裝置，其特征在于，所述殼體的內部設置有電池，所述電池用于對所述控制器、所述一號電磁閥、所述二號電磁閥、所述三號電磁閥、所述一號液泵、所述二號液泵、所述定時器、所述液位傳感器、所述顯示屏、所述ph值檢測器和所述電解質檢測器進行供電，所述殼體的一側開設有充電孔。

10.根據權利要求1所述的一種具備血氣分析功能的血濾裝置，其特征在于，還包括更換內殼，所述過濾限位設置于所述更換內殼的表面，所述更換內殼的一側設置有抵接板，所述抵接板的一側能夠與所述殼體的一側可拆卸連接，所述抵接板的另一側設置有把手。

技術總結
本申請涉及醫療器械領域，尤其是涉及了一種具備血氣分析功能的血濾裝置，包括殼體，殼體的內部設置有外殼，外殼的內部設置有過濾纖維，外殼的正面設置有進血管和出血管，進血管和出血管的一端均與外殼的內腔相連通，儲液腔、血氣分支管、連接管和進血管依次相連通，連接管的表面設置有第一電磁閥，血氣分支管的表面設置有一號液泵，儲液腔的內部設置有pH值檢測器和電解質檢測器，依次流經進血管、外殼內腔和出血管，外殼內腔流通時通過過濾纖維的過濾效果從而實現血濾效果，定時啟動第一電磁閥和一號液泵，使得部分血液依次流經連接管、血氣分支管至儲液腔內，通過血氣分支管后血液會依次與pH值檢測器和電解質檢測器進行接觸，實現血氣分析。

技術研發人員：李燕
受保護的技術使用者：首都醫科大學附屬北京世紀壇醫院
技術研發日：
技術公布日：2025/4/28
