本技術涉及沖切刀模，具體屬于一體沖切排廢刀模。

背景技術：

1、沖切刀模是一種用于沖切制品的模具，其主要作用是將一張平面紙或泡沫板通過沖壓成型的方式制作成特定的形狀或結構。沖切刀模的應用廣泛，不僅在印刷行業中用于制作盒子等包裝用品，而且在泡沫包裝材料的裁切中也具有廣泛的應用，現有的刀模裁切后無法自動實現產品和廢料的分離，需要人工二次操作，費時費力，影響了自動化生產的效率。

技術實現思路

1、本實用新型的目的是提供一體沖切排廢刀模，克服了現有技術的不足。

2、為解決上述問題，本實用新型所采取的技術方案如下：

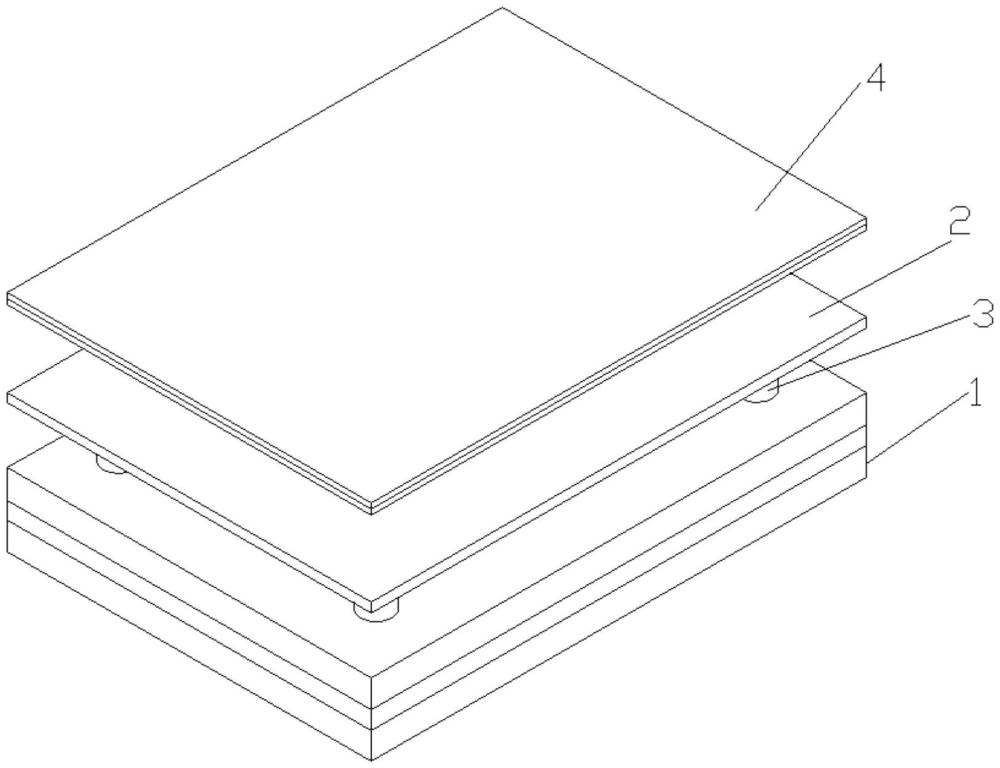

3、一體沖切排廢刀模，包括中模和下模，所述下模包括安裝板、支撐板和底板，所述支撐板安裝于安裝板和底板之間，所述安裝板上安裝有刀模，所述刀模四周的下模上還滑動安裝有至少四個吊桿，所述吊桿的頂端固定安裝于中模上，所述吊桿穿過下模，吊桿的下端安裝有限位螺帽，所述中模上設有與刀模配合的沖切槽。

4、進一步，所述安裝板、支撐板和底板的材質為木板。

5、進一步，所述刀模內部和/或刀模之間的下模上還設有用于排料的排料孔，所述排料孔穿過安裝板、支撐板和底板。

6、進一步，所述中模的材質為硬質金屬板。

7、進一步，還包括上模，所述上模由槽板和安裝于槽板上表面的蓋板，所述槽板上設有與刀模配合的刀槽，所述上模、中模和下模配合設置。

8、進一步，所述槽板和蓋板的材質為木板。

9、本實用新型與現有技術相比較，本實用新型的實施效果如下：

10、1、該一體沖切排廢刀模主要為木板材質，質量輕，便于運輸和安裝，成本低；

11、2、該一體沖切排廢刀模使用時能夠實現自動排廢料，使用時將上模和中模安裝于液壓設備上，下模隨沖壓設備上下運動實現對中模上的物料進行沖切，能夠實現自動化連續生產。

技術特征：

1.一體沖切排廢刀模，包括中模和下模，其特征在于，所述下模包括安裝板、支撐板和底板，所述支撐板安裝于安裝板和底板之間，所述安裝板上安裝有刀模，所述刀模四周的下模上還滑動安裝有至少四個吊桿，所述吊桿的頂端固定安裝于中模上，所述吊桿穿過下模，吊桿的下端安裝有限位螺帽，所述中模上設有與刀模配合的沖切槽。

2.根據權利要求1所述的一體沖切排廢刀模，其特征在于，所述安裝板、支撐板和底板的材質為木板。

3.根據權利要求1所述的一體沖切排廢刀模，其特征在于，所述刀模內部、刀模之間的下模上還設有用于排料的排料孔，所述排料孔穿過安裝板、支撐板和底板。

4.根據權利要求1所述的一體沖切排廢刀模，其特征在于，所述中模的材質為硬質金屬板。

5.根據權利要求1所述的一體沖切排廢刀模，其特征在于，還包括上模，所述上模由槽板和安裝于槽板上表面的蓋板，所述槽板上設有與刀模配合的刀槽，所述上模、中模和下模配合設置。

6.根據權利要求5所述的一體沖切排廢刀模，其特征在于，所述槽板和蓋板的材質為木板。

技術總結
本技術公開了一種一體沖切排廢刀模，包括中模和下模，所述下模包括安裝板、支撐板和底板，所述支撐板安裝于安裝板和底板之間，所述安裝板上安裝有刀模，所述刀模四周的下模上還滑動安裝有至少四個吊桿，所述吊桿的頂端固定安裝于中模上，所述吊桿穿過下模，吊桿的下端安裝有限位螺帽，所述中模上設有與刀模配合的沖切槽，本技術克服了現有技術的不足，該一體沖切排廢刀模使用時能夠實現自動排廢料，實現自動化連續生產。

技術研發人員：常好,常麗
受保護的技術使用者：合肥榮利激光刀模有限公司
技術研發日：20240807
技術公布日：2025/4/28
