本發明涉及醫療輔助，具體為一種兒科用診療輔助裝置。

背景技術：

1、兒科用診療輔助裝置是指專門為兒童設計的，用于輔助醫生進行診斷和治療的各種醫療器械和設備，兒科用診療輔助裝置包括兒童身高體重測量裝置，兒童身高體重測量裝置專門用于身高體重測量的設備，通常稱為兒童成長測量儀，這種裝置設計用于準確、快速地測量兒童的身高和體重，是兒科臨床評估和兒童健康管理的重要組成部分。

2、兒童身高體重測量裝置在使用的過程中，讓孩子站在平坦且無障礙物的測量平臺上，在家長幫扶的情況下確保兒童雙腳分開與肩同寬，腳跟、臀部、肩胛骨緊貼平臺，頭部保持直立，進而對兒童的身高進行測量，醫生或營養師會根據孩子的身高體重數據，結合兒童的年齡、性別和生長曲線圖，評估孩子的生長發育狀況。

3、針對年紀小剛學會走路的兒童群體，兒童在測量身高體重時會因為自身的緊張或自身站立不穩定從而在身高體重測量儀表面進行移動，進而存在跌倒或受傷的風險，而家長的幫扶會讓兒童將中心依托在父母的支撐下，會造成額外的體重分布，從而影響到體重讀數的準確性，且兒童在家長的支撐下難以保持完全直立的姿勢，這會影響身高測量的準確性，兒童在測量儀上不穩定的表現會影響檢測的數據進而影響醫生對于兒童發育的判斷。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本發明提供了一種兒科用診療輔助裝置，解決了上述背景技術中提出的兒童在身高體重檢查過程中表現不穩定造成檢測數據變差的問題。

3、（二）技術方案

4、為實現以上目的，本發明通過以下技術方案予以實現：一種兒科用診療輔助裝置，包括檢查裝置，所述檢查裝置的內部設置有檢查兒童是否站在正確檢查位置的檢測機構，所述檢查裝置側板的表面設置有輔助兒童站立的保護機構，所述檢查裝置側板的內部設置有對保護機構工作狀態進行限位的限位機構，所述檢測機構包括有兒童踩踏的踩踏板，所述保護機構包括有對兒童檢查范圍進行固定的保護板，所述限位機構包括有對保護機構進行限位的限位滑塊。

5、優選的，所述檢測機構包括有動力推板，所述動力推板滑動連接于檢查裝置側板表面，所述動力推板的表面開設有動力槽，所述踩踏板滑動連接于檢查裝置的內部，所述檢查裝置的內部固定連接有檢查彈簧，所述檢查彈簧與踩踏板固定連接，所述檢查裝置的內部滑動連接有限位斜塊，所述限位斜塊與踩踏板固定連接，所述檢查裝置的內部滑動連接有動力橫桿，所述動力橫桿與動力推板固定連接，所述檢查裝置的內部固定連接有動力彈簧，所述動力彈簧與動力橫桿固定連接。

6、優選的，所述限位斜塊一端設置有斜面，所述限位斜塊斜面部分位于動力橫桿的滑動路徑內部。

7、優選的，所述保護機構包括有固定滑軌，所述固定滑軌均固定連接于檢查裝置側板的內壁，所述固定滑軌的表面均滑動連接有活動滑塊，所述活動滑塊的表面固定連接有固定連接塊，所述保護板轉動連接于固定連接塊的內部，所述檢查裝置側板的上表面固定連接有頂部扶手，所述頂部扶手的兩側轉動連接有限位支桿，所述限位支桿為l字形，所述限位支桿一端轉動連接于保護板的兩側，兩個所述活動滑塊之間固定連接有連接滑板，所述檢查裝置側板的內部滑動連接有推動滑軸，所述推動滑軸與連接滑板之間固定連接，所述推動滑軸滑動連接于動力槽內部。

8、優選的，所述保護板的厚度與檢查裝置側板內壁厚度相等，所述保護板的長度小于檢查裝置側板的內壁長度。

9、優選的，所述保護板的表面開設有保護槽，所述保護板保護槽的內壁固定連接有泡沫墊。

10、優選的，所述限位機構包括有調節卡板，所述調節卡板滑動連接于檢查裝置側板的內部，所述連接滑板的上表面固定連接有卡位塊，所述卡位塊為l字形，所述限位滑塊滑動連接于檢查裝置側板的內部，所述檢查裝置側板的內部固定連接有一號彈簧，所述一號彈簧與限位滑塊之間固定連接，所述限位滑塊的內部開設有卡位槽，所述卡位塊延伸至卡位槽的內部。

11、優選的，所述限位滑塊的一端設置為斜面，所述限位滑塊位于調節卡板的滑動路徑內，所述調節卡板與限位滑塊斜面相接觸。

12、優選的，所述限位滑塊的滑動距離與卡位塊橫向部分長度相等

13、（三）有益效果

14、本發明所提供的兒科用診療輔助裝置，具備以下有益效果：

15、1、通過檢查機構與檢查裝置的配合使用當兒童不站踩踏板表面或僅有一只腳站在踩踏板表面，動力橫桿都會在其中一個限位斜塊的限制下無法活動，進而無法展開后續的工作，這種設計可以確保兒童在進行檢查或治療時站在裝置的中心位置，減少跌倒和受傷的風險，且可以識別不正確的姿勢，從而減少因姿勢不正確而導致的等待時間，且便于后續的檢測工作。

16、通過檢查裝置與保護機構的配合使用，當剛學會走路的兒童站在檢查裝置的上表面對其身高體重進行測量時，保護板會在固定連接塊的內部進行轉動，直至活動滑塊滑動至固定滑軌頂端，保護板進行九十度翻折，兩個保護板進行翻折在檢查裝置的檢測區域形成一個弧形的保護架，進而限制兒童在檢查過程中的活動范圍，且為兒童提供了一個支撐力，兒童無需家長的幫扶輔助兒童穩定站立，且避免父母的幫扶造成額外的體重分布的問題，從而確保身高體重檢查的準確性，便于醫生判斷兒童發育情況。

17、通過保護機構與限位機構的配合使用，當推動滑軸滑動至固定滑軌頂端，保護板進行九十度翻折時，將卡位塊橫向部分的滑動路徑阻擋，進而對卡位塊進行限位，從而對連接滑板的位置進行固定，通過限位機構確保保護板固定不動，為站在檢查裝置表面的兒童提供穩定的支撐，減少兒童意外摔倒的風險。

技術特征：

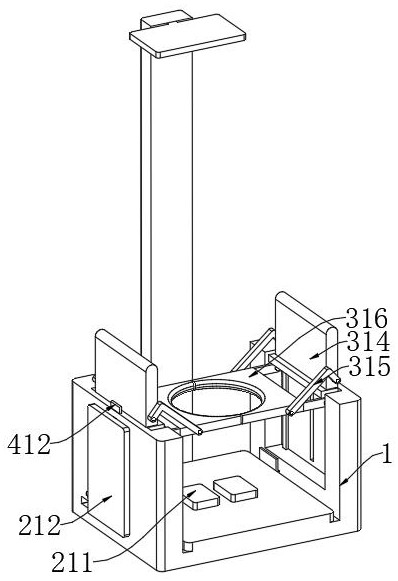

1.一種兒科用診療輔助裝置，包括檢查裝置（1），其特征在于：所述檢查裝置（1）的內部設置有檢查兒童是否站在正確檢查位置的檢測機構（2），所述檢查裝置（1）側板的表面設置有輔助兒童站立的保護機構（3），所述檢查裝置（1）側板的內部設置有對保護機構（3）工作狀態進行限位的限位機構（4），所述檢測機構（2）包括有兒童踩踏的踩踏板（211），所述保護機構（3）包括有對兒童檢查范圍進行固定的保護板（316），所述限位機構（4）包括有對保護機構（3）進行限位的限位滑塊（413）。

2.根據權利要求1所述的一種兒科用診療輔助裝置，其特征在于：所述檢測機構（2）包括有動力推板（212），所述動力推板（212）滑動連接于檢查裝置（1）側板表面，所述動力推板（212）的表面開設有動力槽，所述踩踏板（211）滑動連接于檢查裝置（1）的內部，所述檢查裝置（1）的內部固定連接有檢查彈簧（213），所述檢查彈簧（213）與踩踏板（211）固定連接，所述檢查裝置（1）的內部滑動連接有限位斜塊（214），所述限位斜塊（214）與踩踏板（211）固定連接，所述檢查裝置（1）的內部滑動連接有動力橫桿（215），所述動力橫桿（215）與動力推板（212）固定連接，所述檢查裝置（1）的內部固定連接有動力彈簧（216），所述動力彈簧（216）與動力橫桿（215）固定連接。

3.根據權利要求2所述的一種兒科用診療輔助裝置，其特征在于：所述限位斜塊（214）一端設置有斜面，所述限位斜塊（214）斜面部分位于動力橫桿（215）的滑動路徑內部。

4.根據權利要求2所述的一種兒科用診療輔助裝置，其特征在于：所述保護機構（3）包括有固定滑軌（311），所述固定滑軌（311）均固定連接于檢查裝置（1）側板的內壁，所述固定滑軌（311）的表面均滑動連接有活動滑塊（312），所述活動滑塊（312）的表面固定連接有固定連接塊（313），所述保護板（316）轉動連接于固定連接塊（313）的內部，所述檢查裝置（1）側板的上表面固定連接有頂部扶手（314），所述頂部扶手（314）的兩側轉動連接有限位支桿（315），所述限位支桿（315）為l字形，所述限位支桿（315）一端轉動連接于保護板（316）的兩側，兩個所述活動滑塊（312）之間固定連接有連接滑板（317），所述檢查裝置（1）側板的內部滑動連接有推動滑軸（318），所述推動滑軸（318）與連接滑板（317）之間固定連接，所述推動滑軸（318）滑動連接于動力槽內部。

5.根據權利要求4所述的一種兒科用診療輔助裝置，其特征在于：所述保護板（316）的厚度與檢查裝置（1）側板內壁厚度相等，所述保護板（316）的長度小于檢查裝置（1）側板的內壁長度。

6.根據權利要求4所述的一種兒科用診療輔助裝置，其特征在于：所述保護板（316）的表面開設有保護槽，所述保護板（316）保護槽的內壁固定連接有泡沫墊。

7.根據權利要求4所述的一種兒科用診療輔助裝置，其特征在于：所述限位機構（4）包括有調節卡板（411），所述調節卡板（411）滑動連接于檢查裝置（1）側板的內部，所述連接滑板（317）的上表面固定連接有卡位塊（414），所述卡位塊（414）為l字形，所述限位滑塊（413）滑動連接于檢查裝置（1）側板的內部，所述檢查裝置（1）側板的內部固定連接有一號彈簧（412），所述一號彈簧（412）與限位滑塊（413）之間固定連接，所述限位滑塊（413）的內部開設有卡位槽，所述卡位塊（414）延伸至卡位槽的內部。

8.根據權利要求7所述的一種兒科用診療輔助裝置，其特征在于：所述限位滑塊（413）的一端設置為斜面，所述限位滑塊（413）位于調節卡板（411）的滑動路徑內，所述調節卡板（411）與限位滑塊（413）斜面相接觸。

9.根據權利要求7所述的一種兒科用診療輔助裝置，其特征在于：所述限位滑塊（413）的滑動距離于卡位塊（414）橫向部分長度相等。

技術總結
本發明公開了一種兒科用診療輔助裝置，涉及醫療輔助技術領域，該兒科用診療輔助裝置，包括檢查裝置，所述檢查裝置的兩側固定連接有側板，所述側板的表面設置有輔助兒童站立的保護機構，所述側板的內部設置有對保護機構工作狀態進行限位的限位機構，所述側板的表面設置有提高兒童檢查效果的推動機構，當剛學會走路的兒童站在檢查裝置的上表面對其身高體重進行測量時，保護板會在固定連接塊的內部進行轉動，直至活動滑塊滑動至固定滑軌頂端，保護板進行九十度翻折，兩個保護板進行翻折在檢查裝置的檢測區域形成一個弧形的保護架，進而限制兒童在檢查過程中的活動范圍，且為兒童提供了一個支撐力，輔助兒童穩定站立。

技術研發人員：邱萌,何芳,王占霞,丁芳
受保護的技術使用者：中國人民解放軍總醫院第八醫學中心
技術研發日：
技術公布日：2025/4/24
