本申請屬于醫療器械，具體為一種腰椎間盤假體。

背景技術：

1、椎間盤是位于相鄰兩個椎骨之間的纖維軟骨盤，是人體脊柱的重要組成部分，除第一、二頸椎間無椎間盤外，脊柱的其他椎骨之間均有椎間盤，成人共有23個椎間盤?。

2、現有針對病變的腰椎間盤的手術治療方法包括置換法，置換術通過清除病變椎間盤組織后，向體內植入腰椎間盤假體。

3、傳統腰椎間盤假體均為通過腰椎前路手術置入，需要在患者腹部建立手術切口，再將腰椎間盤假體通過患者腹部送至腰椎處，但由于腹部臟器較多，造成手術難度較大，并發癥較多，除此之外，傳統腰椎間盤假體結構較為復雜，體積較大，對手術切口的大小要求較高，會造成較大的手術切口，增加了愈合難度，對患者的康復造成了阻礙，并且通過腰椎前路置入腰椎間盤假體時，會切割前縱韌帶，影響前柱結構的牽張穩定性。

技術實現思路

1、為了減小手術切口的大小，并且能夠通過腰椎后路置入腰椎間盤假體，本申請?zhí)峁┝艘环N腰椎間盤假體。

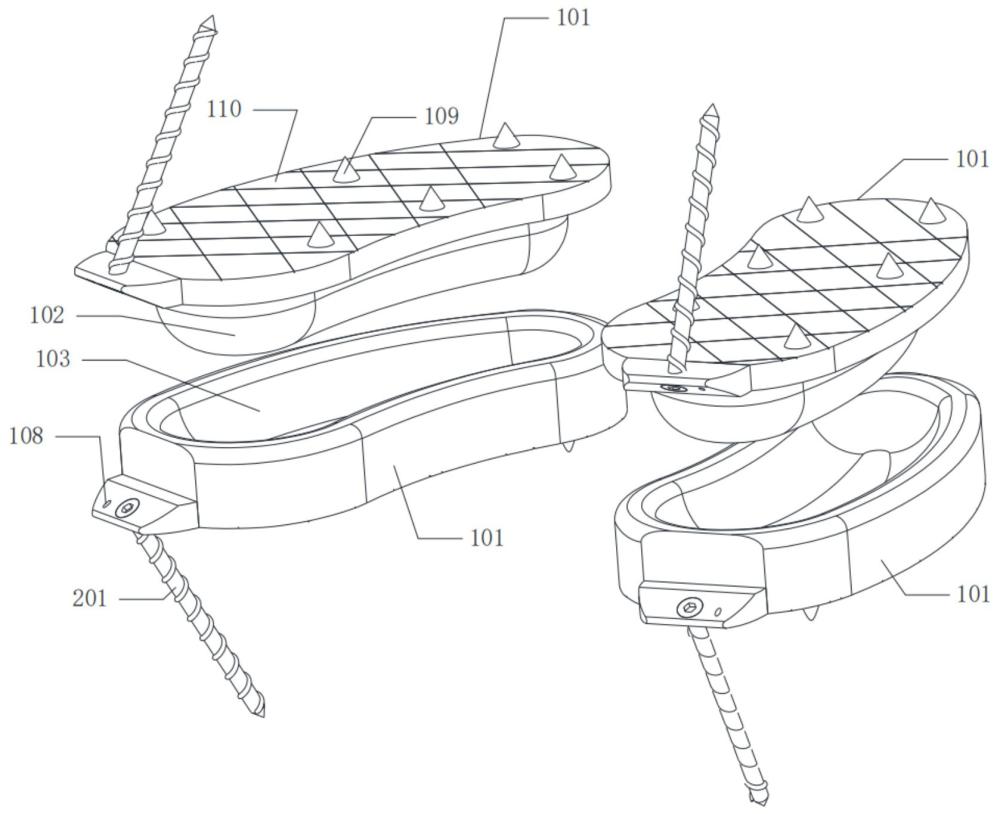

2、一種腰椎間盤假體，其包括兩組支撐組件，兩組支撐組件處于工作狀態時，分別位于第一矢狀面的兩側；支撐組件包括兩個支撐件，兩個支撐件的置入后端分別設有能夠與椎骨連接的骨釘，其中一個支撐件設有第一滑動結構，另一個支撐件設有第二滑動結構，第一滑動結構與第二滑動結構連接時能夠組成關節窩結構，其中一個支撐件通過關節窩結構與另一個支撐件活動連接，兩個支撐件之間能夠相對旋轉和傾斜。

3、通過腰椎間盤假體是由兩組支撐組件構成的方式，使得單組支撐組件的體積較小，其能夠通過較小的手術切口便可進入兩個椎骨之間，兩個支撐組件進入兩個椎骨之間后，各個支撐組件中的支撐件能夠分別與相鄰的椎骨進行固定連接，一組支撐組件中的兩個支撐件能夠相對運動，從而與腰椎間盤假體相鄰的椎骨之間能夠發生相對運動，盡可能保留脊椎的活動能力。另一方面，由于手術切口較小，可通過腰椎后路進行腰椎間盤假體的置入，保證前縱韌帶的完整性。

4、在本申請的一種實施方式中，兩組支撐組件處于工作狀態時，兩組支撐組件關于第一矢狀面鏡像設置。

5、通過兩組支撐組件處于工作狀態時，兩組支撐組件關于第一矢狀面鏡像設置的方式，兩組支撐組件能夠相對人體矢狀面鏡像對稱，在完成腰椎間盤假體的置入后，兩組支撐組件能夠穩定的支撐人體組織，保證脊柱的穩定性。

6、在本申請的一種實施方式中，支撐件在第一橫切面上的投影為弧形。

7、由于椎體橫切面近圓形，通過支撐件在第一橫切面上的投影為弧形的方式，兩組支撐組件置入兩個椎骨之間后，兩組支撐組件中的支撐件能夠貼合椎體的形狀，為腰椎間盤假體上方的椎骨等組織提供更加穩定的支撐。

8、在本申請的一種實施方式中，支撐件在第一橫切面的投影為第一投影；第一滑動結構為滑動凸起，第二滑動結構為滑動凹槽，滑動凸起插入滑動凹槽中，組成關節窩結構；滑動凸起的延伸方向、滑動凹槽的延伸方向與第一投影的延伸方向相同。

9、在本申請的一種實施方式中，滑動凸起為純鈦金屬制成；滑動凹槽由純鈦金屬或者超高分子聚乙烯制成。

10、在本申請的一種實施方式中，支撐件的滑動側設有第一滑動結構或者第二滑動結構，骨釘?shù)募舛宋挥谥渭倪B接側，滑動側與連接側相對設置，并分別設于支撐件的兩側；沿支撐件的置入后端指向置入前端的方向，骨釘與支撐件之間的距離逐漸增大。

11、在本申請的一種實施方式中，支撐件在第一橫切面的投影為第一投影；沿第一投影的延伸方向，由支撐件的置入后端指向置入前端的方向，第一投影的寬度逐漸減小。

12、經腰椎后路置入腰椎間盤假體時，支撐件的置入前端能夠先進入椎骨之間，由于由支撐件的置入后端指向置入前端的方向，第一投影的寬度逐漸減小，從而支撐件的置入前端能夠更加容易的進入椎骨之間，方便手術的進行。

13、在本申請的一種實施方式中，支撐件設有導向孔，導向孔沿一直線方向貫穿支撐件的置入前端和支撐件的置入后端。

14、在手術過程中，能夠使用克氏針確定支撐件的安裝路徑，而后將導向孔套在克氏針上，使用克氏針對支撐件進入椎骨間進行導向，以確保支撐件能夠安裝到位。

15、在本申請的一種實施方式中，支撐件的滑動側設有第一滑動結構或者第二滑動結構；支撐件的連接側設有刺突；滑動側、連接側相對設置，并分別設于支撐件的兩側。

16、通過刺突能夠增大支撐件與椎骨之間的摩擦力，避免手術完成后支撐件在體內發生移位的情況。

17、在本申請的一種實施方式中，支撐件的滑動側設有第一滑動結構或者第二滑動結構；支撐件的連接側設有防滑層；滑動側、連接側相對設置，并分別設于支撐件的兩側。

18、通過防滑層能夠增大支撐件與椎骨之間的摩擦力，避免手術完成后支撐件在體內發生移位的情況。

19、本申請至少具有的有益效果為：

20、1、通過腰椎間盤假體是由兩組支撐組件構成的方式，使得單組支撐組件的體積較小，其能夠通過較小的手術切口便可進入兩個椎骨之間，兩個支撐組件進入兩個椎骨之間后，各個支撐組件中的支撐件能夠分別與相鄰的椎骨進行固定連接，一組支撐組件中的兩個支撐件能夠相對運動，從而與腰椎間盤假體相鄰的椎骨之間能夠發生相對運動，盡可能保留脊椎的活動能力。另一方面，由于手術切口較小，可通過腰椎后路進行腰椎間盤假體的置入，保證前縱韌帶的完整性。

21、2、通過兩組支撐組件處于工作狀態時，兩組支撐組件關于第一矢狀面鏡像設置的方式，兩組支撐組件能夠相對人體矢狀面鏡像對稱，在完成腰椎間盤假體的置入后，兩組支撐組件能夠穩定的支撐人體組織，保證脊柱的穩定性。

技術特征：

1.一種腰椎間盤假體，其特征在于，包括兩組支撐組件，兩組所述支撐組件處于工作狀態時，分別位于第一矢狀面的兩側；

2.根據權利要求1所述的一種腰椎間盤假體，其特征在于，

3.根據權利要求1所述的一種腰椎間盤假體，其特征在于，

4.根據權利要求1所述的一種腰椎間盤假體，其特征在于，

5.根據權利要求4所述的一種腰椎間盤假體，其特征在于，

6.根據權利要求1所述的一種腰椎間盤假體，其特征在于，

7.根據權利要求1所述的一種腰椎間盤假體，其特征在于，

8.根據權利要求1所述的一種腰椎間盤假體，其特征在于，

9.根據權利要求1所述的一種腰椎間盤假體，其特征在于，

10.根據權利要求1所述的一種腰椎間盤假體，其特征在于，

技術總結
本申請公開了一種腰椎間盤假體，其包括兩組支撐組件，兩組支撐組件處于工作狀態時，分別位于第一矢狀面的兩側；支撐組件包括兩個支撐件，兩個支撐件的置入后端分別設有能夠與椎骨連接的骨釘，其中一個支撐件設有第一滑動結構，另一個支撐件設有第二滑動結構，第一滑動結構與第二滑動結構連接時能夠組成關節窩結構，其中一個支撐件通過關節窩結構與另一個支撐件活動連接，兩個支撐件之間能夠相對旋轉和傾斜,使用上述結構的本申請能夠減小手術切口,降低手術風險。

技術研發人員：孫祥耀
受保護的技術使用者：首都醫科大學宣武醫院
技術研發日：
技術公布日：2025/4/24
