本發明涉及眼科醫療設備，具體地說，涉及一種眼科用于改善視力的康復裝置。

背景技術：

1、現代眼科醫學領域通常運用視力康復訓練儀，來對眼科患者進行視力康復訓練。其通過綜合及復合增視的方法，改善視覺環境，提高眼球及晶狀體調焦運動靈敏度，以及視網膜和視中樞視細胞的敏感性，從而促進視力發育，并提高遠視力。

2、相關技術中，公告號為cn118285993b的發明專利公開了一種多功能眼部熱敷蒸汽眼罩。其技術方案要點為：本發明通過安裝的微型電機、絲桿和第一電推桿等裝置，利用微型電機通過絲桿帶動滑塊進行移動可以帶動運動柱內部的按摩球在眼部周圍滾動，因按摩球的表面是不完整球形，所以可以實現對按摩球和運動柱內壁之間間隙的調節，從而可以控制水蒸汽的噴出速度，使裝置可以提供個性化護理、適應不同情況、增強舒適度、增加靈活性，并提升護理效果，為用戶帶來更加全面和滿意的眼部護理體驗。

3、且根據公告號為cn107854306b的發明專利公開了一種眼科病治療用熏蒸裝置，其技術方案要點為：在機架的內腔中設有固定桿，在固定桿上滑動安裝有上下活動調節的頭枕支撐桿，在頭枕支撐桿與固定桿之間設有鎖止單元，在頭枕支撐桿的頂部設有放置患者額頭的頭枕；在頭枕上設有眼罩，在機架內設有加熱單元，加熱單元包括加熱底座、放置在加熱底座上的藥壺、設置在藥壺上的噴霧嘴、設置在加熱底座上的外筒、設置在外筒上與噴霧嘴可拆卸連接的連接管，在連接管與噴霧管之間設有輸送霧氣的管路。本發明可高效利用中藥，減小損失，保證熏蒸治療的效果。

4、上述專利雖然能夠?qū)κ褂谜叩难鄄恐車M(jìn)行按摩，并通過中藥熏蒸使用者的眼部。然而在實際使用時依舊會遇到以下一些問題：

5、1、由于不同使用者的臉型和大小不同，按摩球只能作用于臉部的固定位置，從而會出現一些部位的按摩時間過久，而另一些部位始終都未受到按摩，按摩時間過久的部位與長時間未受到按摩的部位兩相對比，反而容易出現不適感。

6、2、用于熏蒸的中藥使用一段時間之后，不僅位于通氣管路周圍的中藥有效成分會減少，使得理療效果下降，對于一些使用后可能發生黏結的中藥，其還會堵住通氣管路，影響到其他部位未利用中藥成分的正常使用。

7、鑒于此，我們提出一種眼科用于改善視力的康復裝置來改善現有技術中的不足。

技術實現思路

1、本發明中針對現有技術中存在的技術問題，提供一種眼科用于改善視力的康復裝置，以解決上述背景技術中對使用者眼部按摩位置固定以及使用后中藥成分堵住通氣管路的問題。

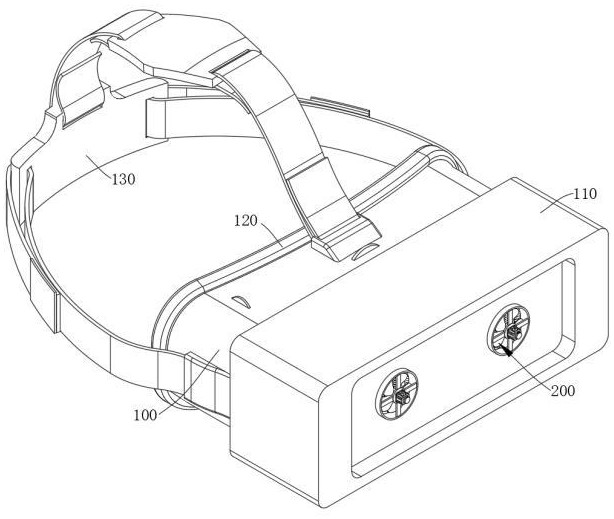

2、為解決上述存在的問題，本發明的技術方案如下：一種眼科用于改善視力的康復裝置，包括第一防護罩，所述第一防護罩的一側固定連接有第二防護罩，所述第一防護罩在遠離第二防護罩的一側安裝有彈力帶，所述第二防護罩在靠近彈力帶的一側設有貼合墊，所述貼合墊在靠近彈力帶的一側開設有一對護眼墊；

3、所述第二防護罩的內部在遠離第一防護罩的一側設有發熱機構，所述第二防護罩的內部在靠近第一防護罩的一側設有中藥機構，所述第一防護罩的內部在兩個護眼墊對應部位均連通有通氣機構，所述通氣機構的其中一端與貼合墊的內壁固定連接，所述通氣機構遠離貼合墊的一端固定連接于第二防護罩的內壁，所述貼合墊的內側在兩個護眼墊四周均固定連接有移動機構，所述移動機構包括固定部和移動部，所述移動機構移動部的一側固定連接有敲擊機構；

4、所述發熱機構用于產生熱氣吹向使用者眼部，所述中藥機構用于盛放揮發性的中藥，所述通氣機構用于傳導熱氣和中藥的揮發性成分，所述移動機構用于帶動敲擊機構沿著護眼墊的四周移動，以使所述敲擊機構對使用者的眼部四周移動按摩；

5、所述發熱機構能夠加速中藥機構內部的中藥揮發，且所述發熱機構能夠?qū)⒅兴帣C(jī)構內的揮發性中藥匯聚于護眼墊的內部；

6、跟隨所述移動機構移動的敲擊機構能夠確保移動部的穩定，且所述敲擊機構能夠攪動中藥機構內部的中藥，以防止中藥堵塞所述通氣機構。

7、與現有技術相比，本發明的有益效果是：

8、通過設置的發熱機構用于產生熱氣吹向使用者眼部，中藥機構用于盛放揮發性的中藥，通氣機構用于傳導熱氣和中藥的揮發性成分，移動機構用于帶動敲擊機構沿著護眼墊的四周移動，以使敲擊機構對使用者的眼部四周移動按摩。

9、通過設置的發熱機構能夠加速中藥機構內部的中藥揮發，且發熱機構能夠?qū)⒅兴帣C(jī)構內的揮發性中藥匯聚于護眼墊的內部；跟隨移動機構移動的敲擊機構能夠確保移動部的穩定，且敲擊機構能夠攪動中藥機構內部的中藥，以防止中藥堵塞通氣機構。

10、在上述技術方案的基礎上，本發明還可以做出以下改進：

11、作為本技術方案的進一步改進，所述發熱機構包括并排設置于第二防護罩內部的擋熱板和防護板，所述擋熱板與第一防護罩的距離大于防護板與第一防護罩的距離，所述擋熱板、防護板和第二防護罩的內壁圍成暖風腔，所述擋熱板上安裝有多個風葉，所述暖風腔的內部安裝有多個電阻絲。

12、采用上述改進方案的有益效果在于，由于多個電阻絲并聯設置，電阻絲接通電源后將暖風腔內的空氣加熱，然后輸出軸與風葉同軸連接的微型電機帶動風葉轉動，風葉將熱風吹到中藥機構內，接著再穿過中藥機構到達通氣機構內部，最后通過護眼墊內部到達使用者的眼部。

13、由于暖風腔毗鄰中藥機構，熱風也能夠?qū)⒅兴帣C(jī)構內的中藥加熱，加速中藥的揮發速度，同時熱風還能夠?qū)]發出來的中藥成分?jǐn)y帶至護眼墊內。

14、作為本技術方案的進一步改進，所述中藥機構包括設置于第二防護罩內部的隔板，所述隔板位于防護板遠離擋熱板的一側，所述隔板、防護板和第二防護罩的內壁圍成用于盛放揮發性中藥的中藥腔。

15、作為本技術方案的進一步改進，所述中藥機構還包括開設于防護板上的多個通氣孔，每個所述通氣孔均連通暖風腔和中藥腔。

16、采用上述改進方案的有益效果在于，中藥腔內的中藥，其藥物顆粒通常較大，能夠防止跟隨風葉吹出的暖風氣流進入到通氣機構內部，而使得使用者的眼部被細小中藥顆粒迷住。

17、作為本技術方案的進一步改進，所述通氣機構包括與貼合墊內側壁固定連接的引導筒，所述引導筒遠離貼合墊的一端與防護板固定連接，兩個所述引導筒均穿過隔板，所述引導筒的外壁和隔板形成限位環道，所述引導筒上位于中藥腔內的部分開設有多個濾孔。

18、作為本技術方案的進一步改進，所述濾孔的孔徑小于中藥腔內部中藥的粒徑。

19、采用上述改進方案的有益效果在于，引導筒位于中藥腔內部的部分開設有濾孔，也就是說，中藥腔內的中藥成分將引導筒包裹，熱風進入中藥腔之后，攜帶其內的揮發性中藥成分，穿過濾孔到達引導筒內部，而中藥被濾孔阻隔于引導筒的外部，防止中藥成分跟隨暖風氣流到達使用者眼部周圍。

20、作為本技術方案的進一步改進，所述移動機構的固定部包括固定連接于貼合墊內側壁上的一對導軌，每個所述導軌均位于對應護眼墊的四周，所述移動機構的移動部包括滑動連接于導軌上的移動座。

21、作為本技術方案的進一步改進，所述移動座的內部轉動連接有多個主動輪，所述主動輪通過驅動電機驅動。

22、采用上述改進方案的有益效果在于，接通驅動電機的電源后，驅動電機帶動與其輸出軸同軸連接的主動輪轉動，在主動輪與導軌之間摩擦力的作用下，移動座帶動敲擊機構沿著導軌的軌跡移動（導軌設置為適配使用者眼部形狀的環形）。

23、用于熏蒸的中藥使用一段時間之后，不僅位于通氣管路周圍的中藥有效成分會減少，使得理療效果下降，對于一些使用后可能發生黏結的中藥，其還會堵住通氣管路，影響到其他部位未利用中藥成分的正常使用。敲擊機構在跟隨移動座移動敲擊貼合墊的過程中，還能夠疏通濾孔周圍的中藥成分，防止濾孔被堵塞。

24、作為本技術方案的進一步改進，所述敲擊機構包括固定連接于移動座一側的安裝栓，所述安裝栓在靠近貼合墊的一側轉動連接有從動輪，所述從動輪邊緣與貼合墊的內壁貼合，所述安裝栓在遠離移動座的一側設有偏心輪，所述偏心輪的偏心軸與從動輪的軸心同軸連接，所述安裝栓在遠離移動座的一側固定連接有限位筒，所述偏心輪的外圍活動連接有傳動框，所述傳動框在靠近貼合墊的一側固定連接有敲擊錘。

25、作為本技術方案的進一步改進，所述傳動框的頂部固定連接有導桿，所述導桿與限位筒滑動連接，所述導桿在遠離傳動框的一端固定連接有疏導錘，所述疏導錘遠離傳動框的一端位于中藥腔的內部。

26、采用上述改進方案的有益效果在于，在移動座沿著導軌移動的過程中，移動座帶動安裝栓同步移動，從動輪跟隨移動座沿著貼合墊移動，從動輪再帶動其一側的偏心輪運動（非圓周運動），于是其外部的傳動框在偏心輪的驅動下做往復運動，傳動框就會帶動敲擊錘往復敲擊貼合墊，貼合墊再將震感傳遞至使用者的眼部周圍進行按摩。

27、與此同時，傳動框另一端的導桿跟隨移動座一起運動，并始終位于限位環道內部，以確保移動座移動中的穩定性，同時疏導錘在沿著限位環道轉動的過程中，疏導錘也受到傳動框的驅動做往復運動，從而對引導筒濾筒周圍的中藥顆粒進行疏通，以防止濾孔被堵住。
