本發明涉及醫療器材領域，尤其涉及一種可視化咽喉異物處理及吸引輔助裝置。

背景技術：

1、咽喉部異物卡頓是耳鼻咽喉科患者急診就診的常見病種，在進行咽喉部檢查和異物取出時需要同時使用額鏡、間接喉鏡以及異物鉗。在使用間接喉鏡進行咽喉部異物取出時，需要患者本人或家屬配合牽拉舌體以使咽腔充分暴露，醫師一手握持間接喉鏡以判斷異物位置，另一手握持異物鉗以夾持并取出異物。但是，患者常存在配合度較低或者難以掌握舌體牽引的要領的問題，導致咽腔暴露困難以至于無法順利清除咽喉部異物，多次嘗試異物夾取會導致增加患者不適，以及延誤急診工作效率的問題。

2、進一步的，若是由于進食所導致的異物卡頓，口腔與咽喉部通常存在較多分泌物和食物殘渣對異物位置與診斷造成干擾，而現有技術中醫師在異物診斷的過程中雙手分別握持間接喉鏡和異物鉗，難以對存在干擾的分泌物以及殘渣進行去除，因此存在異物鉗在異物取出過程中由于分泌物和食物殘渣干擾造成的視野盲區導致傷及咽喉部黏膜的問題，導致出血或后續感染的風險增加。

3、有鑒于此，有必要對現有技術中的咽喉異物處理裝置予以改進，以解決上述問題。應當注意，上面對背景技術的介紹只是為了方便對本申請的技術方案進行清楚和完整的說明，并方便本領域技術人員的理解而闡述的。不能僅僅因為這些方案在本申請的背景技術部分進行了闡述而認為上述技術方案為本領域技術人員所公知。

技術實現思路

1、本發明的目的在于揭示一種可視化咽喉異物處理及吸引輔助裝置，用以解決現有咽喉異物處理裝置存在的由于咽腔狹窄和解剖結構復雜導致暴露不佳而無法順利去除異物的問題，以及由于分泌物和食物殘渣干擾導致視野不清晰，進而導致在異物取出過程傷及咽喉黏膜的問題。

2、為實現上述目的，本發明提供了一種可視化咽喉異物處理及吸引輔助裝置，其特征在于，包括：顯示設備和喉鏡組件，所述喉鏡組件與顯示設備電連接；

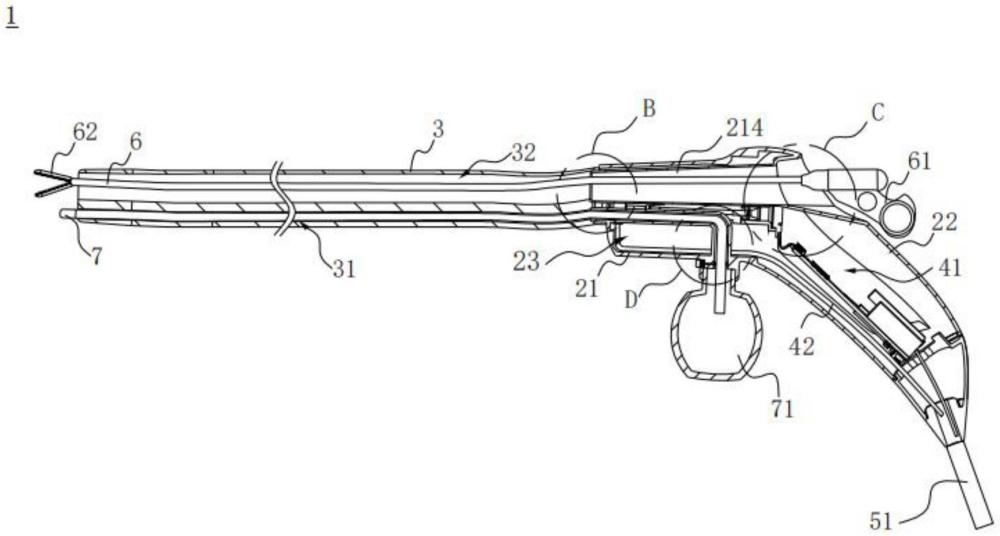

3、所述喉鏡組件包括喉鏡手柄、與喉鏡手柄相連的導管以及光學鏡頭，所述光學鏡頭裝配于導管遠離喉鏡手柄一端，持所述喉鏡手柄以使所述導管帶動光學鏡頭伸入咽喉部，所述顯示設備呈現所述光學鏡頭采集到的畫面；

4、所述導管內沿長度方向形成第一容納通道，所述第一容納通道內穿設負壓吸管，所述喉鏡手柄裝配收集裝置，所述負壓吸管一端由所述導管遠離喉鏡手柄一端穿出，所述負壓吸管另一端穿出導管后插接于收集裝置內；

5、所述導管內沿長度方向形成第二容納通道，所述喉鏡手柄形成供異物鉗插入的容納口，持所述異物鉗的握持部以使所述異物鉗的夾持部依次穿過所述容納口和第二容納通道并于所述導管遠離喉鏡手柄一端穿出。

6、作為本發明的進一步改進，所述喉鏡手柄內裝配光電組件和照明光纖，所述導管內沿長度方向形成第三容納通道，所述第三容納通道內穿設成像光纖，所述成像光纖的一端與所述光電組件和照明光纖對接，所述成像光纖的另一端與光學鏡頭對接。

7、作為本發明的進一步改進，所述喉鏡手柄具有容納段和握持段，所述容納段與握持段圍合形成容納光電組件和照明光纖的容納腔，所述容納段的軸線與握持段的軸線形成大于100°的夾角；

8、所述導管連接于所述容納段遠離握持段一端，所述容納段的外壁形成連接部，所述收集裝置與連接部可拆卸連接，所述連接部形成用于按壓負壓吸管的施力組件。

9、作為本發明的進一步改進，所述連接部居中開設與容納腔連通的連接口，所述收集裝置具有與連接口適配的連接段，所述收集裝置通過連接段與連接口可拆卸連接以與所述喉鏡手柄相連；

10、所述施力組件穿過所述連接部后在所述連接口內位于所述連接段的上方，所述施力組件包括裝配于負壓吸管兩側的第一施力件和第二施力件，按壓所述第一施力件以所述第一施力件向靠近第二施力件的方向位移，所述第一施力件和第二施力件同時向負壓吸管的兩側施力以使負壓吸管發生彈性形變。

11、作為本發明的進一步改進，所述容納段內設置第一引導通道，所述負壓吸管由開設于導管內的第一容納通道穿入第一引導通道內，并由所述第一引導通道引導至第一施力件和第二施力件之間后插入所述收集裝置內；

12、所述第一引導通道具有與第一容納通道連通的水平通道和與連接口連通的豎直通道，所述水平通道與豎直通道之間圓滑過渡并連通。

13、作為本發明的進一步改進，所述容納口開設于所述握持段的外壁，所述容納段內形成第二引導通道，所述第二引導通道的一端與容納口連通，另一端與開設于導管內的第二容納通道連通，所述第二引導通道與第二容納通道連通一端的內徑小于所述容納口的內徑。

14、作為本發明的進一步改進，所述第二容納通道的內徑大于所述異物鉗的夾持部合并狀態下的寬度。

15、作為本發明的進一步改進，所述導管遠離喉鏡手柄一端形成引導端件，所述光學鏡頭、異物鉗的夾持部以及負壓吸管均由引導端件遠離導管的端面穿出。

16、作為本發明的進一步改進，所述引導端件與導管之間通過蛇骨管相連。

17、作為本發明的進一步改進，所述引導端件的外壁形成有錐度。

18、與現有技術相比，本發明的有益效果是：可視化咽喉異物處理及吸引輔助裝置包括顯示設備和喉鏡組件，進一步的，喉鏡組件包括喉鏡手柄、導管以及光學鏡頭。手持喉鏡手柄以使導管帶動光學鏡頭伸入咽喉部，并且光學鏡頭采集到的咽喉部畫面由顯示設備示出，以便對異物卡頓位置進行確定。當咽喉部內存在干擾確定異物卡頓位置的分泌物及食物殘渣時，通過負壓吸管將分泌物以及食物殘渣吸引至收集裝置內，以便光學鏡頭能夠采集無干擾的咽喉部畫面并呈現于顯示設備處以達到確定異物卡頓位置的目的。最后，另一手持異物鉗插入喉鏡手柄的容納口并使得異物鉗的夾持部由第二容納通道伸入咽喉部內并準確地夾持卡頓于咽喉部內的異物，保持異物鉗夾持異物的狀態使異物鉗整體退出喉鏡手柄，完成整個異物處理步驟。通過上述步驟，單手握持喉鏡手柄即可達到獲取咽喉部的清晰畫面并確定異物的準確卡嵌位置的效果，且通過負壓吸管實時去除咽喉部存在的分泌物使得對異物卡嵌位置確定的準確性進一步提高，以使得咽喉異物處理效率得到有效提高，且有效避免由于失誤造成出血以及后續感染的問題。

技術特征：

1.一種可視化咽喉異物處理及吸引輔助裝置，其特征在于，包括：顯示設備和喉鏡組件，所述喉鏡組件與顯示設備電連接；

2.根據權利要求1所述的可視化咽喉異物處理及吸引輔助裝置，其特征在于，所述喉鏡手柄內裝配光電組件和照明光纖，所述導管內沿長度方向形成第三容納通道，所述第三容納通道內穿設成像光纖，所述成像光纖的一端與所述光電組件和照明光纖對接，所述成像光纖的另一端與光學鏡頭對接。

3.根據權利要求2所述的可視化咽喉異物處理及吸引輔助裝置，其特征在于，所述喉鏡手柄具有容納段和握持段，所述容納段與握持段圍合形成容納光電組件和照明光纖的容納腔，所述容納段的軸線與握持段的軸線形成大于100°的夾角；

4.根據權利要求3所述的可視化咽喉異物處理及吸引輔助裝置，其特征在于，所述連接部居中開設與容納腔連通的連接口，所述收集裝置具有與連接口適配的連接段，所述收集裝置通過連接段與連接口可拆卸連接以與所述喉鏡手柄相連；

5.根據權利要求4所述的可視化咽喉異物處理及吸引輔助裝置，其特征在于，所述容納段內設置第一引導通道，所述負壓吸管由開設于導管內的第一容納通道穿入第一引導通道內，并由所述第一引導通道引導至第一施力件和第二施力件之間后插入所述收集裝置內；

6.根據權利要求3所述的可視化咽喉異物處理及吸引輔助裝置，其特征在于，所述容納口開設于所述握持段的外壁，所述容納段內形成第二引導通道，所述第二引導通道的一端與容納口連通，另一端與開設于導管內的第二容納通道連通，所述第二引導通道與第二容納通道連通一端的內徑小于所述容納口的內徑。

7.根據權利要求6所述的可視化咽喉異物處理及吸引輔助裝置，其特征在于，所述第二容納通道的內徑大于所述異物鉗的夾持部合并狀態下的寬度。

8.根據權利要求1所述的可視化咽喉異物處理及吸引輔助裝置，其特征在于，所述導管遠離喉鏡手柄一端形成引導端件，所述光學鏡頭、異物鉗的夾持部以及負壓吸管均由引導端件遠離導管的端面穿出。

9.根據權利要求8所述的可視化咽喉異物處理及吸引輔助裝置，其特征在于，所述引導端件與導管之間通過蛇骨管相連。

10.根據權利要求8所述的可視化咽喉異物處理及吸引輔助裝置，其特征在于，所述引導端件的外壁形成有錐度。

技術總結
本發明提供了一種可視化咽喉異物處理及吸引輔助裝置，包括：顯示設備和喉鏡組件，喉鏡組件與顯示設備相連；喉鏡組件包括喉鏡手柄、與喉鏡手柄相連的導管以及光學鏡頭，顯示設備呈現光學鏡頭采集到的咽喉部畫面；導管內沿長度方向形成第一容納通道，第一容納通道內穿設負壓吸管，負壓吸管一端由導管遠離喉鏡手柄一端穿出；導管內沿長度方向形成第二容納通道，持異物鉗的握持部以使異物鉗的夾持部依次穿過容納口和第二容納通道并于導管遠離喉鏡手柄一端穿出。本發明用以解決因咽喉腔狹窄和解剖結構復雜導致暴露不充分、存在視野盲區而無法順利且安全去除異物的問題，以及由于分泌物和食物殘渣干擾導致視野不清晰增加咽喉部異物取出難度的問題。

技術研發人員：劉環海,李鳳珍,查旭東,王天宇,任雯雯,彭滸,劉海斌,李騰飛,范偉煜,王晟蕾,葛青華
受保護的技術使用者：中國人民解放軍海軍軍醫大學第二附屬醫院
技術研發日：
技術公布日：2025/4/24
