本發明涉及霧化治療設備，具體是一種用于呼吸內科的霧化治療裝置。

背景技術：

1、流感多發季節伴隨著較多的呼吸系統疾病，如急性咽炎、扁桃體炎、支氣管炎、肺炎、哮喘等。目前對于呼吸道疾病最為簡單有效的給藥途經就是吸入給藥，通過霧化器將藥液霧化，結合噴嘴將霧化后的藥液送入呼吸道以及口腔內，實現快速治療的目的。

2、現有的霧化治療設備在使用霧化器持續霧化治療時，藥液濃度不可調節，呼氣階段霧化的藥液會散發到空氣中，造成藥液浪費，同時影響空氣環境。

技術實現思路

1、本發明的目的在于提供一種用于呼吸內科的霧化治療裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種用于呼吸內科的霧化治療裝置，包括霧化杯、面罩，所述霧化杯的底部連接有泵氣機構，所述霧化杯連接有傳遞管，所述傳遞管包括轉動安裝的十字管，所述十字管的四個端口均設置有折疊管，所述十字管的上下兩端分別設置有連接管二以及連接管一，所述連接管二以及連接管一通過折疊管與十字管之間對接，所述連接管一上設置有對接口一，所述連接管二上設置有對接口二，所述連接管二內插接有延長軟管，所述延長軟管與面罩相連，所述十字管其中一個側邊端口連接有回收部件，所述回收部件包括回收管，所述回收管傾斜設置，所述回收管內設置有液化組件，所述回收管的端部與霧化杯相連，所述面罩的兩側設置有泄壓閥。

4、作為本發明再進一步的方案：所述液化組件包括設置在回收管中心的配合柱，所述配合柱的端部設置有控制按鈕，所述配合柱位于回收管內的一端轉動連接有中心桿，所述中心桿連接有第二葉片，所述回收管內固定設置有導向錐形面以及錐形槽，所述中心桿與導向錐形面以及錐形槽的中心轉動安裝，所述中心桿上連接有圓環架，所述圓環架上均勻設置有扇形板，所述扇形板與錐形槽的內表面相互貼合，所述回收管底部設置有泄壓孔，所述配合柱上設置有與泄壓孔相互配合的堵塊。

5、作為本發明再進一步的方案：所述圓環架的上側設置有彈性管，所述彈性管的頂部與導向錐形面的下側接觸安裝，所述錐形槽內均勻設置有條形凹槽，所述扇形板朝向錐形槽的一側均勻設置有海綿條，所述海綿條與條形凹槽之間相互配合。

6、作為本發明再進一步的方案：所述連接管一與連接管二之間設置有連接架，所述十字管與連接架之間轉動安裝，所述十字管遠離連接架的一側設置有旋轉把手，所述十字管內朝向連接管二的一端設置有膜片二，所述十字管朝向回收部件的一端設置有膜片三，所述十字管正對回收部件的一端設置有膜片一，所述膜片一向內翻轉開啟，所述膜片二以及膜片三向外翻轉開啟，所述連接管二上還設置有切換閥。

7、作為本發明再進一步的方案：所述切換閥上設置有開合板，所述開合板的中心與切換閥之間轉動安裝，所述切換閥通過通氣管與連接管二連通。

8、作為本發明再進一步的方案：所述霧化杯的上端設置霧化接頭，所述霧化杯的內側插接有中心管，所述中心管的底部設置有配合板，所述配合板與霧化杯的內側配合安裝，所述中心管的兩側設置有隔板，所述配合板的底部連接有配合管，所述霧化杯的底部設置有藥液槽，所述藥液槽的中心設置有錐形管，所述錐形管的底部連接有泵氣管，所述配合管與錐形管之間相互對接配合，所述配合管的內側對稱設置有抽液槽，所述配合管的頂部設置有擾流板，所述霧化接頭向上傾斜設置。

9、作為本發明再進一步的方案：所述中心管的兩側設置有導氣管，所述導氣管的端部連接有噴頭，所述藥液槽的上側轉動設置有環形架，所述環形架的內圈均勻設置有第一葉片，所述噴頭正對第一葉片，所述環形架的底部均勻設置有擾流桿，所述擾流桿插入藥液槽中。

10、作為本發明再進一步的方案：所述霧化杯的頂部設置有頂蓋，所述頂蓋的中心設置有旋轉蓋，所述回收管與旋轉蓋的中心連通，所述旋轉蓋上設置有加藥口，所述加藥口與底部的中心管相連。

11、作為本發明再進一步的方案：所述泄壓閥內設置有膜片四，所述泄壓閥的端部設置有過濾片，所述膜片四朝向過濾片翻轉開啟設置。

12、與現有技術相比，本發明的有益效果是：

13、（1）通過控制按鈕將配合柱以及中心桿向下拉動，使得扇形板與錐形槽的內表面接觸，霧化氣流沖擊在第二葉片上帶動中心桿轉動，使得中心桿上的扇形板在錐形槽的表面滑動形成一層水膜，霧化的藥液附著在水膜的表面，在中心桿持續轉動的過程中對霧化的藥液進行液化，最終將液化的藥液送回至霧化杯中。

14、（2）在十字管內設置膜片一、膜片二以及膜片三，在十字管的第一連接狀態中，患者進行霧化治療使用，霧化杯與連接管一上的對接口一相連，此時延長軟管深插進入連接管二，使得對接口二部位封閉，霧化的藥液進入十字管后，當患者吸氣時，由于壓差的變化使得膜片二打開，霧化的藥液隨著延長軟管進入面罩內，吸入呼吸道中；當患者呼氣時，膜片二上方的壓力變大，霧化的藥液進入十字管內后只能通過膜片三向右移動進入回收部件中，最終以霧化狀態或者液化狀態回到霧化杯中；在十字管的第二連接狀態中，通過霧化杯霧化的清潔液體對傳遞管整體以及面罩進行清潔操作，此時霧化杯與連接管二上的對接口二相連，而延長軟管與連接管二之間淺插，錯開對接口二的部位，霧化杯產生的霧化藥液一邊向上進入面罩內進行清潔，另一邊向下進入十字管以及連接管一，最后從對接口一吹出進行清潔操作。

15、（3）在進行霧化治療時，通過手動控制開合板的開合大小，使得空氣隨同霧化的藥液一同進入面罩內，從而調整霧化藥液的濃度，當開合板開到最大狀態時，面罩內吸入的將全部是來自切換閥的空氣，此時霧化杯產生的霧化藥液壓力無法打開膜片二，轉而頂開膜片三進入回收部件，這樣就可以在患者暫停霧化治療時無需取下面罩，同時不用停止霧化杯的霧化工作，而產生的霧化藥液也不會直接被排放至空氣中影響控制環境。重新進行霧化治療時只需手動控制切換閥的開合，從而進行霧化治療，同時可以調整霧化治療時的霧化藥液濃度。

技術特征：

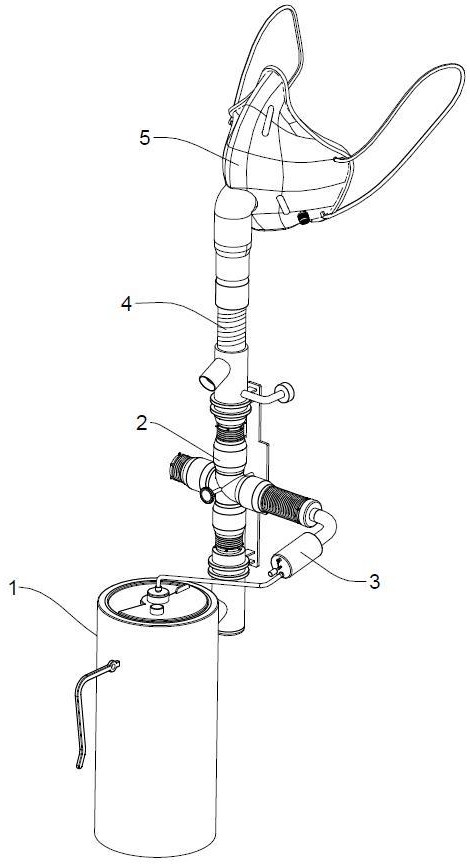

1.一種用于呼吸內科的霧化治療裝置，包括霧化杯（1）、面罩（5），所述霧化杯（1）的底部連接有泵氣機構，其特征在于，所述霧化杯（1）連接有傳遞管（2），所述傳遞管（2）包括轉動安裝的十字管（21），所述十字管（21）的四個端口均設置有折疊管（24），所述十字管（21）的上下兩端分別設置有連接管二（25）以及連接管一（20），所述連接管二（25）以及連接管一（20）通過折疊管（24）與十字管（21）之間對接，所述連接管一（20）上設置有對接口一（200），所述連接管二（25）上設置有對接口二（201），所述連接管二（25）內插接有延長軟管（4），所述延長軟管（4）與面罩（5）相連，所述十字管（21）其中一個側邊端口連接有回收部件（3），所述回收部件（3）包括回收管（30），所述回收管（30）傾斜設置，所述回收管（30）內設置有液化組件，所述回收管（30）的端部與霧化杯（1）相連，所述面罩（5）的兩側設置有泄壓閥（50）；

2.根據權利要求1所述的一種用于呼吸內科的霧化治療裝置，其特征在于，所述圓環架（39）的上側設置有彈性管（314），所述彈性管（314）的頂部與導向錐形面（313）的下側接觸安裝，所述錐形槽（36）內均勻設置有條形凹槽（312），所述扇形板（310）朝向錐形槽（36）的一側均勻設置有海綿條（311），所述海綿條（311）與條形凹槽（312）之間相互配合。

3.根據權利要求1所述的一種用于呼吸內科的霧化治療裝置，其特征在于，所述連接管一（20）與連接管二（25）之間設置有連接架（22），所述十字管（21）與連接架（22）之間轉動安裝，所述十字管（21）遠離連接架（22）的一側設置有旋轉把手（23），所述十字管（21）內朝向連接管二（25）的一端設置有膜片二（211），所述十字管（21）朝向回收部件（3）的一端設置有膜片三（212），所述十字管（21）正對回收部件（3）的一端設置有膜片一（210），所述膜片一（210）向內翻轉開啟，所述膜片二（211）以及膜片三（212）向外翻轉開啟，所述連接管二（25）上還設置有切換閥（26）。

4.根據權利要求3所述的一種用于呼吸內科的霧化治療裝置，其特征在于，所述切換閥（26）上設置有開合板（260），所述開合板（260）的中心與切換閥（26）之間轉動安裝，所述切換閥（26）通過通氣管（261）與連接管二（25）連通。

5.根據權利要求1所述的一種用于呼吸內科的霧化治療裝置，其特征在于，所述霧化杯（1）的上端設置霧化接頭（10），所述霧化杯（1）的內側插接有中心管（15），所述中心管（15）的底部設置有配合板（16），所述配合板（16）與霧化杯（1）的內側配合安裝，所述中心管（15）的兩側設置有隔板（150），所述配合板（16）的底部連接有配合管（110），所述霧化杯（1）的底部設置有藥液槽（17），所述藥液槽（17）的中心設置有錐形管（19），所述錐形管（19）的底部連接有泵氣管（18），所述配合管（110）與錐形管（19）之間相互對接配合，所述配合管（110）的內側對稱設置有抽液槽（1100），所述配合管（110）的頂部設置有擾流板（1101），所述霧化接頭（10）向上傾斜設置。

6.根據權利要求5所述的一種用于呼吸內科的霧化治療裝置，其特征在于，所述中心管（15）的兩側設置有導氣管（114），所述導氣管（114）的端部連接有噴頭（115），所述藥液槽（17）的上側轉動設置有環形架（111），所述環形架（111）的內圈均勻設置有第一葉片（112），所述噴頭（115）正對第一葉片（112），所述環形架（111）的底部均勻設置有擾流桿（113），所述擾流桿（113）插入藥液槽（17）中。

7.根據權利要求6所述的一種用于呼吸內科的霧化治療裝置，其特征在于，所述霧化杯（1）的頂部設置有頂蓋（11），所述頂蓋（11）的中心設置有旋轉蓋（12），所述回收管（30）與旋轉蓋（12）的中心連通，所述旋轉蓋（12）上設置有加藥口（13），所述加藥口（13）與底部的中心管（15）相連。

8.根據權利要求1所述的一種用于呼吸內科的霧化治療裝置，其特征在于，所述泄壓閥（50）內設置有膜片四（51），所述泄壓閥（50）的端部設置有過濾片（52），所述膜片四（51）朝向過濾片（52）翻轉開啟設置。

技術總結
本發明公開了一種用于呼吸內科的霧化治療裝置，涉及霧化治療設備技術領域，包括霧化杯、面罩，霧化杯的底部連接有泵氣機構，霧化杯連接有傳遞管，傳遞管包括轉動安裝的十字管，十字管的四個端口均設置有折疊管，十字管的上端口連接有延長軟管，延長軟管與面罩相連，十字管其中一個側邊端口連接有回收部件，回收部件包括回收管，回收管傾斜設置，回收管內設置有液化組件，回收管的端部與霧化杯相連，面罩的兩側設置有泄壓閥；通過設置十字管以及切換閥實現對霧化濃度的控制，結合回收部件實現暫停霧化治療時無需取下面罩，同時霧化藥液可以回收循環利用，避免影響空氣環境。

技術研發人員：鄧潔,茅俊杰,張春林
受保護的技術使用者：昆山市千燈人民醫院（昆山市第五人民醫院）
技術研發日：
技術公布日：2025/4/24
