本發明涉及醫療設備，尤其涉及一種康普頓探測器空間分布動態檢測方法及系統。

背景技術：

1、在現代醫療領域，核醫學成像對于疾病的診斷、治療評估和病理研究具有不可替代的作用。它能夠非侵入性地提供人體內部放射性核素分布的信息，有助于早期發現腫瘤、評估器官功能以及監測疾病進展等。然而，隨著核醫學的不斷發展，對成像技術的要求也日益提高。

2、康普頓探測器是一種基于電子準直的伽馬射線探測器，具有探測效率高、探測能量范圍廣、成像視場大等優點，目前廣泛應用于天文探測、環境輻射監測中，并且在核醫學成像領域具有很大發展?jié)摿ΑＨ欢壳翱灯疹D探測器實現臨床應用存在一些問題。由于康普頓探測器基于探測到的康普頓事件向成像空間反投影圓錐面，從而實現圖像重建，這樣的重建原理導致重建圖像存在偽影，不同平面上的重建分辨率存在顯著差異，嚴重影響了單個康普頓探測器在三維空間中的重建性能。當前臨床成像設備通常采用斷層掃描方法，通過多角度探測減小重建偽影，并移動探測設備逐層掃描以實現三維重建，這一過程導致探測周期較長，掃描對象需要承受額外劑量。

技術實現思路

1、為了解決上述技術問題，本發明提供了一種康普頓探測器空間分布動態檢測方法及系統。

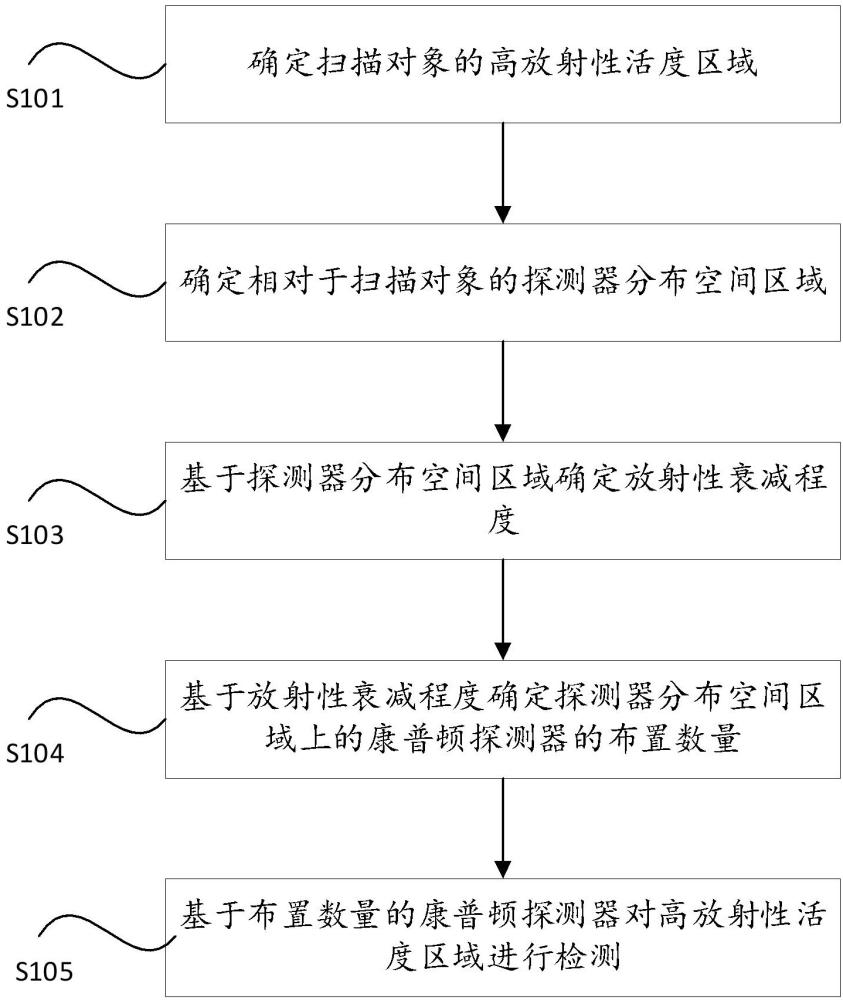

2、第一方面，本發明提供了一種康普頓探測器空間分布動態檢測方法，包括：

3、s101、確定掃描對象的高放射性活度區域；其中，所述高放射性活度區域與非高放射性活度區域的放射性活度差值高于活度閾值；

4、s102、確定相對于所述掃描對象的探測器分布空間區域；

5、s103、基于所述探測器分布空間區域確定放射性衰減程度；

6、s104、基于所述放射性衰減程度確定所述探測器分布空間區域上的所述康普頓探測器的布置數量；

7、s105、基于所述布置數量的所述康普頓探測器對所述高放射性活度區域進行檢測；

8、其中，所述康普頓探測器的布置數量隨所述放射性衰減程度的增大而增大。

9、可選地，確定掃描對象的高放射性活度區域，包括：

10、確定所述掃描對象的病灶區域，以及確定放射性衰減系數；

11、將目標數量對的所述康普頓探測器均勻環繞在所述病灶區域周圍；

12、通過所述目標數量對的所述康普頓探測器確定第一檢測周期內的康普頓事件數量；

13、基于所述康普頓事件數量和所述放射性衰減系數確定所述高放射性活度區域。

14、可選地，基于所述康普頓事件數量和所述放射性衰減系數確定所述高放射性活度區域，包括：

15、基于每一對所述康普頓探測器對應的所述康普頓事件數量確定高放射性活度位置；

16、通過激活函數放大所述高放射性活度區域與非高放射性活度區域之間的差異，確定初始高放射性活度區域；

17、結合所有對所述康普頓探測器對應的所述初始高放射性活度區域確定所述高放射性活度區域。

18、可選地，確定相對于所述掃描對象的探測器分布空間區域，包括：

19、以所述掃描對象的成像空間中心位置為球心確定分布球體；

20、基于所述分布球體確定所述探測器分布空間區域；

21、其中，任意所述探測器分布空間區域與所述球心的夾角相等。

22、可選地，基于所述探測器分布空間區域確定放射性衰減程度，包括：

23、基于所述高放射性活度區域與所述探測器分布空間區域之間的距離以及所述放射性衰減系數確定所述放射性衰減程度。

24、可選地，所述布置數量大于所述目標數量對對應的所述康普頓探測器數量。

25、可選地，基于所述布置數量的所述康普頓探測器對所述高放射性活度區域進行檢測之后，還包括：

26、基于檢測結果重建三維圖像。

27、第二方面，本發明還提供了一種康普頓探測器空間分布動態檢測系統，用于實現如第一方面任一項所述的方法；所述系統包括：

28、滑軌，環繞檢測床設置；

29、至少所述布置數量的所述康普頓探測器，固定在所述滑軌上，且沿滑軌自由滑動。

30、可選地，所述滑軌為螺旋形滑軌。

31、本發明實施例具有以下技術效果：

32、本發明提供的檢測方法中，首先通過康普頓探測器確定出高放射性活度區域，然后再根據衰減程度確定每個探測器空間分布區域上的康普頓的探測器數量。由于不需要通過單個康普頓探測器逐層掃描，因此可以有效縮短檢測時長，減少掃描對象的承受劑量。通過優化設計的探測器空間分布，可以有效減少康普頓探測器圖像重建偽影，可以降低三維空間上不同角度重建圖像分辨率的差異，能夠反應更佳真實的放射性核素分布情況。多個康普頓探測器能夠獲取多個角度的探測信息，在較低活度下即可重建更高質量的放射性核素分布圖像。另外，還可以在檢測過程中根據康普頓探測器實時接收的數據動態調整康普頓探測器的位置，可以為重建三維圖像提供可選擇的角度探測信息。

技術特征：

1.一種康普頓探測器空間分布動態檢測方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，確定掃描對象的高放射性活度區域，包括：

3.根據權利要求2所述的方法，其特征在于，基于所述康普頓事件數量和所述放射性衰減系數確定所述高放射性活度區域，包括：

4.根據權利要求2所述的方法，其特征在于，確定相對于所述掃描對象的探測器分布空間區域，包括：

5.根據權利要求2所述的方法，其特征在于，基于所述探測器分布空間區域確定放射性衰減程度，包括：

6.根據權利要求2所述的方法，其特征在于，所述布置數量大于所述目標數量對對應的所述康普頓探測器數量。

7.根據權利要求1所述的方法，其特征在于，基于所述布置數量的所述康普頓探測器對所述高放射性活度區域進行檢測之后，還包括：

8.一種康普頓探測器空間分布動態檢測系統，其特征在于，用于實現如權利要求1-7任一項所述的方法；所述系統包括：

9.根據權利要求8所述的系統，其特征在于，所述滑軌為螺旋形滑軌。

技術總結
本發明涉及醫療設備技術領域，公開了一種康普頓探測器空間分布動態檢測方法及系統，方法包括確定掃描對象的高放射性活度區域；確定相對于掃描對象的探測器分布空間區域；基于探測器分布空間區域確定放射性衰減程度；基于放射性衰減程度確定探測器分布空間區域上的康普頓探測器的布置數量；基于布置數量的康普頓探測器對高放射性活度區域進行檢測；其中，康普頓探測器的布置數量隨放射性衰減程度的增大而增大。如此，可以縮短檢測時長，減少圖像重建偽影，降低三維空間上不同角度重建圖像分辨率差異，反應更佳真實的放射性核素分布情況，在較低活度下即可重建更高質量的放射性核素分布圖像，為重建三維圖像提供可選擇的角度探測信息。

技術研發人員：韓璐,耿長冉,湯曉斌,任玉安,張楠,馬哲
受保護的技術使用者：南京航空航天大學
技術研發日：
技術公布日：2025/4/28
