本發明涉及醫療注射用具領域，特別是一種垂體瘤靶向藥物輸送系統。

背景技術：

1、藥物的小劑量注射一般會使用針筒注射器，針筒注射器是為單手操作設計的且不適合雙手操作，此外，針筒注射器的活塞由靜止?fàn)顟B(tài)的靜摩擦力變?yōu)榛瑒?dòng)狀態的滑動摩擦力過程中，摩擦力會突然減小，會導致初段的注射劑量難以控制，因此，雖然針筒注射器的操作方式非常簡單，但是醫護人員要熟練掌握使用技巧依然需要進行大量的注射訓練，而對于居家治療自行注射藥物的患者來說，學習單手持針筒注射器完成注射更加困難，出于操作生疏以及心理壓力、身體狀態等諸多原因，患者很難保持穩定的完成一系列注射動作，因此本發明提出了一種對于患者自行注射操作更加友好的垂體瘤靶向藥物輸送系統。

技術實現思路

1、鑒于上述或現有技術中患者居家治療使用針筒注射器存在操作不便、使用體驗較差的問題，提出了本發明。

2、因此，本發明的目的是提供一種垂體瘤靶向藥物輸送系統。

3、為解決上述技術問題，本發明提供如下技術方案：一種垂體瘤靶向藥物輸送系統，包括球面形的底殼，所述底殼凹口向上并密封覆蓋有軟殼，所述底殼內壁貼合設置有薄膜，且所述薄膜的邊緣密封夾持在底殼和軟殼之間；所述軟殼的頂端向上一體連接有短管，所述短管內螺紋連接有短筒，所述短筒的開口向下并在側壁開有小孔，且所述短筒外壁位于開孔處密封套接有密封圈，所述短管的外壁對應短筒開孔處設置有接口并密封連接有氣囊；所述短管的底端連通軟殼和薄膜之間，且所述短管的底端密封壓接有堵頭，所述堵頭沿其軸向開孔并覆蓋有星狀膜片，所述膜片的星狀邊角固定壓接于堵頭和短管之間，所述膜片的中部連接有拉繩，所述短筒的頂端開孔并穿過拉繩，且所述拉繩位于短筒頂端的外面和內面均設置有密封墊，且所述短筒的頂端和密封墊之間設置有彈簧。

4、作為本發明垂體瘤靶向藥物輸送系統的一種優選方案，其中：所述軟殼頂端密封套接有保護殼，所述保護殼的頂端開有透氣的孔，且所述短管的頂端與保護殼共軸滑動插接。

5、作為本發明垂體瘤靶向藥物輸送系統的一種優選方案，其中：所述氣囊呈圓圈狀，所述氣囊的斷面輪廓呈圓形，且所述氣囊和短管套接。

6、作為本發明垂體瘤靶向藥物輸送系統的一種優選方案，其中：所述短筒的頂部開孔直徑大于拉繩的直徑，且所述拉繩上的兩個密封墊之間的距離，大于短筒頂部壁厚和彈簧壓縮長度的總和，位于所述彈簧頂端的密封墊中部向下呈環形凸起，并與短筒頂端的開孔密封匹配。

7、作為本發明垂體瘤靶向藥物輸送系統的一種優選方案，其中：所述短筒側壁的開孔呈條狀并且圍繞短筒呈環形陣列分布，所述短筒套接有三條密封圈三條所述密封圈之間鄰邊貼合，且三條所述密封圈位于中間的一個密封覆蓋短筒側壁條形開孔。

8、作為本發明垂體瘤靶向藥物輸送系統的一種優選方案，其中：三條所述密封圈的總寬度覆蓋接口位于短管內壁的開口。

9、作為本發明垂體瘤靶向藥物輸送系統的一種優選方案，其中：所述氣囊開口邊緣加厚呈條狀并與接口外壁套接，且所述氣囊的條狀邊緣外套接有壓環。

10、作為本發明垂體瘤靶向藥物輸送系統的一種優選方案，其中：所述短管底端內壁扇形開槽設置有短邊，所述堵頭頂部呈圓槽狀，且所述堵頭的邊緣頂部開設有插槽，所述膜片的星形邊角壓接于插槽和短邊之間。

11、作為本發明垂體瘤靶向藥物輸送系統的一種優選方案，其中：所述底殼的底面一體設置有環形貼面。

12、作為本發明垂體瘤靶向藥物輸送系統的一種優選方案，其中：所述底殼的底部固定插接有針頭，所述針頭連通于底殼和薄膜之間。

13、本發明的垂體瘤靶向藥物輸送系統的有益效果：本發明的注射器成本高于傳統針筒注射器、操作步驟相對較多，但均有限，與傳統針筒注射器一樣，相對價格高昂的無針頭高壓注射器而言均具有非常顯著的經濟優勢，與傳統針筒注射器不同的是，本發明在手持操作上可避免因患者熟練度、心理壓力以及身體狀態等因素造成的手部顫抖持針不穩等問題，例如在上述第四步中，將本發明通過環形貼面扣壓在體表完成注射過程，顯然比單手持針筒注射器要穩定簡單的多，而通過一手按壓扶持另一手旋轉控件釋放壓縮氣作用于薄膜的注射方式，通過較小的旋轉螺距也能實現比直接推動活塞進行注射要易控和柔和的多，對于居家治療自行注射藥劑的患者而言，本發明顯然具有重要意義。

技術特征：

1.一種垂體瘤靶向藥物輸送系統，其特征在于：包括球面形的底殼（100），所述底殼（100）凹口向上并密封覆蓋有軟殼（101），所述底殼（100）內壁貼合設置有薄膜（102），且所述薄膜（102）的邊緣密封夾持在底殼（100）和軟殼（101）之間；

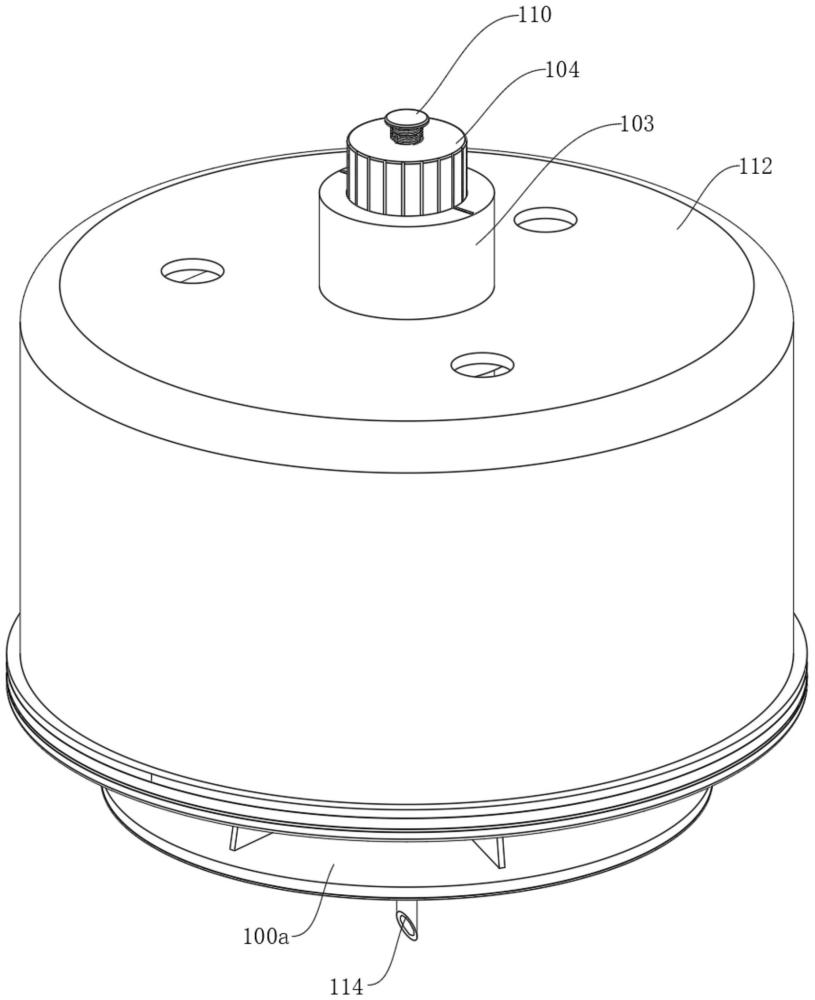

2.如權利要求1所述的垂體瘤靶向藥物輸送系統，其特征在于：所述軟殼（101）頂端密封套接有保護殼（112），所述保護殼（112）的頂端開有透氣的孔，且所述短管（103）的頂端與保護殼（112）共軸滑動插接。

3.如權利要求2所述的垂體瘤靶向藥物輸送系統，其特征在于：所述氣囊（106）呈圓圈狀，所述氣囊（106）的斷面輪廓呈圓形，且所述氣囊（106）和短管（103）套接。

4.如權利要求3所述的垂體瘤靶向藥物輸送系統，其特征在于：所述短筒（104）的頂部開孔直徑大于拉繩（109）的直徑，且所述拉繩（109）上的兩個密封墊（110）之間的距離，大于短筒（104）頂部壁厚和彈簧（111）壓縮長度的總和，位于所述彈簧（111）頂端的密封墊（110）中部向下呈環形凸起，并與短筒（104）頂端的開孔密封匹配。

5.如權利要求4所述的垂體瘤靶向藥物輸送系統，其特征在于：所述短筒（104）側壁的開孔呈條狀并且圍繞短筒（104）呈環形陣列分布，所述短筒（104）套接有三條密封圈（105）三條所述密封圈（105）之間鄰邊貼合，且三條所述密封圈（105）位于中間的一個密封覆蓋短筒（104）側壁條形開孔。

6.如權利要求5所述的垂體瘤靶向藥物輸送系統，其特征在于：三條所述密封圈（105）的總寬度覆蓋接頭（103a）位于短管（103）內壁的開口。

7.如權利要求6所述的垂體瘤靶向藥物輸送系統，其特征在于：所述氣囊（106）開口邊緣加厚呈條狀并與接頭（103a）外壁套接，且所述氣囊（106）的條狀邊緣外套接有壓環（113）。

8.如權利要求1所述的垂體瘤靶向藥物輸送系統，其特征在于：所述短管（103）底端內壁扇形開槽設置有短邊（103b），所述堵頭（107）頂部呈圓槽狀，且所述堵頭（107）的邊緣頂部開設有插槽（107a），所述膜片（108）的星形邊角壓接于插槽（107a）和短邊（103b）之間。

9.如權利要求1所述的垂體瘤靶向藥物輸送系統，其特征在于：所述底殼（100）的底面一體設置有環形貼面（100a）。

10.如權利要求9所述的垂體瘤靶向藥物輸送系統，其特征在于：所述底殼（100）的底部固定插接有針頭（114），所述針頭（114）連通于底殼（100）和薄膜（102）之間。

技術總結
本發明涉及醫療注射用具領域，尤其是一種垂體瘤靶向藥物輸送系統，包括球面形的底殼，所述底殼凹口向上并密封覆蓋有軟殼，所述底殼內壁貼合設置有薄膜，且所述薄膜的邊緣密封夾持在底殼和軟殼之間；所述軟殼的頂端向上一體連接有短管，所述短管內螺紋連接有短筒，所述短筒的開口向下并在側壁開有小孔，且所述短筒外壁位于開孔處密封套接有密封圈，所述短管的外壁對應短筒開孔處設置有接口并密封連接有氣囊。本發明與傳統針筒注射器不同的是，本發明在手持操作上可避免因患者熟練度、心理壓力以及身體狀態等因素造成的手部顫抖持針不穩等問題，比直接推動活塞進行注射要易控和柔和的多，對于居家治療自行注射藥劑的患者具有重要意義。

技術研發人員：龍?zhí)炝?蔣艷,徐曉鐘
受保護的技術使用者：畢節市中醫醫院
技術研發日：
技術公布日：2025/4/24
