本發明涉及創傷骨科護理，具體為一種創傷骨科護理用鍛煉康復裝置及其使用方法。

背景技術：

1、創傷骨科是指骨科門診中的骨骼創傷分支就診科室，其主要工作包含有患者因外傷造成的骨折和脫位，韌帶和肌腱的損傷，以及外傷造成的軟組織損傷，為保障骨科創傷的康復需要配合使用護理鍛煉康復裝置。

2、現有的腿部康復鍛煉裝置在患者進行腿部抬起鍛煉使用時，鍛煉強度需要醫護人員根據不同患者的康復情況，再加上專家建議的提供的建議，進行調節康復鍛煉裝置的鍛煉強度以及鍛煉時長，而不同患者的身體素質均所有不同，其康復情況也存有差異性，為此通過人工調節的鍛煉強度會存有一定鍛煉不足性，無法保障為所有患者提供所需的鍛煉強度，為此，我們提出一種創傷骨科護理用鍛煉康復裝置及其使用方法。

技術實現思路

1、本發明的目的在于提供一種創傷骨科護理用鍛煉康復裝置及其使用方法，以解決上述背景技術中提出的現有的腿部康復鍛煉裝置在患者進行腿部抬起鍛煉使用時，鍛煉強度需要醫護人員根據不同患者的康復情況，再加上專家建議的提供的建議，進行調節康復鍛煉裝置的鍛煉強度以及鍛煉時長，而不同患者的身體素質均所有不同，其康復情況也存有差異性，為此通過人工調節的鍛煉強度會存有一定鍛煉不足性，無法保障為所有患者提供所需的鍛煉強度問題。

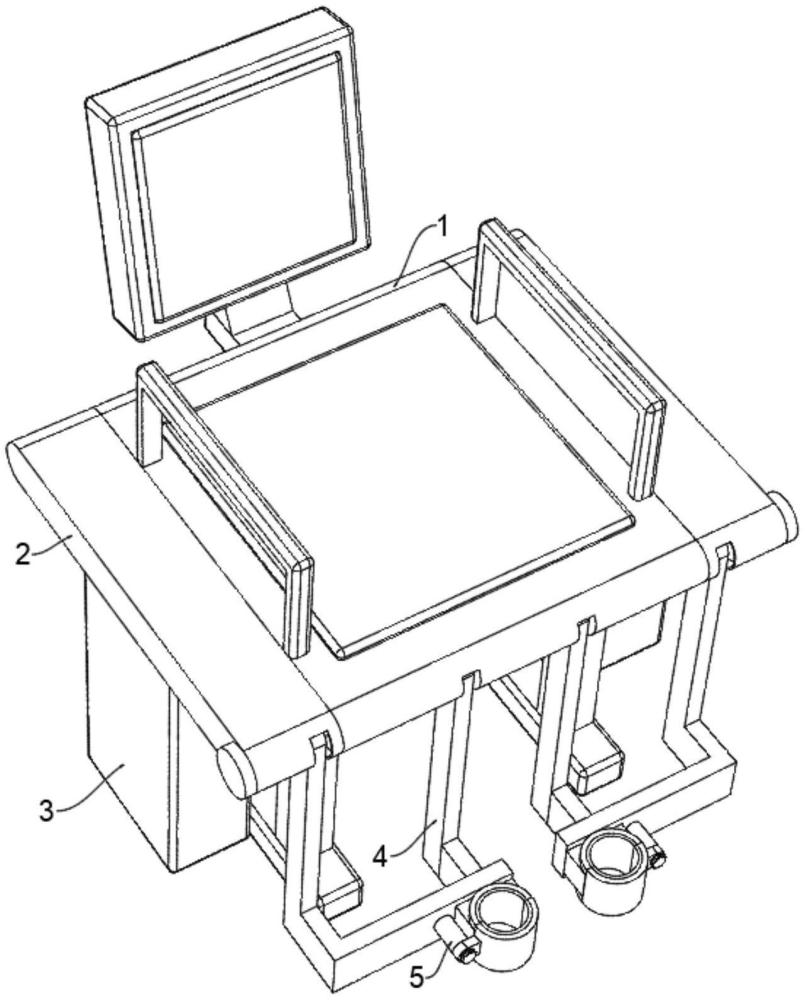

2、為實現上述目的，本發明提供如下技術方案：一種創傷骨科護理用鍛煉康復裝置及其使用方法，包括：康復鍛煉座椅，

3、還包括：束縛機構，束縛機構設置在康復鍛煉座椅的內部，束縛機構束縛患者腿部，進行腿部抬起鍛煉；

4、主動鍛煉機構，主動鍛煉機構設置在康復鍛煉座椅與被動鍛煉機構之間，主動鍛煉機構根據被動鍛煉機構抬起的角度位置調節鍛煉等級，以及切換鍛煉模式；

5、強度調節機構，強度調節機構設置在主動鍛煉機構的底部，強度調節機構根據主動鍛煉機構的等級變化調節鍛煉強度；

6、被動鍛煉機構，被動鍛煉機構設置在康復鍛煉座椅的內部，被動鍛煉機構根據主動鍛煉機構切換的鍛煉模式，帶動束縛機構內患者腿部抬起鍛煉。

7、其中，主動鍛煉機構包括與康復鍛煉座椅的兩側固定連接的第一固定箱，兩個第一固定箱的內部均轉動連接有第一轉軸，第一轉軸的外側固定連接有第一齒輪，第一固定箱的內側轉動連接有角度齒輪，角度齒輪的一側固定連接有第二齒輪，第一轉軸的外側固定連接有第一收卷輪，第一收卷輪的外側固定連接有收卷繩，第一固定箱內壁的頂部固定連接有限位輪。

8、其中，第一固定箱的內側固定連接有第一固定塊，第一固定塊的一側固定連接有兩個限位伸縮桿，兩個限位伸縮桿遠離第一固定塊的一側均固定連接有第二固定塊，限位伸縮桿的外側且位于第二固定塊與第一固定塊之間套設有第一彈簧，第一固定箱的一側且位于第二固定塊的一側固定連接有第一輕觸開關，第二固定塊遠離限位伸縮桿的一側固定連接有第一固定板，第一固定板的一側固定連接有第一齒條。

9、其中，第二固定塊的內部開設有第一滑槽，第一滑槽的內壁滑動連接有單向角塊，單向角塊的一側且位于第一滑槽內固定連接有兩個第二彈簧，第一滑槽內壁的一側固定連接有第一電磁鐵，單向角塊的一側且位于第一電磁鐵的一側固定連接有第二電磁鐵。

10、其中，第一固定板的內部等距開設有多個第二滑槽，第二滑槽的內壁滑動連接有滑動齒塊，滑動齒塊的底部固定連接有第三彈簧，滑動齒塊的一側固定連接有斜坡帶動塊，第一固定箱的內側且位于第一固定板的一側固定連接有斜坡塊。

11、其中，第一轉軸一端且位于第一固定箱的外側固定連接有碰觸塊，第一固定箱的外側且位于碰觸塊的外側固定連接有防護罩，防護罩的內側等距固定連接有多個第二輕觸開關。

12、其中，強度調節機構包括與第一固定箱的底部固定連接的第二固定箱，第二固定箱的內部固定連接有兩個第一限位桿，兩個第一限位桿的外側滑動連接有拉動滑板，第一限位桿的外側且位于拉動滑板的上方滑動連接有螺紋調節板，第一限位桿的外側且位于拉動滑板與螺紋調節板之間套設有第四彈簧，第二固定箱內壁的底部轉動連接有往復絲桿，往復絲桿與螺紋調節板螺紋連接，往復絲桿的頂部固定連接有第三齒輪，第三齒輪與第一齒條嚙合連接，拉動滑板與收卷繩固定連接。

13、其中，被動鍛煉機構包括設置在康復鍛煉座椅內部的電機，電機的輸出端固定連接有第一錐齒輪，第一錐齒輪的外側嚙合連接有第二錐齒輪，第二錐齒輪的內部固定連接有第二轉軸，第二轉軸與康復鍛煉座椅轉動連接，第二轉軸的外側固定連接有兩個帶動板，兩個帶動板的內部均固定連接有第三電磁鐵。

14、其中，束縛機構包括與第一轉軸的外側固定連接的鍛煉板，鍛煉板的內部固定連接有第四電磁鐵，鍛煉板的一側固定連接有固定環塊，鍛煉板的一側且位于固定環塊的一側固定連接有固定螺紋管，固定螺紋管的內部螺紋連接有螺紋桿，螺紋桿的外側轉動連接有活動環塊，活動環塊的一側固定連接有兩個第二限位桿，固定螺紋管的內部開設有與第二限位桿相配合的限位槽，固定環塊與活動環塊的內側均固定連接有保護軟墊。

15、創傷骨科護理用鍛煉康復裝置的使用方法：

16、步驟一：在使用時，患者坐在康復鍛煉座椅上，使用螺紋桿帶動活動環塊與固定環塊配合對患者的腳踝固定，然后患者抬起鍛煉板帶動第一轉軸轉動，當患者腿部只能抬起度以下時，第一轉軸帶動第一收卷輪收卷收卷繩，收卷繩拉動拉動滑板上移壓縮第四彈簧，第四彈簧被壓縮可為患者鍛煉提供反作用力，且第一轉軸帶動碰觸塊碰觸第一個第二輕觸開關開啟工作；

17、步驟二：當患者腿部抬起分別超過度、度和度時，分別對應第二個第二輕觸開關、第三個第二輕觸開關、第四個第二輕觸開關、第五個第二輕觸開關，第一轉軸被鍛煉板轉動始終處于度以下時，角度齒輪始終未能帶動第一固定板移動，當患者腿部主動鍛煉角度超過度時，帶動第一齒輪通過第二齒輪帶動角度齒輪，轉動的角度齒輪移動第一固定板，第一固定板設計帶有齒牙的位置分別對應度、度、度和度，移動的第一固定板通過斜坡塊擠壓，并帶動第一齒條轉動往復絲桿，往復絲桿帶動螺紋調節板下移壓縮第四彈簧；

18、步驟三：當患者腿部抬起在設定時間內未碰觸度、度、度和度對應的第一輕觸開關時，鍛煉板垂直水平線復位時，碰觸第二輕觸開關，控制第三電磁鐵吸附第四電磁鐵，控制電機運行轉動第二轉軸，第二轉軸通過帶動板帶動煉板抬起鍛煉。

19、本發明至少具備以下有益效果：

20、通過束縛機構，能夠對患者的腳踝固定后，可方便患者往復抬起腿部，進行康復鍛煉；通過主動鍛煉機構和強度調節機構，能夠根據不同患者抬起在15度、30度、45度和90度等四個等級范圍內時，可根據不同患者自身主動鍛煉的實際情況，調節到與患者自身情況相對應的鍛煉強度，以此能夠使得本發明適應于不同的患者，進而能夠避免因患者康復情況存在差異性造成鍛煉強度的不足，或是鍛煉強度超過患者自身康復情況，以此為患者的康復鍛煉提供了保障，并提供有合適的鍛煉強度；通過被動鍛煉機構，能夠對患者抬起鍛煉始終處于15度以下時，觸發被動鍛煉模式，進而通過內部機器提供抬起動力，以此可為康復程度不足的患者提供所需的鍛煉量。
