本發明屬于遺體接運，具體涉及一種遺體接運裝置及其運行控制方法。

背景技術：

1、在殯葬行業中會涉及到對遺體的搬運工作，遺體搬運工作會涉及到不同場景下的搬運。對于在醫院去世的人，接運人員可通過電梯將遺體運走；可在住宅去世的人，特別是在高層住宅去世的人，雖然配置有電梯，可其他業主忌諱從電梯將尸體運走，因此接運人員只能通過樓梯將尸體運下樓去。

2、cn202210357004.x披露了一種遺體接運裝置，其在放置遺體的承載板下方通過第一升降機構安裝有動力履帶、通過第二升降機構安裝有位于動力履帶前側的阻力履帶，在承載板前端設有可在地面上行走的動力輪，在動力履帶的前端連接有作用面可相對動力履帶轉動的萬向輪。結合其圖1和圖11所示，其下樓梯至樓梯休息平臺(樓梯轉彎平臺)上轉彎時，承載板傾斜，阻力履帶向上縮回不與地面接觸，前端的動力輪著地在地面行走，同時阻力履帶前端的萬向輪伸出與地面接觸，由動力輪和萬向輪支撐，但此種結構導致該遺體接運裝置的轉彎半徑較大，且動力履帶的后端伸出在承載板外的部分較多，使得傾斜狀態時前后尺寸較大，當樓梯休息平臺的尺寸較小時，因尺寸過大和轉彎半徑大，無法實現自行轉彎，需要人工抬著承載板轉彎，操作不方便；而且設置阻力履帶和動力履帶兩套履帶，整體結構比較笨重，不夠輕便。

技術實現思路

1、本發明旨在解決現有技術中存在的技術問題，本發明的目的是提供一種遺體接運裝置及其運行控制方法。

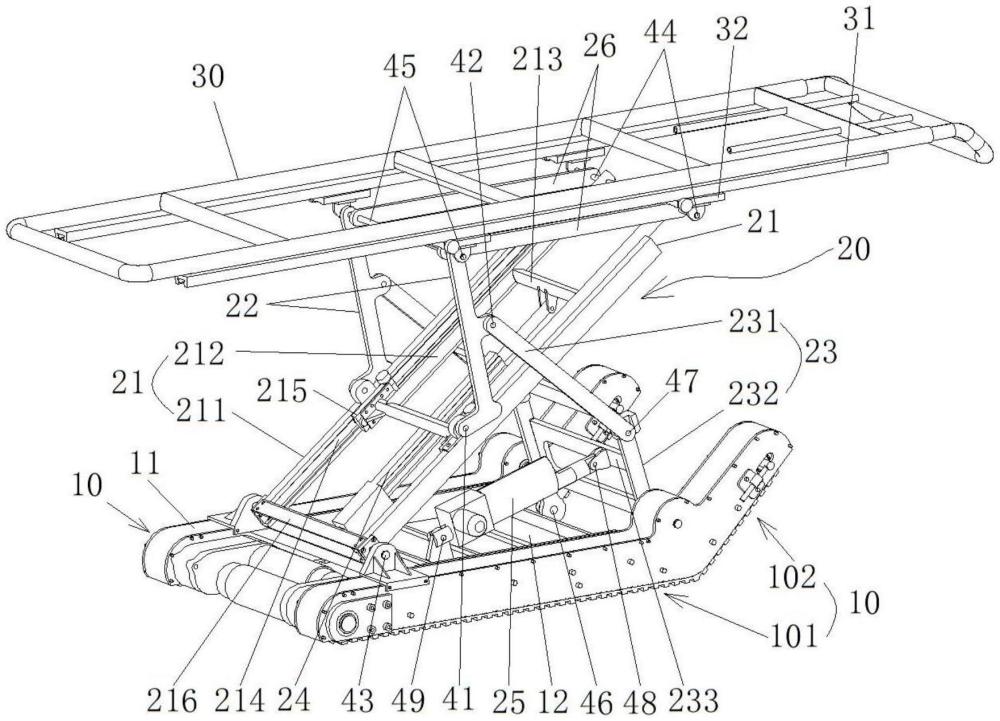

2、為達到上述目的，本發明采用如下技術方案：一種遺體接運裝置，包括用于承載遺體的擔架、能夠在地面和樓梯上運行的動力履帶、以及安裝在動力履帶上的支撐架，擔架安裝在支撐架的頂部；支撐架包括連接動力履帶和擔架的連桿機構，連桿機構連接有驅動其動作、以使擔架水平或向前傾斜的傾斜驅動機構；當遺體接運裝置在地面運行時，連桿機構完全展開且擔架處于水平狀態；當遺體接運裝置在樓梯或樓梯轉彎平臺運行時，擔架向前傾斜、以使遺體接運裝置處于彎折狀態；

3、在遺體接運裝置的運行過程中，采用如下的運行控制方法：在遺體接運裝置行進位置的前方設置視覺傳感器確定行進位置前方設定距離內的地形，設定距離大于樓梯轉彎平臺的直徑；根據設定距離內的地形，確定遺體接運裝置是在下樓、樓梯轉彎平臺、還是平地行駛；若是在下樓，則使遺體接運裝置呈彎折狀態，擔架與動力履帶的夾角θ1≤45°，若是在樓梯轉彎平臺上，則遺體接運裝置呈彎折狀態且擔架與動力履帶的夾角符合45°≤θ1≤60°，若在平地行駛，使遺體接運裝置呈完全打開狀態且擔架與動力履帶平行。

4、上述技術方案，依靠動力履帶下樓梯、在樓梯轉彎平臺轉彎、以及在平地行駛，相比現有技術設置動力履帶和阻力履帶兩套履帶，本發明僅設置一套履帶，結構簡單，輕便；且依靠動力履帶轉彎，相比現有技術通過動力輪和萬向輪轉彎，本發明的轉彎半徑更小；且通過連桿機構使得擔架可向前傾斜，因僅設置一套動力履帶，擔架向前傾斜時，該遺體接運裝置的前后尺寸更小，利于遺體接運裝置在樓梯轉彎平臺等狹小空間的運行；而且遺體接運裝置在下樓、樓梯轉彎平臺、還是平地行駛時，擔架與動力履帶的夾角不同，遺體接運裝置的狀態不同，使得重心更穩。

5、在本發明的另一種優選實施方式中，根據設定距離的地形，確定遺體接運裝置是在下樓，樓梯轉彎平臺，還是平地行駛的方法：s11，獲取第一設定距離范圍內的地形圖，若地形圖中除了墻壁、護欄外只有單一圖形，則執行步驟s12，否則，執行步驟s13；s12,獲取地形圖的梯度圖像，梯度圖像若是階躍下降則是下樓；s13,獲取第二設定距離范圍內的地形圖，第二設定距離大于第一設定距離，第二設定距離范圍內的地形圖中,若地形圖的梯度圖像中，有不連續的位置階躍，則為樓梯轉彎平臺，否則為平地。

6、上述技術方案，通過獲取第一設定距離范圍內的地形圖、獲取第二設定距離范圍內的地形圖、以及獲取地形圖的梯度圖像，以判斷遺體接運裝置是在下樓、樓梯轉彎平臺、還是平地行駛，方法簡單且可靠性高。

7、在本發明的另一種優選實施方式中，當下樓時，通過梯度圖像兩個階躍點的斜率獲取樓梯坡度獲取擔架上遺體的重量m，根據重量調節擔架與底盤的傾角為其中，m0為重量閾值。

8、上述技術方案，遺體接運裝置下樓時，根據樓梯坡度和遺體的重量，調節擔架與底盤的傾角，使重心更穩。

9、在本發明的一種優選實施方式中，連桿機構包括由下至上從前向后傾斜的伸縮主桿、下端與伸縮主桿轉動的上連桿、以及上端與上連桿轉動連接的下連桿，伸縮主桿的下端與動力履帶轉動連接，伸縮主桿的上端與擔架轉動連接，上連桿的上端與擔架轉動連接，下連桿的下端與動力履帶連接；通過傾斜驅動機構驅動伸縮主桿伸縮，下連桿不動作，上連桿能夠隨伸縮主桿一起運動，以使擔架水平或向前傾斜。

10、上述技術方案，在調節擔架向前傾斜角度時，下連桿不動作，下連桿起支撐作用，提高擔架的穩定性，通過伸縮主桿的伸縮，使上連桿動作，由伸縮主桿和上連桿帶動擔架動作、以調節擔架向前傾斜角度，結構簡單，運行可靠。

11、在本發明的一種優選實施方式中，沿?fù)?dān)架的寬度方向?qū)ΨQ的設置兩根伸縮主桿，兩根伸縮主桿各連接有一根上連桿，兩根上連桿各連接有一根下連桿，兩根伸縮主桿同步伸縮。

12、上述技術方案，沿?fù)?dān)架的寬度方向?qū)ΨQ的兩套連桿機構，提高對擔架的支撐強度。

13、在本發明的一種優選實施方式中，伸縮主桿包括下端與動力履帶轉動連接的下主桿、以及可相對下主桿滑動的上端與擔架轉動連接的上主桿，上連桿與伸縮主桿的下主桿轉動連接；通過傾斜驅動機構驅動上主桿向上伸出，擔架向前傾斜的角度增大；通過傾斜驅動機構驅動上主桿向下縮回，擔架向前傾斜的角度減小。

14、上述技術方案，上主桿向上伸出時，擔架向前傾斜的角度增大，上主桿向下縮回時，擔架向前傾斜的角度減小，運行穩定。

15、在本發明的一種優選實施方式中，伸縮主桿的上主桿上固接有連接桿，傾斜驅動機構為與連接桿連接的安裝在下主桿上的第一伸縮缸，第一伸縮缸通過驅動上主桿相對下主桿滑動、以使伸縮主桿伸縮；和/或下主桿采用具有滑槽的滑軌結構，上主桿上固接有與滑槽配合且能夠在下主桿上滑動的滑塊。

16、上述技術方案，第一伸縮缸與固接在上主桿上的連接桿連接，通過驅動連接桿動作以使伸縮主桿伸縮，且當設置兩根伸縮主桿時，兩根伸縮主桿均由該一個第一伸縮缸驅動，同步性好；由滑塊和滑槽對上主桿的伸出縮回進行導向，使得其運動更順暢。

17、在本發明的一種優選實施方式中，下連桿包括上端與上連桿轉動連接的上桿部、以及下端通過第六轉軸與動力履帶轉動連接的下桿部，上桿部的下端與下桿部的上端轉動連接，下桿部連接有驅動其繞第六轉軸旋轉、以使下連桿展開或收攏的收折驅動機構；當下連桿收攏時，下桿部與上桿部之間的夾角減小；當下連桿展開時，下桿部與上桿部之間的夾角增大。

18、上述技術方案，將下連桿分成上桿部和下桿部?jī)蓚€(gè)部分，并通過設置收折驅動機構，使得下連桿能夠展開或收攏。在使用該遺體接運裝置接運遺體時，展開下連桿，將擔架調整為水平或向前傾斜的使用狀態，下連桿通過上連桿和伸縮主桿對擔架進行支撐，提高擔架的穩固性；無需使用該遺體接運裝置時，使遺體接運裝置處于彎折狀態，通過收攏下連桿，便可將遺體接運裝置收攏起來，減小高度，縮小體積，便于攜帶和收納；而且同時使收折驅動機構工作和傾斜驅動機構工作，還可調節擔架的高度，提高實用性。

19、在本發明的另一種優選實施方式中，收折驅動機構包括第二伸縮缸，第二伸縮缸的一端與下桿部轉動連接，第二伸縮缸的遠離下桿部的一端與動力履帶轉動連接；通過伸長第二伸縮缸的伸縮軸，下桿部與上桿部之間的夾角減小；通過縮短第二伸縮缸的伸縮軸，下桿部與上桿部之間的夾角增大。

20、上述技術方案，收折驅動機構采用第二伸縮缸，且第二伸縮缸的兩端分別與下桿部和動力履帶轉動連接，由此通過使第二伸縮缸伸縮，便可使下連桿展開/收攏，以展開/收攏遺體轉運裝置，結構簡單，運行可靠。

21、在本發明的另一種優選實施方式中，沿?fù)?dān)架的寬度方向間隔的設置兩個動力履帶，動力履帶外設有承重外殼，兩個動力履帶的承重外殼之間固接有連接板，支撐架的下端與承重外殼連接；和/或動力履帶包括與地面接觸的前平段、以及位于前平端后側的向上傾斜的后翹段；和/或擔架的底部具有沿其長度方向延伸的滑軌，支撐架與擔架的連接處均設有調節滑塊，調節滑塊與滑軌滑動連接并通過緊固件固定。

22、上述技術方案，承重外殼即可對履帶進行防護，又作為承重機構支撐支撐架和擔架，兩個動力履帶的承重外殼之間設置連接板，整體性更好；后翹段的設置，相比整體全部為平直段，可減小新型履帶結構的占地面積，當擔架通過支撐架向前傾斜使用時，整體體積更小，利于遺體接運裝置在樓梯平臺等狹小空間的運行；通過設置滑軌和調節滑塊，通過改變調節滑塊之間的距離，便可調節擔架向前傾斜的角度范圍，滿足不同的需求，提高實用性。

23、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
