本發明涉及體育鍛煉器材技術領域，具體地說是一種主要供兒童使用的單杠。

背景技術：

單杠，是鍛煉臂力、促進肌肉增長、增加肺活量、鍛煉身體靈活性和平衡感的重要鍛煉器械。目前，練習臂力的單杠設備均為鐵制或合成塑料產品，通常放在戶外，陰雨及低溫天氣則無法使用。同時，現有單杠且一般采用標準成人規格設計，兒童進行鍛煉較為困難。現有的木質家庭單杠也存在著安裝負責，安裝完之后高度無法調節等缺陷。由于高度無法進行調節，對于不同階段的人，尤其是不同年齡段的兒童，身高往往具有較大的差別，此時這種固定高度的單杠則難以滿足各層次的人使用。

技術實現要素：

本發明要解決的技術問題是提供一種高度能夠調整，操作靈活的兒童體操架。

為了解決上述技術問題，本發明采取以下技術方案：

一種兒童體操架，包括：

兩根支撐腳架和兩根支撐桿，該支撐桿插裝在支撐腳架內；

一U型杠桿，該U型杠桿的兩端分別插裝在兩根支撐桿內，U型杠桿側壁上設有卡件，U型杠桿插裝在支撐桿上后卡件卡裝在卡孔內使U型杠桿與支撐桿固定安裝；

兩根支撐腳架上各套裝一個固定夾塊，該固定夾塊上設有用于將支撐桿和支撐腳架卡合住的調節裝置；

兩個腳托架，該腳托架的兩端分別通過銷軸與兩根支撐腳架上的固定夾塊轉動安裝。

還包括連動桿，支撐腳架上裝有安裝塊，腳托架上設有夾塊，該連動桿一端通過銷軸與安裝塊轉動安裝，該連動桿另一端通過銷軸與夾塊轉動安裝。

所述調節裝置為調節螺栓，該調節螺栓末端插伸入固定夾塊內，該調節螺栓上設有螺帽。

所述調節裝置為拉伸彈性塊，該伸彈性塊包括 鎖緊在固定夾塊上的固定桿，以及活動插裝在該固定桿內的彈性桿，該彈性桿末端伸入固定夾塊內，該彈性桿前端安裝有拉伸帽，支撐桿上設有供彈性桿插裝的通孔。

所述固定夾塊的其中一個側面安裝調節裝置；或者在固定夾塊的兩個側面都各安裝一個調節裝置。

所述支撐桿上還設有側孔，該側孔卡裝有卡銷件。

所述腳托架包括一體成型結構的側桿和底桿，底桿與側桿連接處具有弧形段。

所述支撐腳架頂端安裝有腳墊。

所述腳托架的底桿上套裝有墊套。

本發明的單杠能夠進行高度的調節，操作方便，能夠靈活的滿足不同年齡階段的兒童使用，并且方便調節，組裝方便。

附圖說明

附圖1為本發明立體結構示意圖；

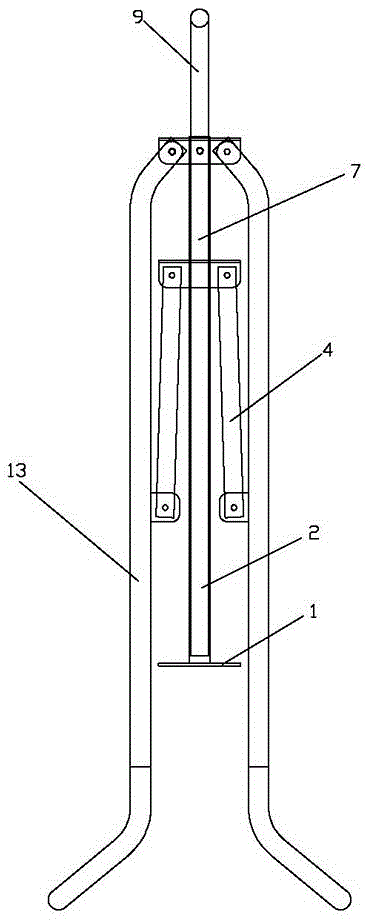

附圖2為本發明收合時的側視結構示意圖；

附圖3為本發明展開后的側視結構示意圖。

具體實施方式

為了便于本領域技術人員的理解，下面結合附圖對本發明作進一步的描述。

如附圖1、2和3所示，本發明揭示了一種兒童體操架，包括：兩根支撐腳架2和兩根支撐桿7，該支撐桿7插裝在支撐腳架2內；一個U型杠桿9，該U型杠桿9的兩端分別插裝在兩根支撐桿7內，U型杠桿9側壁上設有卡件8，支撐桿上設有卡孔，U型杠桿9插裝在支撐桿7上后卡件卡裝在卡孔內使U型杠桿與支撐桿固定安裝；兩根支撐腳架2上各套裝一個固定夾塊10，該固定夾塊10上設有用于將支撐桿7和支撐腳架2卡合住的調節裝置；兩個腳托架13，該腳托架13的兩端分別通過銷軸與兩根支撐腳架2上的固定夾塊10轉動安裝。腳托架可以展開和收起，展開時，兩個腳托架撐著地面，同時支撐腳架也頂著地面。

還包括連動桿4，支撐腳架2上裝有安裝塊3，腳托架13上設有夾塊5，該連動桿4一端通過銷軸與安裝塊3轉動安裝，該連動桿4另一端通過銷軸與夾塊5轉動安裝。該連動桿4一端相對于安裝塊3轉動，另一端相對于夾塊5轉動，從而更好的實現腳托架的撐開的固定，保證整個結構的穩固性。

此外，對于調節裝置，有以下兩種較佳的實施方式。

實施方式一，所述調節裝置為調節螺栓，該調節螺栓末端插伸入固定夾塊內，該調節螺栓上設有螺帽。通過調節螺栓的旋轉扭緊，實現該調節螺栓朝向固定夾塊方向的深入或者遠離固定夾塊方向，從而實現對支撐桿和支撐腳架的卡合固定和松開，實現支撐桿與支撐腳架的相對移動，實現高低程度的調整。

實施方式二，所述調節裝置為拉伸彈性塊，該拉伸彈性塊包括鎖緊在固定夾塊10上的固定桿11，以及活動插裝在該固定桿11內的彈性桿15，該彈性桿15末端伸入固定夾塊10內，該彈性桿15前端安裝有拉伸帽12，支撐桿7上設有供彈性桿插裝的通孔。通過該彈性桿來插裝入支撐桿的通孔內，實現支撐桿的高度固定。往外拉彈性桿時，彈性桿相對固定桿向后移動，從而不再對支撐桿進行限制，可以向上或者向下移動支撐桿，實現高度的調整。

另外，固定夾塊10的其中一個側面安裝調節裝置；或者在固定夾塊的兩個側面都各安裝一個調節裝置。即可以固定夾塊的內側表面安裝一個調節裝置，或者同時在固定夾塊的內側表面和外側表面同時安裝一個調節裝置，靈活性更高，更加方便人的調整，并且滿足不同客戶的需求。

此外，支撐桿7上還設有側孔，該側孔卡裝有卡銷件6。可設置多個側孔，可以方便的調節，可以在兩根支撐桿之間橫向插入橫桿，通過該卡銷件進行卡定，實現跳高功能。

所述腳托架13包括一體成型結構的側桿131和底桿132，底桿與側桿連接處具有弧形段。支撐腳架2頂端安裝有腳墊1。腳托架13的底桿132上套裝有墊套14。減少磨損，并且與地面接觸時減少聲明的產生。

本發明中，U型杠桿相對于支撐桿可以上下調整，利用卡件與卡孔的配合實現U型杠桿的高低調整，同時對于支撐桿還可以進行調整，從而實現整個單杠的高低程度調整，適合不同身高的兒童使用，滿足不同年齡階段的人使用，靈活性更強。

如附圖2所示，為收合狀態。此時兩個腳托架并攏在一起，支撐腳架懸空收起。連動桿呈近90度的豎直狀態。

如附圖3所示，為展開狀態。當需要使用時，將兩個腳托架向外撐開，連動桿一端在支撐腳架上的安裝塊內轉動，連動桿另一端在腳托架的夾塊內轉動，從而使得連動桿由初始的接近豎直狀態，向下傾斜。當腳托架完全展開時，連動桿則呈水平狀態。

根據使用者的身高需求，可以調整U型杠桿的高度，還可以對支撐桿的高度進行調整，從而滿足不同身高的兒童的使用，使用范圍更加靈活。

需要說明的是，以上所述并非是對本發明技術方案的限定，在不脫離本發明的創造構思的前提下，任何顯而易見的替換均在本發明的保護范圍之內。
