本實用新型涉及一種體育器材，更確切地說是一種打腿訓練器。

背景技術：

游泳的長、短距離項目分屬于體能主導類的耐力性和速度性兩個項群，其技術特征具有單一性、往復性和周期性特點。在游泳競技比賽過程中，游泳運動員的技術動作變化不大，而體能就成為游泳運動員比賽成績高低的核心和關鍵因素。

體能訓練中，力量訓練是基礎，游泳運動員進行力量訓練主要在陸上進行。由于水具有流動性，人在水中得不到固定支撐，大部分動作沖量被流體的流動性所轉移、吸納、抵耗與離散而得不到像陸地上動作用力的效果b“1。正是這一原因，需要在手臂劃水時用打腿的相向動作來尋求為手臂劃水動作進行支撐。而傳遞手、腿互為支撐用力的橋梁即人體的核心區域，就成為獲得理想劃水效果的關鍵區域，而該區域的力量也就成為游泳運動員重要的專項力量。

技術實現要素：

本實用新型的目的是提供一種打腿訓練器。

本實用新型采用以下技術方案：

一種打腿訓練器，包括一機架，且所述機架上設有一擺腿架，所述擺腿架的底部連接有一連桿，且所述連桿固定于一慣性輪上，所述慣性輪通過一電動機連接帶動，電動機連接一信號采集儀，且所述信號采集儀通過一數據轉換器連接一電腦；所述慣性輪包括一圓形輪主體，且所述輪主體通過輪連桿連接一固定軸，且所述連桿連接固定于所述輪連桿上。

所述輪連桿設有三根。

還包括腳套，其固設于擺腿架的末端。

還包括鏈條，且套設于所述輪主體的外側。

還包括一拉力傳感器，且所述拉力傳感器用于檢測鏈條的拉力。

本實用新型的優點是：操作簡單，方便使用。

附圖說明

下面結合實施例和附圖對本實用新型進行詳細說明，其中：

圖1是本實用新型的結構示意圖。

圖2是圖1是的拉力傳感器的結構示意圖。

具體實施方式

下面結合附圖進一步闡述本實用新型的具體實施方式：

如圖1所示，一種打腿訓練器，包括一機架9，且所述機架上設有一擺腿架1，所述擺腿架的底部連接有一連桿2，且所述連桿固定于一慣性輪11上，所述慣性輪11通過一電動機8連接帶動，電動機連接一信號采集儀6，且所述信號采集儀通過一數據轉換器7連接一電腦；所述慣性輪包括一圓形輪主體，且所述輪主體通過輪連桿連接一固定軸，且所述連桿連接固定于所述輪連桿上。所述輪連桿設有三根。

本實用新型還包括腳套6，其固設于擺腿架的末端。還包括鏈條4，且套設于所述輪主體的外側。還包括一拉力傳感器3，且所述拉力傳感器用于檢測鏈條的拉力。機架的前端設有一身體支架5。

本實用新型的工作原理為：

運動員上身俯臥在身體支撐板上，髖關節正好位于擺腿架與機架的鉸接點(轉動副)上，雙腳伸進腳套6內并固定，雙手抓住扶手，用力擺動雙腿。雙腿帶動擺腿架擺動，連桿帶動曲柄，曲柄帶動慣性輪轉動。左右腿的擺動是模仿游泳打水的動作交替進行的，左腿下壓時右腿上抬，慣性輪在左側連桿作用下加速旋轉，當左側曲柄轉到下極限位置時，連桿與曲柄共線，曲柄搖桿機構處于死點位置，此時再大的壓腿力都不能使慣性輪旋轉，必須依靠慣性輪的慣性越過死點位置。此后，右腿下壓左腿上抬，慣性輪又加速轉動，當右側曲柄轉到下極限位置時，完成了一次左右腿加力過程。右側曲柄繼續轉動，轉過下極限位置時，便進入了下一個循環。擺桿擺動的阻力由包裹慣性輪的摩擦帶提供。

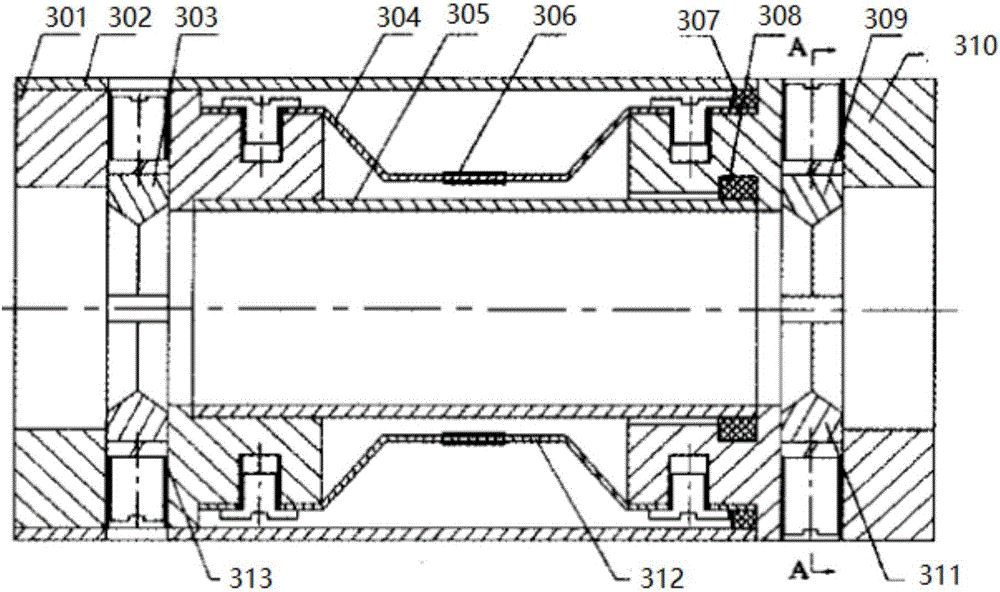

如圖2所示，本實用新型的拉力傳感器包括左端固定套301、外護筒302、左上夾緊楔圈303、上彈簧片304、內護筒305、應變計306、外橡膠圈307、內橡膠圈308、右上夾緊楔圈309、右端固定套310、左下夾緊楔圈313、下彈簧片312和右下夾緊楔圈311。采用左端固定套里的左上夾緊楔圈和左下夾緊楔圈、右端固定套里的右上夾緊楔圈和右下夾緊楔圈在測試時將鏈條夾緊，在鏈條上加荷載時鋼絞線發生形變，安裝在左端固定套和右端固定套上的上彈簧片和下彈簧片兩端發生相對位移，上彈簧片和下彈簧片產生形變，上彈簧片和下彈簧片上粘貼的應變計將上彈簧片和下彈簧片產生的變形轉換成電信號輸出到應變儀。通過標定系數，就可以得到鏈條的拉力值。標定系數是通過將裝有傳感器的鏈條安裝在高精度試驗機上進行標定而得到。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
