本發明涉及腦損傷患者肢體康復技術領域，具體涉及一種基于腦機接口(brain-computer interface，BCI)與虛擬現實(virtual reality，VR)技術的上肢康復訓練方法。

背景技術：

研究表明腦損傷患者及早進行主動康復訓練有益于其肢體運動功能的恢復，然而軟癱期患者無法通過主動肢體運動促進大腦相關區域活動。基于大腦鏡像神經元原理的運動想象與運動觀察訓練為腦損傷患者提供了一種不依賴于外周肌肉收縮的主動康復訓練方式。目前臨床所使用的運動想象訓練需要通過語音引導患者進行運動想象，缺乏對患者運動想象狀態的有效監測及反饋手段，使得醫生無法獲知患者大腦活動狀態并及時進行調整，訓練效率低，訓練效果差。基于運動想象的BCI技術可實現對運動想象狀態的監測，但目前所采取的反饋機制均為“有或無”方式，即檢測到一次有效的運動想象活動即觸發一次完整的訓練，例如啟動康復機器人輔助患者完成肢體的運動訓練。其不足之處在于，在康復訓練啟動后，患者不需要持續進行運動想象練習，因此后續的訓練降低了對患者主動參與度的要求，實際變?yōu)榛颊弑粍拥慕邮苡?xùn)練。目前虛擬現實技術多與康復機器人技術相結合，康復機器人在輔助患者完成某一肢體動作時，通過虛擬現實技術為患者提供一個逼真的現實場景，結合目標導向型訓練使患者感覺如同在進行實際的日常肢體活動，如物體的抓握等。虛擬現實環境增加了沉浸感與趣味性，研究也表明其能夠提高大腦活動水平。但是，對于無法進行自主肌肉收縮控制的軟癱期或痙攣期患者，機器人輔助下的肢體運動與虛擬現實場景結合依然屬于被動的康復訓練，患者的主動參與意愿難以被調動。

技術實現要素：

為了克服上述現有技術的缺點，本發明的目的在于提供了一種基于腦機接口與虛擬現實技術的上肢康復訓練方法，保證訓練難度與患者功能恢復情況相適應，不需要在每次康復訓練前進行數據采集用于校準，節省時間。

為了達到上述目的，本發明采取的技術方案為：

一種基于腦機接口與虛擬現實技術的上肢康復訓練方法，包括以下步驟：

1)患者佩戴電極帽及VR眼鏡，連接計算機、腦電放大器與智能手機；

2)判斷患者是否是第一次訓練，如果是，則首先采集腦電(electroencephalography，EEG)信號，進行個體化分類器校準，然后開始一次訓練；否則直接開始一次訓練；

3)訓練過程中，VR眼鏡與智能手機為患者構建第一人稱視角的上肢訓練動作場景，患者通過持續運動想象練習，實時控制虛擬場景中的上肢動作，計算機中的BCI模塊依據患者當前訓練效果，自動調整分類器；

4)訓練結束后，BCI模塊的分類器進行自適應調整，用于下次訓練。

所述步驟2)中個體化分類器校準過程，包括以下步驟：

2.1)患者依據屏幕提示信息進行肢體運動想象練習，每次練習維持4秒，相鄰兩次練習間存在4秒間隔用于放松休息，即安靜狀態，采集整個過程患者的EEG信息；

2.2)分別將運動想象狀態及安靜狀態下的EEG信號分割成250毫秒長的數據段，利用共空間模式(common spatial pattern，CSP)法進行兩類樣本的特征值提取，利用自回歸(autoregression model，AR)模型估計EEG信號的功率譜密度；

2.3)將支持向量機(supportvectormachine，SVM)作為分類器，使用提取的兩類樣本特征值對分類器參數進行最優化設計；利用多倍交叉驗證法對分類效果進行評估；

2.4)將最優化分類器參數及分類效果保存至患者數據庫，以便在開始訓練前調用。

所述步驟3)中，患者通過持續運動想象練習，實時控制虛擬場景中的上肢動作以及BCI模塊在一次訓練中的自動調整過程，包括以下步驟：

3.1)長度為250毫秒的移動時間窗截取實時采集到的EEG數據；

3.2)對時間窗內的EEG數據利用CSP法進行特征提取；

3.3)調取最優化分類器參數，對提取到的特征進行處理，依據初始決策閾值對分類器輸出結果進行決策；

3.4)如果分類結果為患者當前沒有進行運動想象，則判斷是否是第n次檢測結果為無運動想象，如果不是，則降低虛擬場景中肢體運動速度后返回步驟3.1)，讀取下一個移動時間窗內EEG數據；

3.5)如果是n次檢驗結果為無運動想象，則停止虛擬場景中上肢運動；然后判斷是否是連續n+m次檢測無運動想象，是，則降低分類器決策閾值后返回步驟3.1)，讀取下一個移動時間窗內EEG數據，如果不是，則直接返回步驟3.1)；

3.6)如果步驟3.3)判斷結果表明患者在進行運動想象，則利用AR模型法估計功率譜后計算事件相關去同步(Event Related Desynchronization，ERD)強度M，并依據ERD強度M計算虛擬場景中上肢運動速度為v＝V(1-e^-k·M)，其中k為常數，用于調整運動速度隨ERD強度變化的快慢，M∈(0,1)，V為最大肢體運動速度；

3.7)判斷是否連續k次檢測到運動想象狀態，如果不是，則判斷訓練時間是否結束，如果是，則結束本次訓練；如果不是，則返回步驟3.1)，讀取下一個移動時間窗內EEG數據；

3.8)如果檢測到連續k次運動想象狀態，則恢復分類器決策閾值至本次訓練開始時的水平；然后判斷訓練時間是否結束，如果是，則結束本次訓練，如果不是，則返回步驟3.1)，讀取下一個移動時間窗內EEG數據。

所述的步驟4)中BCI模塊的分類器進行自適應調整，以用于下次訓練，包括以下步驟：

4.1)一次訓練結束后，從患者數據庫中調取歷次訓練時的EEG信號；

4.2)分別將安靜及運動想象狀態下的EEG信號分割為250毫秒的數據段，并利用AR模型法估計各數據段功率譜，計算對側運動皮層區域α及β頻帶平均能量；

4.3)從安靜狀態下腦電數據中找出N個頻帶能量最高的樣本作為安靜狀態的新樣本，從運動想象狀態腦電數據中找出N個頻帶能量最低的樣本作為運動想象狀態新樣本；

4.4)利用CSP法分別提取安靜狀態及運動想象狀態樣本的特征值；

4.5)支持向量機(support vector machine，SVM)作為分類器，使用提取的兩類樣本特征值對分類器參數進行最優化設計；利用多倍交叉驗證法對分類效果進行評估；將最優化分類器參數及分類效果保存至患者數據庫，以便在下次訓練前調用。

本發明的有益效果為：

1、運動想象狀態檢測與模式識別技術：考慮到檢測設備的便攜性、時間分辨率的要求，本發明通過頭皮EEG檢測大腦神經元的活動變化，且EEG采集電極主要分布于左右兩側運動皮層區域。對于采集到的連續EEG信號，在每個移動時間窗內利用共空間模式(common spatial pattern，CSP)、自回歸(autoregression，AR)模型等對多導EEG信號進行處理，提取特征向量。分類器采用有監督學習模型支持向量機(support vector machine，SVM)，依據每個移動窗內提取的特征進行分類從而對大腦活動進行判斷。考慮到康復訓練的實際需求，分類主要在想象左(右)側肢體運動與安靜狀態間進行。

2、運動想象活動持續控制虛擬場景中肢體運動：本發明使用滑動時間窗對實時采集到的EEG信號進行分割，并在每個時間窗內對大腦運動想象狀態進行檢測與分類，并依據分類結果及大腦運動皮層區域表現出的ERD強度對虛擬現實場景中的肢體運動進行控制。判斷所得的是否在進行運動想象用于控制的肢體的運動與否，ERD強度則用于控制運動速度，強度越大，移動速度越快，運動速度與ERD強度間為非線性關系，運動速度存在最大值。這樣的方法使得患者必須在整個過程持續進行有效的運動想象訓練才能完成虛擬場景中所規定的上肢運動任務。

3、BCI模塊的自適應調整：BCI模塊的自適應調整包括兩個方面。一方面，患者在一次康復訓練過程中，可能由于某些原因?qū)е翨CI模塊對患者持續判斷為非運動想象狀態，這種情況的出現會導致患者喪失自信心與繼續訓練的積極性。因此，在一次訓練過程中，若一定時間(如5秒)BCI均判斷患者大腦活動狀態為安靜狀態，則降低分類器決策閾值，提高BCI模塊判斷為運動想象狀態的概率，使得患者可以通過運動想象觸發虛擬場景中肢體運動。

另一方面，隨著患者肢體運動功能的恢復及基于BCI的康復訓練，患者所能激發的ERD強度增大，因此需要依據新的樣本不斷調整BCI模塊SVM分類器，以保證BCI模塊對患者具有適當?shù)挠?xùn)練難度。對于不斷積累的EEG樣本數據，在每次康復訓練后，利用AR模型計算估計EEG信號α及β頻帶能量，選擇安靜狀態下頻帶能量最高的部分樣本作為安靜狀態新樣本，而選擇運動想象訓練時α及β頻帶能量最低的部分樣本作為運動想象狀態的新樣本，并利用新樣本重新進行分類器優化設計，將分類器參數保存至數據庫以便下次康復訓練時直接調用。

虛擬現實技術能夠增加訓練的趣味性及沉浸感，BCI技術能夠?qū)崿F(xiàn)對大腦活動狀態的檢測與反饋。本發明中虛擬現實場景中的肢體運動受到患者主動意愿的支配，具體為其進行運動想象訓練時激活的大腦活動水平。而且虛擬現實場景中肢體運動受到運動想象的持續控制，這使得患者要進行持續有效的運動想象訓練，從而激發大腦活動始終處于較高水平。此外，BCI模塊具有自適應調整功能，且其優化依賴于患者進行康復訓練的歷史數據，并以保證運動想象訓練難度適當及患者訓練積極性為目標。與一成不變的BCI設計相比，本發明所述方法能夠適應患者康復狀況的變化，且不需要在每次康復訓練前進行數據采集用于校準，節省時間。

附圖說明

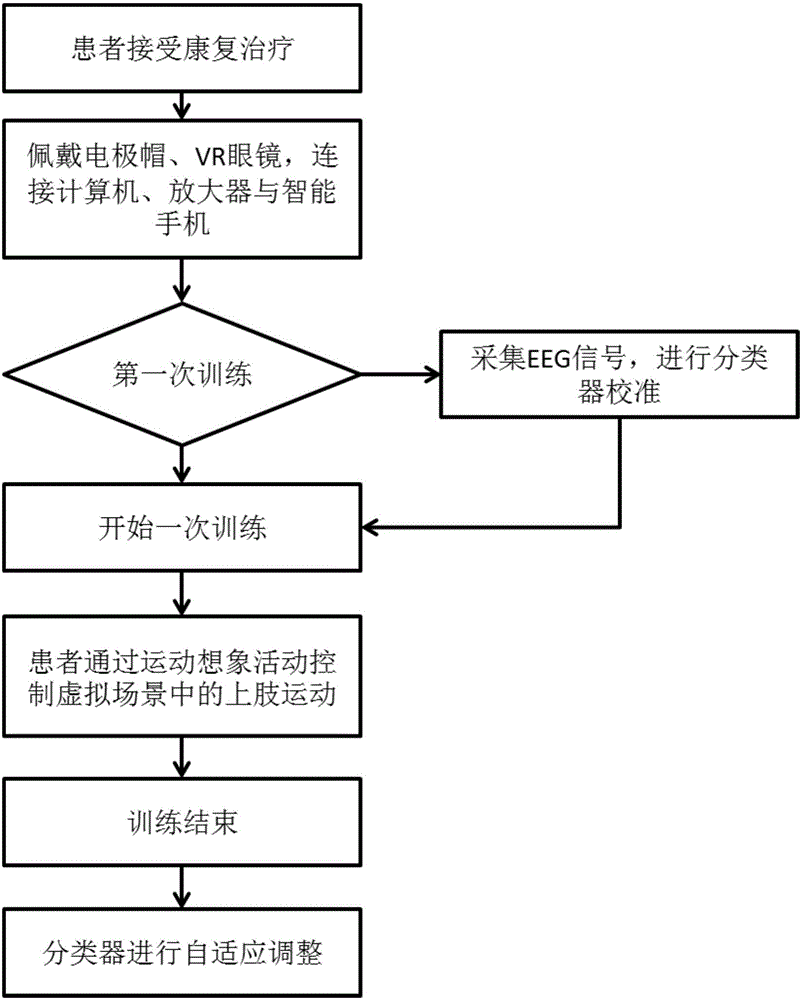

圖1為本發明的流程圖。

圖2為初次康復訓練前患者個體分類器的最優化流程圖。

圖3為康復訓練過程中大腦運動想象狀態檢測結果對虛擬場景中肢體運動的控制流程圖。

圖4為每次康復訓練結束后分類器的自適應調整流程圖。

具體實施方式

下面結合附圖對本發明作詳細描述。

參照圖1，用于腦卒中患者上肢康復訓練，一種基于腦機接口與虛擬現實技術的上肢康復訓練方法，包括以下步驟：

1)患者佩戴電極帽及VR眼鏡，連接計算機、腦電放大器與智能手機；電極帽電極分布按照國際通用10-20系統，分別位于FC5、FC3、FC1、FCz、FC2、FC4、FC6、C5、C3、C1、Cz、C2、C4、C6、CP5、CP3、CP1、CPz、CP2、CP4、CP6處，這些區域覆蓋了與運動有關的初級感覺及運動皮層及前運動區；智能手機APP與計算機兩者間通過TCP/IP協議進行數據通訊，需要將智能手機與計算機通過wifi連接在同一個局域網上；

2)判斷患者是否是第一次訓練，如果是，則首先采集EEG信號，進行個體化分類器校準，然后開始一次訓練；否則直接開始一次訓練；

參照圖2，對于第一次接受康復訓練的患者，需要對其進行數據采集，用于BCI模塊個體化分類器的校準過程，包括以下步驟：

2.1)患者依據屏幕提示信息進行肢體運動想象練習，每次練習維持4秒，相鄰兩次練習間存在4秒間隔用于放松休息，即安靜狀態，采集整個過程患者的EEG信號；

2.2)分別將運動想象狀態及安靜狀態下的EEG信號分割成250毫秒長的數據段，利用CSP法進行兩類樣本的特征值提取，利用AR模型估計腦電信號的功率譜密度；

2.3)將SVM作為分類器，使用提取的兩類樣本特征值對分類器參數進行最優化設計；利用多倍交叉驗證法對分類效果進行評估；

2.4)將最優化分類器參數及分類效果保存至患者數據庫，以便在開始訓練前調用；

3)訓練過程中，VR眼鏡與智能手機為患者構建第一人稱視角的上肢訓練動作場景，患者通過持續運動想象練習實時控制虛擬場景中的上肢動作，從而完成虛擬場景中所設計的任務；計算機中的BCI模塊使用3Dmax制作第一人稱視角下的上肢及日常生活環境的模型，并完成各種上肢動作的制作，編寫智能手機終端android版及ios版APP，能夠依據接收的指令控制虛擬場景中上肢的運動速度；

參照圖3，每次訓練開始后，患者通過持續運動想象練習實時控制虛擬場景中的上肢動作，且在一次訓練中，BCI模塊分類器決策閾值能夠自動調整，包括以下步驟：

3.1)長度為250毫秒的移動時間窗截取實時采集到的EEG數據；

3.2)對時間窗內的EEG數據利用CSP法進行特征提取；

3.3)調取最優化分類器參數，對提取到的特征進行處理，依據初始決策閾值對分類器輸出結果進行決策；

3.4)如果分類結果為患者當前沒有進行運動想象，則判斷是否是第n次檢測結果為無運動想象，如果不是，則降低肢體運動速度后返回步驟3.1)，讀取下一個移動時間窗內EEG數據；

3.5)如果是n次檢驗結果為無運動想象，則停止虛擬場景中上肢運動；然后判斷是否是連續n+m次檢測無運動想象，是，則降低分類器決策閾值后返回步驟3.1)，讀取下一個移動時間窗內EEG數據，如果不是，則直接返回步驟3.1)；

3.6)如果步驟3.3)判斷結果表明患者在進行運動想象，則利用AR模型法估計功率譜后計算ERD強度M，并依據ERD強度M計算虛擬場景中上肢運動速度為v＝V(1-e^-k·M)，其中k為常數，用于調整運動速度隨ERD強度變化的快慢，M∈(0,1)，V為最大肢體運動速度；

3.7)判斷是否連續k次檢測到運動想象狀態，如果不是，則判斷訓練時間是否結束，如果是，則結束本次訓練，如果不是，則返回步驟3.1)，讀取下一個移動時間窗內EEG數據；

3.8)如果檢測到連續k次運動想象狀態，則恢復分類器決策閾值至訓練開始時的水平；然后判斷訓練時間是否結束，如果是，則結束本次訓練，如果不是，則返回步驟3.1)，讀取下一個移動時間窗內EEG數據；

4)訓練結束后，BCI模塊的分類器進行自適應調整用于下次訓練；

參照圖4，在每次康復訓練結束后，BCI模塊新收集了本次訓練的EEG數據，并依據歷次訓練的數據對BCI模塊的分類器參數進行重新優化設計以用于下次訓練，包括以下步驟：

4.1)一次訓練結束后，從患者數據庫中調取歷次訓練時的EEG信號；

4.2)分別將安靜及運動想象狀態下的EEG分割為250毫秒的數據段，并利用AR模型法估計各數據段功率譜，計算對側運動皮層區域α及β頻帶平均能量；

4.3)從安靜狀態下EEG數據中找出N個頻帶能量最高的樣本作為安靜狀態的新樣本，從運動想象狀態腦電數據中找出N個頻帶能量最低的樣本作為運動想象狀態新樣本；

4.4)利用CSP法分別提取安靜狀態及運動想象狀態樣本的特征值；

4.5)SVM作為分類器，使用提取的兩類樣本特征值對分類器參數進行最優化設計；利用多倍交叉驗證法對分類效果進行評估；將最優化分類器參數及分類效果保存至患者數據庫，以便在下次訓練前調用。
