本發明涉及體育訓練技術領域，具體為一種籃球監測控制系統。

背景技術：

籃球是一項十分受歡迎的體育運動，從事籃球運動的人群廣泛，籃球是一項非周期型運動項目，具有集體性、多變性、激烈性和綜合性等特點，運動強度大、密度高、時間長。在籃球運動訓練中，教練員通常憑借與籃球運動員的運動強度和運動量對運動員進行評估，居于一定的盲目性，無法全方面的實現對運動的分析，而且也無法兼顧到運動員身體的變化，從而會出現一些意外事故，現有的籃球監測控制系統，功能單一，成本過高，操作復雜，為此，我們提出一種籃球監測控制系統。

技術實現要素：

本發明的目的在于提供一種籃球監測控制系統，以解決上述背景技術中提出的教練員通常憑借與籃球運動員的運動強度和運動量對運動員進行評估，居于一定的盲目性，無法全方面的實現對運動的分析，而且也無法兼顧到運動員身體的變化，從而會出現一些意外事故，現有的籃球監測控制系統，功能單一，成本過高，操作復雜的問題。

為實現上述目的，本發明提供如下技術方案：一種籃球監測控制系統，包括環境數據采集單元，所述環境數據采集單元的輸出端電性連接中央處理器的輸入端，所述中央處理器的輸入端分別電性連接圖像采集系統和生理指標采集單元，所述中央處理器的輸出端分別電性連接數據存儲單元和顯示系統的輸入端，所述中央處理器雙向電性連接通信單元，所述通信單元雙向電性連接云端控制單元，所述云端控制單元的輸出端分別電性連接數據對比單元和無線收發單元的輸入端，所述無線收發單元的輸出端電性連接遠程終端的輸入端，所述數據對比單元的輸出端電性連接驅動單元的輸入端，所述驅動單元的輸出端電性連接報警器的輸入端。

優選的，所述環境數據采集單元為環境傳感器單元，所述環境傳感器單元包括煙霧傳感器、濕度傳感器、溫度傳感器和紅外線傳感器。

優選的，所述生理指標采集單元為生理指標傳感器單元，所述生理指標傳感器單元包括體溫傳感器、心率傳感器、血壓傳感器和脈搏傳感器。

優選的，所述體溫傳感器和心率傳感器縫制在籃球運動員的運動背心上，所述血壓傳感器和脈搏傳感器佩戴在籃球運動員手腕部。

優選的，所述圖像采集系統包括監控攝像頭，所述監控攝像頭的輸出端電性連接監控圖像采集單元的輸入端，所述監控圖像采集單元的輸出端電性連接監控圖像傳輸單元的輸入端，所述監控圖像傳輸單元的輸出端電性連接圖像采集中心系統的輸入端，所述圖像采集中心系統的輸出端分別電性連接圖像處理單元和圖像信息存儲單元的輸入端。

優選的，所述圖像處理單元包括圖像旋轉模塊、圖像銳化處理模塊、圖像灰度處理模塊和圖像反色處理模塊。

優選的，所述顯示系統包括圖像采集單元，所述圖像采集單元的輸出端電性連接圖像信息轉換單元的輸入端，所述圖像信息轉換單元的輸出端電性連接顯示中心系統的輸入端，所述顯示中心系統的輸入端分別電性連接生理信息統計單元和環境信息處理單元的輸出端，所述環境信息處理單元的輸入端電性連接環境信息采集單元的輸出端，所述生理信息統計單元的輸入端電性連接生理信息采集單元的輸出端，所述顯示中心系統的輸出端分別電性連接顯示信息存儲單元和數字圖像轉換單元的輸入端，所述數字圖像轉換單元的輸出端電性連接顯示單元是輸入端，所述顯示單元的輸出端電性連接顯示屏的輸入端。

優選的，所述云端控制單元包括云計算分析模塊和反饋模塊，所述云計算分析模塊用于建立采集的數據模型，并數據進行分析和計算。

優選的，所述數據存儲單元包括數據存儲模塊、數據下載模塊、數據備份模塊和數據修復模塊。

與現有技術相比，本發明的有益效果是：該發明提出的一種籃球監測控制系統，通過圖像采集系統可以采集籃球運動場地的圖像信息，教練員可以時刻了解訓練情況，生理指標采集單元采集籃球運動員的在運動過程中的身體信息，環境數據采集單元用于采集運動場地的環境情況，判斷運動場地的環境是否有利于籃球訓練，通過云端控制單元實現對采集信息的分析計算與反饋，云端控制單元實現了數據高效而又快速的處理與計算，當運動員的身體情況出現意外時，報警器進行報警，防止了意外情況的發生，通過無線收發單元可以將數據信息傳輸至遠程終端，便于遠程監控，該發明操作方便，功能齊全。

附圖說明

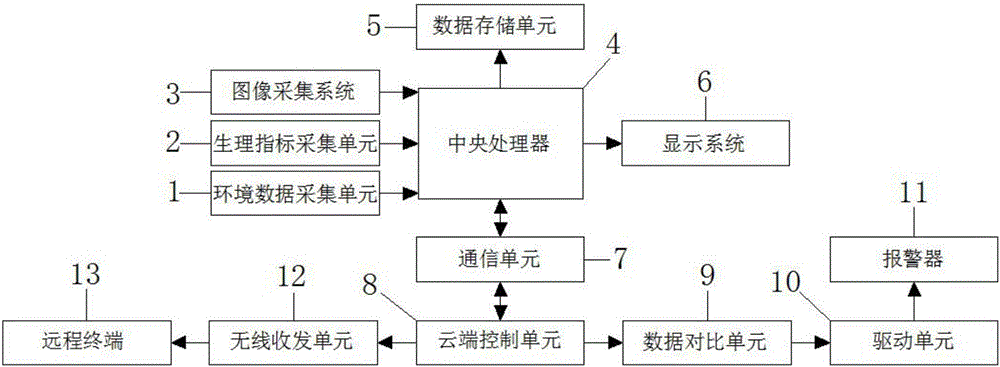

圖1為本發明原理框圖；

圖2為本發明圖像采集系統原理框圖；

圖3為本發明顯示系統原理框圖。

圖中：1環境數據采集單元、2生理指標采集單元、3圖像采集系統、31監控攝像頭、32監控圖像采集單元、33監控圖像傳輸單元、34圖像采集中心系統、35圖像處理單元、36圖像信息存儲單元、4中央處理器、5數據存儲單元、6顯示系統、61圖像采集單元、62圖像信息轉換單元、63顯示中心系統、64生理信息統計單元、65生理信息采集單元、66環境信息處理單元、67環境信息采集單元、68顯示信息存儲單元、69數字圖像轉換單元、610顯示單元、611顯示屏、7通信單元、8云端控制單元、9數據對比單元、10驅動單元、11報警器、12無線收發單元、13遠程終端。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種籃球監測控制系統，包括環境數據采集單元1，所述環境數據采集單元1的輸出端電性連接中央處理器4的輸入端，所述中央處理器4的輸入端分別電性連接圖像采集系統3和生理指標采集單元2，所述中央處理器4的輸出端分別電性連接數據存儲單元5和顯示系統6的輸入端，所述中央處理器4雙向電性連接通信單元7，所述通信單元7雙向電性連接云端控制單元8，所述云端控制單元8的輸出端分別電性連接數據對比單元9和無線收發單元12的輸入端，所述無線收發單元12的輸出端電性連接遠程終端13的輸入端，所述數據對比單元9的輸出端電性連接驅動單元10的輸入端，所述驅動單元10的輸出端電性連接報警器11的輸入端，通過圖像采集系統3采集籃球訓練場地的圖像信息，生理指標采集單元2采集籃球運動員的生理指標信息，環境數據采集單元1采集籃球運動場的環境信息，中央處理器4對采集的數據進行分析處理，通過顯示系統6將圖像信息、生理指標信息和環境數據信息顯示出來，數據存儲單元5進行數據的存儲，通信單元7實現數據的傳輸，將數據信息傳輸至云端控制單元8，云端控制單元8對數據進行分析和計算，通過數據對比單元9進行采集數據與分析計算的數據進行對比，當采集的數據信息超出設定值時，驅動單元10控制報警器11報警，通過無線收發單元12實現數據的無線收發，并將信息傳輸至遠程終端13，實現了遠程監控。

其中，所述環境數據采集單元1為環境傳感器單元，所述環境傳感器單元包括煙霧傳感器、濕度傳感器、溫度傳感器和紅外線傳感器，煙霧傳感器用于檢測籃球訓練環境的空氣情況，濕度傳感器用于檢測是否下雨和空氣濕度，溫度傳感器用于檢測訓練溫度，紅外線傳感器用于檢測可視情況，所述生理指標采集單元2為生理指標傳感器單元，所述生理指標傳感器單元包括體溫傳感器、心率傳感器、血壓傳感器和脈搏傳感器，所述體溫傳感器和心率傳感器縫制在籃球運動員的運動背心上，所述血壓傳感器和脈搏傳感器佩戴在籃球運動員手腕部，體溫傳感器用于檢測運動員的體溫情況，血壓傳感器用于檢測運動員的血壓情況，心率傳感器用于檢測運動員的心跳情況，脈搏傳感器用于檢測運動員的脈搏跳動情況，所述圖像采集系統3包括監控攝像頭31，所述監控攝像頭31的輸出端電性連接監控圖像采集單元32的輸入端，所述監控圖像采集單元32的輸出端電性連接監控圖像傳輸單元33的輸入端，所述監控圖像傳輸單元33的輸出端電性連接圖像采集中心系統34的輸入端，所述圖像采集中心系統34的輸出端分別電性連接圖像處理單元35和圖像信息存儲單元36的輸入端，將監控攝像頭31安裝在籃球訓練場上，監控圖像采集單元32采集監控圖像，監控圖像傳輸單元33將采集的圖像信息傳輸至圖像采集中心系統34，圖像處理單元35用于對采集圖像的處理，圖像信息存儲單元36用于存儲采集的圖像信息，所述圖像處理單元35包括圖像旋轉模塊、圖像銳化處理模塊、圖像灰度處理模塊和圖像反色處理模塊，圖像銳化處理模塊對圖像進行輪廓補償，增強圖像的邊緣及灰度跳變的部分，使圖像變得清晰，圖像旋轉模塊對圖像進行旋轉，圖像灰度處理模塊處理圖像的灰度，圖像反色處理模塊對圖像進行補色，從而使得圖像更加清晰，所述顯示系統6包括圖像采集單元61，所述圖像采集單元61的輸出端電性連接圖像信息轉換單元62的輸入端，所述圖像信息轉換單元62的輸出端電性連接顯示中心系統63的輸入端，所述顯示中心系統63的輸入端分別電性連接生理信息統計單元64和環境信息處理單元66的輸出端，所述環境信息處理單元66的輸入端電性連接環境信息采集單元67的輸出端，所述生理信息統計單元64的輸入端電性連接生理信息采集單元65的輸出端，所述顯示中心系統63的輸出端分別電性連接顯示信息存儲單元68和數字圖像轉換單元69的輸入端，所述數字圖像轉換單元69的輸出端電性連接顯示單元610是輸入端，所述顯示單元610的輸出端電性連接顯示屏611的輸入端，圖像信息采集單元61采集訓練場地的圖像信息，生理信息采集單元65采集運動運運動時的生理指標信息，環境信息采集單元67用于采集環境信息，圖像信息轉換單元62用于對圖像的信號進行轉換，生理信息統計單元64對采集的生理信息進行整理和統計，環境信息處理單元66用于對環境信息的處理，顯示信息存儲單元68用于將顯示的信息進行存儲，圖像數字轉換單元69將采集的信息轉換成圖像信息，并通過顯示單元610和顯示屏611將采集的信息顯示出來，所述云端控制單元7包括云計算分析模塊和反饋模塊，所述云計算分析模塊用于建立采集的數據模型，并數據進行分析和計算，反饋模塊用于將信號反饋至中央處理器4，所述數據存儲單元5包括數據存儲模塊、數據下載模塊、數據備份模塊和數據修復模塊，數據存儲模塊用于數據的存儲，通過數據下載模塊可以下載采集的信息和經過計算和處理的信息，數據備份模塊用于對數據的備份，防止數據信息的缺失，數據修復模塊用于對缺失的數據進行修復。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
